YTC9100手持式地电波局部放电检测仪

        本产品YTC9100手持式地电波局部放电检测仪可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:
        局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。
        局部放电频度检测:通过测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        本产品YTC9100手持式地电波局部放电检测仪可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:
        局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。
        局部放电频度检测:通过测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

产品特点:
☀ 配置不同传感器实现几乎所有的高压电气设备的局部放电检测;
☀ 提供时域波形、PRPD、PRPS 等多种放电图谱,实现不同放电类型的分析;
☀ 人性化的人机界面方便不同设备的数据管理;
☀ 内置超声波传感器和暂态地电压(以下简称 TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
☀ 采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
☀ 测试带宽范围为 30kHz ~ 2.0GHz,适用各种频段的检测原理;

产品应用领域:
☀ 发、配 电企业
☀ 铁路系统
☀ 石油化工供电系统
☀ 航空航天检测领域
☀ 自动化检测领域

产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

TEV 测量 AE 测量
测量范围 0-60 dBmV 测量范围 -6dBμV 至 68dBμV
分辨率 1dB 分辨率 1dB
精度 ±1dB 精度 ±1dB
每周期最大脉冲 1400 频率范围 20~200 kHz
测量频带 3~100MHz
AA 测量 UHF测量
测量范围 -6dBμV~68dBμV 检测频段 300~2000MHz
分辨率 1dB 测量范围 0-60 dBmV
精度 ±1dB 灵敏度 <1dBm
传感器中心频率 40 kHz 传感器频段 300~2000MHz
HFCT 测量
传感器传输阻抗 5mV/mA
检测频率 1~30MHz
灵敏度 ≤50pC
硬件
外壳 ABS
显示 4.0 寸RGB液晶屏 分辨率800*480
采样精度 12bit
同步方式 内同步、外同步
连接器 USB 接口(兼充电器输入) 无线 wifi(选配)
3.5mm 立体声耳机插孔 外部传感器输入接口
耳机 最小 8 欧姆
SD 卡 标配 16G ~ 64G
内置电池 3.7V/5000mAh 锂电池
工作时间 约 6 小时
充电器 AC 90-264V 或 DC 5V
使用温度 -20 ~ 50℃
湿度 20-85% 相对湿度
体积、重量 210*100*35(mm) 0.4KG(主机)

应用领域 APPLICATION FIELD

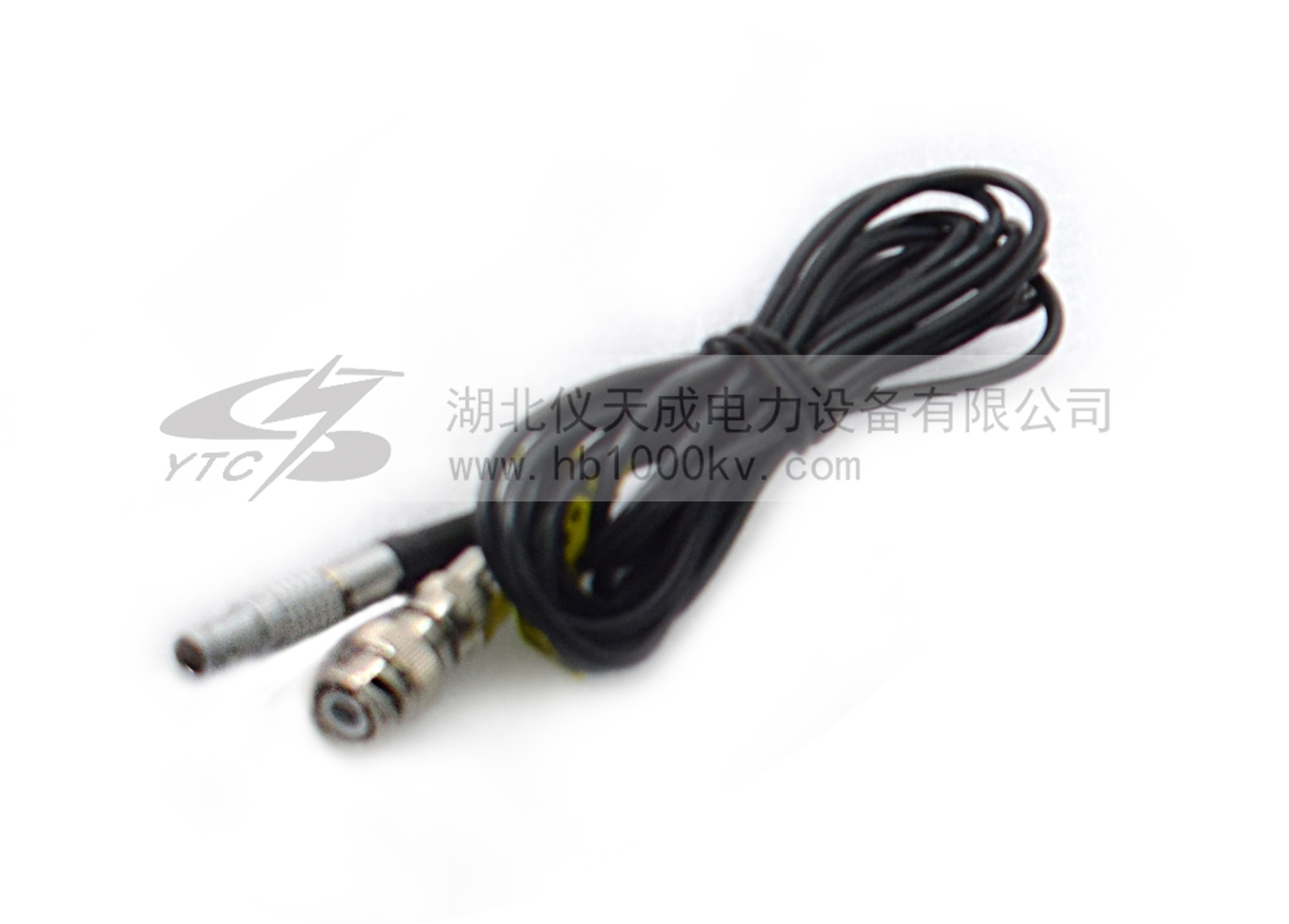

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
