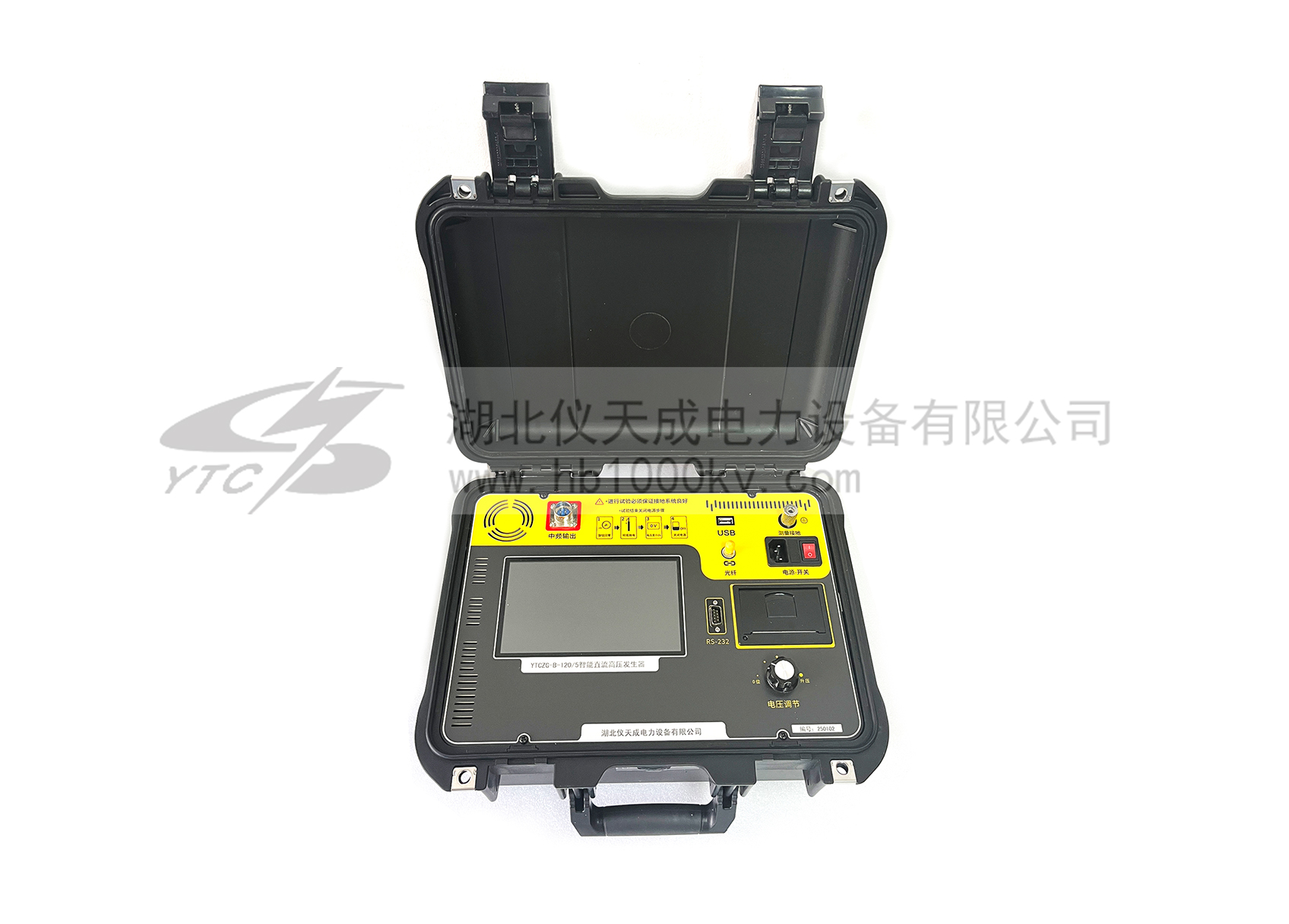

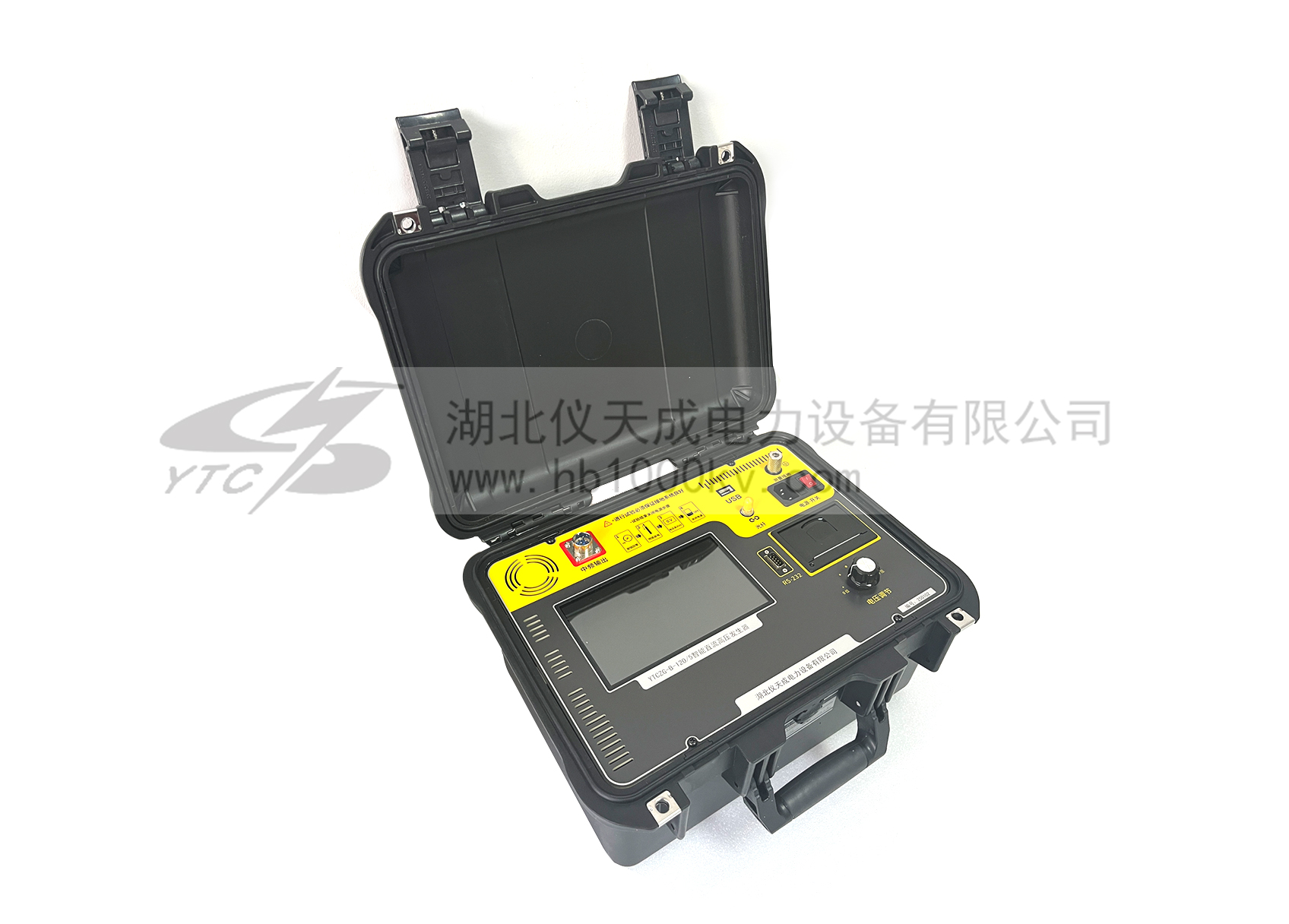

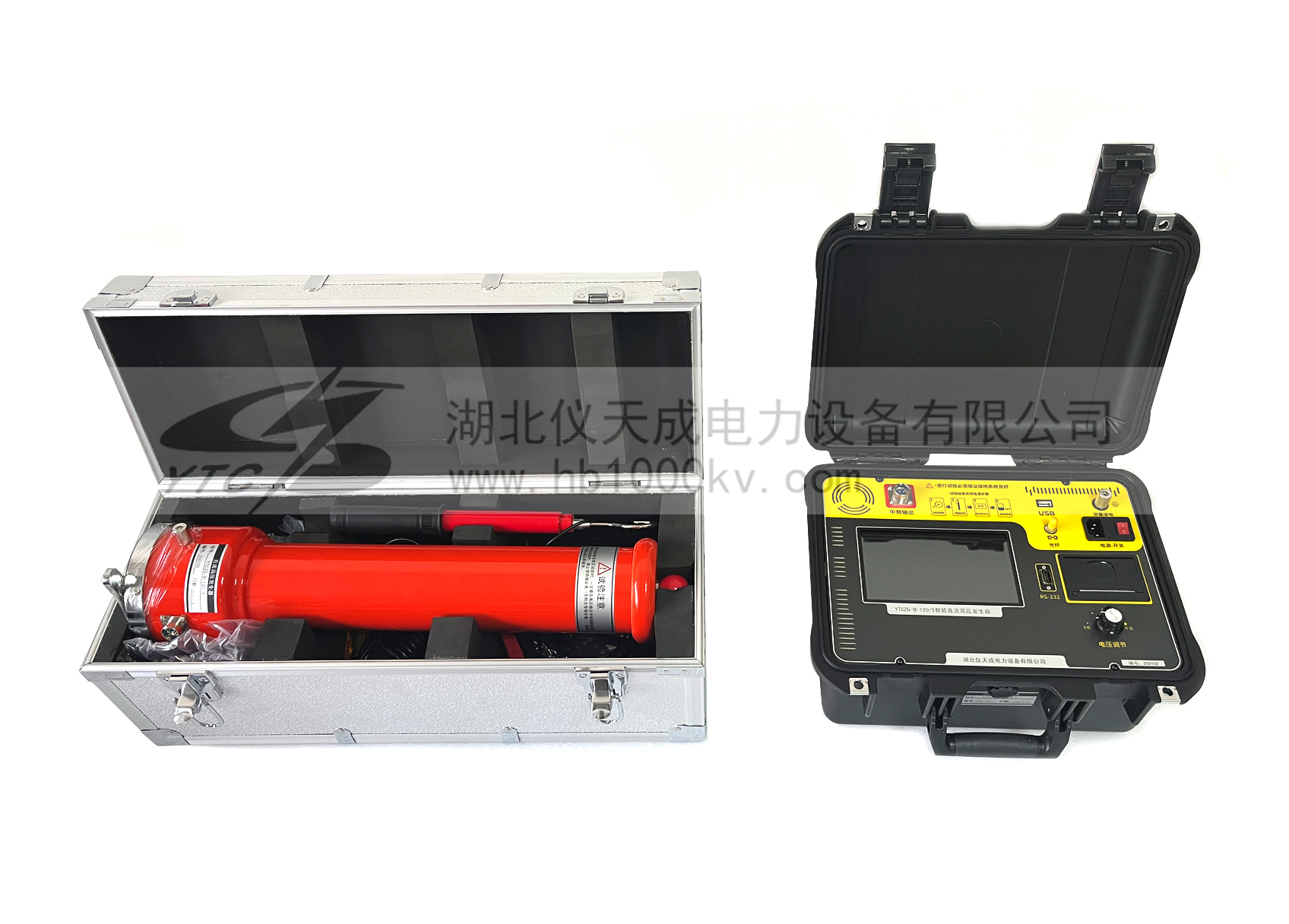

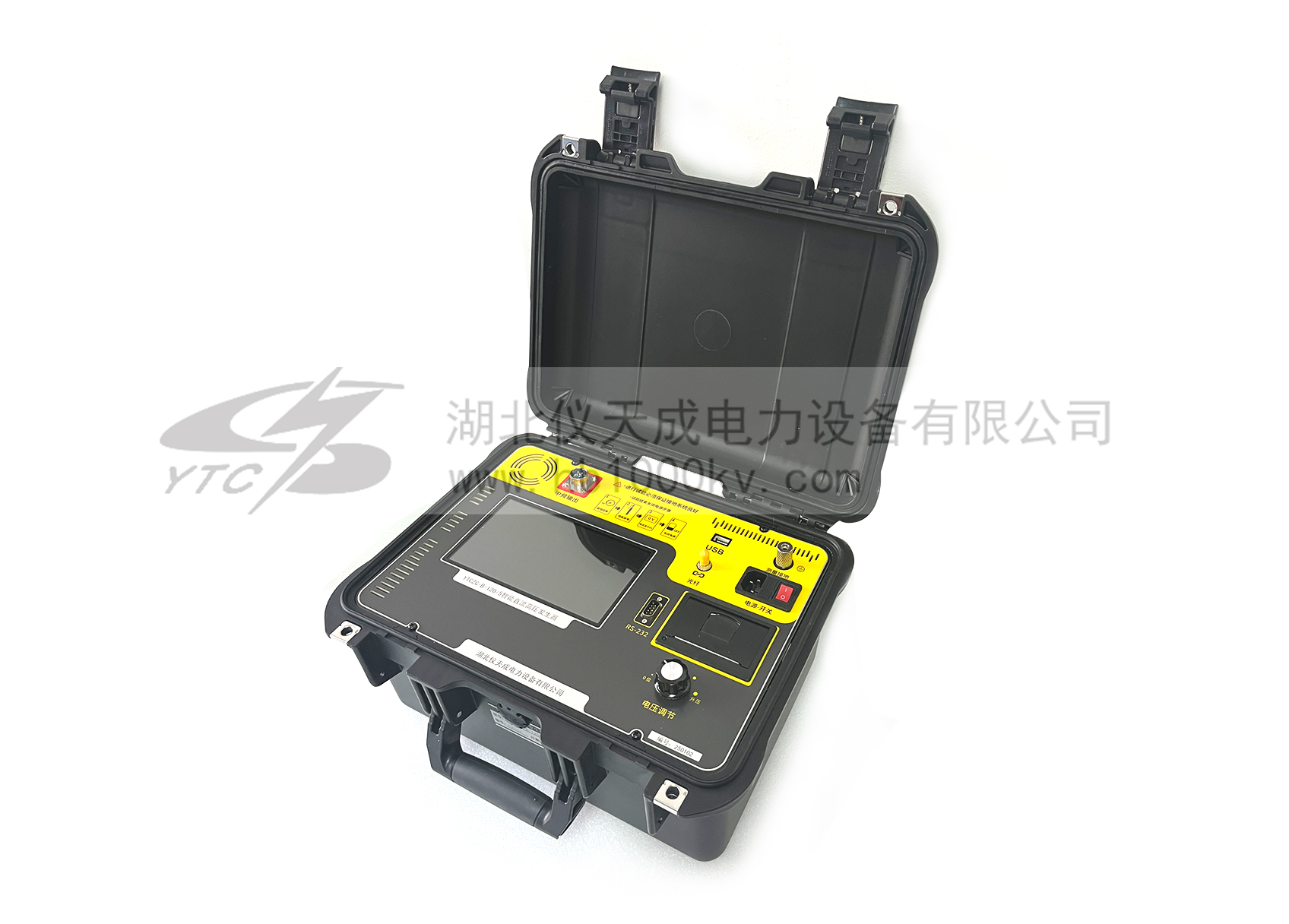

YTCZG-B-60kV/5mA直流耐压测试仪

        ZG系列智能型直流高压发生器是在我公司推出的新一代智能化产品,本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。 该产品主要技术特点及功能有:采用大屏幕点阵液晶显示屏,并具有人机对话功能;氧化锌避雷器全自动测量功能:重复性好,精度高;自动试验功能:预设试验电压,输出电压可恒压保持等。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

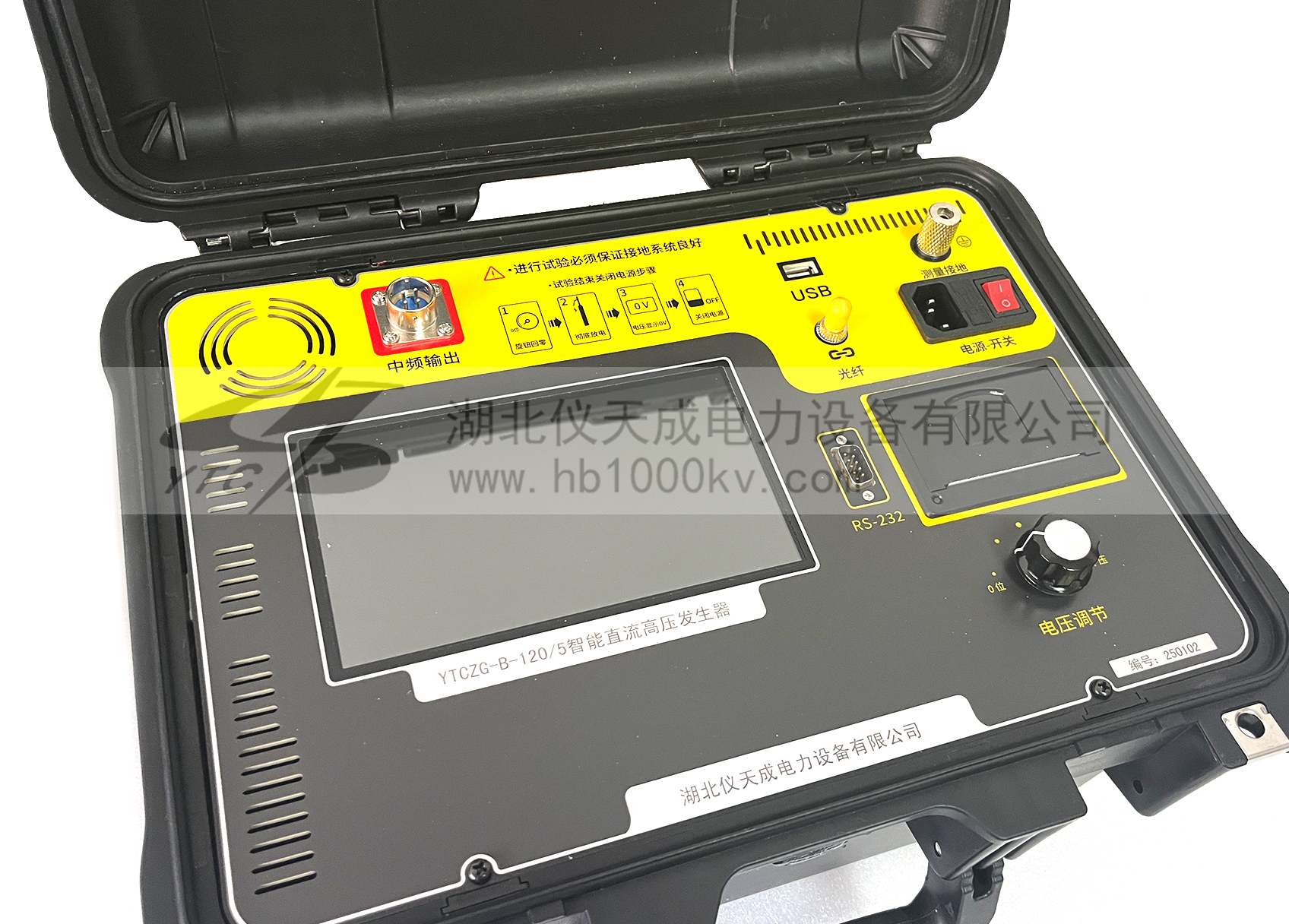

        ZG系列智能型直流高压发生器是在我公司推出的新一代智能化产品。该产品主要技术特点及功能有:①采用大屏幕点阵液晶显示屏,并具有人机对话功能;②氧化锌避雷器全自动测量功能:重复性好,精度高;③自动试验功能:预设试验电压,输出电压可恒压保持;④自动计时功能:对试验加压时间进行预设置并计时,计时完毕后自动降压;⑤高压过压整定采用微处理器比较,精度高,可靠性好;⑥保留手动试验模式。⑦数据存储功能,可即时捕获试验参数和自动保存试验结果;

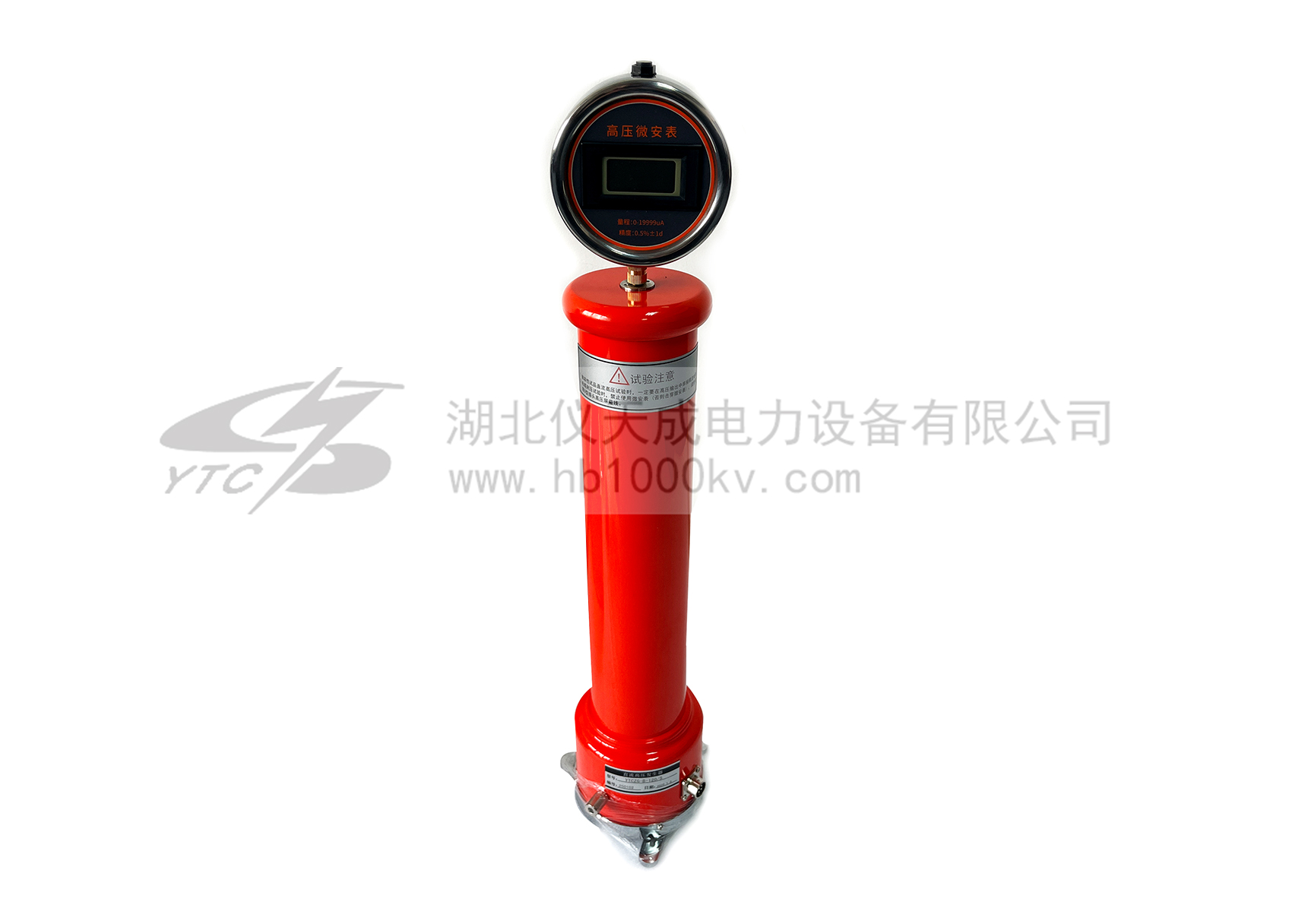

       ⑧根据电磁兼容性理论,采用特殊屏蔽、多级隔离和接地等保护措施有机结合,设备在承受额定电压放电时不损坏。⑨红外线遥测多功能直流高压微安表,可用于多节避雷器不拆导线完成每节避雷器的试验任务。测量单元全屏蔽,显示和红外线发射发射管全部用导电玻璃封闭后与金属壳相联接。接收部分显示值与发射部分显示值完全同步。对于多节110Kv-500Kv MOA避雷器停电预试可不拆高压导线完成每节避雷器的直流试验项目。接收部分尾端有一个低压侧泄漏电流引入插座,配有专用屏蔽高压引线,如果一般做泄漏试验时,接收部分默认,只接收高压试品电流。

本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

产品别称:直流高压发生器、直高发、高压发生器
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

ZG系列主要技术指标
规格
技术
参数
60/2 60/5 120/2 120/5 200/2 100/200
4/2
200/3 100/200
6/3
200/5 300/2 200/300
3/2
300/3 100/200/300
9/4/3
300/5 200/300
7.5/5
400/2 400/5
输出电压(kV) 60 60 120 120 200 100/200 200 100/200 200 300 200/300 300 100/200/300 300 300 400 400
输出电流(mA) 2 5 2 5 2 4/2 3 6/3 5 2 3/2 3 9/4/3 5 7.5/5 2 5
输出功率
(W)
120 300 600 600 400 400 600 600 1000 600 600 900 900 1500 1500 800 2000
充电电流(mA) 3 7.5 3 7.5 3 6/3 4.5 9/4.5 7.5 3 4.5/3 4.5 10.0/6/4.5 7.5 8.5 3 7.5
机箱重量(kg)
倍压重量(kg) 12.0 12.0 8.7 8.7 10.2 12.5 10.2 12.5 10.2 16.0 19.0 16.0 20.5 16.0 19.0 22 23
倍压筒
尺寸
(mm)
Φ150×600 Φ150×600 Φ110×700 Φ110×700 Φ110×930 Φ150
×1010
Φ110×930 Φ150
×1010
Φ110
×930
Φ130
×1200
Φ150
×1310
Φ130
×1200
Φ150
×1430
Φ130
×1200
Φ150
×1310
Φ150
×1510
Φ150
×1510
电压测量
误差
1%±2个字
电流测量
误差
1%±2个字
过压整定
误差
≤1%
0.75切换
误差
≤1%
波纹系数 ≤1.0%
电压
稳定度
随机波动、电源电压变化±10%,≤1.0%
工作方式 间断使用:额定负载30分钟;
1.1倍额定电压使用:10分钟
环境温度 -15℃~50℃
相对湿度 当温度为25℃时不大于90%(无凝露)
海拔高度 2000米以下

应用领域 APPLICATION FIELD

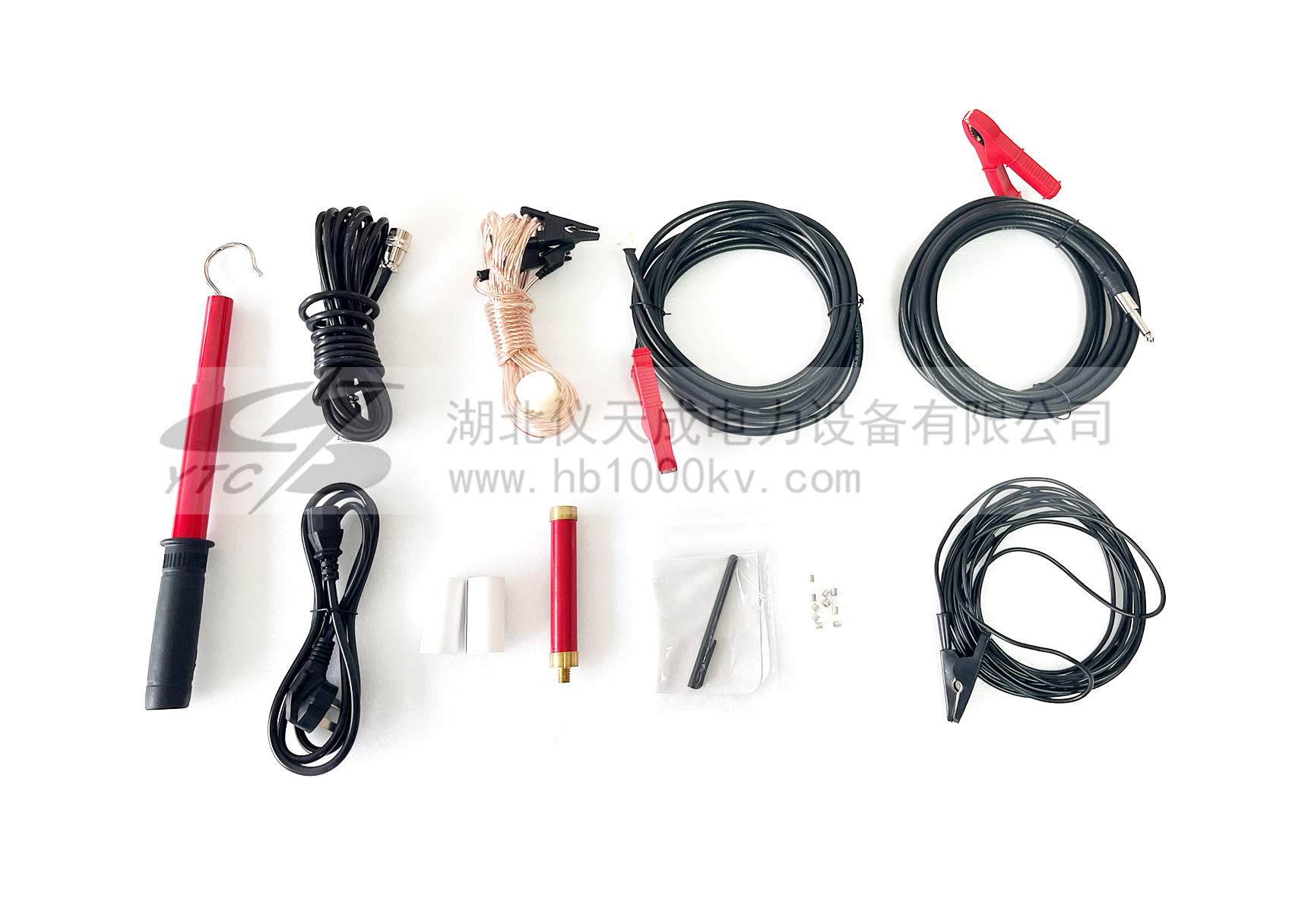

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
