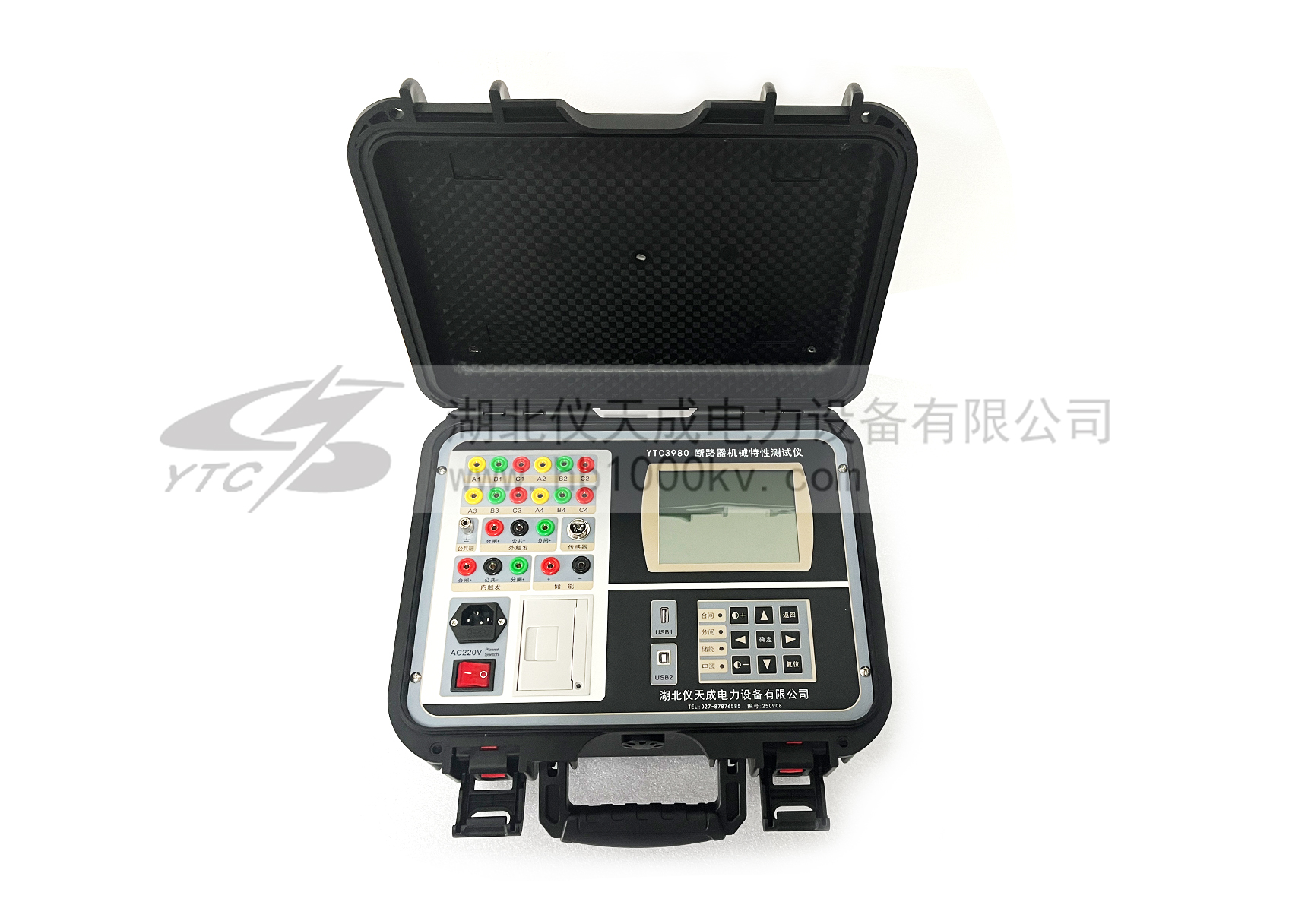

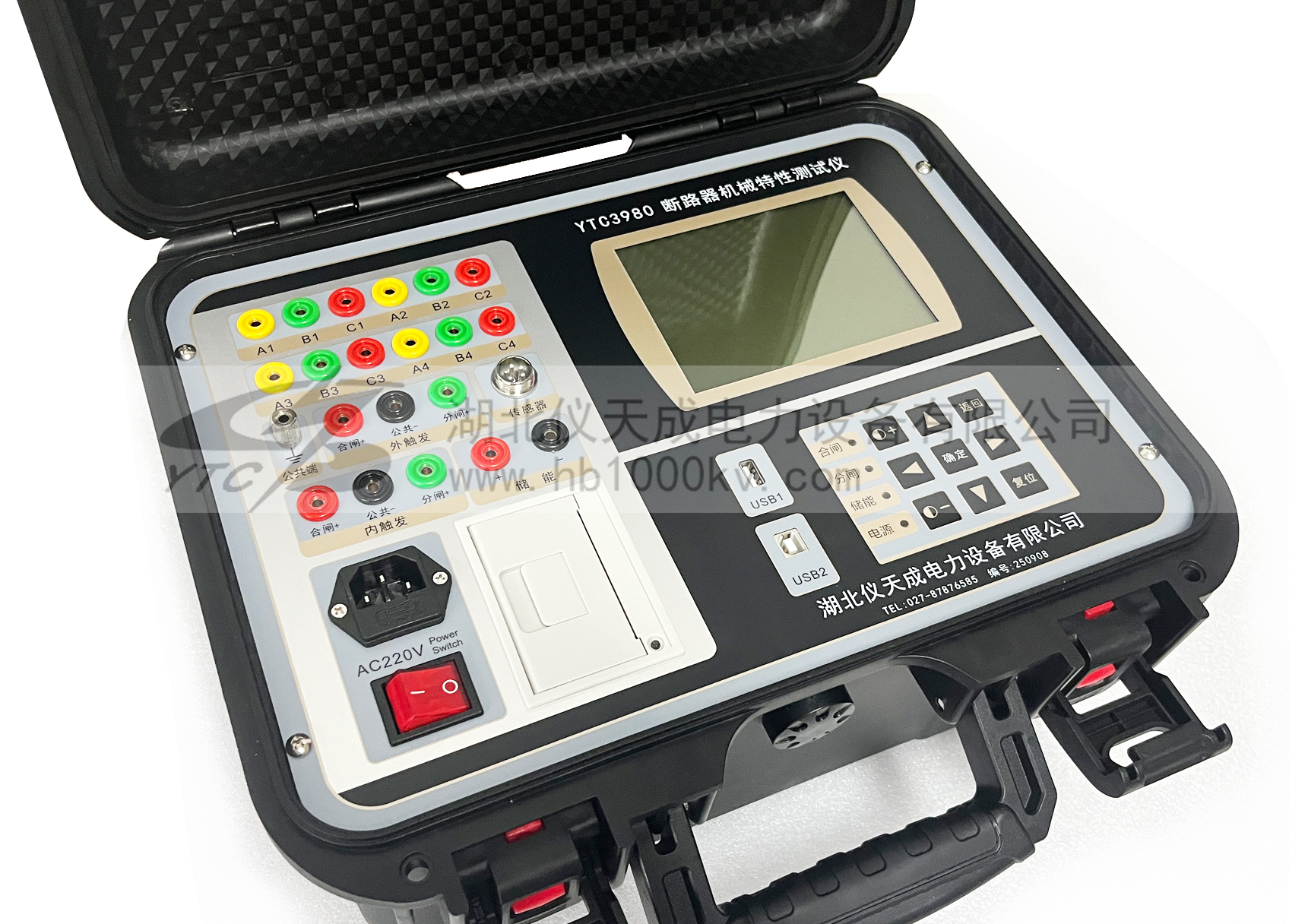

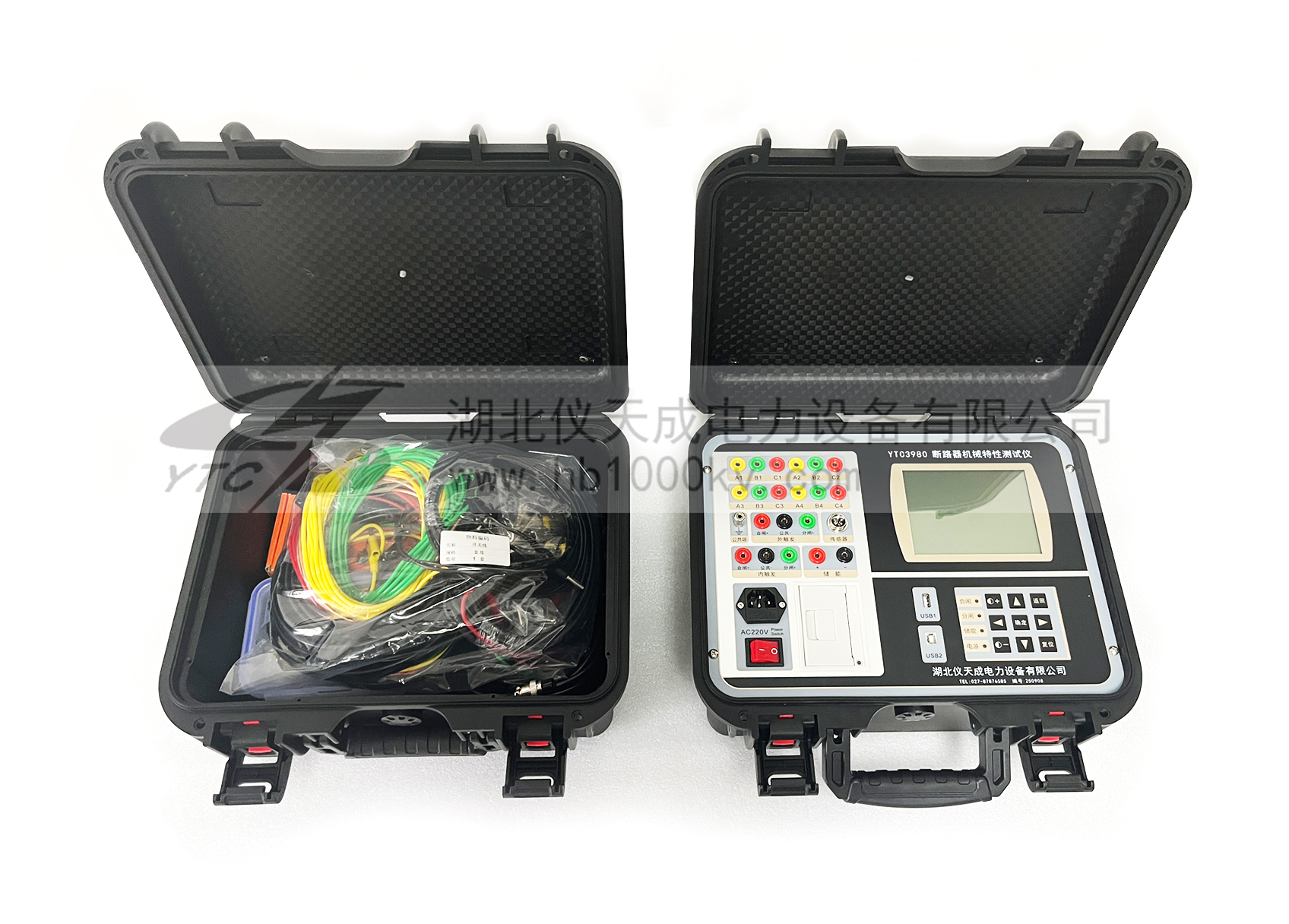

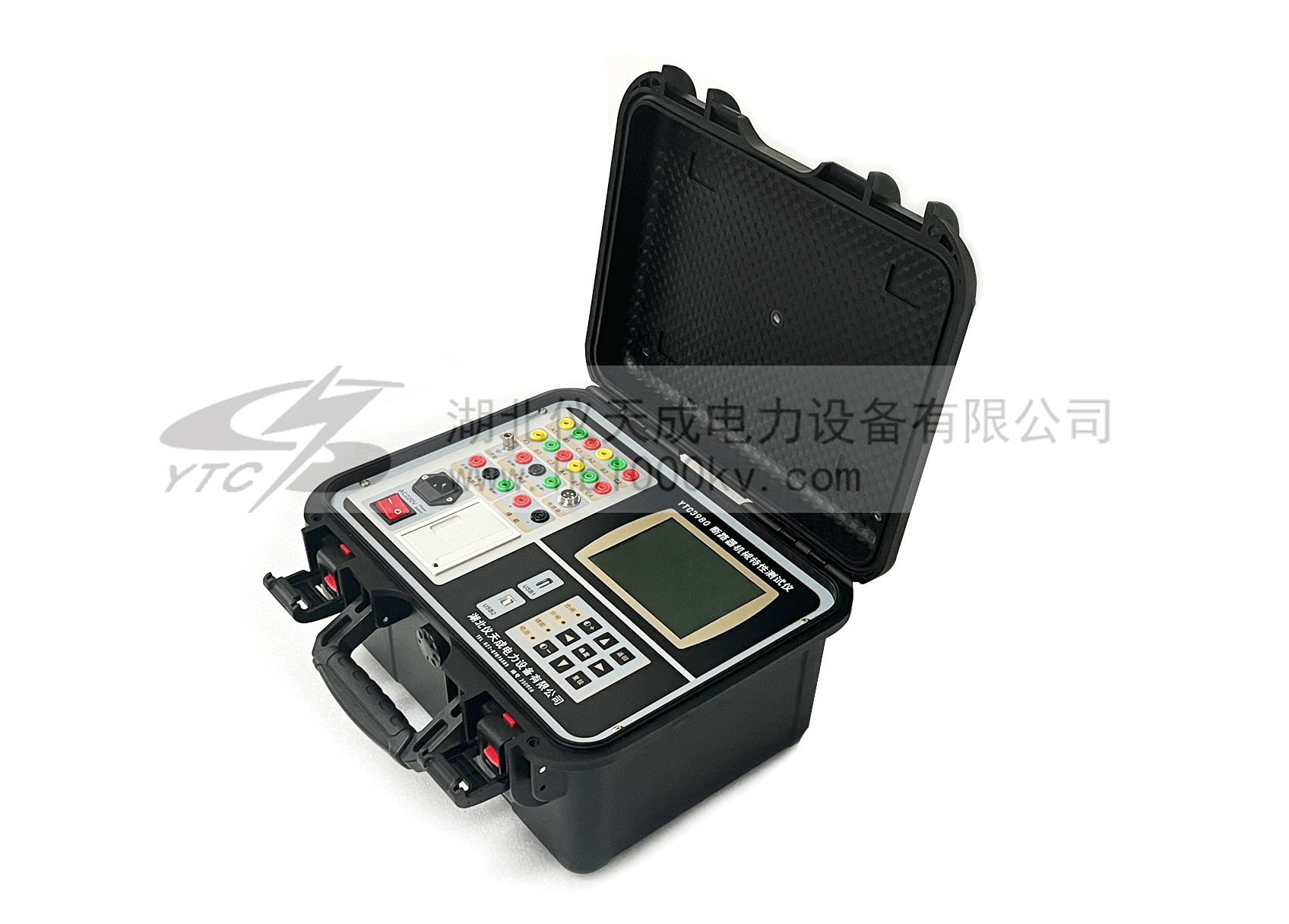

• YTC3980高压开关动特性测试仪

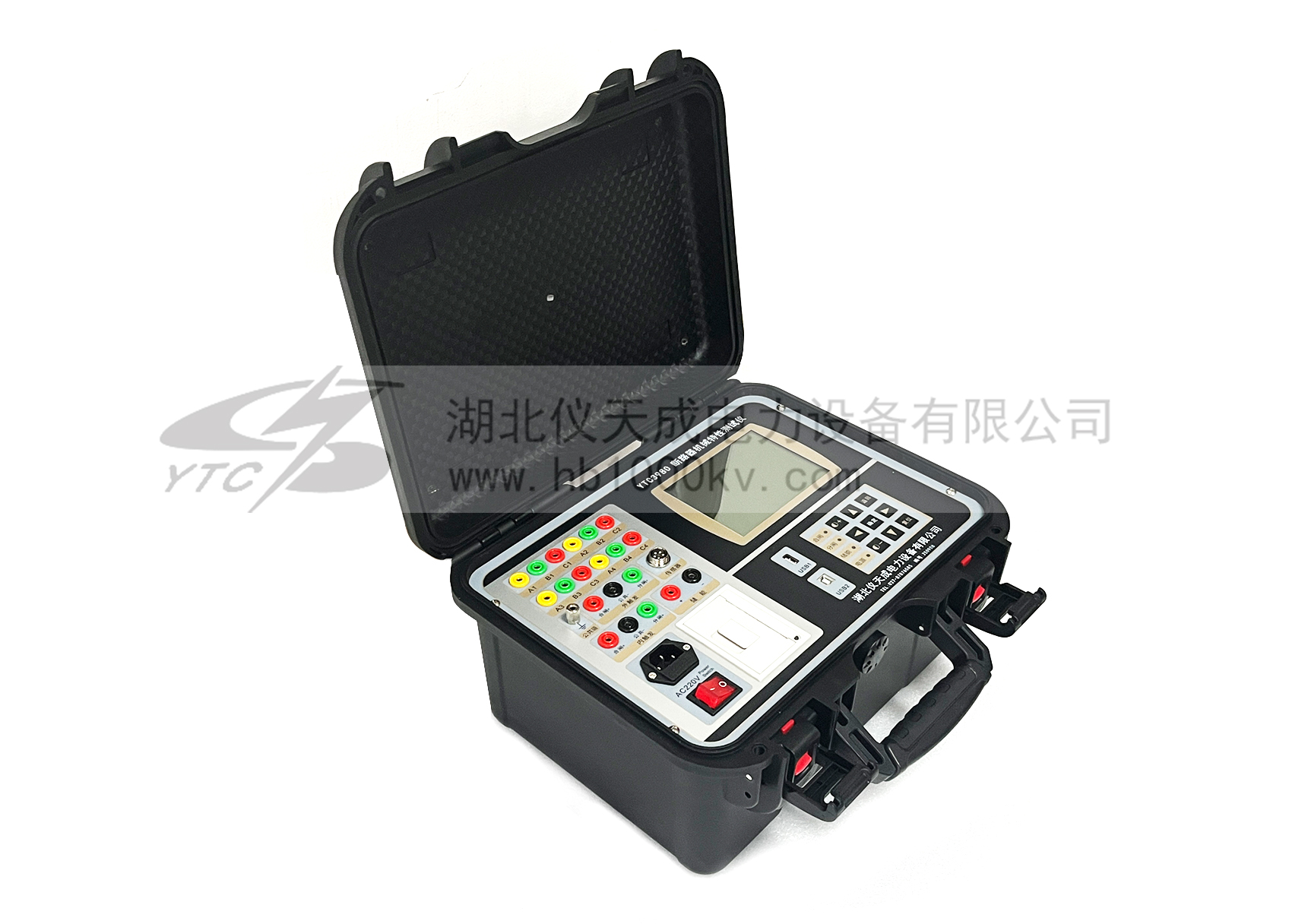

    YTC3980高压开关动特性测试仪
          YTC3980高压开关动特性测试仪采用液晶大屏幕显示,测试结果可直接打印。
          该断路器动特性分析仪具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。


    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
          YTC3980
    高压开关动特性测试仪采用液晶大屏幕显示,测试结果可直接打印,该断路器动特性分析仪具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

    产品特征:
    一、YTC3980高压开关动特性分析仪性能
    1、时 间:12个断口的固有分、合闸时间,同相同期、相间同期。
    2、重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。
    3、弹 跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。
    4、速 度:刚分、刚合速度,最大速度,时间-行程特性曲线。
    5、行 程:总行程,开距,超行程,过冲行程,反弹幅值。
    6、电 流:分、合闸线圈的分、合闸电流值、电流波形图。
    二、YTC3980
    高压开关动特性分析仪特点
    1、适用于各类型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
    2、超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。

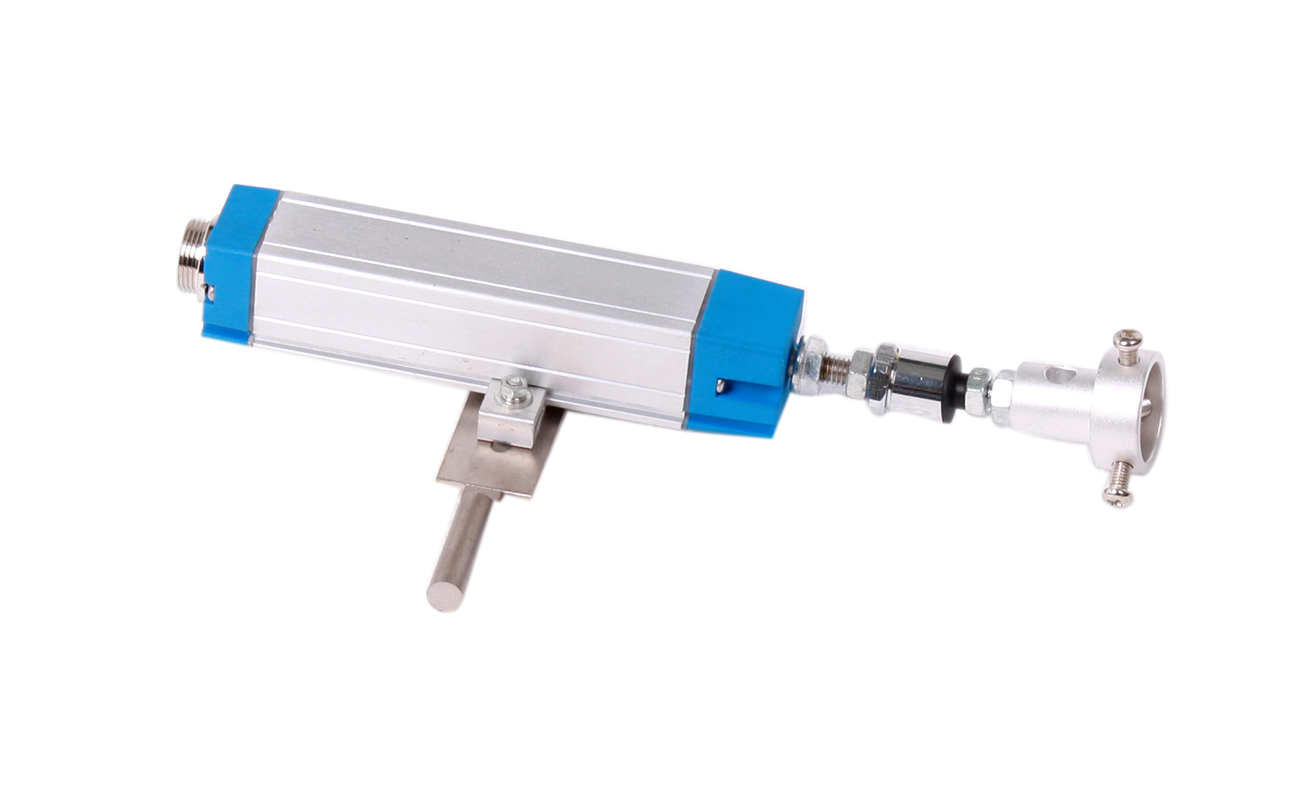

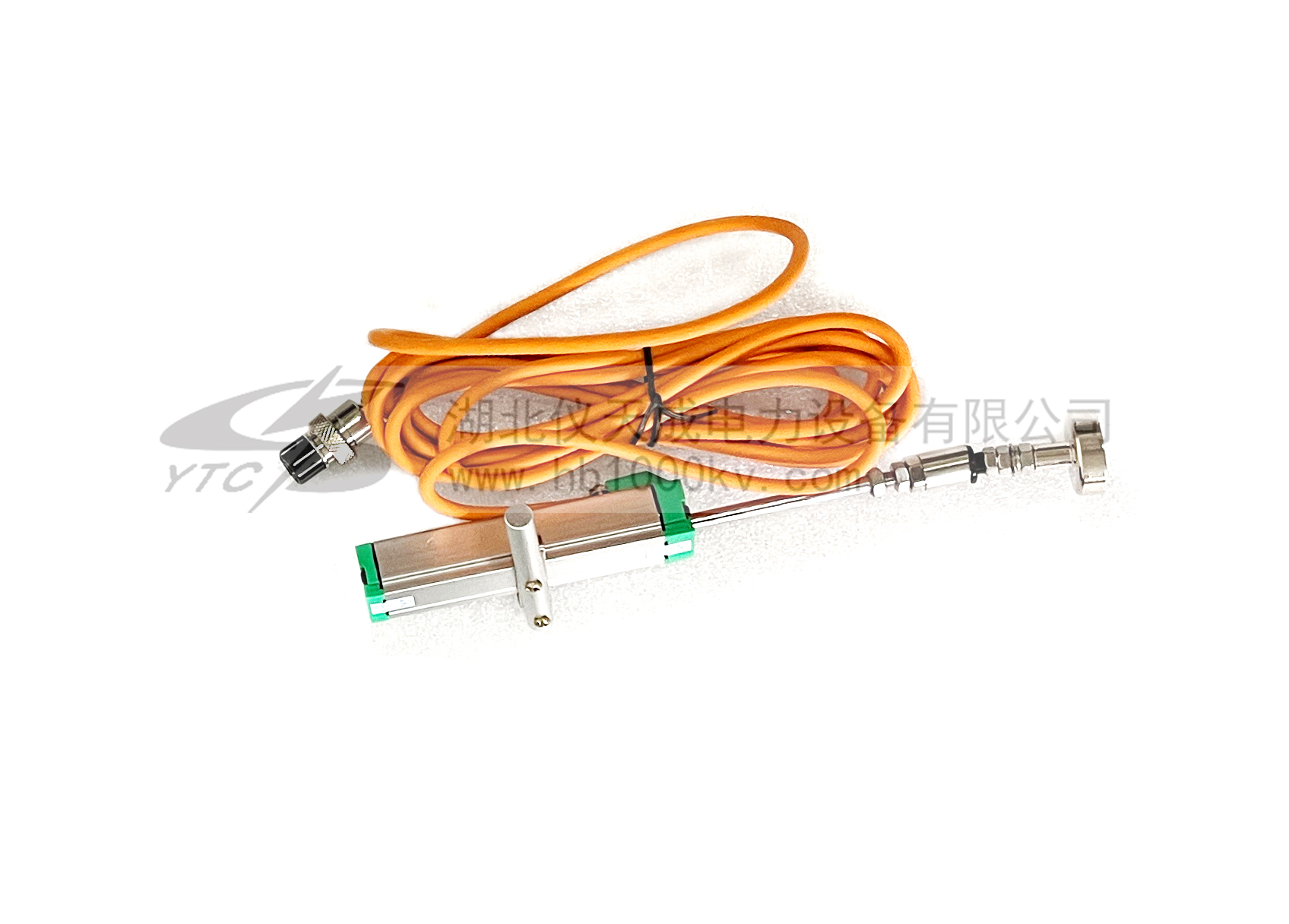

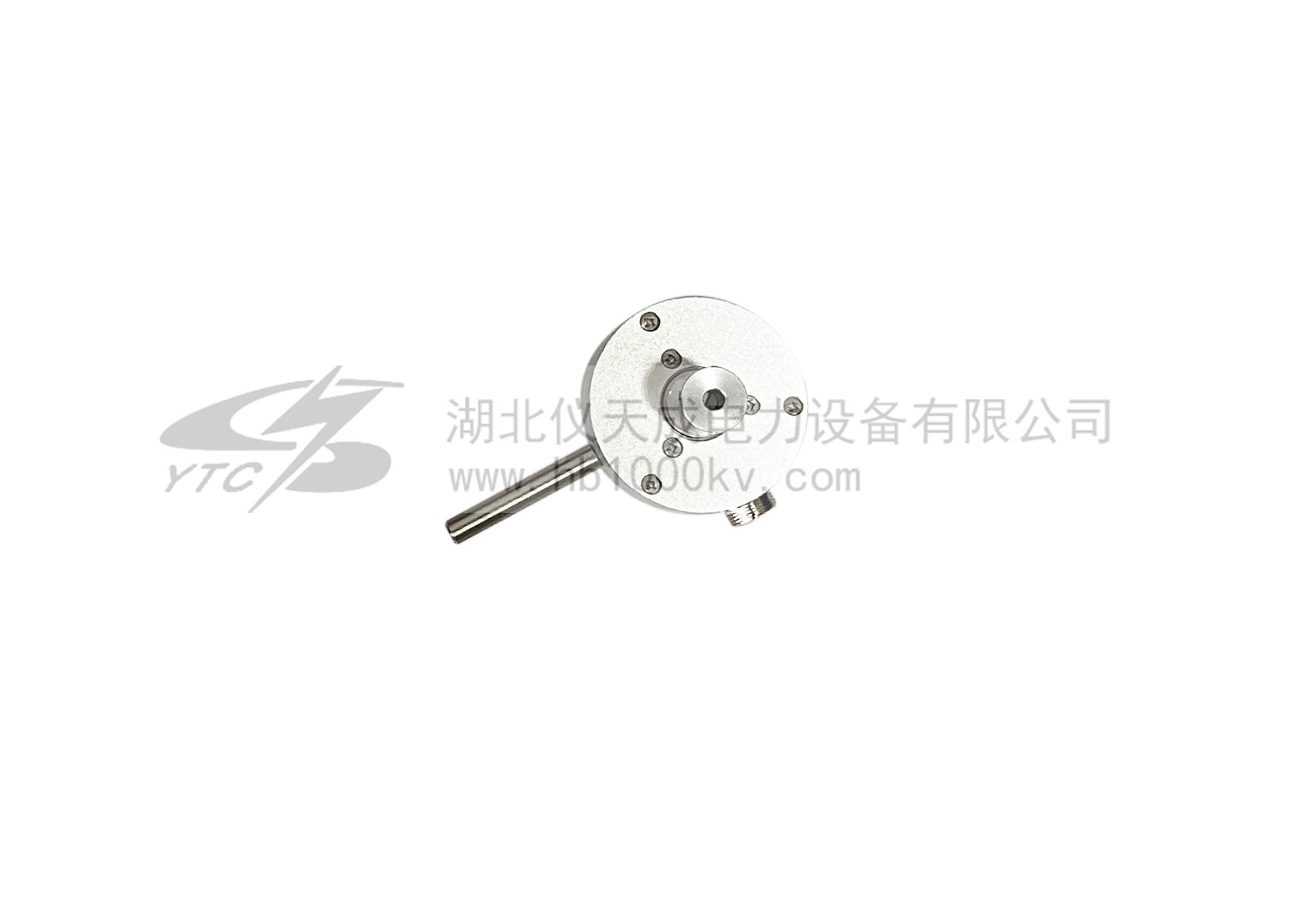

    3、直线直线传感器,旋转传感器,安装极为方便、简捷。
    4、开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
    5、主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。
    6、主机大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。
    7、中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。仪器配有USB接口及数据分析管理软件,可与PC机联机操作,试验结果直接存入U盘,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。


    产品别称:断路器测试仪、高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性分析仪、断路器机械特性测试仪、压开关动特性测试仪
    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    项目 技术参数
    使用环境 输入电源 220V±10%  50Hz ±10%
    大气压力 86~106kpa
    温度 -10~40℃
    湿度 ≦80%RH
    安全性能 绝缘电阻 >2MΩ
    介电强度 电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧
    时间 量程 4000.0ms
    分辨率 0.1ms
    误差 100ms以内        0.1ms ±1个字
    100ms以上        0.1% ± 1个字
    同期
    速度 量程 20.00m/s
    分辨率 0.01m/s
    误差 0-2m/s以内       ±0.1m/s±1个字
    100ms以上       ±0.2m/s±1个字
    行程 真空断路器 量程:50.0mm
    分辩率:0.1mm
    误差:1%±1个字
    SF6断路器 量程:300.0mm
    分辩率:1mm
    误差:1%±1个字
    少油断路器 量程:600.0mm
    分辩率:1mm
    误差:1%±1个字
    电流 量程 20.00A
    分辩率 0.01A
    输出电源 DC30~250V数字可调/20A(瞬时工作)
    外形尺寸 360mm(L)×280mm(W)×300mm(H)
    重量 9kg

    应用领域 APPLICATION FIELD

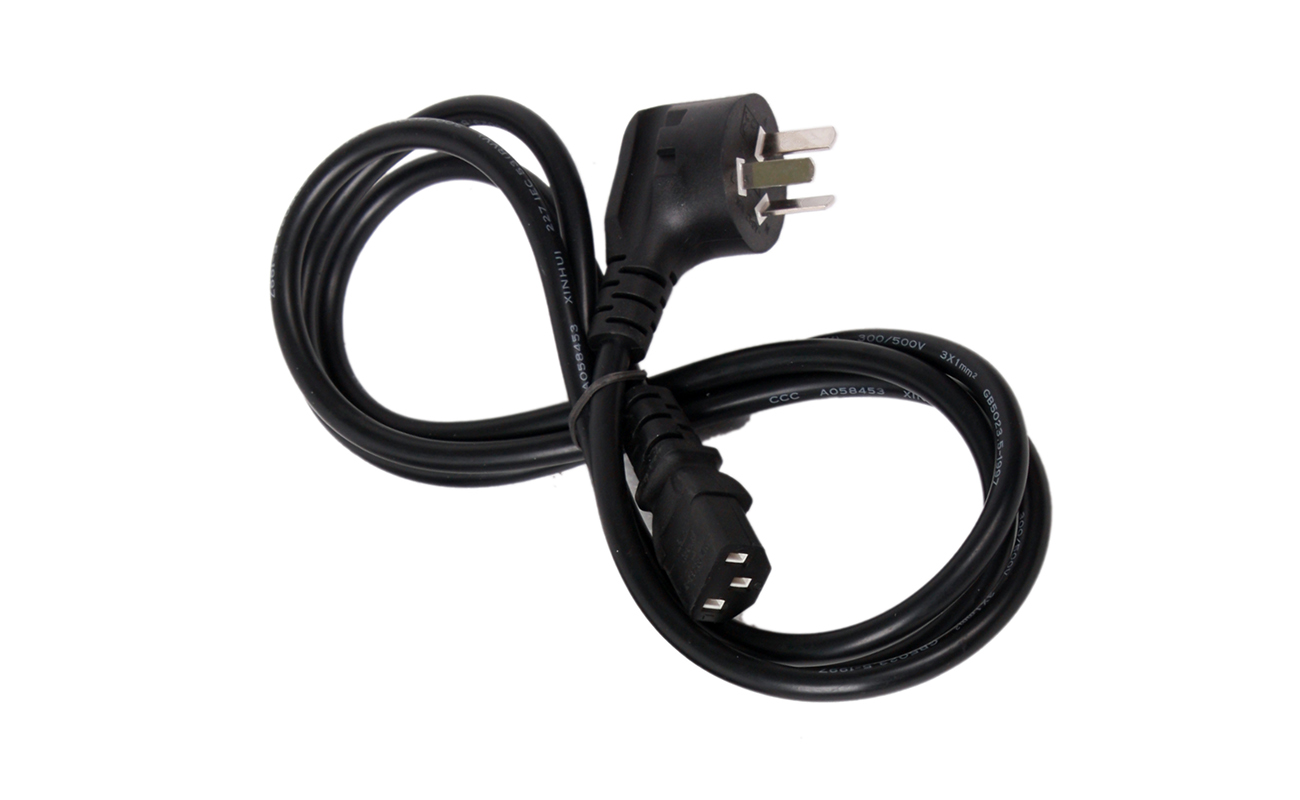

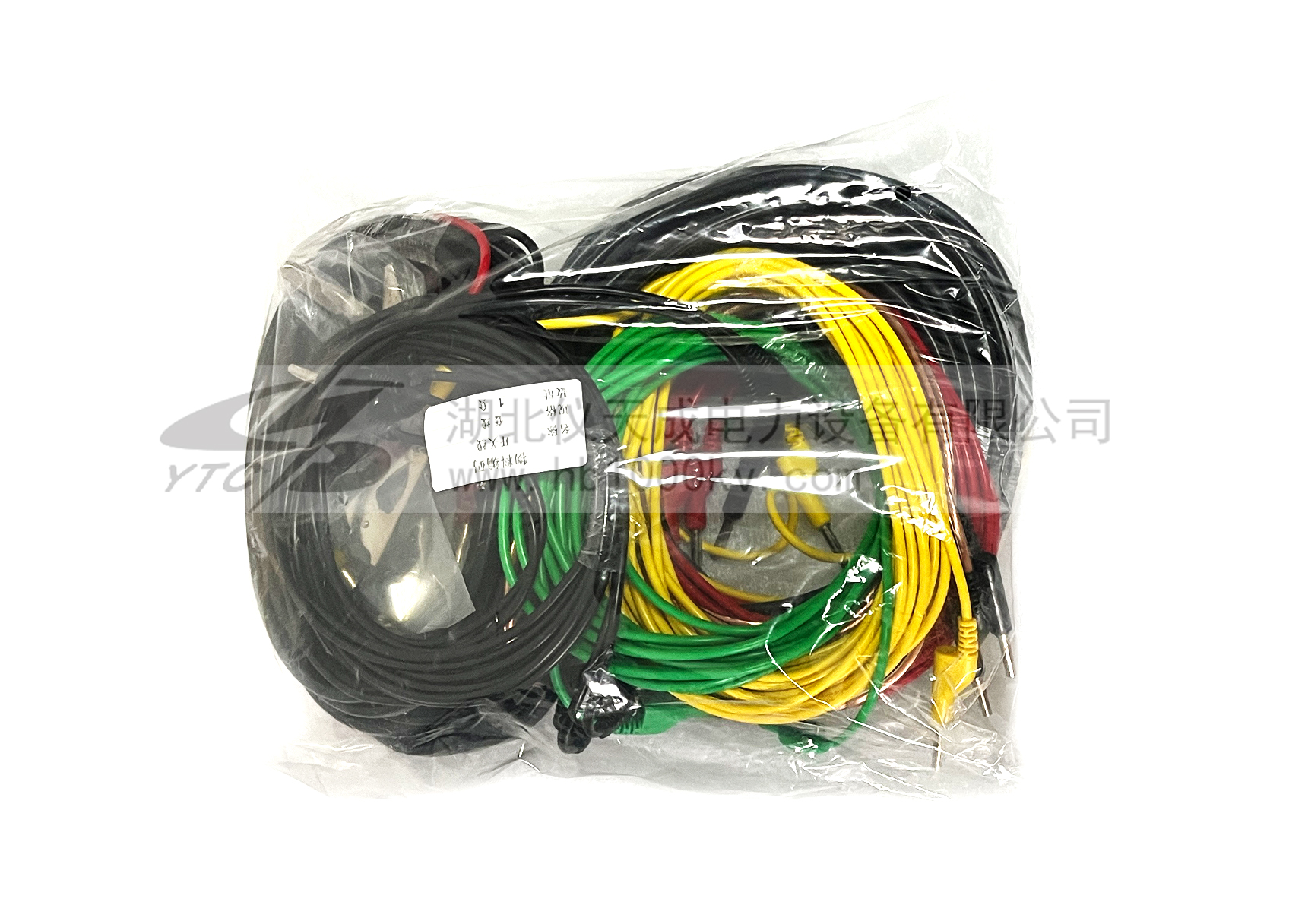

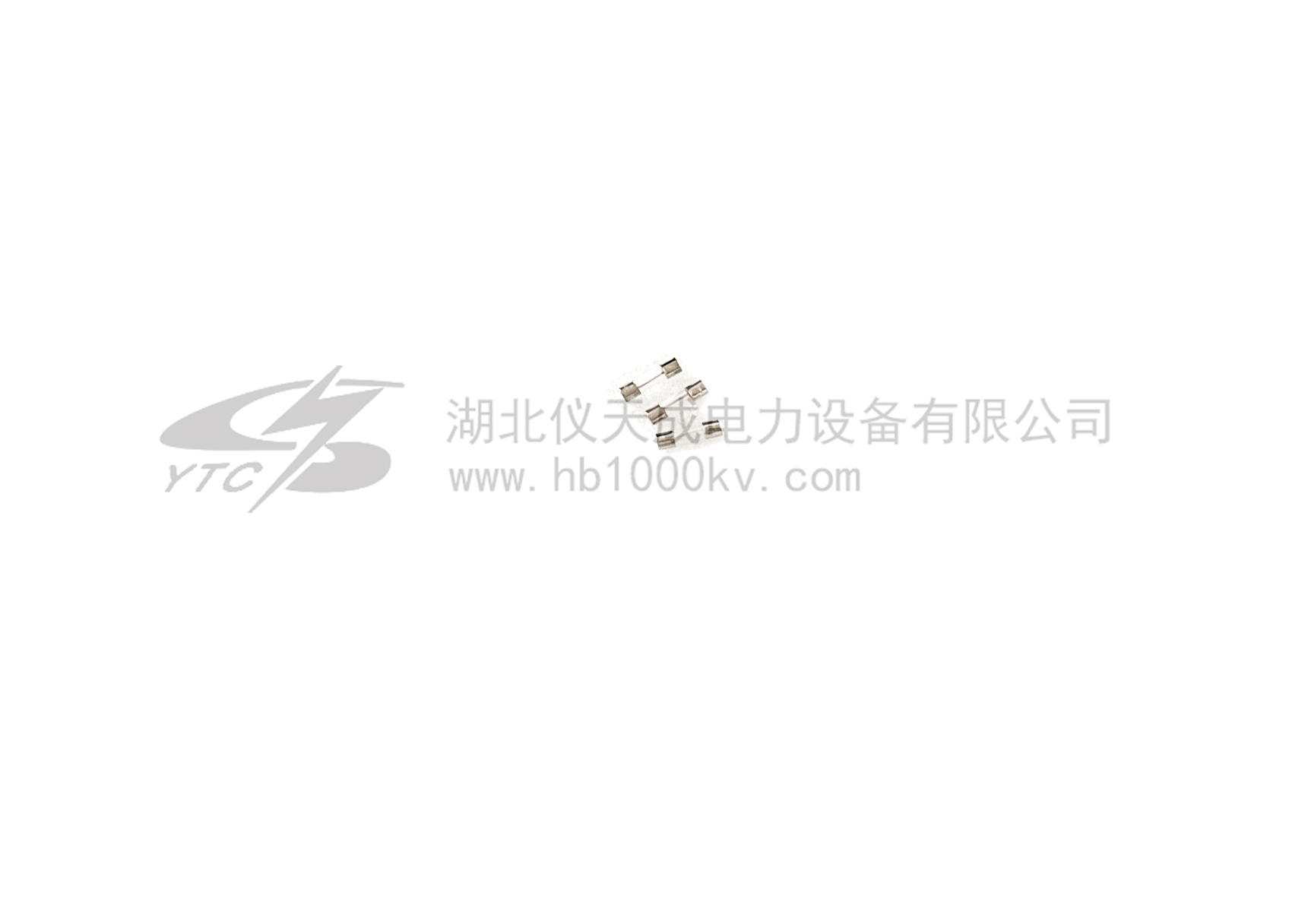

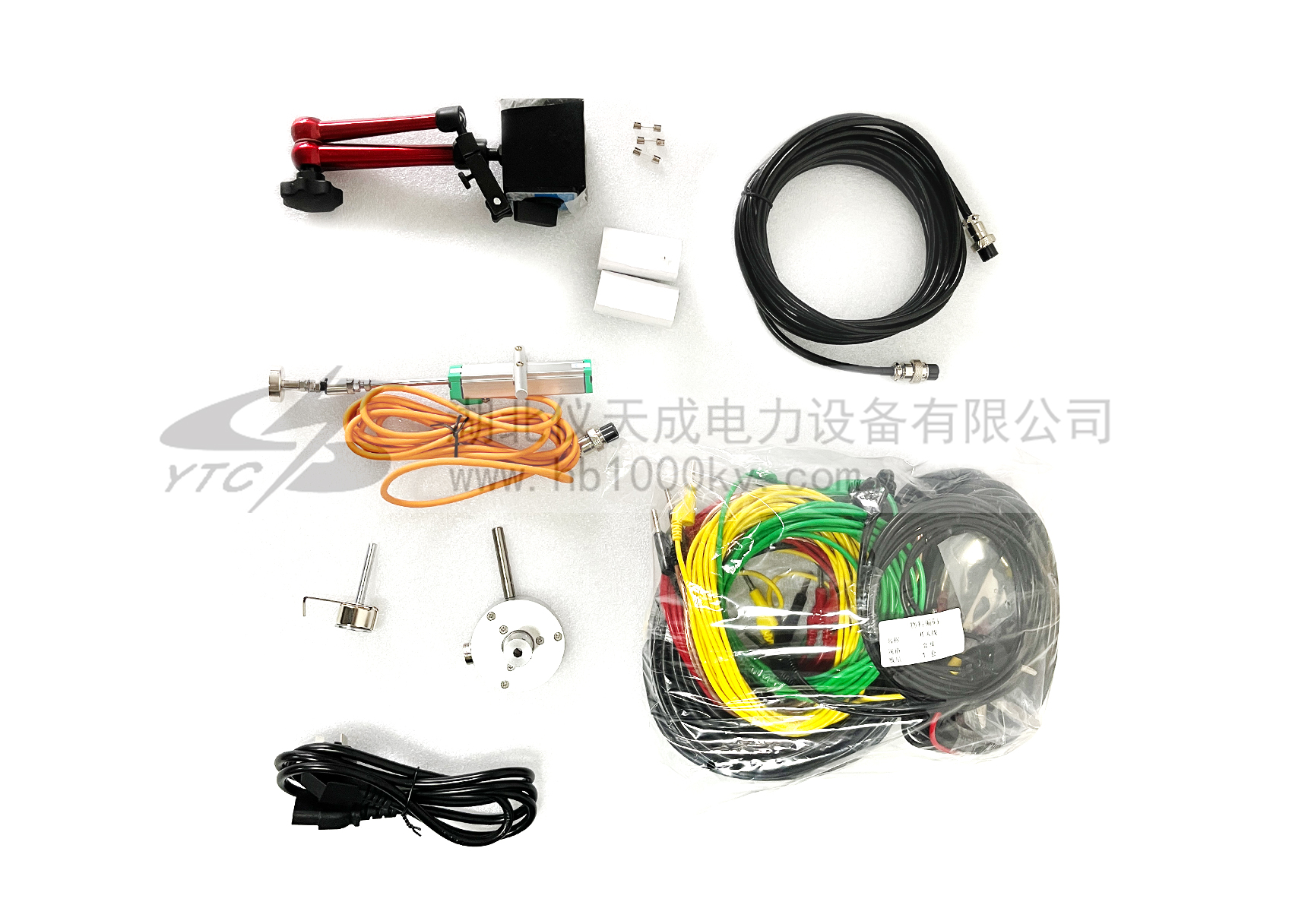

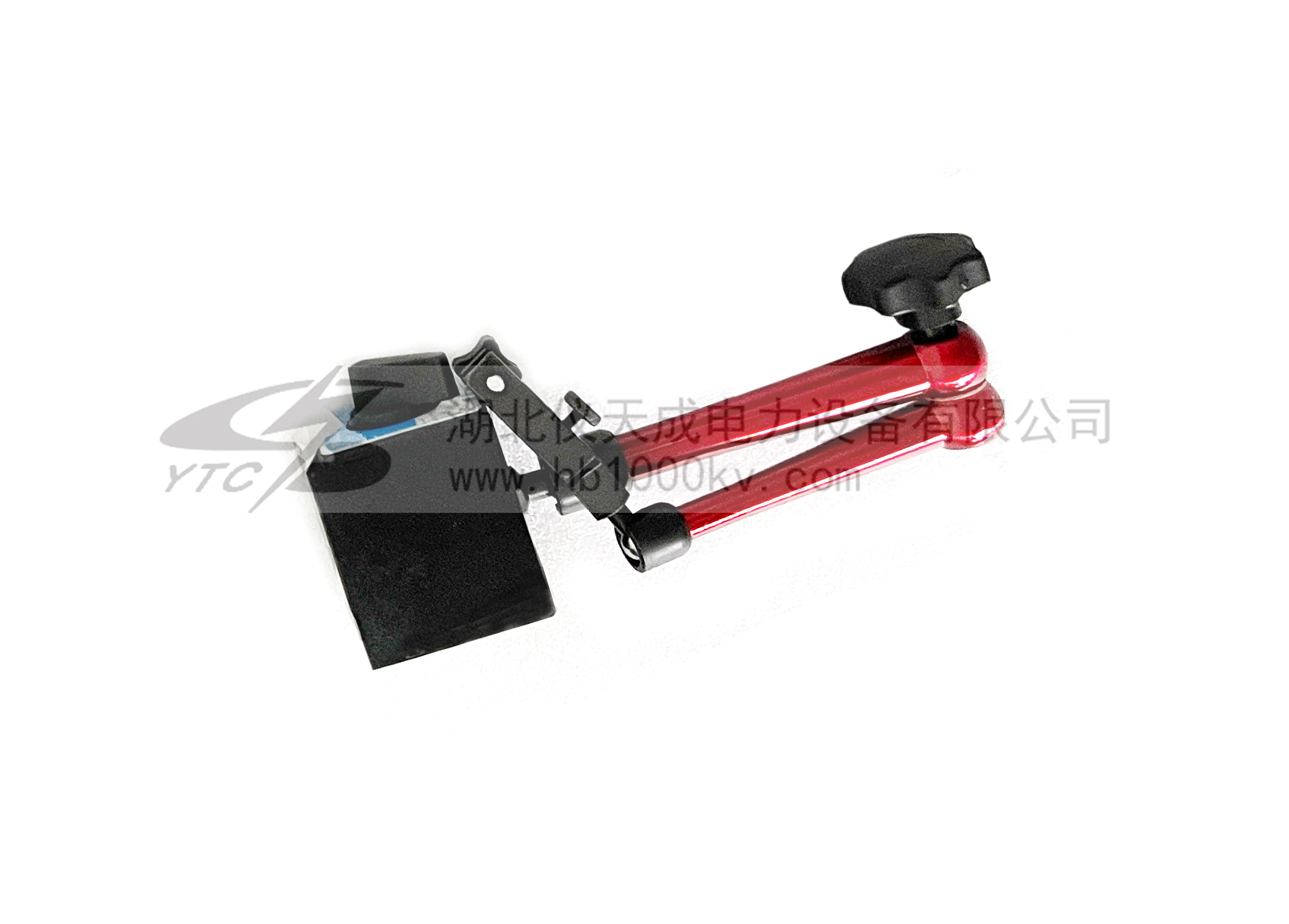

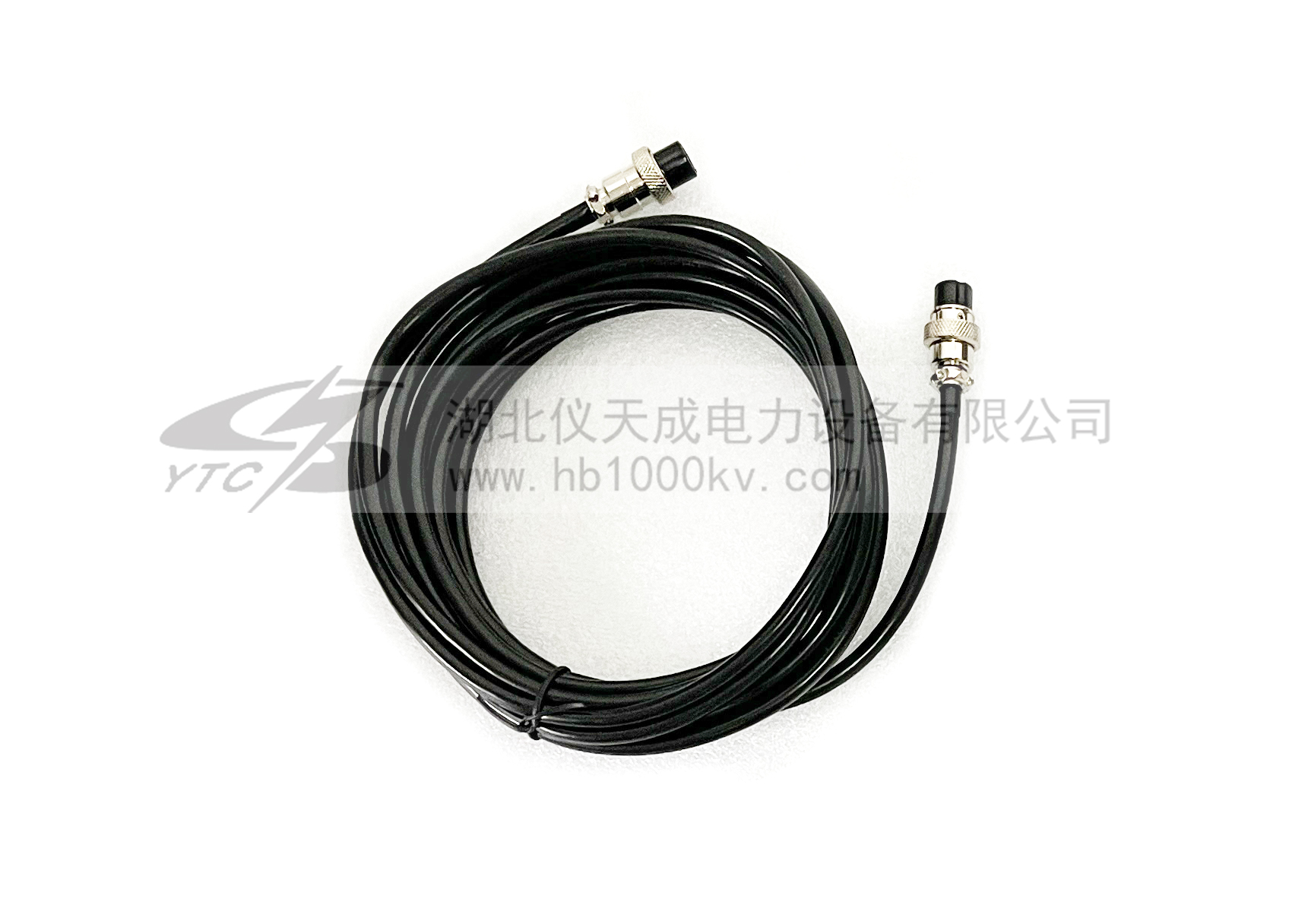

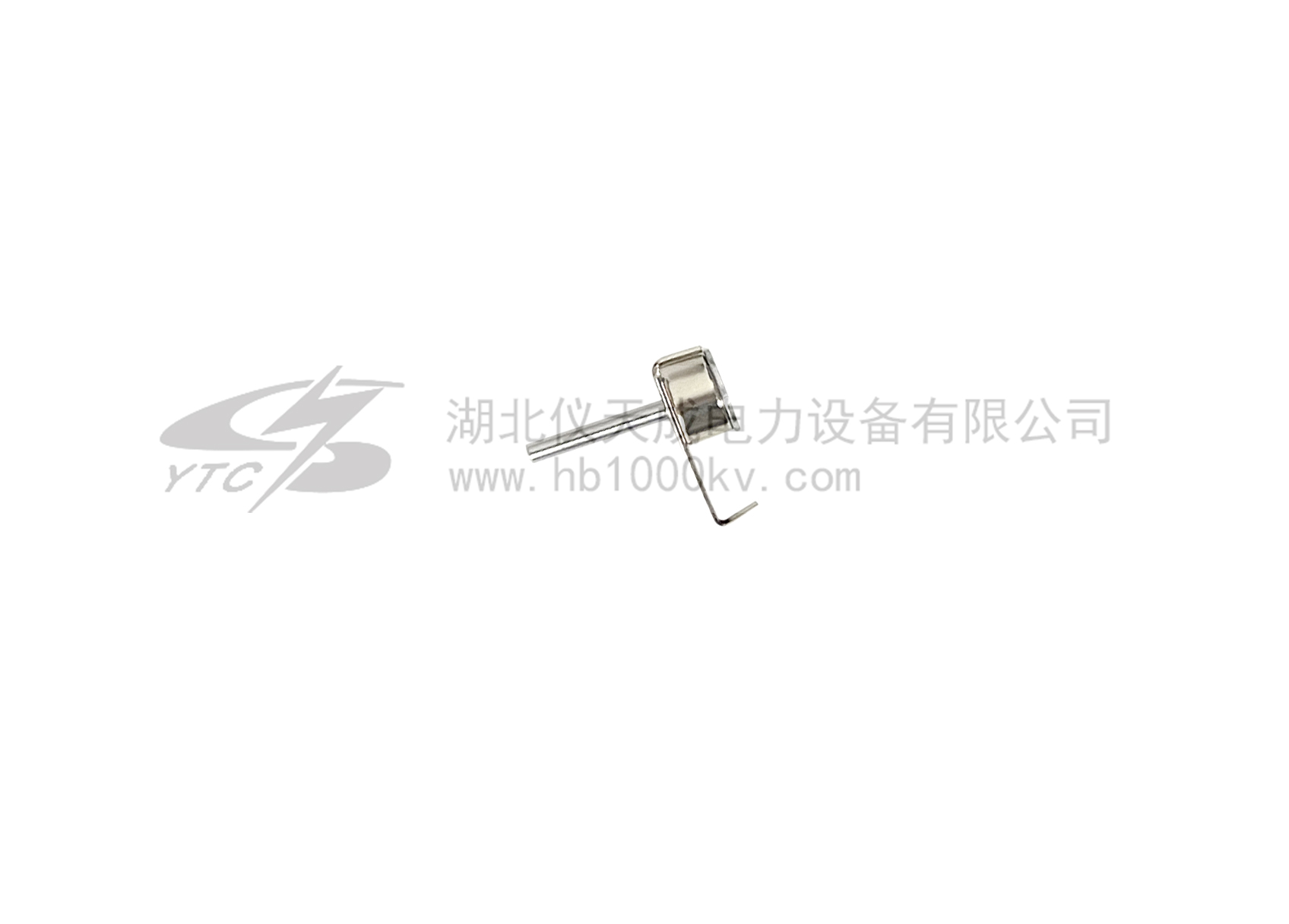

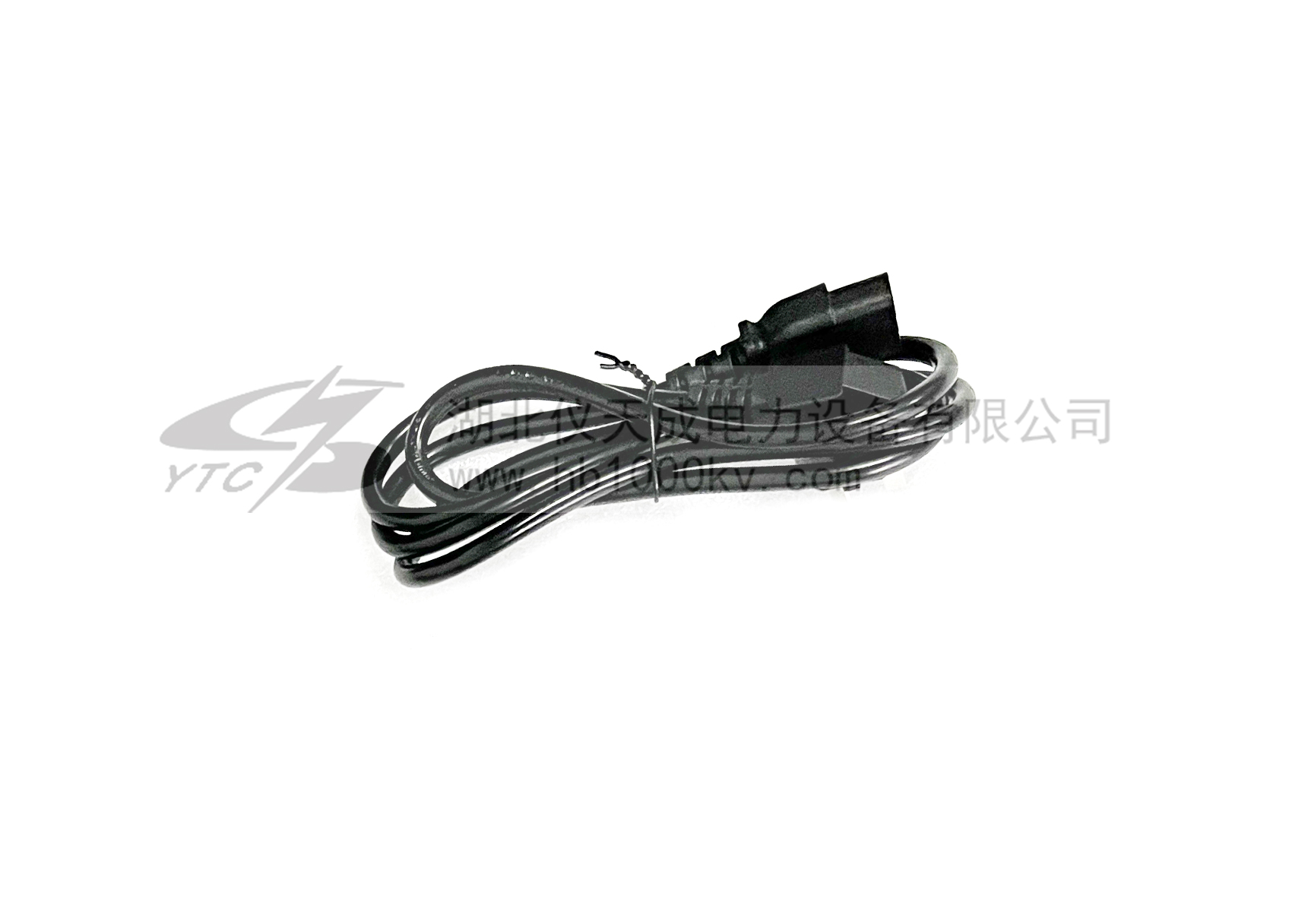

    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
