YTC6220E 网络基站定相核相仪

        YTC6220E网络基站定相核相仪,简称网络基站定相核相仪,是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相,可以准确识别标准A相、B相、C相,完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时定相核相仪、无线高压验电器产品的功能,用户可以根据实际需要选购同时带电流测试功能的钩式探测器。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        YTC6220E网络基站定相核相仪,简称网络基站定相核相仪,是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相,可以准确识别标准A相、B相、C相,完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时定相核相仪、无线高压验电器产品的功能,用户可以根据实际需要选购同时带电流测试功能的钩式探测器。

        本产品整套系统及设备由全球卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、4G天线、4G卡、伸缩绝缘杆等组成。
        全球卫星定位系统:基站、手持接收器都内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时及定位,确保测试精准。

        基站群:基站群由多个基站组成,本系统设计可以兼容255个基站。基站采用全铸铝外壳,防水设计,安装于10kV变压器二次输出端。其内置GPS模块、4G模块、315MHz/433MHz无线通讯模块,作为参考标准源,基站将采集到的相位、频率等信号通过互联网传送给服务器,基站检测到的数据作为比对标准源,采集器检测到的数据与基站源数据对比。

        服务器群:多个服务器组成服务器群,服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比,得出相位差等参数,再将分析结果发送给各手持接收器,手持接收器使用人员就能实时接收任一采集器所检测到的相位信息,可以准确识别标准A相、B相、C相,包括地下室没有任何通讯信号的场所定相核相,并统一色标工作。

       探测器:分核相、电流不同功能的探测器,探测器都内置有GPS模块、4G模块、315MHz/433MHz无线通讯模块,其中电流探测器一体化钩式设计,内置多层柔性线圈。315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用;GPS模块、4G模块与服务器通讯并传输数据;多层柔性线圈用于采集电流及电流波形、频率、相位等信号。

        柔性线圈(测电流功能选配):即Rogowski Coil(洛氏线圈),采用多层罗氏线圈技术,是一个在非铁磁性材料上均匀缠绕的环形线圈,多层,无磁滞效应,几乎为零的相位误差,相位误差越低,高压核相就更加准确;柔性线圈无磁饱和现象,线性度极高,能满足测试大电流。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。采用多层柔性线圈的目的一是提高检测漏电流的分辨率,可以达到10mA,同时解决测试大电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流并还原其波形。

        手持接收器:采用3.5寸真彩液晶屏设计,内置GPS模块、4G模块、315MHz/433MHz无线通讯模块,接收服务器发送的数据,也可以对采集器、基站抄表。接收器同屏显示实时相位、频率、电流等信息,具有“X信号正常、Y信号正常、A相、B相、C相、同相、异相”等语音提示,清晰直观,不同功能的接收器显示内容有差别。

        绝缘杆:伸缩绝缘杆,拉伸后长约3米,收缩后约0.6米,轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点,连接采集器,可以挂在线路中测试,也可以根据实际需要加长或减短绝缘杆的长度。

        核相时: 空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对1V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,安全可靠!

       整套系统设备非常复杂,服务器、部分基站本公司协同国家电网、南方电网、中国移动等公司已建成。用户只根据实际需要选购不同功能、不同数量的采集器、手持接收器、基站即可,基站同一管辖区内可以安装3~5台。这样就完全实现电网参数智能化、网络化、远程在线遥感遥测的目的。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

系统功能 网络定相核相,地下室没有任何通讯信号的场所定相核相,本地核相;电流、频率、相位、相序、验电等测试(根据需要选购测试电流功能的探测器)
电    源 基  站:AC 380V (三相四线)
接收器:7.4V可充锂电池,连续工作约4小时
探测端:3.7V可充锂电池,连续工作约8小时
核相模式 基站定相核相模式、卫星授时模式、普通核相模式
电流测试 钩式CT,内置柔性线圈检测电流(选购电流功能的探测器)
电流采集器 一体化钩式设计,可测试Φ168mm的导线,或Φ168mm×245mm的母排(选购)
RF频率 315MHz、433MHz无线传输
通讯方式 基站与服务器采用4G通讯,手持接收器与服务器采用4G通讯,接收器与采集器采用315MHz/433MHz无线通讯,确保网络通讯安全稳定。
核相距离 卫星授时核相距离达500km以上
本地核相距离约160m
探测器与接收器通讯距离约80m
显示模式 3.5寸真彩液晶屏显示
量    程 核相电压等级:AC 1V~550kV
相位:0°~360°
电流:0~20000A(选购)
频率:45Hz~75Hz
分 辨 力 1°;0.01A(选购);0.1Hz
精    度(23℃±5℃,80%RH以下) 基站定相核相、卫星授时核相: ≤±10°
(当基站或测量端的电网负荷率比较高时相位:≤±25°)
普通核相:≤±10°
电流:±2%
频率:≤±2Hz
相别定性 XY两接收器显示的实时相角差在330°~360°或0°~30°为同相或A相;在90°~150°异相或B相,在210°~270°为异相或C相
语音功能 A相、B相、 C相、X信号正常、Y信号正常等语音功能
持续核相时间 在卫星授时模式下,卫星授时成功后,若无卫星信号可持续核相30分钟以上,满足地下室、矿井下核相
绝缘杆尺寸 拉伸后长约3m;收缩后长约1m
核相方式 接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)

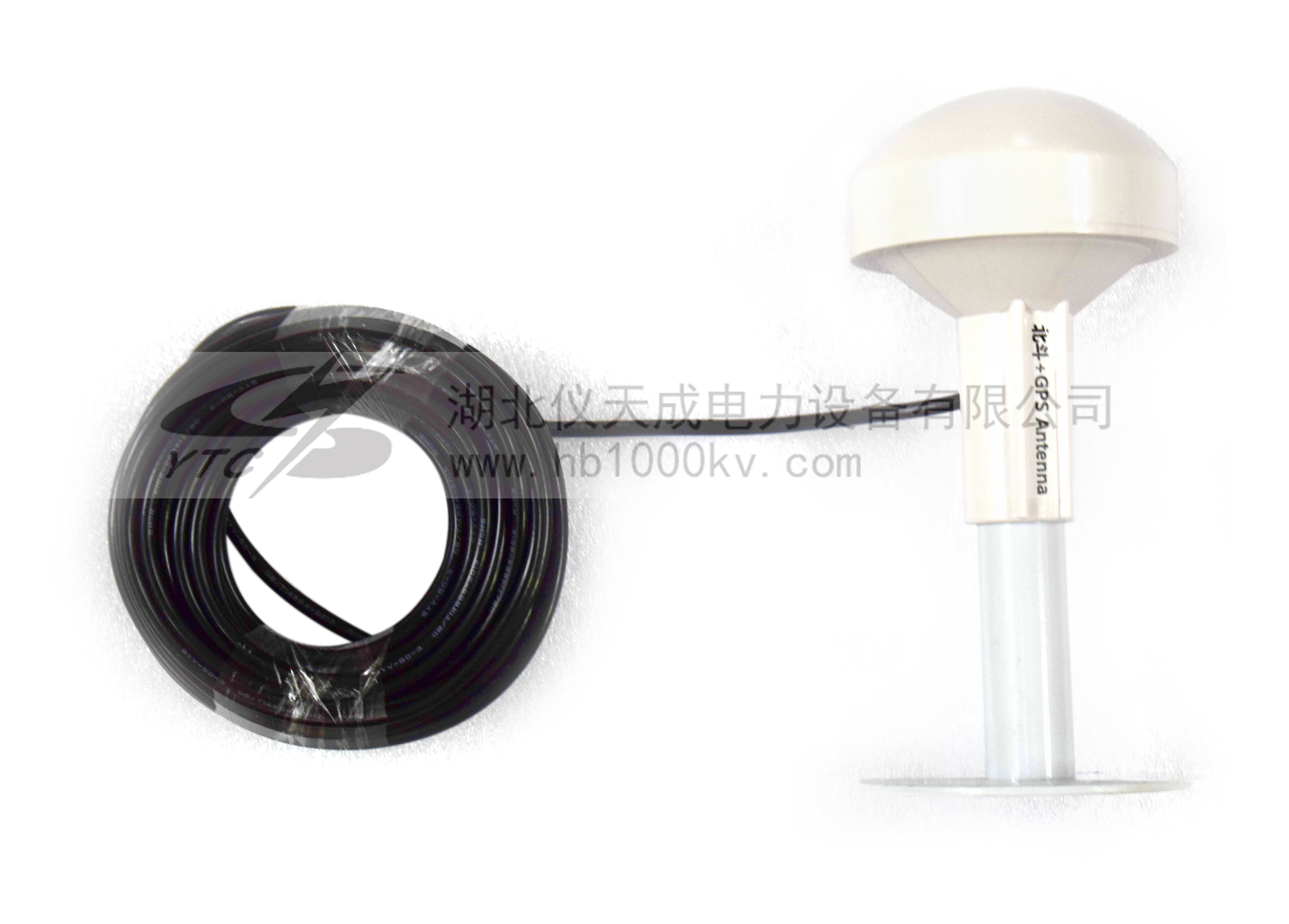

基站天线 GPS球形天线,线长5米;4G天线,线长5米
验电指示 探测器“嘟--嘟--嘟”蜂鸣声
换    档 自动换档
采样速率 2次/秒
首次搜星时间 第一次开机搜星时间约3-5分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天,在四周空旷的场所搜索卫星。
卫星授时精度 小于30nS
仪表尺寸 基站:长宽厚300mm×200mm×85mm
核相探测器:长宽厚145mm×60mm×48mm(单功能)
电流探测器:长宽厚310mm×270mm×52mm(选购)
接收器:长宽厚250mm×100mm×40mm
背光控制 按上下箭头键调整背光亮度
感应强度控制 根据感应的电场强弱不同,探测器能自动控制放大倍数,便于排线密集场所核相
数据保持 测试模式下按HOLD键保持数据,再按HOLD键取消保持
退出功能 按ESC键退出当前功能界面,返回上级目录
数据查阅 按ENTER进入数据查阅模式后,按箭头键翻阅所存数据
搜星指示 搜索卫星时动态显示“----”符号
自动关机 开机约30分钟后,仪表自动关机,以降低电池消耗
额定电流 探测器:35mA max;接收器:300mA max;基站:10mA max
电池电压 当电池电压低时:探测器电源指示灯慢闪,提醒充电;接收器电池电压低符号显示,提醒充电
仪表质量 基  站:1.6kg(含配件)
探测器:205g(含电池)
接收器:395g(含电池)
绝缘杆:1.45kg
总质量:12.6kg(含仪表箱)
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
干    扰 无特强电磁场;无433MHz、315MHz同频干扰
绝缘强度 绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
探测器:2000V/rms(外壳前后两端之前)
接收器:2000V/rms(外壳前后两端之前)
结    构 防滴漏Ⅱ型、IP63
适合安规 GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准

应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
