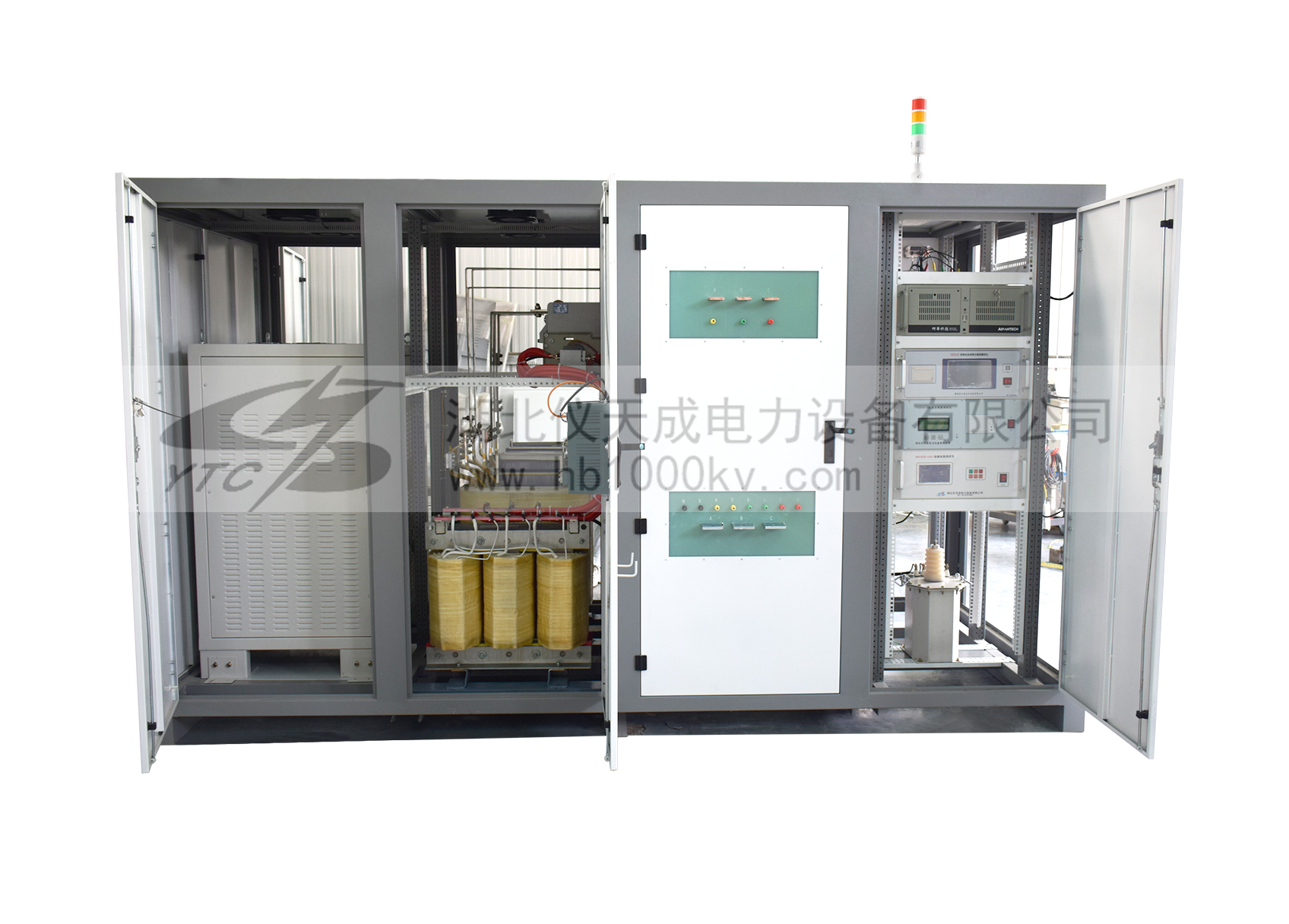

    YTC3077系列变压器综合测试台
          YTC3077系列变压器综合测试台适用供配电系统,电力变压器制造厂,工矿等企业单位。该变压器综合试验台能真实地判断电力变压器的空载电流,空载损耗,阻抗电压和负载损耗。能准确的测量电力变压器直流电阻,变比,实施状态诊断,确保安全运行,为监测或修造变压器提供可靠的数据。

    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
      变压器综合测试台
    符合GB/T4776,GB/T5169,GB/4285-1993等相关国家标准。该试验台主要是对电力变压器,配电变压器的空载、负载特性进行试验,也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由单片机控制,数字显示,空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。

    产品别称:变压器特性综合测试台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器电气试验台、变压器综合测试台

    产品特征:
    1、
    变压器空载、负载、直流电阻、变比极性试验。
         变压器空载、负载、直流电阻、变比极性试验通过工控机完成试验。
         变压器综合测试台对整个回路进行控制及测量监控。
         所测量数据通过微机进行自动处理,并可根据需要储存\打印。
    2、工频耐压试验
        由于此试验属安规高压试验,为确保试验设备及人身安全,此项试验没有采用工控机完成试验。
        采用电动控制调压系统。自动升降压,数字显示
        零位保护,过电流保护,过电压保护。
        高压泄漏电流显示及保护。
    3、感应耐压试验
        由于此试验属安规高压试验,为确保试验设备及人身安全,此项试验没有采用工控机完成试验。
        采用150Hz中频发电机组提供试验电源。
    4、变压器综合试验系统由四部分组成
        用于各测试单元及仪表监视数据收集的变压器综合试验台。
        低压控制柜。
        中频发电机组。
        工频耐压试验。
    5、变压器综合试验台由四大部分组成
        工控机及数据处理软件系统。
        各测试单元数据收集系统。
        强电控制及仪表监视系统。
        人机界面综合系统。
    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    项目 测量范围 相对误差
    电压 0.1~500V +0.2%
    电流 0.1~5A +0.2%
    功率 U*I +0.2%
    功率因数 0.01~0.9999 +0.2%
    电源 AC220V+10%               50HZ+2%
    使用环境 工作温度范围0~40℃  相对湿度30%~90%RH

    应用领域 APPLICATION FIELD
    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。

    湖北省计量技术研究院湖北省计量技术研究院 国网电科院检验报告国网电科院检验报告 广东电子电器产品监督检验所广东电器产品监督检验所
