    YTC2220S三相钳形相位伏安表
            YTC2220S三相钳形相位伏安表应用新的微处理器技术和数字信号处理技术,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)。该三相钳形相位伏安表可以直接显示向量图,尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线状况。


    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:

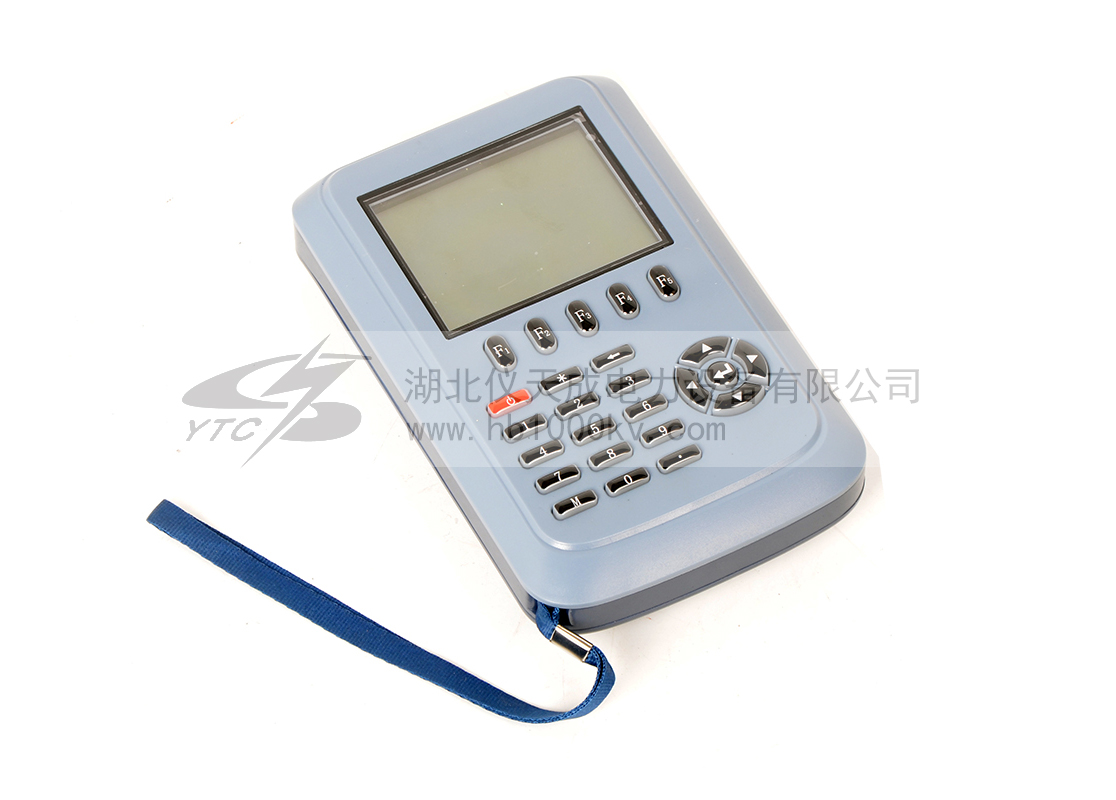

     YTC2220S三相数字相位伏安表是我公司精心研制的一款专为现场测试的多功能、数字式、智能化仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下,同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

    产品别称:三相钳形相位伏安表、 相位表、双钳相位表、钳形相位表、钳形相位伏安表、数字双钳相位表、三相双钳相位表、手持式数字双钳相位伏安表、双钳式数字相位表,三相多功能钳形相位伏安表。

    产品特征:
    1. 采用3.4寸液晶显示器,界面显示清晰直观;
    2. 测量并显示三相电压、电流、相位及六角向量图;实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率;
    3. 小电流1.5mA测量相位,非常适用于新装用户投运后无负荷时检查接状况;
    4. 仪器测量精度高,测量范围宽;
    5. 可通过二次侧测量,自动换算成一次侧电量参数;
    6. 配备500A电流钳可进行电流互感器测量,显示角差,比差,判别极性;
    7. 自动判别线路负载特性,并判断三相三线及三相四线共1008种电能表接线错误,指出错误位置;
    8. 测量结果有向量图、表格等多种显示方式,同屏显示多个参数,测量数据一目了然;
    9. 双电源供电:测量端直接供电和高性能锂电池供电;
    10. 锂电池供电时,仪器可连续工作18-30小时;待机时间≥60小时,充电次数≥500次;
    11. 内置存储器,能保存 200 组测量数据,可查阅已保存的数据组及向量图;
    12. 电源自动节电管理功能,可自动关机或转入休眠状态;
    13. 内置时钟芯片,可准确记录、显示测量时间;
    14. 支持数据上传计算机,利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能,并可导出为标准EXCEL格式文件和生成实验报告;
    15. 实现测试结果的浏览、查询功能,中文菜单与直接按键相结合,操作易学、易用;
    16. 内设帮助菜单,便于现场使用操作;
    17. 人性化设计,防脱落腕带,以防操作人员失手对仪器造成损坏;
    18. 采用超小型结构设计,手持式,体积小,重量轻。



    产品别称:三相钳形相位伏安表、 相位表、双钳相位表、钳形相位表、钳形相位伏安表、数字双钳相位表、三相双钳相位表、手持式数字双钳相位伏安表、双钳式数字相位表,三相多功能钳形相位伏安表。
    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    1、基准条件和工作条件
    影响量 基准条件 工作条件 备注
    环境温度 23℃±1℃ -10℃~40℃ ----
    环境湿渡 40%~60% <80% ----
    信号波形 正弦波 正弦波 β=0.01
    信号频率 50HZ±1HZ 45HZ~65HZ ----
    仪表工作电压 9V±0.1V 9V±1.5V ----
    测相位频率相序时
    电流幅值
    1A±0.2A 2mA~20A ----
    测相位频率相序时
    电压幅值
    100V±20V 10V~600V ----
    测功率功率因数时
    电流幅值
    1A±0.2A 20mA~20A ----
    测功率功率因数时
    电压幅值
    100V±20V 10V~600V ----
    外电场、磁场 应避免
    被测导线位置 被测导线处于钳口的近似几何中心位置

    2、一般规格
     功    能 同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等
     电    源 DC9V 碱性干电池(1.5V AA×6)
     功    耗 开启背光灯最大耗电80mA,电池连续工作10小时
    关闭背光灯仪表耗电50mA,电池连续工作16小时
     显示模式 LCD显示,240dots×160dots
     仪表尺寸 长宽厚:196mm×92mm×54mm
     钳口尺寸 尖小形电流钳:7.5mm×13mm
    量    程 电压:AC 0.00V~600V (全自动换档)
    电流:AC 0.0mA~20.0A(全自动换档)
    相位:0.0°~360.0°
    频率:45.00Hz~65.00Hz
    有功功率:0.0W~12kW
    无功功率:0.0W~12kVAR
    视在功率:0.0W~12kVA
    功率因数:-1~+1
    电流矢量和:0mA~60.0A
    分辨率 电压:AC 0.01V
    电流:AC 0.1mA
    相位:0.1°
    频率:0.01Hz
    有功功率:0.1W
    无功功率:0.1VAR
    视在功率:0.1VA
    功率因数:0.001
    电流矢量和:1mA
    相   序 正相:U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁
    反相:U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁
    检测速率 约2秒/次
    数据保持 测试中按HOLD键保持数据,“HD”符号显示
    数据存储 500组
    自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
    背光功能 有,适合昏暗场所及夜间使用
    电压检测 当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池
    仪表质量 主机:550g(带电池)
    尖小形电流钳:170g×3
    测试线:250g
    测试线长度 1.5m
    电流钳线长 2m
    工作温湿度 -10℃~40℃;80%Rh以下
    存放温湿度 -10℃~60℃;70%Rh以下
    输入阻抗 测试电压输入阻抗为:2MΩ
    耐    压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
    绝    缘 仪表线路与护套外壳之间≥100MΩ
    结    构 双重绝缘,带绝缘防振护套
    适合安规 IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2

    3、基准条件下基本误差及性能指标
    类 别 量 程 分辨率 基本误差
    电 压 AC 0.00V~600V 0.01V ±(1.5%rdg+3dgt)
    电 流 AC 0.0mA~20.0A 0.1mA ±(1.5%rdg+3dgt)
    相 位 0.0°~360° 0.1° ±1°
    有功功率 0.0W~12kW 0.1W ±(3%rdg+3dgt)
    无功功率 0.0VAR~12kVAR 0.1VAR ±(3%rdg+3dgt)
    视在功率 0.0VA~12kVA 0.1VA ±(3%rdg+3dgt)
    频 率 45HZ~65HZ 0.01HZ ±(2%rdg+3dgt)
    功率因数 -1~+1 0.001 ±0.03

    注:工作条件下相位误差±3°(电流幅值10mA以下相位误差增加一倍)。
    应用领域 APPLICATION FIELD

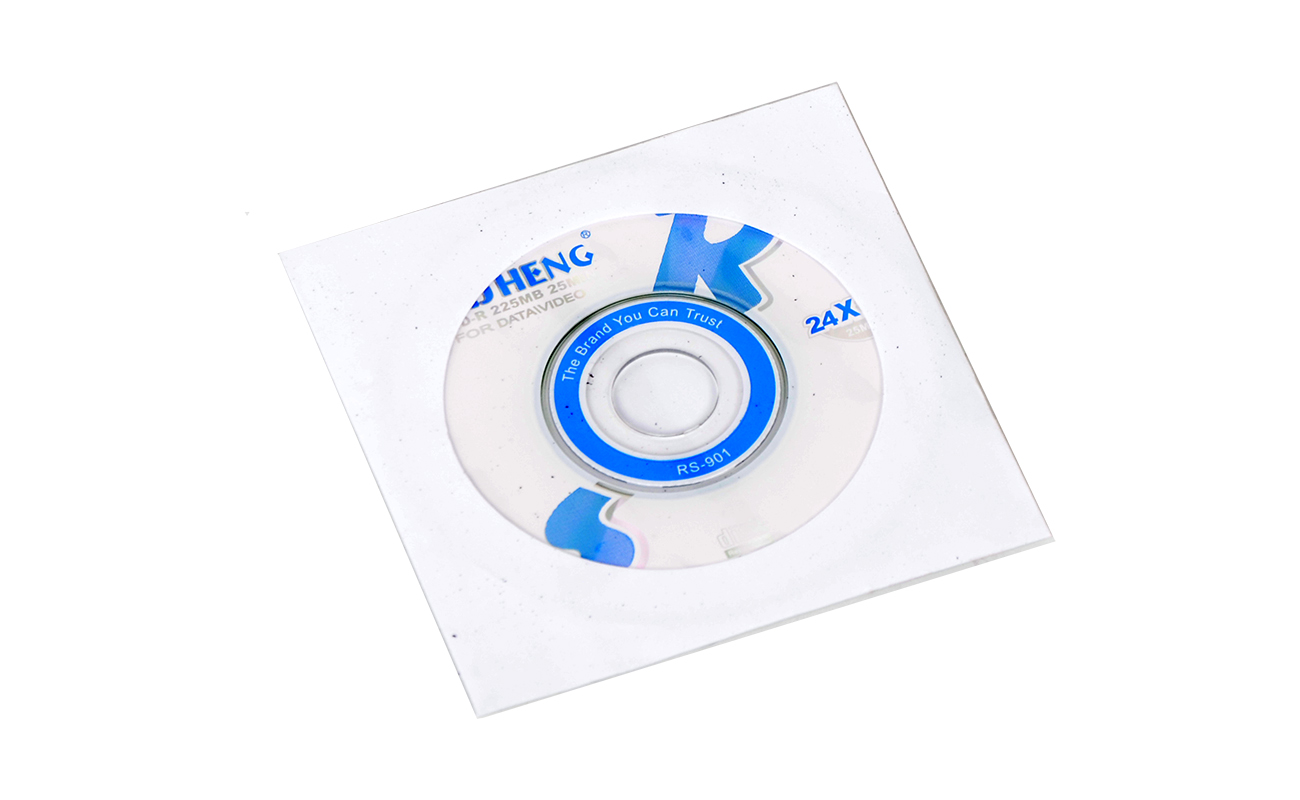

    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
