YDQ(W)无局放工频耐压试验装置

       YDQ(W)无局放工频耐压试验装置适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。如:电力变压器、互感器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压试验,用于检验各种绝缘材料、绝缘结构的耐受工频电压的绝缘水平。同时也可对以上被试品进行局部放电的测量。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介:
          YDQ(W)无局放工频耐压试验装置适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。如:电力变压器、互感器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压试验,用于检验各种绝缘材料、绝缘结构的耐受工频电压的绝缘水平。同时也可对以上被试品进行局部放电的测量。

产品组成:

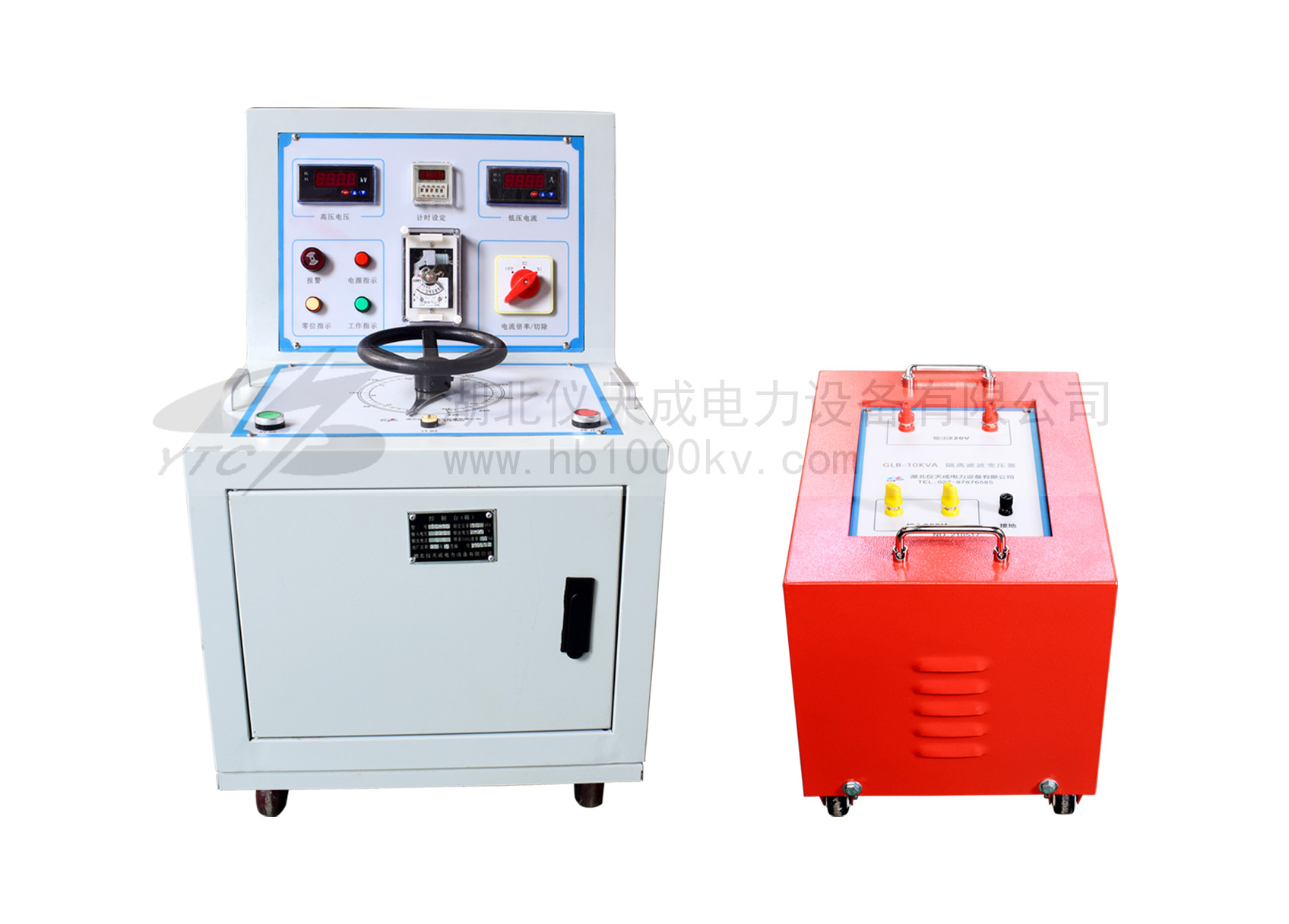

工频耐压试验装置:调压控制台:控制充气式无局放试验变压器输出指定的高电压;充气式无局放试验变压器:充气式无局放试验变压器主要是为整套试验装置提供稳定的高压电源;

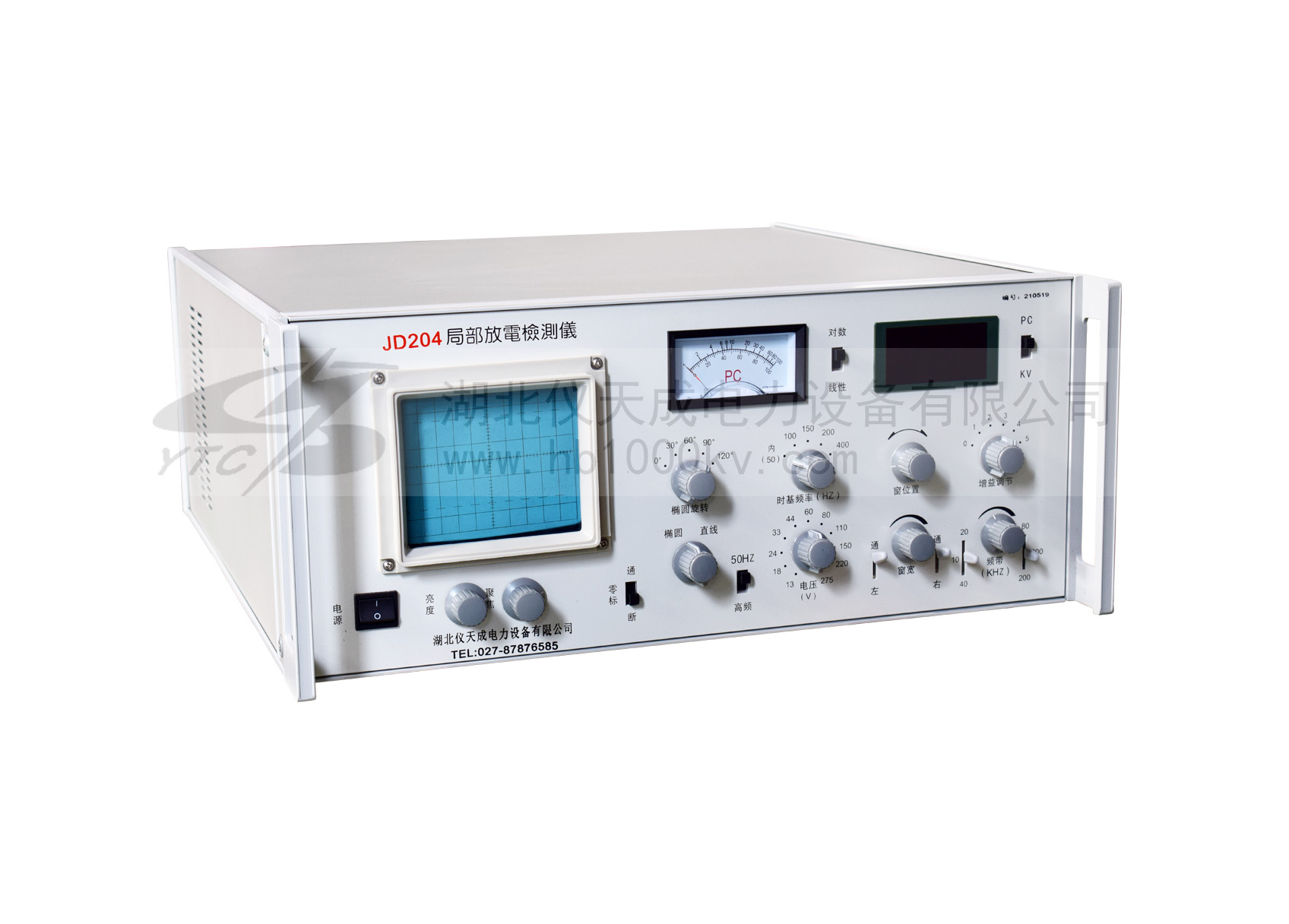

局部放电测试仪:仪器经适当定标后能直读放电脉冲的放电量。
隔离滤波变压器:将试验变压器提供的高压电源经过隔离滤波变压器变成较纯净的高压电源;
无局放耦合电容器:取得高压电路中的脉冲信号经局放仪检测被试品的局放量;
无局放保护电阻:保护高压试验设备和被试品;

产品特征:
1、采用无局部放电环氧绝缘筒,局部放电量小,阻抗电压低,优于国际标准。
2、采用智能电子保护装置,可靠性高。
3、采用自动控制技术,智能化自动化程度高,抗干扰能力强。

产品别称:无局放工频耐压试验装置、工频无局放耐压试验装置、工频无局放耐压成套试验装置、无局放工频耐压试验成套装置
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

YDQ-W系列高压试验变压器额定参数:

规格

容量
KVA
低压侧 高压侧 测量变化 60分钟温升
阻抗电压
空载电流

质量
kg

外形尺寸
外径Х高
mmХmm
电压
V
电流
A
电压
KV
电流
mA
1.5/50 1.5 200 7.5 50 30 500 50 10 <4 26 230Х600
3/50 3 200 15 50 60 500 50 10 <4 32 280Х600
6/50 6 200 30 50 120 500 50 10 <4 38 320Х610
10/50 10 200 50 50 200 500 50 10 <4 53 350Х620
15/50 15 400 37.5 50 300 500 50 8 <4 70 380Х630
20/50 20 400 50 50 400 500 50 8 <4 85 440Х650
30/50 30 400 75 50 600 500 50 8 <4 100 480Х650
50/50 50 400 125 50 1000 500 50 8 <4 120 520Х650
10/100 10 200 50 100 100 1000 50 10 <4 65 380Х1000
15/100 15 400 37.5 100 150 1000 50 8 <4 85 410Х1100
20/100 20 400 50 100 200 1000 50 8 <4 100 460Х1100
30/100 30 400 75 100 300 1000 50 8 <4 110 510Х1100
50/100 50 400 125 100 500 1000 50 8 <4 125 600Х1210
10/150 10 200 50 100 66.7 1500 50 10 <4 90 480Х1550
15/150 15 400 37.5 150 100 1500 50 8 <4 100 510Х1600
20/150 30 400 50 150 133.3 1500 50 8 <4 110 540Х1600
30/150 30 400 75 150 200 1500 50 8 <4 125 560Х1600
50/150 50 400 125 150 333.3 1500 50 8 <4 140 640Х1650
30/200 30 400 75 200 150 2000 50 8 4 160 620×1720
50/200 50 400 125 200 250 2000 50 8 4 180 660×1720
50/250 50 400 125 250 200 2500 50 8 4 230 680×2100


注:容量50KVA以上试验变压器参数略

调压控制台参数:
项目 技术指标及参数
输出电流: AC0~50A
输出电压: AC0~250V
电流测量精度: ±1.5%
电压测量精度: ±1.5%
介电强度: 电源连线对机壳能承受1500V(50Hz有效值)1分钟耐压。
泄漏电流: <3.5mA
绝缘电阻: >2MΩ
相对湿度: ≤80%
环境温度: -10℃~40℃
使用电源频率: 50Hz±1Hz
使用电源电压: AC220V±10%
重量: 35公斤(不含附件)
型式: 一体化便携式

局部放电测试仪参数:
项目 技术指标及参数
测试范围: 6PF一250uF
检测灵敏度: (见表一)
放大器频带: 低端:10KHZ、20KHZ、40KHZ任选。
高端:80KHZ、200KHZ、300KHZ任选。
放大器增益调节: 粗调六档,档间增益20±ldB;细调范围≥20dB
时间窗: 窗宽:可调范围15。一l50。
窗位置:每一窗可旋转0°一l70°
两个时间窗可分别开或同时开。
放电量表: 指针式表头:对数刻度:1—l0—100误差<±5%(以满度计) 线性刻度:0一100误差<±5%。
数字表表头:以3.5位LED数字表显示 0—100误差<±3%(以满度计)。
椭圆时基: 频率:50HZ、100HZ、150HZ、200HZ、400HZ.
椭圆旋转:以30°为一档,可作120°旋转。
显示方式:椭圆一直线。
试验电压表: 量程:100KV
显示:  3.5位LED数字电压表指示
精度:优于±3%(以满度计)
重量: 约18㎏
体积: 500×500×210(宽×深×高)㎣

表一:
输入单
元序号
调谐电容 单位 灵敏度(微微库) (不对称电路)
1 6—25—100 微微法 0.02
2 25—100—400 微微法 0.04
3 100—400—1500 微微法 0.06
4 400—1500—6000 微微法 0.1
5 1500—6000—25000 微微法 0.2
6 0.006—0.025—0.1 微法 0.3
7 0.025—0.1—0.4 微法 0.5
8 0.1一O.4—1.5 微法 1.0
9 0.4一1.5—6.O 微法 1.5
10 1.5—6.O一25 微法 2.5
11 6.0—25—60 微法 5.O
12 25—60一250 微法 10~
7R 电  阻   ~0.5

应用领域 APPLICATION FIELD

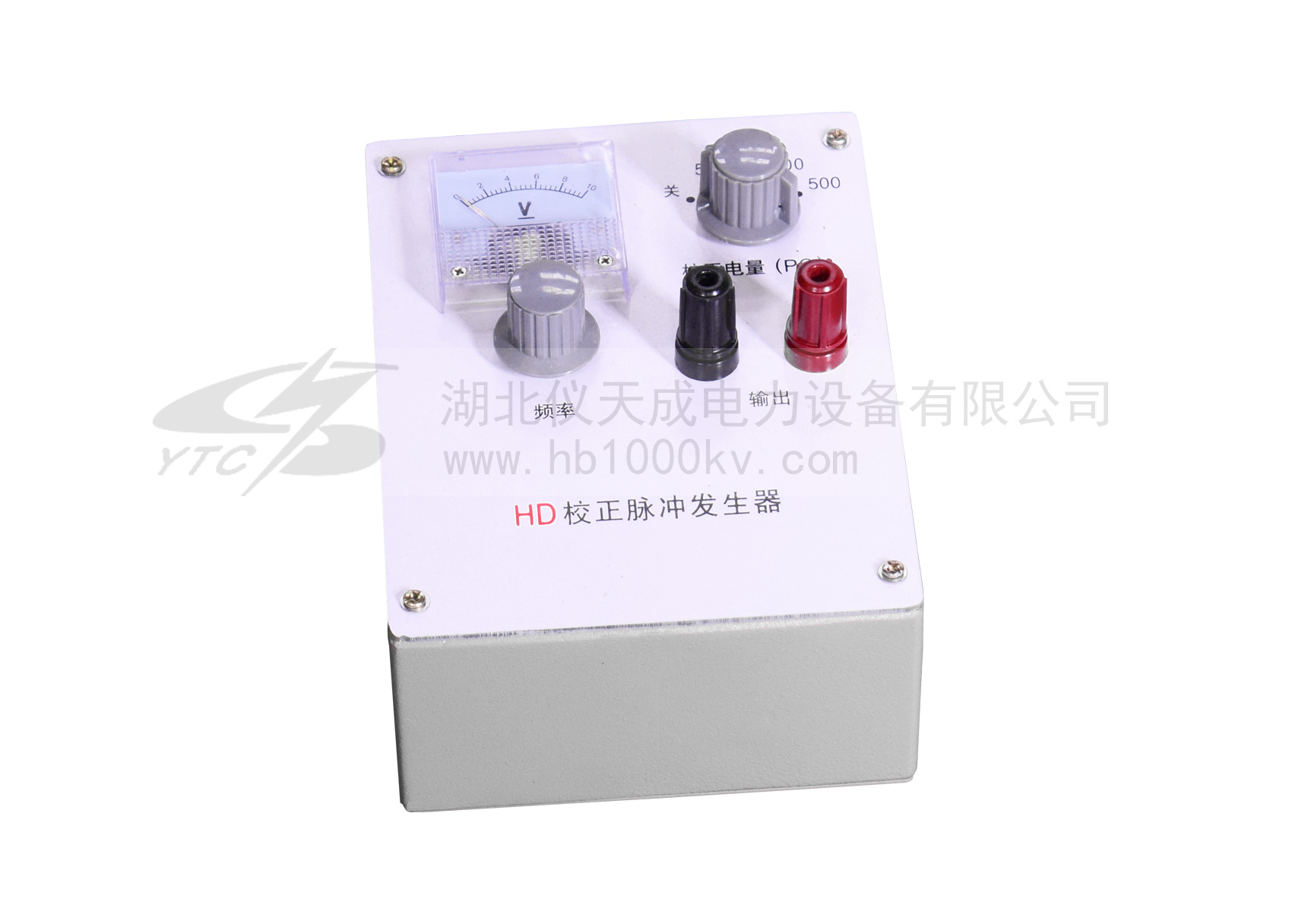

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
