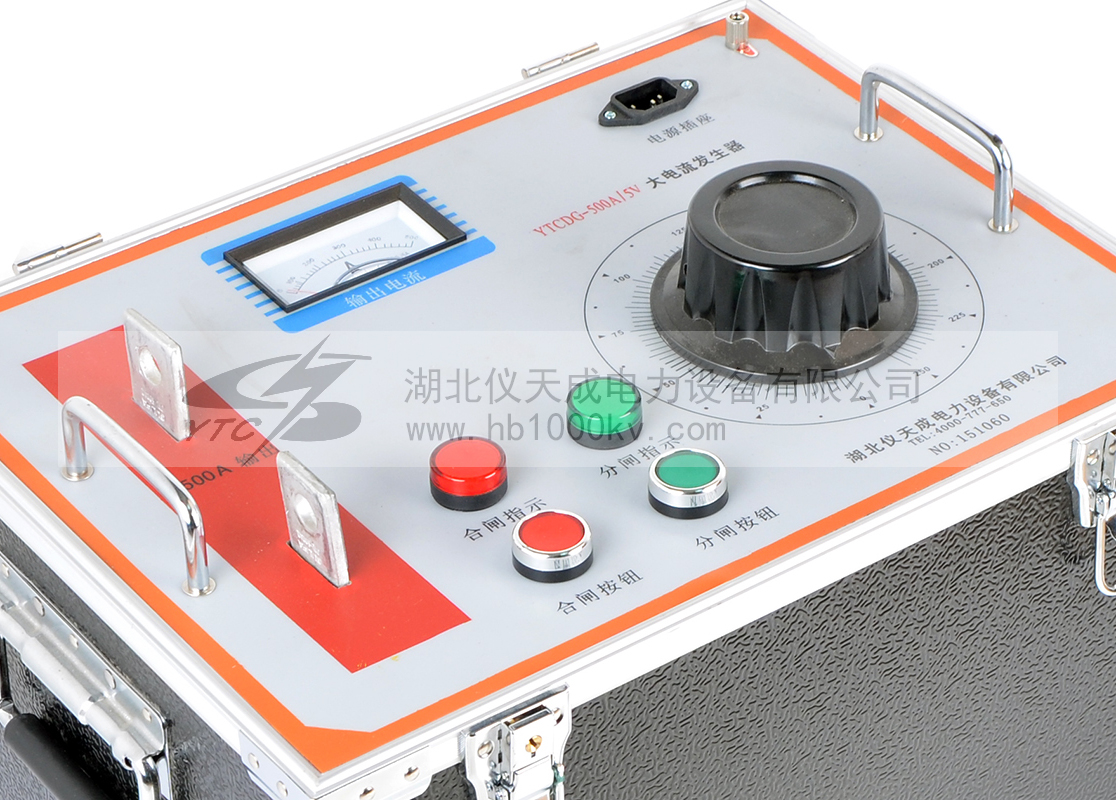

YTCDG大电流发生器

    YTCDG大电流发生器为低电压、大电流干式试验变压器。适用于频率50HZ开关,电流互感器或其他电器设备的升流及负载试验。
    - 输出电压高,负载能力强

    - 配有电流互感器,能方便监视试验电流
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介:
    大电流发生器是各行各业在电气调试中需要大电流场所的需要设备,应用于发电厂、变配电站、电器制造厂及科研、试验室等单位,属于短时或断续工作制。
   YTCDG大电流发生器为低电压、大电流干式试验变压器。适用于频率50HZ开关,电流互感器或其他电器设备的升流及负载试验。YTCDG系列大电流发生器采用一体化结构,操作和数据读取较为方便,是各行业在电气调试中需要大电流场所的需要设备。它具有体积小、重量轻、性能好,使用维修方便等特点。

仪器特点:
1、
YTCDG系列大电流发生器为低电压大电流干式变压器,适用于频率50Hz开关、电流互感器或其它电气设备的升流及连续负载试验
2、YTCDG系列大电流发生器采用一体化结构,输出电压高,负载能力强,配有电流互感器,能方便监视试验电流。(4000A以上可 做成分体式结构)


产品别称:升流器、大电流测试设备、大电流试验装置、大电流发生器
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

该设备容量是按3分钟短时工作制设计,如用于断续工作时,通电时间应小于2.5分钟,工作周期应大于10分钟为宜,其规格及技术参数如下:
型号/规格 容量
(kVA)
初级 次级 尺寸
(mm)
重量
(kg)
结构
V1 A1 V2 A2
500A 3 200 15 6 500 440×300×550 45 一体
1000A 5 200 30 6 1000 500×380×600 78 一体
1500A 7.5 200 35 6.5 1500 570×440×750 92 一体
2000A 10 200 50 6. 2000 570×440×750 105 一体
2500A 15 380 40 6 2500 600×430×800
500*400*500
94
125
分体
3000A 18 380 45 6 3000 300×420×400
500×420×600
80
65
分体
4000A 24 380 63 6 4000 640×450×830 180 分体
5000A 30 380 79 6 5000 600×430×880
300×500×500
145
120
分体
6000A 36 380 95 6 6000 600×430×880
300×500×500
150
140
分体
8000A 48 380 125 6 8000 600×450×950
350×550×550
180
160
分体
10000A 60 380 158 6 10000 800×600×1100
380×550×600
200
180
分体

应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
