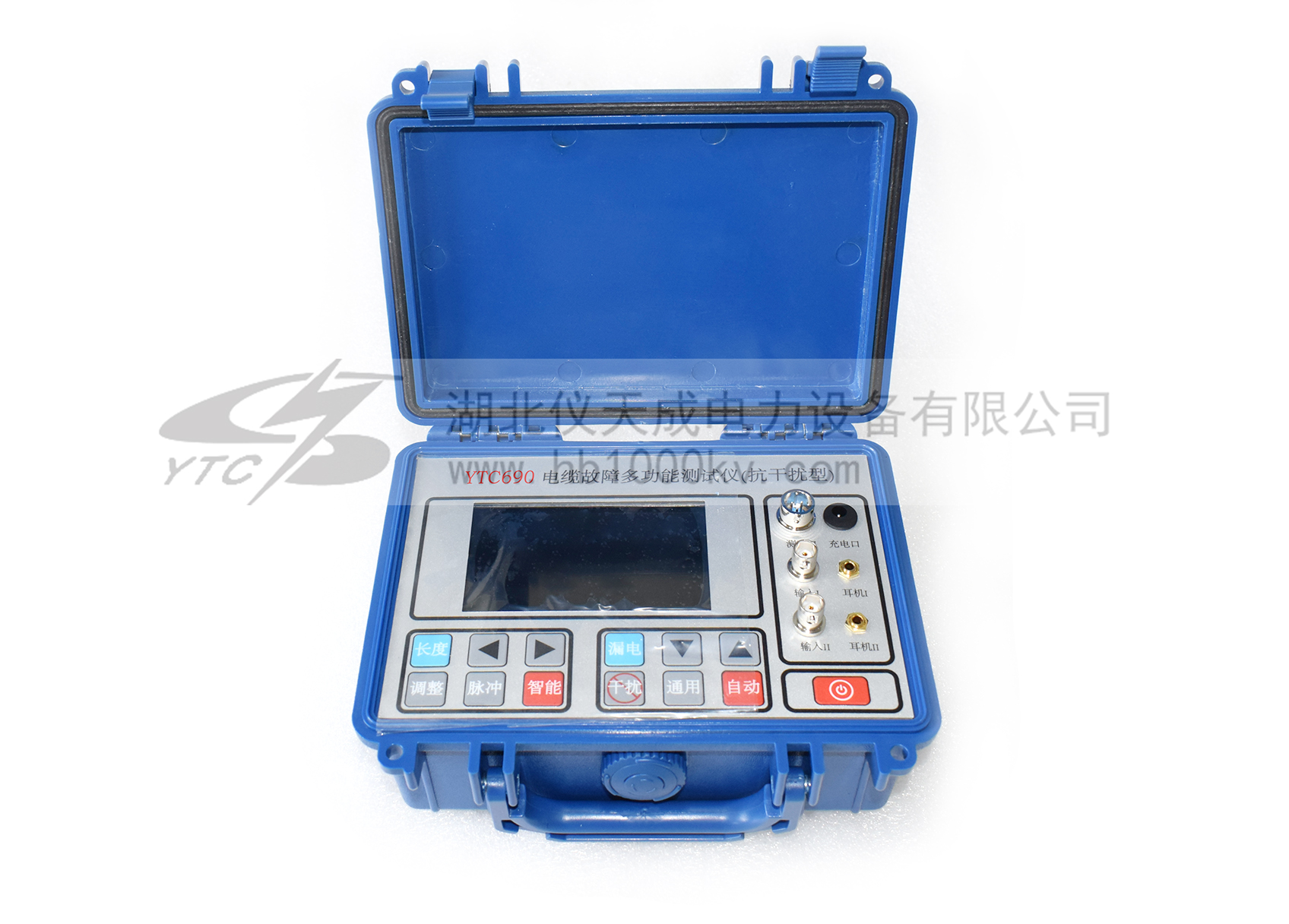

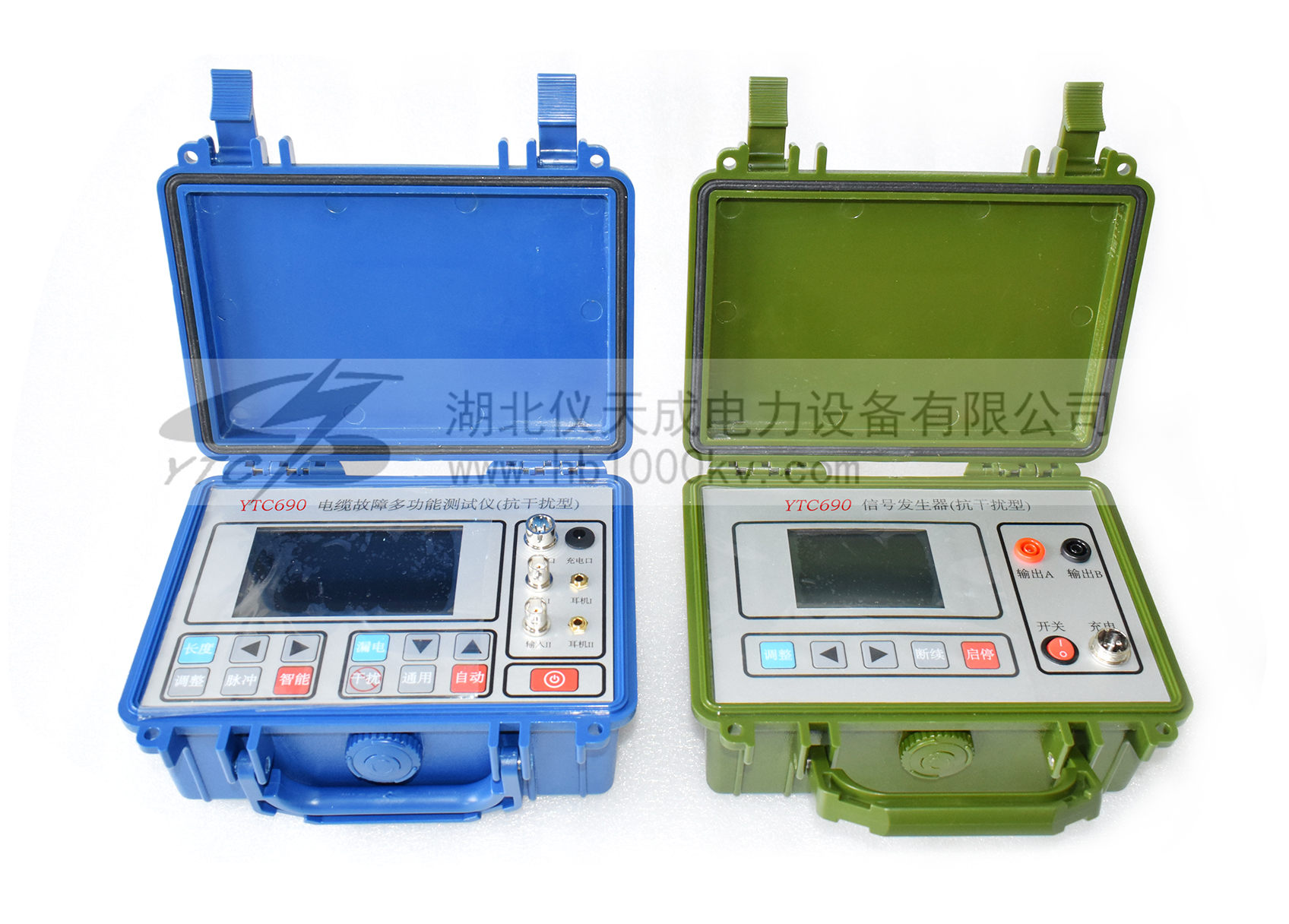

YTC690 电缆故障多功能测试仪

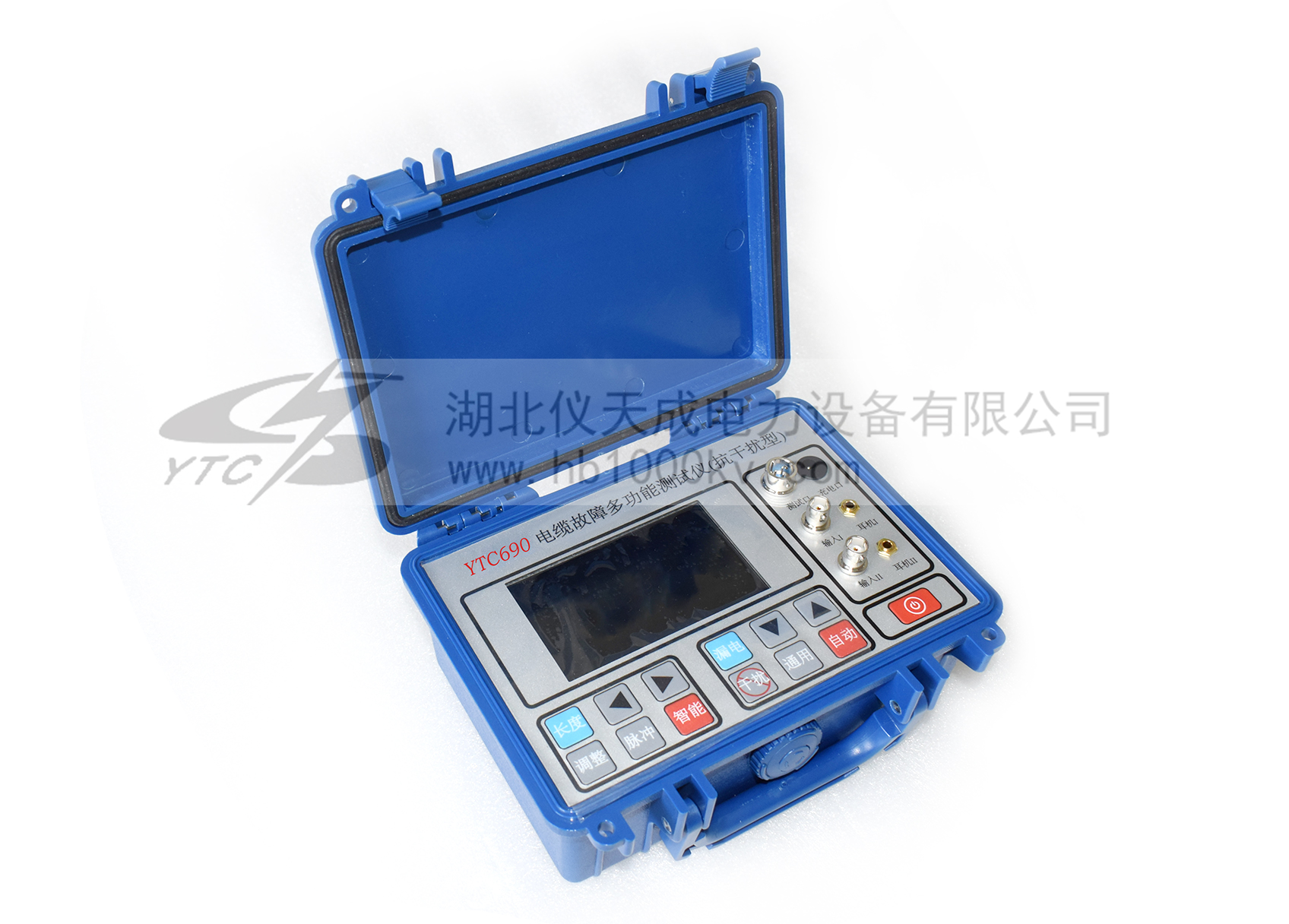

        YTC690电缆故障多功能测试仪(抗干扰型)采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的最新一代电缆测试产品。具有脉冲反射测试断线、短路长度,配合信号发生器探测铠装电缆准确的走向及对地漏电故障位置等功能,适用于测量低压铠装地埋电力电缆、视频监控电缆、有线电视同轴电缆、全塑电缆的断线、短路、对地漏电等故障的精确位置。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        YTC690电缆故障多功能测试仪(抗干扰型)采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的最新一代电缆测试产品。具有脉冲反射测试断线、短路长度,配合信号发生器探测铠装电缆准确的走向及对地漏电故障位置等功能,适用于测量低压铠装地埋电力电缆、视频监控电缆、有线电视同轴电缆、全塑电缆的断线、短路、对地漏电等故障的精确位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。在路灯电缆维护、农田水浇地电缆故障查修、小区及园林绿化带电缆、野外动力电缆、高速公路、厂矿企业、通信基站等直埋供电电缆故障排查中广泛应用。本仪表在上一代产品的基础上,优化了抗干扰算法,具有超强抗干扰能力,能在高压线、电缆沟、配电箱位置测试使用。

二 .产品特点
● 大屏幕彩色液晶显示(480*280点阵),不论白天还是夜晚都清晰可见。人性化界面中文菜单设计,按键分区,设计更人性化,让用户更好操作机器 。
● 增加专用抗干扰线路板,软硬件结合,更强抗干扰
● 优化产品算法,加强抗干扰能力,使用更高效快捷。
● 结合了脉冲反射测试法、跨步电压法、电磁感应法,可以测试断线、混线、严重绝缘不良、对地漏电等类型的故障。
● 保留有手动分析功能,可以选择不同的测试范围分析故障波形。
● 波形对比功能,可以同时显示2个波形,通过对比好线和故障线波形的差异确定故障位置。
● 采用自动增益和自动阻抗平衡技术,替代繁琐的电位器调节。

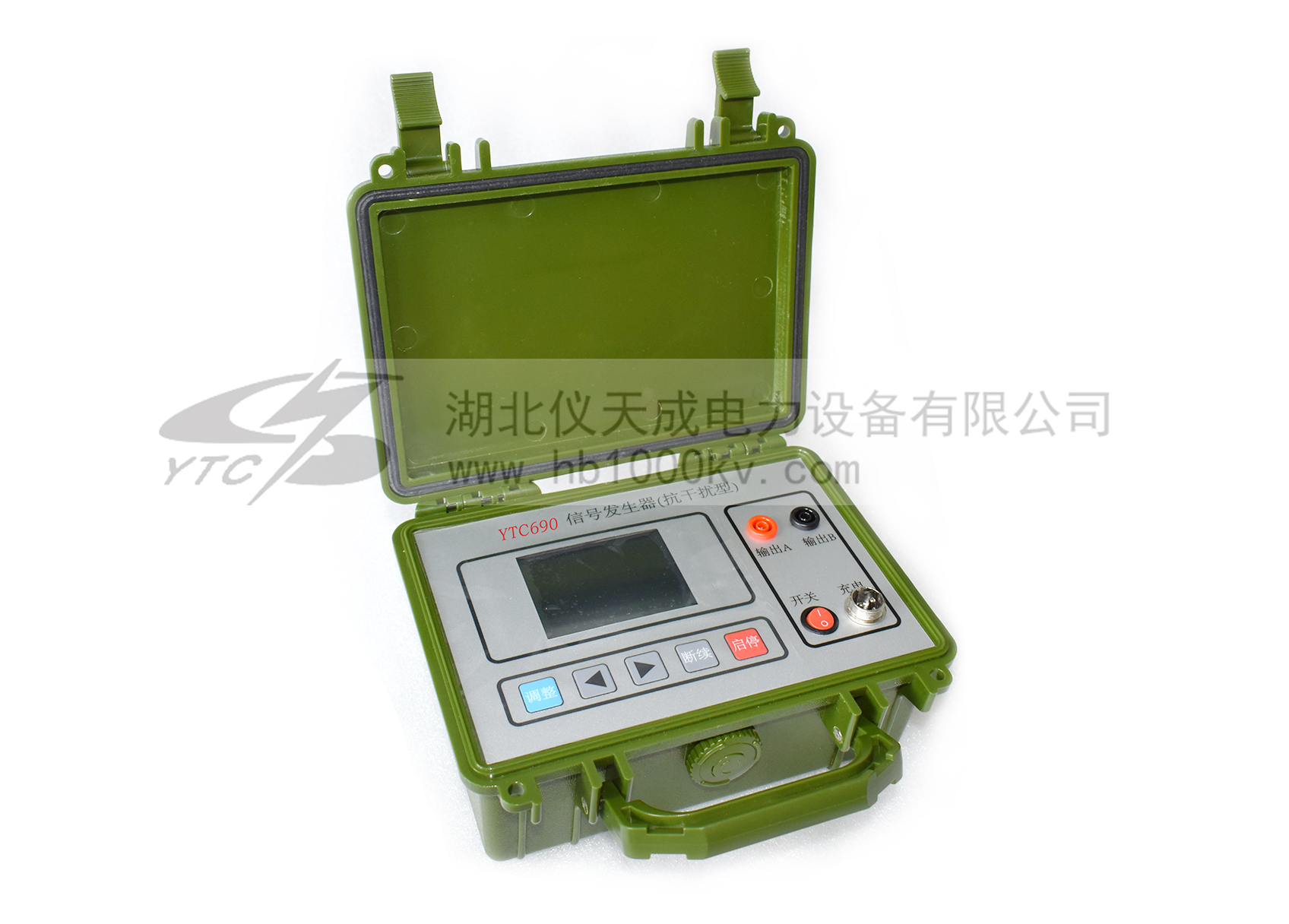

● 配合信号发生器探测铠装地埋电缆准确走向及对地漏电位置。
● 采用可充电锂电池,智能充电,无需值守。
● 体积小,重量轻,便于携带。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

脉冲反射测试法 ● 最大量程:8km(16km/32km可定制)
● 测试盲区:0m
● 测试精度:最高1m
● 脉冲宽度:40ns-10μs自动调节
● 阻抗平衡自动调节
● 增益调节:自动和手动相结合

路径/漏电测试单元 ● 适用对地绝缘阻值小于500KΩ的漏电(相地、相铠、相间绝缘不良)故障。
● 测试精度:不大于1米。
● 测试电缆地埋深度不小于3米;
● 双通道设置:
抗干扰模式只能在通道I使用。
1)通道I:内部采用了高性能滤波电路,可以和探杆配合测试直埋电缆漏电位置,也可以和探头配合测试线路的路径走向和漏电位置。
2)通道II:内部采用了全频接收电路,可以和探杆配合测试直埋电缆漏电位置。(这个通道只是一个备用通道,如果通道I没有问题,通道II可以不用。)

充电时间 约3小时

充满后连续工作时间 8小时

体积 220×160×90 mm3
重量 1.3KG

应用领域 APPLICATION FIELD

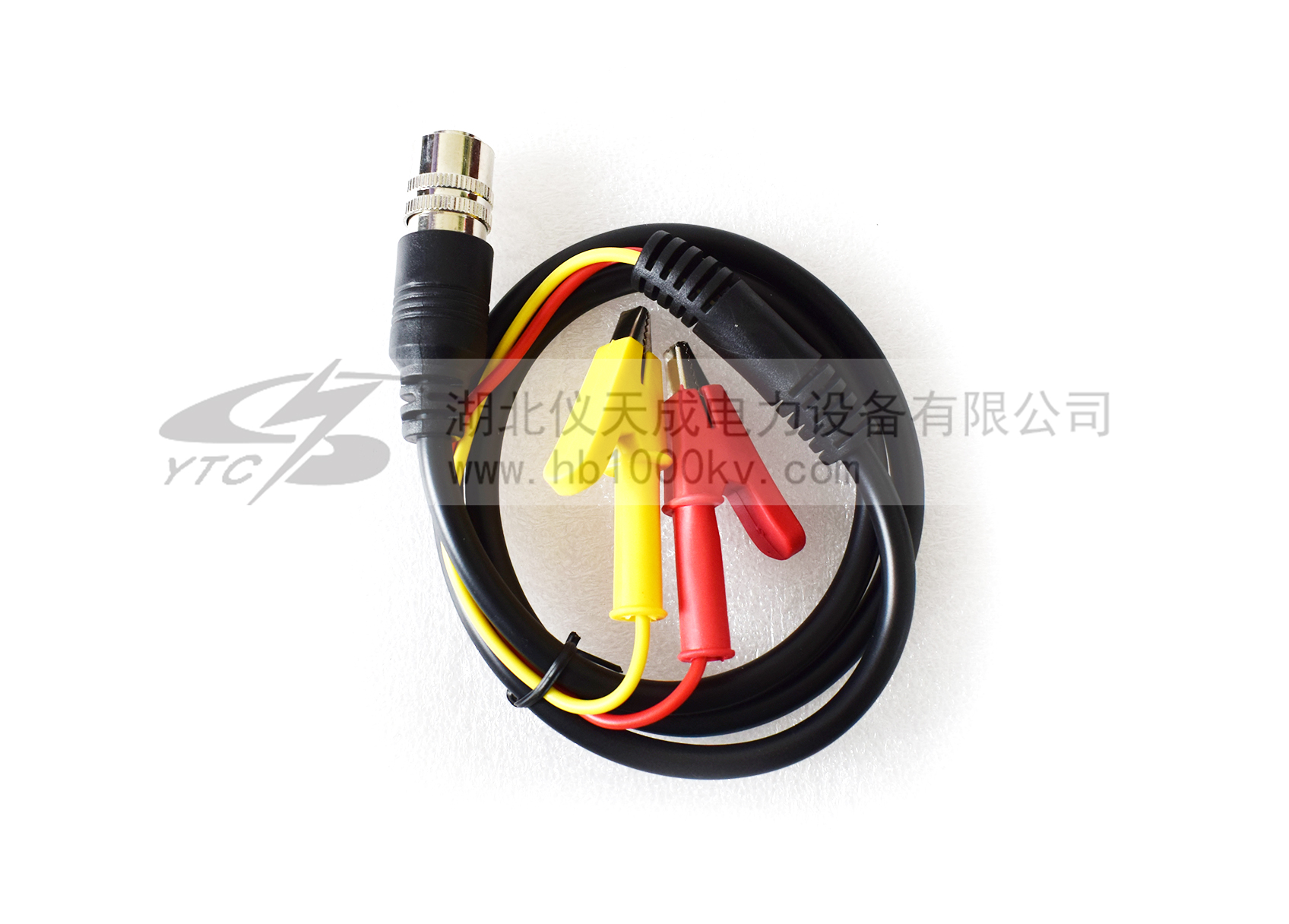

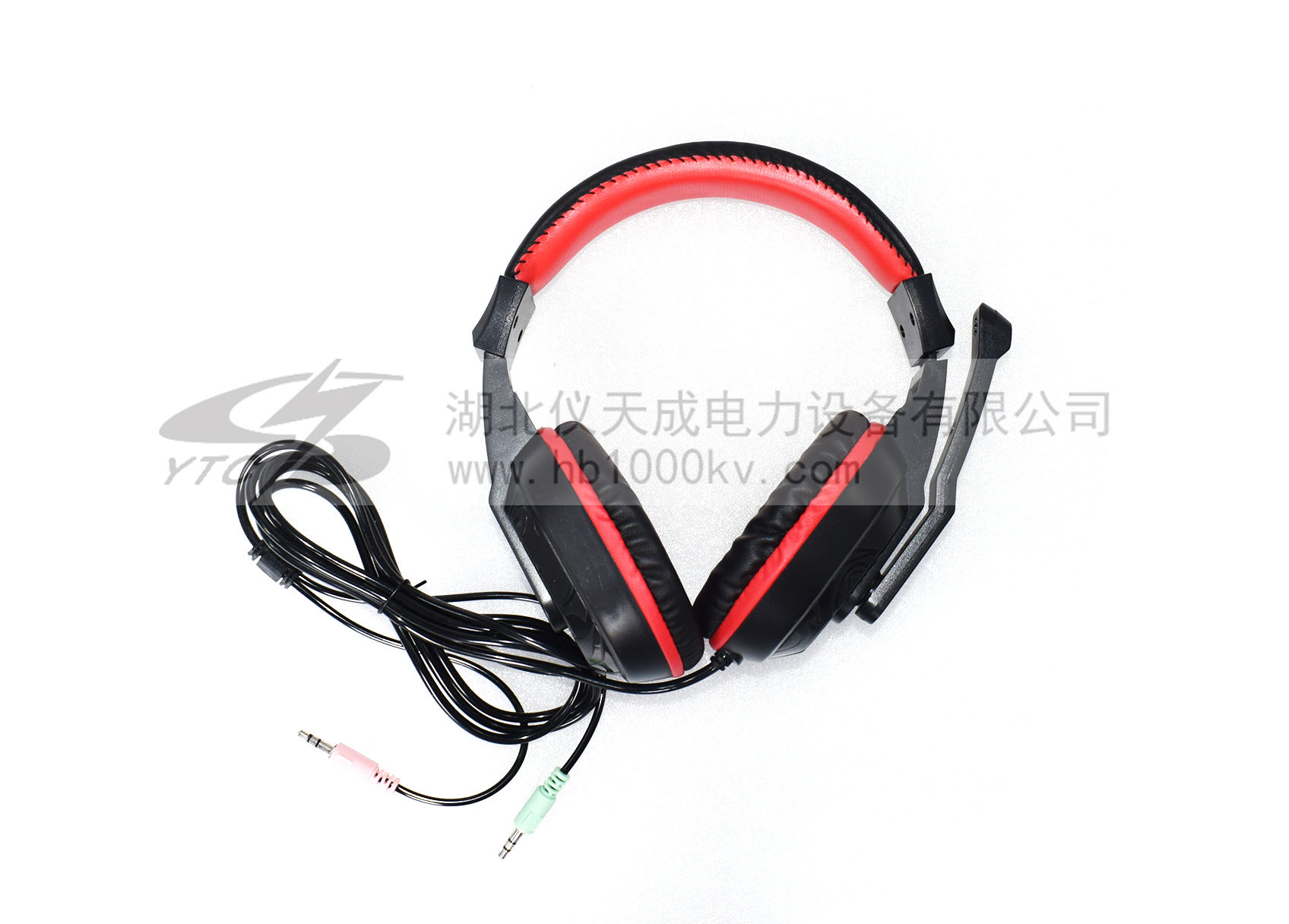

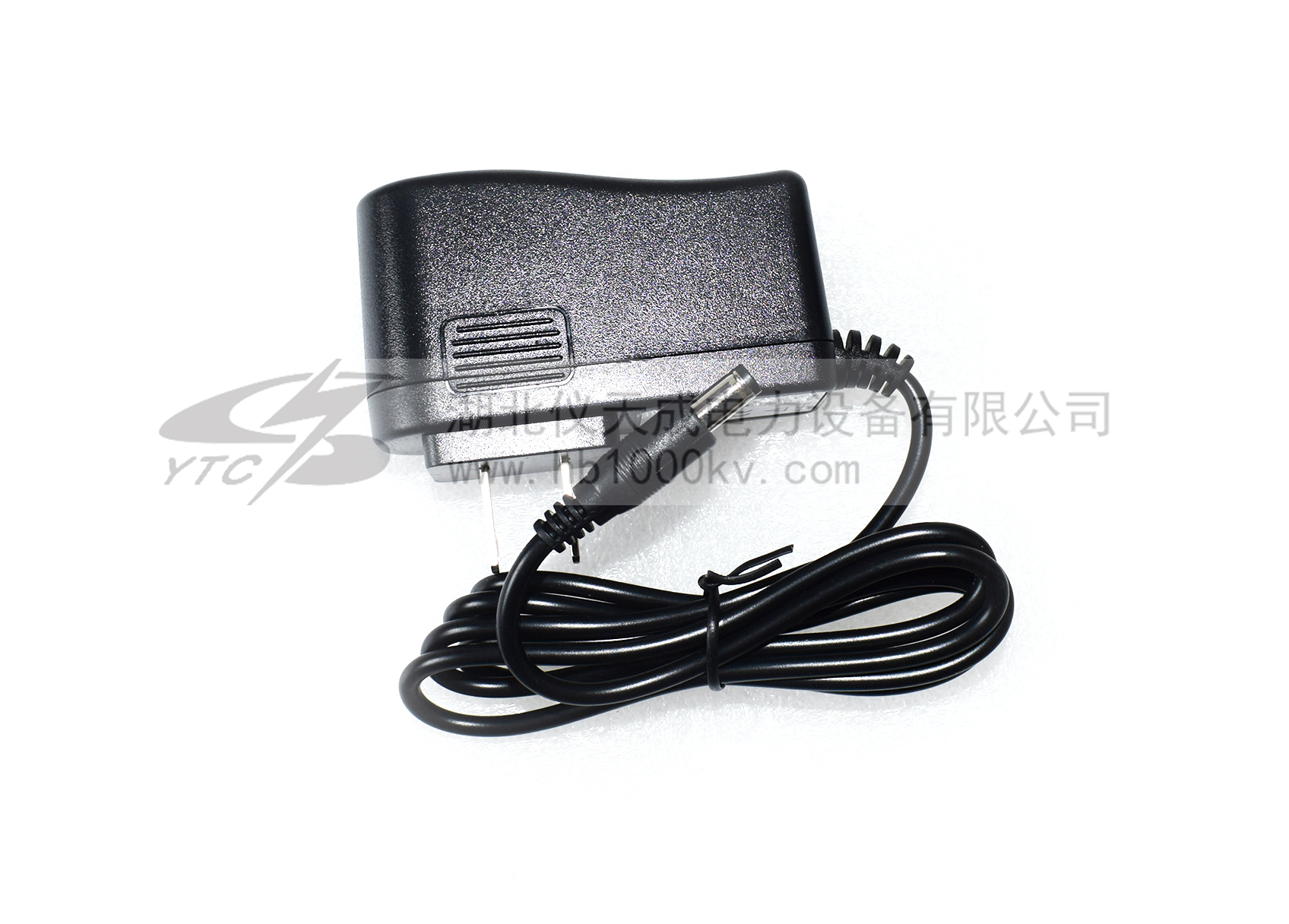

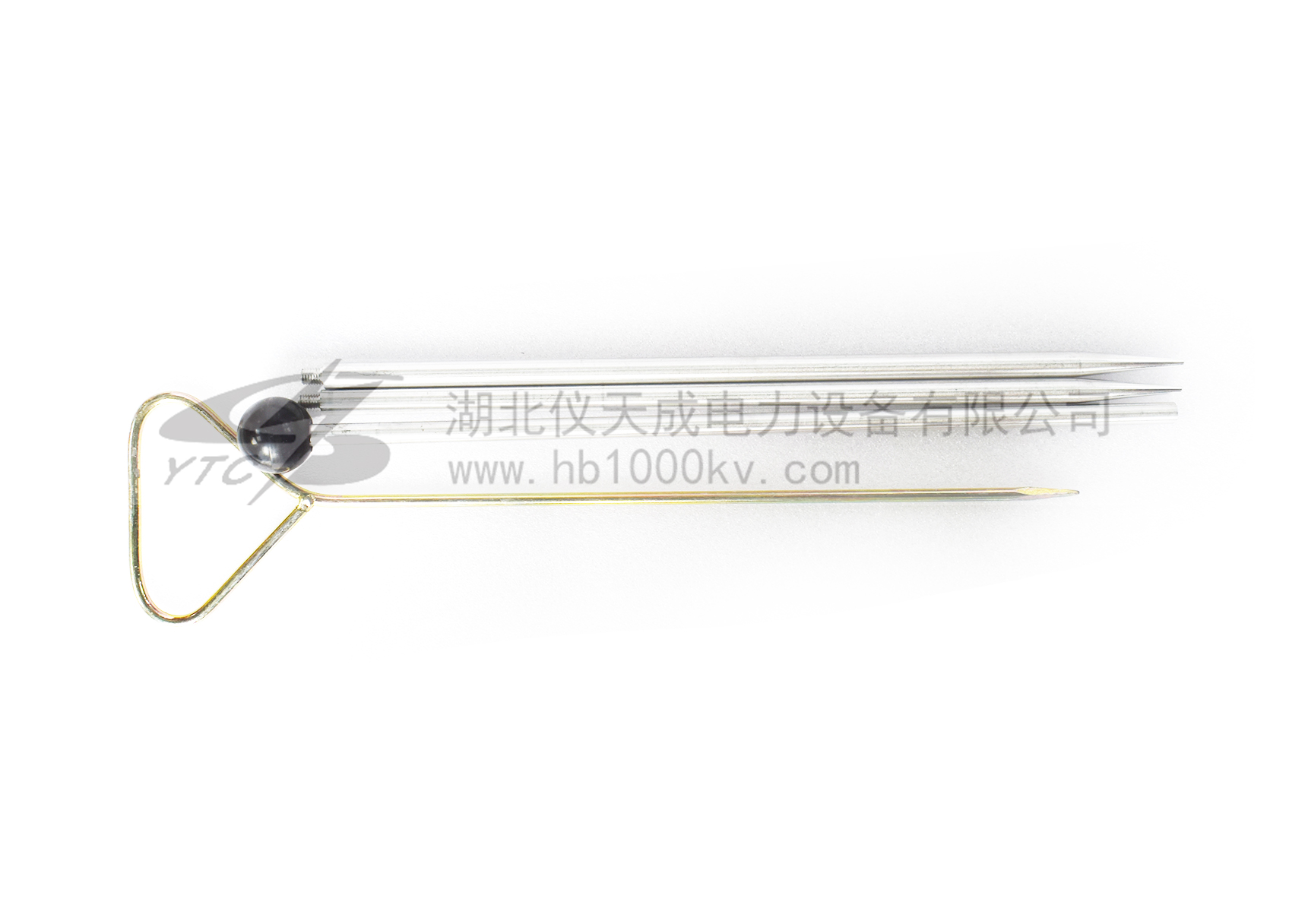

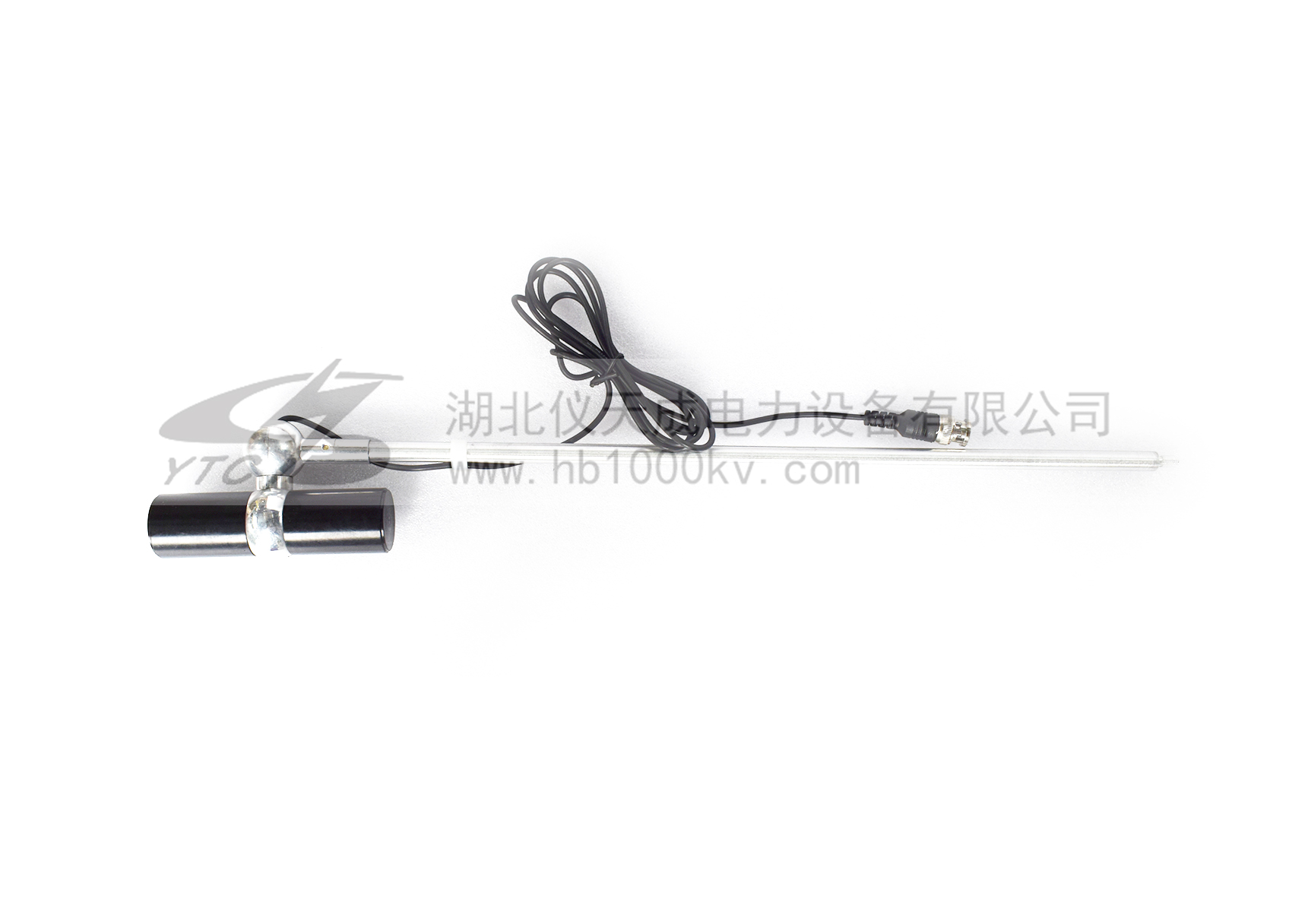

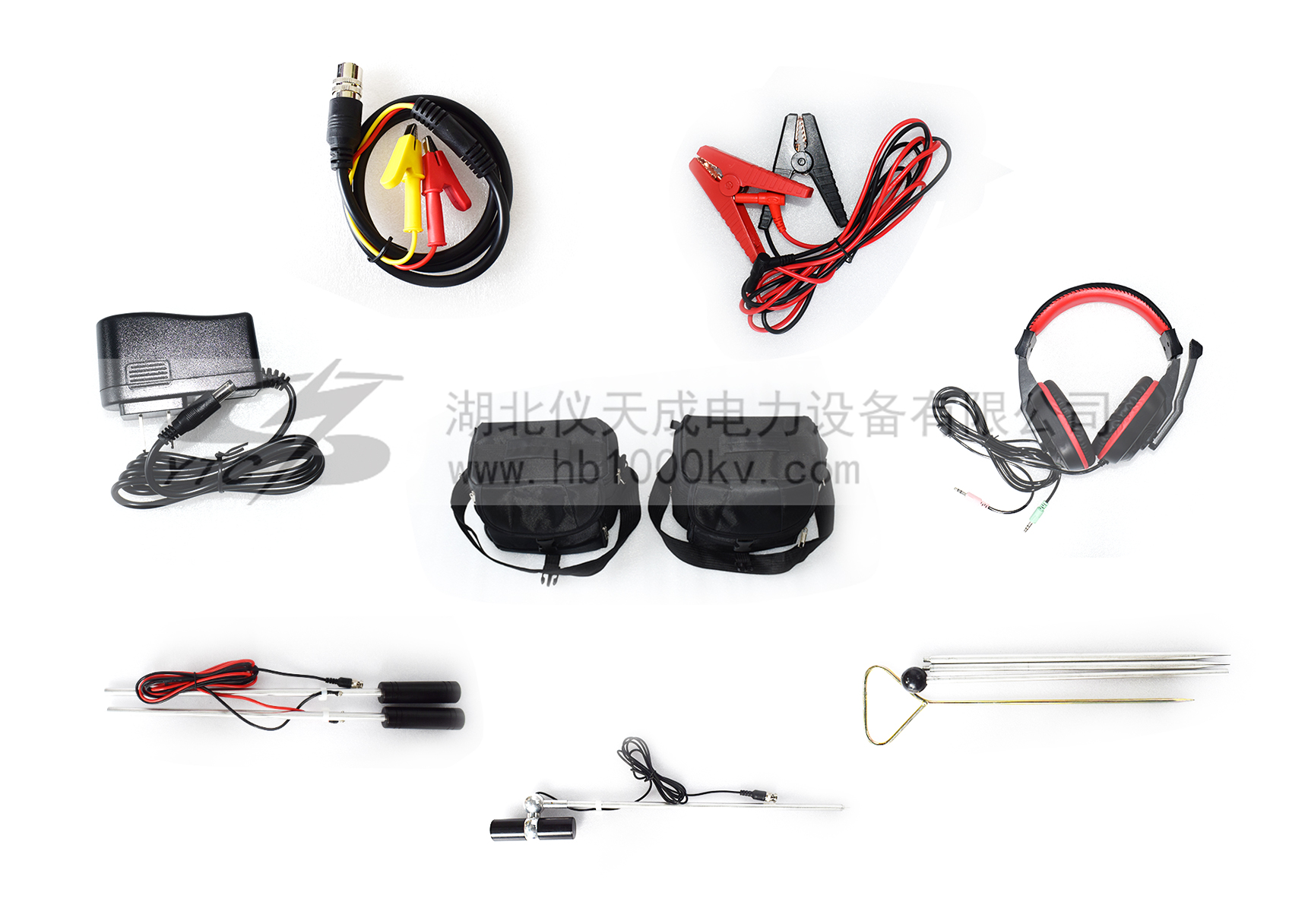

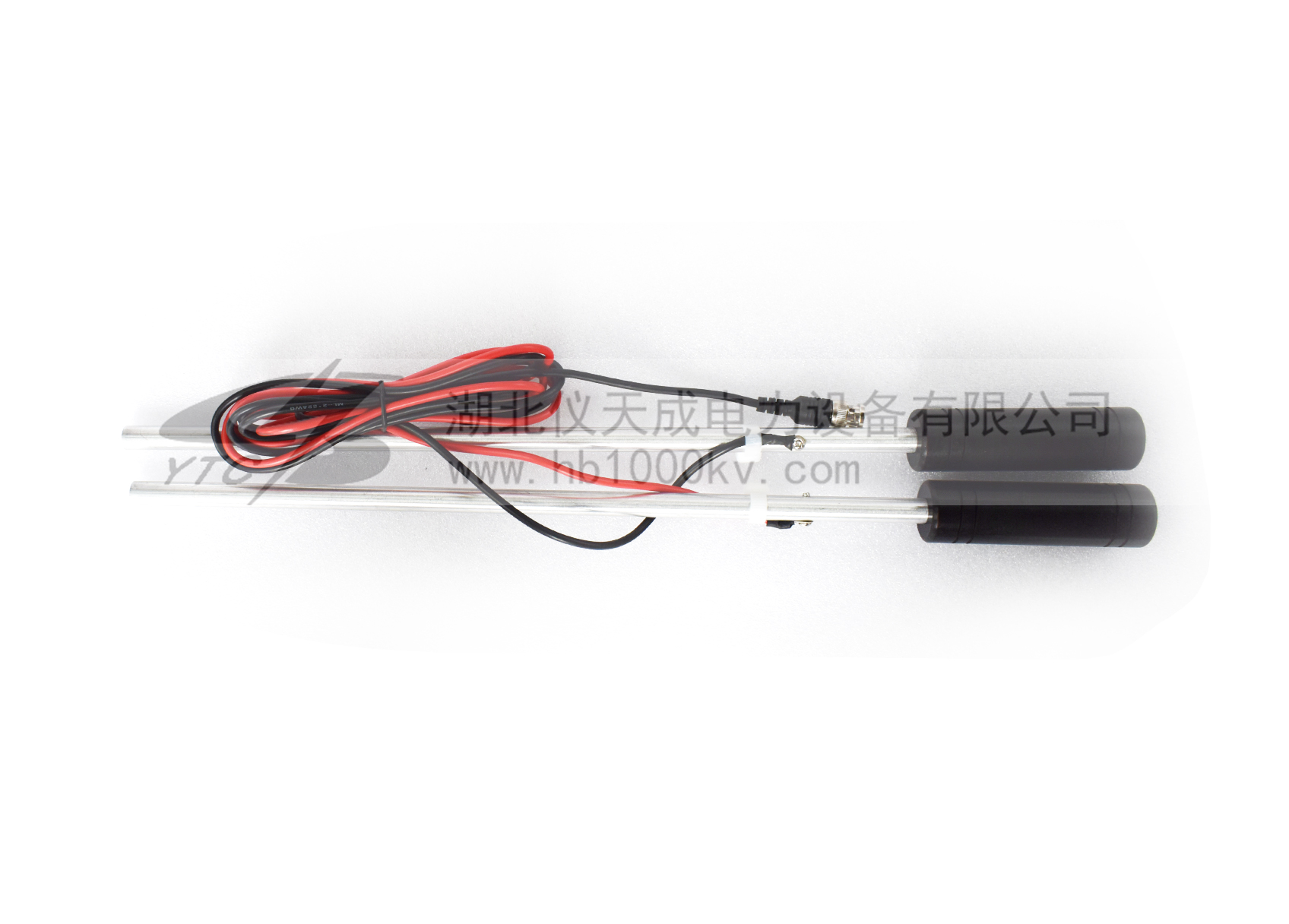

附件配件 ACCESSORIES ACCESSORIES
