YTC2880C接地电阻测试仪

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

产品简介 PRODUCT INTRODUCTION

YTC2880C接地电阻测试仪是一款专为现场测量接地电阻、直流电阻、土壤电阻率、接地电流、接地电压而精心设计制造的高端仪表。仪表采用先进数字处理技术，具有二线法、三线法、四线法、选择法、双钳法等各种测量方法选择，仪表导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强，确保测量的高精度、高稳定性和高可靠性。仪表采用大口径电流钳设计，可应对各种场合的测试需求，可测量大尺寸接地引下线的接地电阻值，可灵活测量单点和网状接地等各种复杂接地结构的接地电阻值，测量并联接地系统时无需断开任何并联接地极，极大地提高了测量的方便性，为接地性能测试提供了完美的解决方案。

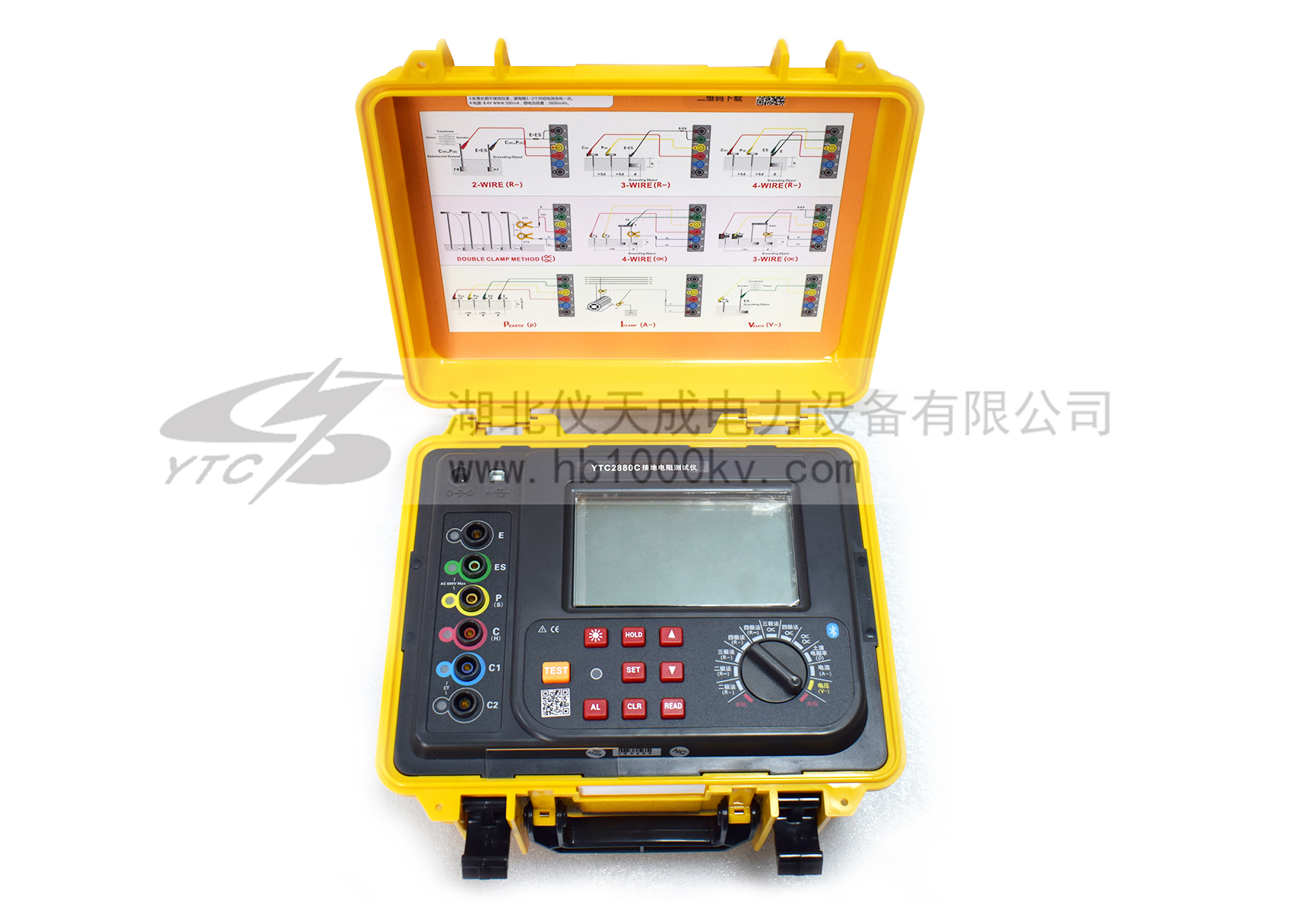

YTC2880C接地电阻测试仪由主机、电流钳(双钳)、测试线、辅助接地棒、通讯软件、通讯线等组成。主机超大LCD显示，具有背光、棒图指示，一目了然。仪表具有存储功能，时钟功能，自动存储含有日期时间的测试结果2000组。仪表具有支持安卓系统的蓝牙通讯功能，安装APP后可在移动终端进行测试或读取测试记录，给你带来全新体验。仪表具有USB接口，存储数据通过USB接口上传PC机，通讯软件可以实现历史记录数据读取、查阅、保存、报表、打印等功能。仪表广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等行业。

YTC2880C接地电阻测试仪性能特点：
1. 独特设计的插孔指示灯，准确指示插孔位置，避免操作失误。
2. 12档位功能选择旋钮，各种测试方法展示无遗，使得操作简易快速。
3. 仪表具有蓝牙通讯功能支持安卓系统，用户可使用移动终端非常方便地进行测试操作或读取含有日期时间的测试结果。
4. 仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，特别适合在户外工地使用。
5. 仪表配有大容量可充电锂电池组。USB接口数据上传功能。

技术参数 TECHNICAL PARAMETERS

1．基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	----
环境湿渡	40%～60%	＜80%	----
仪表工作电压	7.8V±0.1V	DC 7.8V±0.6V	----
辅助接地电阻值	＜100Ω	＜5kΩ
干扰电压	应避免	＜20V
干扰电流	应避免	＜2A
测R时电极间距	a＞5d	a＞5d
测ρ时电极间距	a＞20h	a＞20h

2．一般规格

功能	接地电阻、直流电阻、土壤电阻率、接地电压、接地电流测量
电源	DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V
背光	可控背光，适合昏暗场所使用
测量方法	直流电阻	直流电阻二极法
		直流电阻四极法
	接地电阻	接地电阻二极法
		接地电阻三极法
		接地电阻四极法
		接地电阻单钳三极法（选择法）
		接地电阻单钳四极法（选择法）
		接地电阻双钳法
		土壤电阻率(温纳法)
	接地电流	电流钳测量
	接地电压	平均值整流
测试频率	128Hz/111Hz/105Hz/94Hz(AFC自动选频)
短路测试电流	AC 250mA max
开路测试电压	AC 40V max
电极间距范围	1m～100m
显示模式	4位超大LCD显示，带背光
测量指示	测量中LED闪烁指示，LCD倒计数显示
LCD尺寸	128mm×75mm
LCD显示域	124mm×67mm
仪表尺寸	高宽厚：280mm×260mm×160mm
电流钳尺寸	高宽厚：223mm×120mm×39mm
测试线	4条：红色20m，黑色20m，黄色10m，绿色10m各1条
简易测试线	2条：红色1.6m，黑色1.6m各1条
辅助接地棒	4根：φ9mm×230mm（935g）
电流钳	2把：蓝黑插头，红黑插头各1把
电流钳口径	φ70mm
电流钳引线	长2m
测量时间	交流电流：约2次/秒对地电压：约2次/秒接地电阻：约7秒/次
测量次数	5000次以上(短路测试，测1次，停30秒再测)
线路电压	AC 600V以下测量
通讯方式	蓝牙模块，USB接口，存储数据可以通过软件上传电脑
通讯线	USB通讯线1条，长1.5m
数据保持	保持数据时“HOLD”符号指示
数据存储	2000组，显示“FULL”符号表示存储已满
数据查阅	查阅数据时“READ”符号指示
溢出显示	超量程溢出时“OL”符号指示
电流钳低电流指示	选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时，显示“ ”符号,此时应检查CT2电流钳的钳入方向
干扰测试	自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
辅助接地测试	具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
报警功能	测量值超过报警设定值时，“嘟--嘟--嘟--”蜂鸣声报警提示
自动关机	开机15分钟后自动关机
工作电流	背光：25mA Max(单独背光耗电)
	待机：25mA Max(开机后背光关闭)
	测量：150mA Max(背光关闭)
质量	仪表：约3490g(含电池)
	电流钳：约1100g(2把)
	总重量：约6800g（含附件）
电池电压	当电池电压降到约DC 7.2V±0.1V时，电池电压低符号“”显示，提醒仪表需进行充电
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-20℃～60℃；70%RH以下
防护等级	IP65（合盖时）
过载保护	测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004(接地电阻表)； JJG 1054-2009(钳形接地电阻仪)。

3．基准条件下基本误差及性能指标

测量功能	测量范围	精度	分辨率
二三四线法测量接地电阻(R～)、直流电阻(R—)	0.000Ω～9.999Ω	±2%rdg±0.05Ω	0.001Ω
	10.00Ω～29.99Ω	±2%rdg±5dgt	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～2999Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～300.00kΩ	±4%rdg±3dgt	10Ω
选择法测量接地电阻(R～)	0.000Ω～9.999Ω	±2%rdg±0.05Ω	0.001Ω
	10.00Ω～29.99Ω	±2%rdg±5dgt	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
双钳法测量接地电阻(R～)	0.01Ω～0.99Ω	±10%rdg±5dgt	0.01Ω
	1.0Ω～29.9Ω		0.1Ω
	30Ω～100Ω		1Ω
土壤电阻率(ρ)	0.00Ωm～99.99Ωm	根据R的测量精度而定 (ρ=2πaR a:1 m～100m； π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9000kΩm		1kΩm
接地电压（V～）50Hz/60Hz	AC 0.0～100.0V	±2%rdg±3dgt	0.1V
接地电流（A～） 50Hz/60Hz	AC 0.00mA～600.0A	±2%rdg±3dgt	0.01mA

注：
1.
rC max或rP max时的附加误差≤±5%rdg±5dgt。
(rC max: 4kΩ+100R＜50kΩ, rP max: 4kΩ+100R＜50kΩ)
2.
5V干扰电压时的附加误差≤±5%rdg±5dgt。
