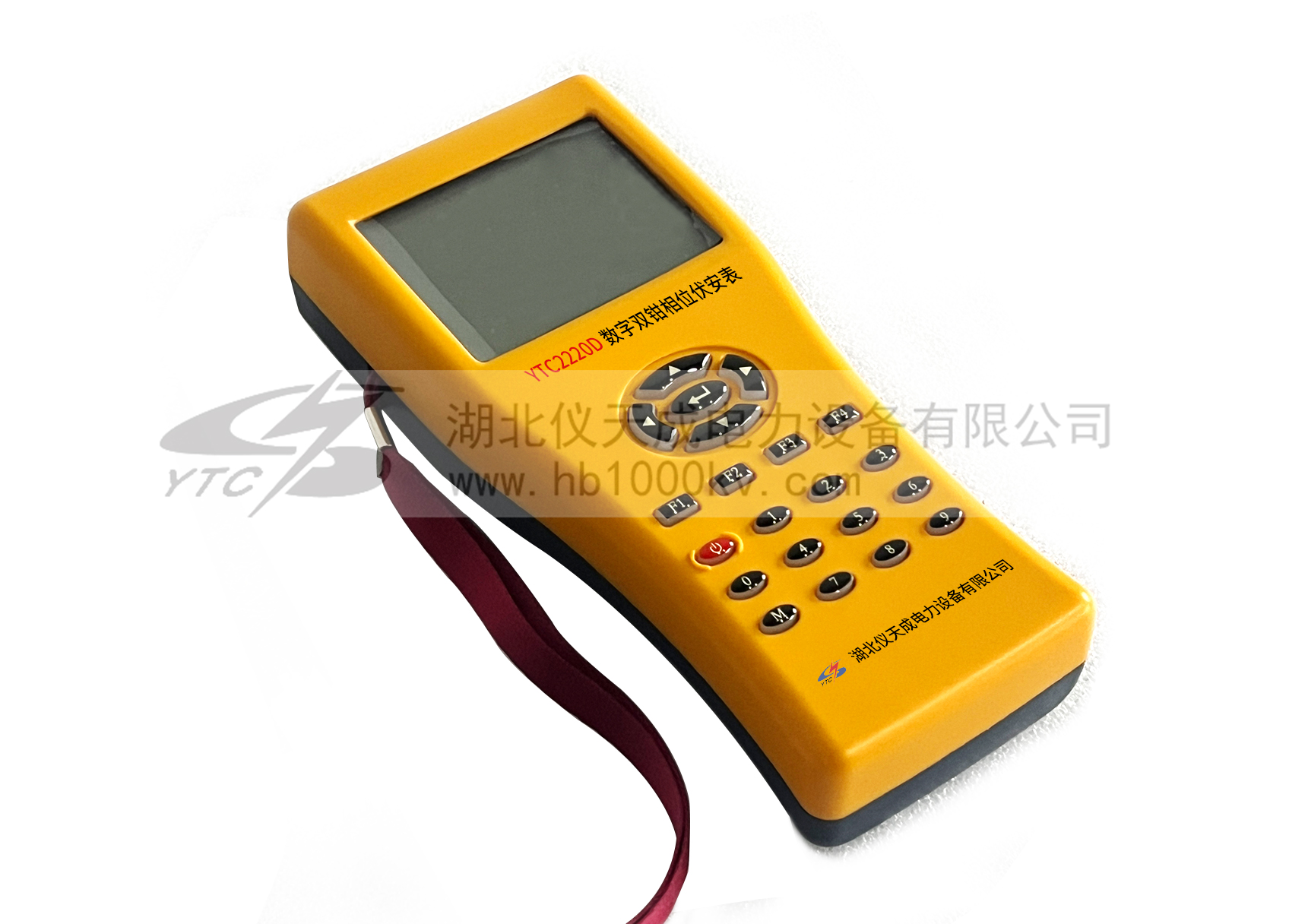

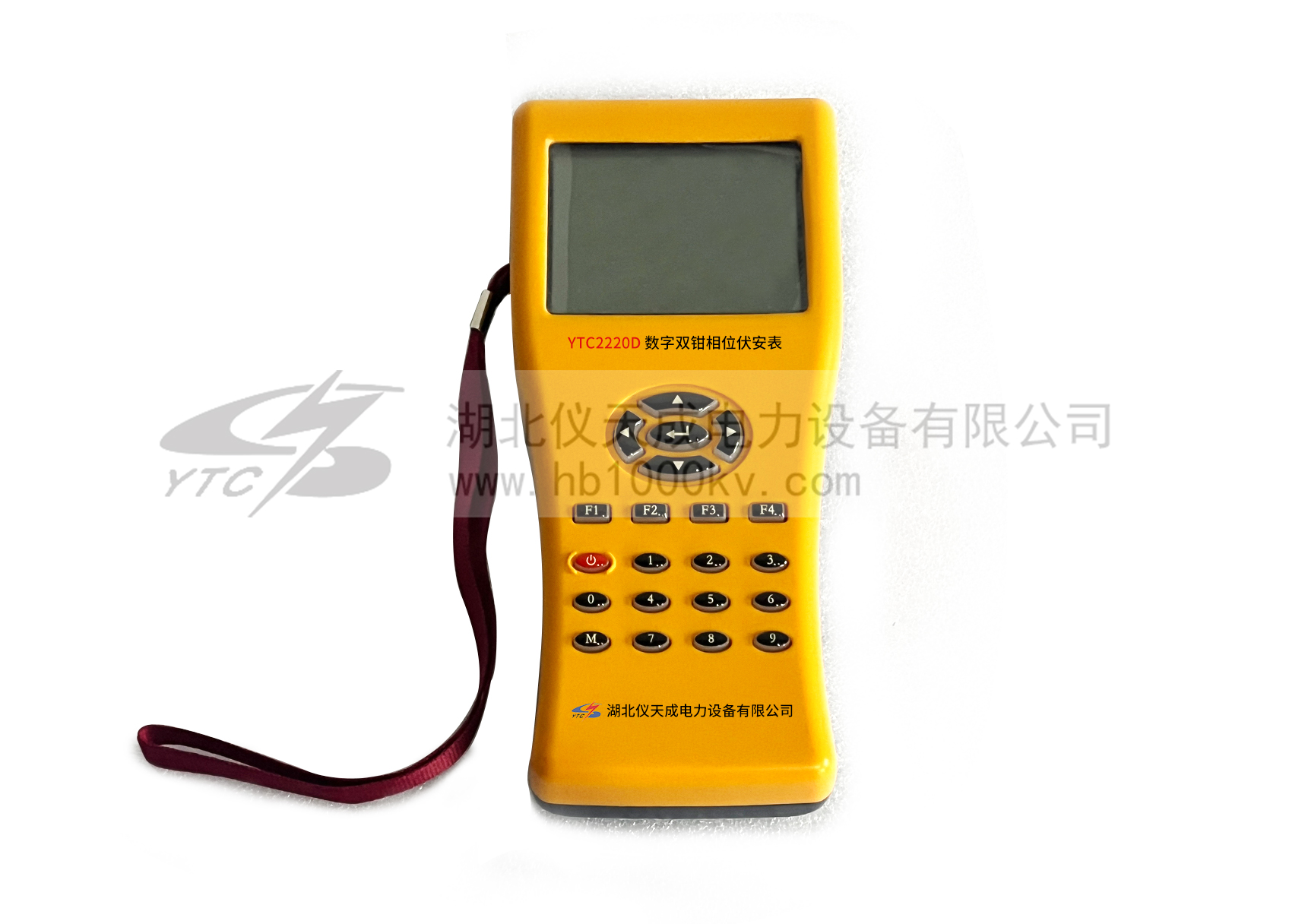

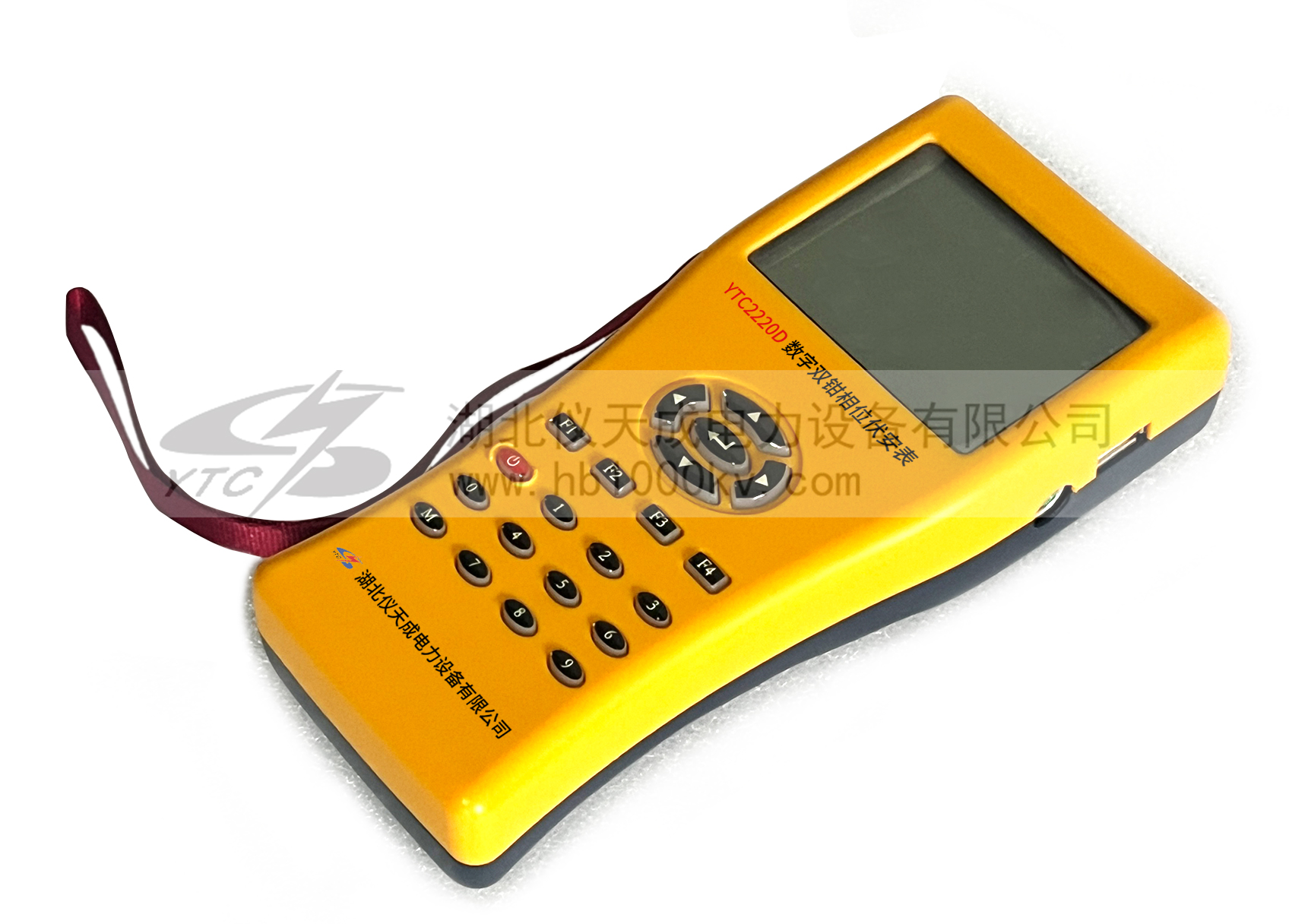

YTC2220D 数字双钳相位伏安表

YTC2220D 手持式双钳数字相位伏安表是专为现场测量电压、电流、功率、功率因数及频率、相位而设计的一种低价位、手持式、双通道输入测量仪器。该表可以方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，电网并网前核相，测试二次继电保护回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

主要特点：

1. 采用65X50大屏幕液晶显示屏，高亮度背光。
2. 直接功能键操作，无须换档自动切换量程。
3. 测量电压、电流真有效值，显示U-U、U-I、I-I各种相位关系，实时测量有功功率、无功功率、视在功率、频率及功率因数。
4. 一屏显示3组数据，界面显示直观清晰，测量数据可锁定。
5. 电池供电，关闭背光灯可连续工作10小时以上，开启背光时可连续工作5小时以上，具有欠电指示。
6. 电流幅相特性平坦,可在5mA-10A范围内准确测量相位。

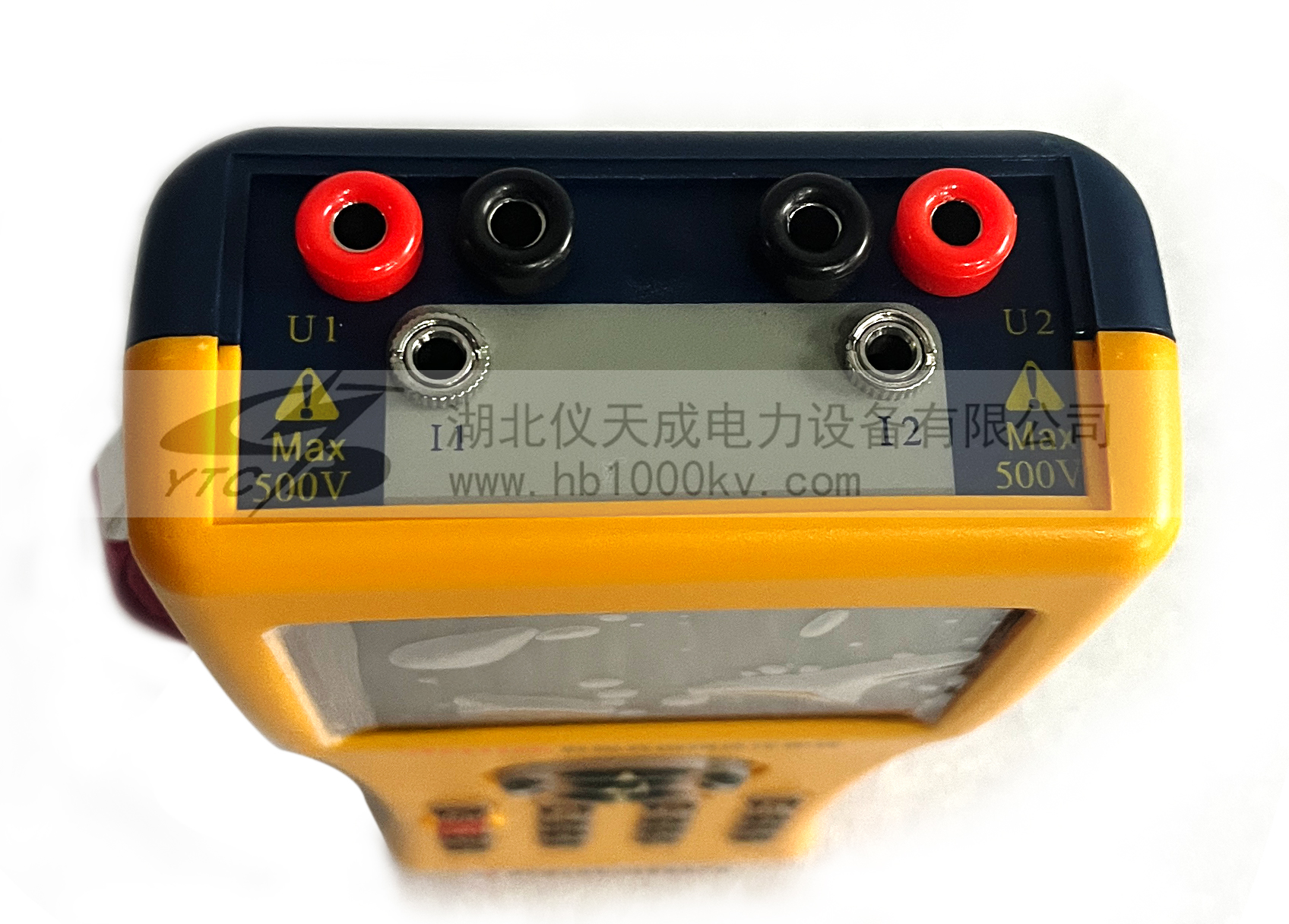

7. 双通道对称设计，相互绝缘，安全可靠, 可检测判别变压器的接线组别和用于并网前核相，测U-U相位值时，两电压输入回路绝缘隔离,不会造成被测线路短路以至烧毁仪表。
8. 测量端无任何信号接入时仪器自动关机进行节电管理，有信号接入正常工作状态时不关机。

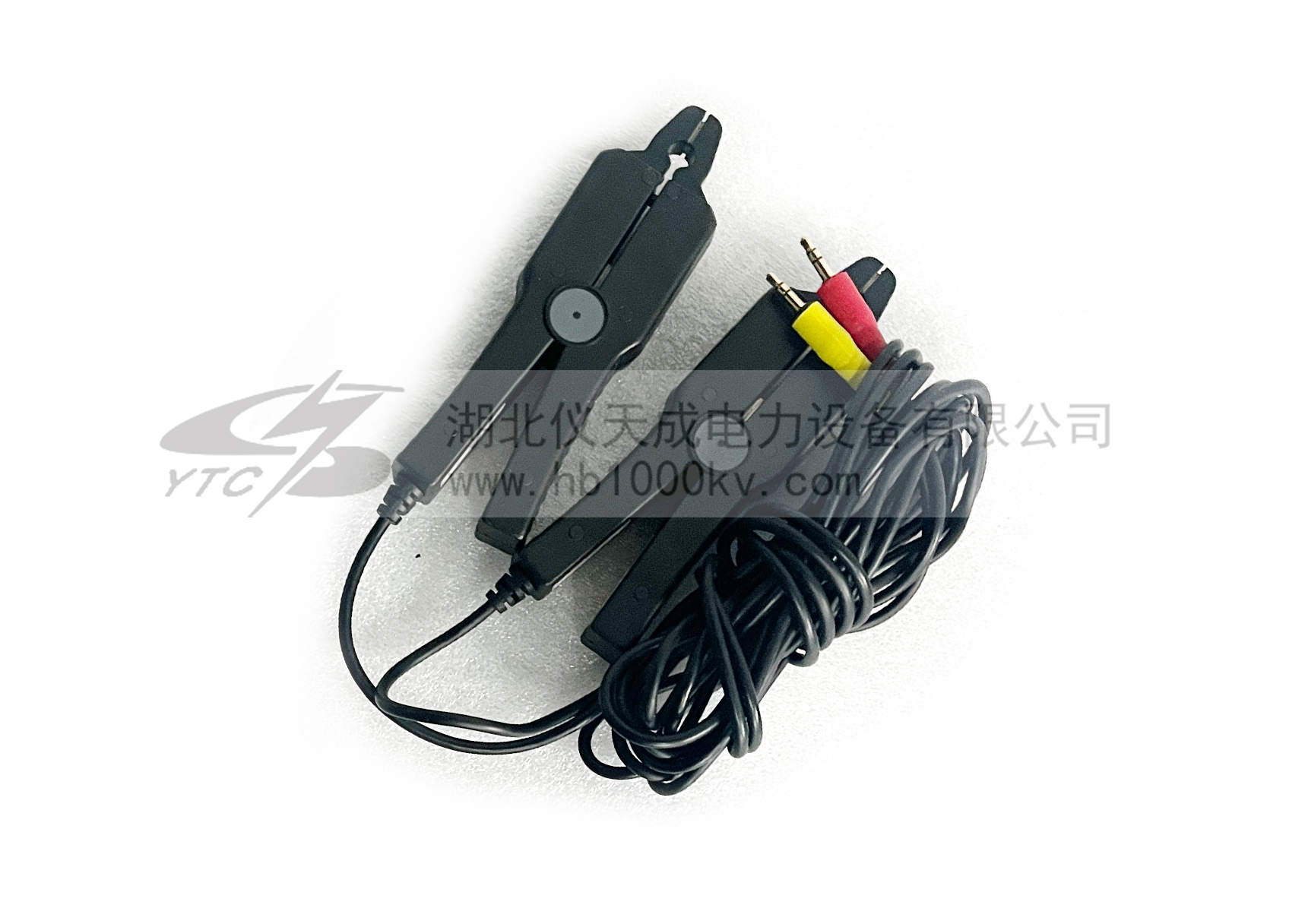

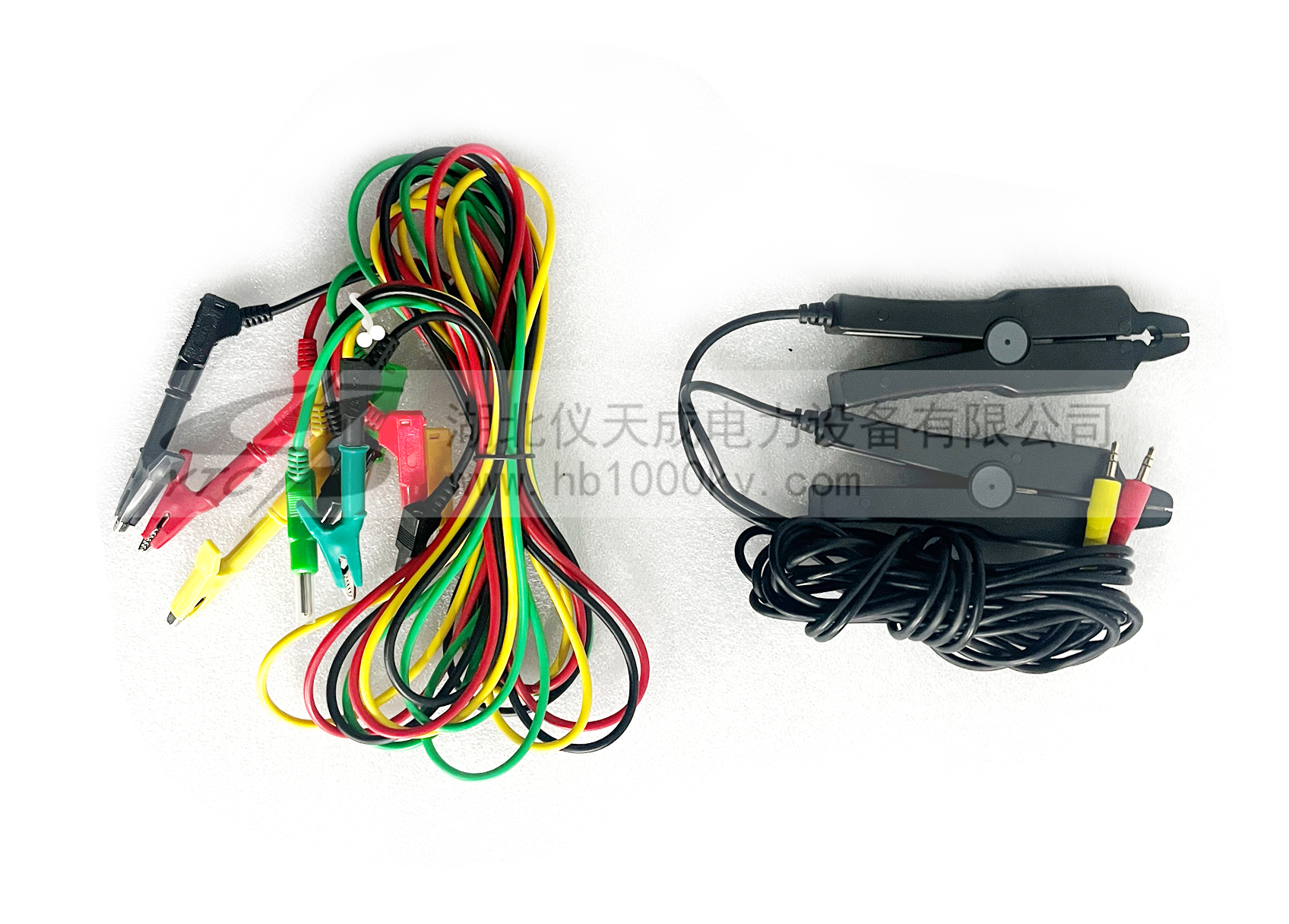

9. 配尖嘴型钳形电流互感器，测量精度高，抗干扰能力强。
10. 仪器使用简单、操作方便，非常适用于各电力院校作为接线判别培训工具及教学仪器使用。
11. 超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻。

产品别称：三相钳形相位伏安表、相位表、双钳相位表、钳形相位表、钳形相位伏安表、数字双钳相位表、三相双钳相位表、手持式数字双钳相位伏安表、双钳式数字相位表，三相多功能钳形相位伏安表。

技术参数 TECHNICAL PARAMETERS

参比工作条件

（a）环境温度：（23±5）℃

（b）环境湿度：（45～75）% RH

（c）被测信号波形：正弦波、β=0.02

（d）被测信号频率：（50±0.2）Hz

（e）被测载流导线在钳口中的位置：居中

（f）测量相位时被测信号幅值范围：100～220V、10mA～5.000A

（g）外参比频率电磁场干扰：应避免

额定工作条件

（a）环境温度：（-15～+40）℃

（b）环境湿度：（0～90）% RH

（c）海拔高度：小于1500米

（d）被测信号波形：正弦波、β=0.05

（e）被测信号频率：25-65Hz

（f）被测载流导线在钳口中的位置：任意位置

主要技术指标

参数	量程	测量范围	最小分辨率	基本误差
U	20V/200V/500V	5V～500V	0.001V	±0.5%量程
I	200mA/5A/10A	5mA～10A	0.1mA	±(0.2量程+0.3%读数)
Φ	360°	0～360°	0.1°	5mA-10mA ±3.0°
Φ	360°	0～360°	0.1°	10mA-10A ±1.0°
F	50Hz	45-65Hz	0.01Hz	±0.02Hz
P	500V/5A		0.01W	±0.5%
