YTC2220数字双钳相位伏安表

        YTC2220数字双钳相位伏安表可以很方便地在现场测量U-U、I-I及U-I之间的相位,
        判别感性、容性电路及三相电压的相序,检测变压器的接线组别,
        测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介;
YTC2220数字双钳相位伏安表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

产品特点:
1、结构精巧,使用方便
手持式结构;
在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;
本款数字双钳相位伏安表显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得良好视觉效果;
开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。
2、分辨率高
YTC2220数字双钳相位伏安表采用新型电流钳,电流分辩率达0.1mA;电压分辩率0.1V。
3、低功耗
该数字双钳相位伏安表微功耗设计,且具有电池电压检测功能

产品别称:双钳相位伏安表、相位表、双钳相位表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位伏安表、手持式数字双钳相位伏安表、双钳式数字相位表。



产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

基准条件和工作条件:
影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃~40℃
环境湿渡 40%~60% <80%
信号波形 正弦波 正弦波 β=0.05
信号频率 50HZ±1HZ 45HZ~65HZ
仪表工作电压 9V±0.1V 9V±1V
外电场、磁场 应避免
被测导线位置 被测导线处于钳口的近似几何中心位置
一般规格:
 功    能 相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器组别、感性、容性电路判别;功率因数、功率间接测试
 电    源 DC9V 碱性干电池(1.5V AA×6)
 功    耗 开启背光灯最大约35mA,电池连续工作约40小时
关闭背光灯,仪表耗电约15mA,电池连续工作约200小时
 显示模式 LCD显示,蓝屏背光功能,适合昏暗场所
 LCD尺寸 70mm×62mm
LCD显示域 64mm×54mm
 仪表尺寸 长宽厚:196mm×92mm×54mm
 钳口尺寸 φ7.5mm×13mm
 采样速率 约3次/秒
量    程 交流电压:0~20V/200V/500V;
交流电流:0~200mA/2A/10A;
相位:0~360°
测量相位时被测信号的幅值范围 测U1-U2相位时:30V~500V
测I1-I2相位时:10mA~10.00A
测U1-I2或I1-U2相位时:10V~500V、10mA~10.00A
数据保持 测试中按HOLD键保持数据,“DH”符号显示
自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
电压检测 当电池电压低于7.8V~8V时,电池电压低符号“    ”显示,提醒更换电池
仪表质量 主机约550g(带电池),表钳约170g×2,测试线约250g

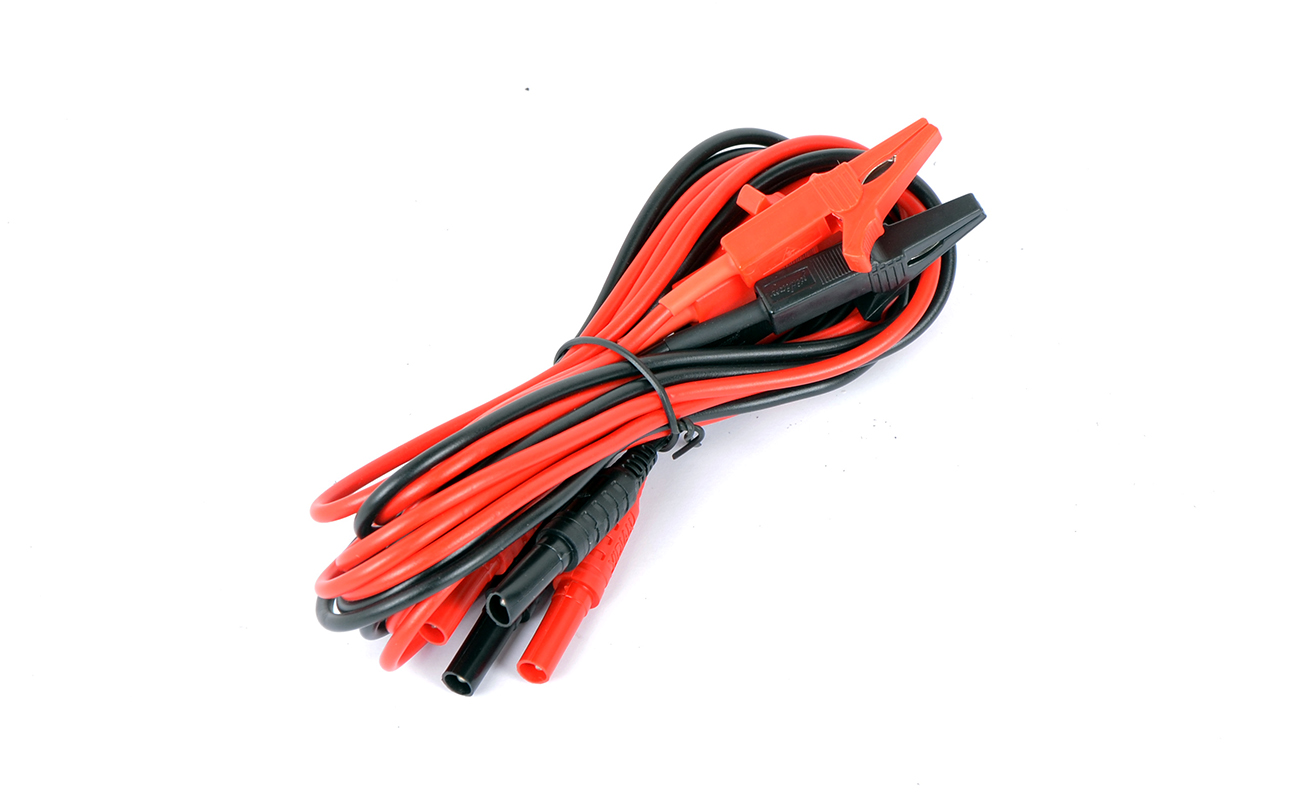

测试线长度 1.5m
电流钳线长 2m
工作温湿度 -10℃~40℃; 80%Rh以下
存放温湿度 -10℃~60℃; 70%Rh以下
输入阻抗 测试电压各档输入阻抗为:2MΩ;
测U1U2相位时电压输入阻抗为:40KΩ
耐    压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟;
两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验
绝    缘 仪表线路与外壳之间、两电压输入端之间≥10MΩ
结    构 双重绝缘
基准条件下基本误差及性能指标:
类 别 量 程 分辨率 基本误差
电 压 20V 0.01V ±(1.2%rdg+2dgt)
200V 0.1V
500V 1V
电 流 200mA 0.1mA ±(1.0%rdg+2dgt)
2A 1mA
10A 10mA
相 位 0~360° ±3°

应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
