YTC2055钳形接地电阻测试仪

       YTC2055钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障,因为该仪表测量的是接地体电阻和接地引线电阻的综合值。
       可应用于传统摇表无法测试的环境下(如水泥地面、楼房内、地下室内、电信机房内等)。其中C型产品还能测量接地系统的泄露电流和中性电流。



提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介:
       YTC2055钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障,因为该仪表测量的是接地体电阻和接地引线电阻的综合值。
       YTC2055钳形接地电阻测试仪还可应用于传统摇表无法测试的环境下(如水泥地面、楼房内、地下室内、电信机房内等)。其中C型产品还能测量接地系统的泄露电流和中性电流。
应用范围:
1、电力系统接地:输电线路杆塔接地,变压器中性点接地;
2、电信系统接地:电信电缆屏蔽层接地,发射架接地,机房接地;
3、建筑物接地:仓库接地,厂房接地,电梯接地;
4、加油站接地、油库接地、避雷针接地;
5、回路连接电阻测试;

型号说明:


型  号 钳口规格(mm) 电阻量程(Ω) 电流量程(A) 防爆
功能
存储
99组
声光
报警
说  明
圆:Φ32 长:32X65 0.01-200 0.01-1200 0-20A
YTC2055         实用型
YTC2055A         基型
YTC2055B       防爆型
YTC2055C       多功能


产品特征:
1、
适用于各种形状的接地引线(园钢、扁钢及角钢)。
2、非接触式测量接地电阻、安全、快速。
3、不必使用辅助接地棒,不须中断待测设备之接地。
4、具有双重保护绝缘。
5、抗干扰性强,测量准确度高。
6、使用5号碱性电池方便用户。



产品别称:单钳口接地电阻测试仪钳形接地电阻仪、接地电阻仪、钳形接地电阻表、钳形接地电阻仪、钳形接地电阻表、接地电阻、接地表、地阻仪、钳形接地电阻仪、接地电阻测量仪、钳式数字接地电阻测试仪、钳式接地电阻测试仪。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

技术规格:
项目 技术参数
电阻量程 0.01Ω-1200Ω
*电流量程 0.00mA-20.0A
电阻分辨率 0.001Ω
*电流分辨率 0.05mA
数据存储 99组
声光报警 “嘟--嘟--嘟--”报警声,按AL键开、关
报警临界值设定范围 电阻:1-199Ω;  *电流:1-499mA
电    源 6VDC(4节5号碱性干电池)
工作温湿度 -20℃-55℃;10%RH-90%RH
液晶显示器 4位LCD数字显示,长宽47mm×28.5mm
钳口尺寸 长钳口65mm×32mm;圆钳口Φ32mm
钳口张开尺寸 长钳口28mm;圆钳口32mm
钳表质量 长钳口1160g;圆钳口1120g(含电池)
钳表尺寸 长钳口:长宽厚285mm×85mm×56mm
圆钳口:长宽厚260mm×90mm×66mm
防爆标志 Exia Ⅱ BT3
保护等级 双重绝缘
结构特点 钳形CT
换 档 全自动换档
外部磁场、电场 <40A/m;<1V/m
单次测量时间 0.5秒
电阻测量频率 >1KHz
*被测电流频率 50/60Hz自动

量限及准确度
测量模式 测量范围 分辨力 准确度
电阻 0.010Ω-0.099Ω 0.001Ω ±(1%+0.01Ω)
0.10Ω-0.99Ω 0.01Ω ±(1%+0.01Ω)
1.0Ω-49.9Ω 0.1Ω ±(1%+0.1Ω)
50.0Ω-99.5Ω 0.5Ω ±(1.5%+0.5Ω)
100Ω-199Ω ±(2%+1Ω)
200Ω-395Ω ±(5%+5Ω)
400-590Ω 10Ω ±(10%+10Ω)
600Ω-880Ω 20Ω ±(20%+20Ω)
900Ω-1200Ω 30Ω ±(25%+30Ω)
*电流 0.00mA -9.95mA 0.05mA ±(2.5%+1mA)
10.0mA -99.0mA 0.1mA ±(2.5%+5mA)
100mA -300mA 1mA ±(2.5%+10mA)
0.30A-2.99A 0.01A ±(2.5%+0.1A)
3.0A-9.9A 0.1A ±(2.5%+0.3A)
10.0A-20.0A 0.1 A ±(2.5%+0.5A)

注:“*”仅限于C型

应用领域 APPLICATION FIELD

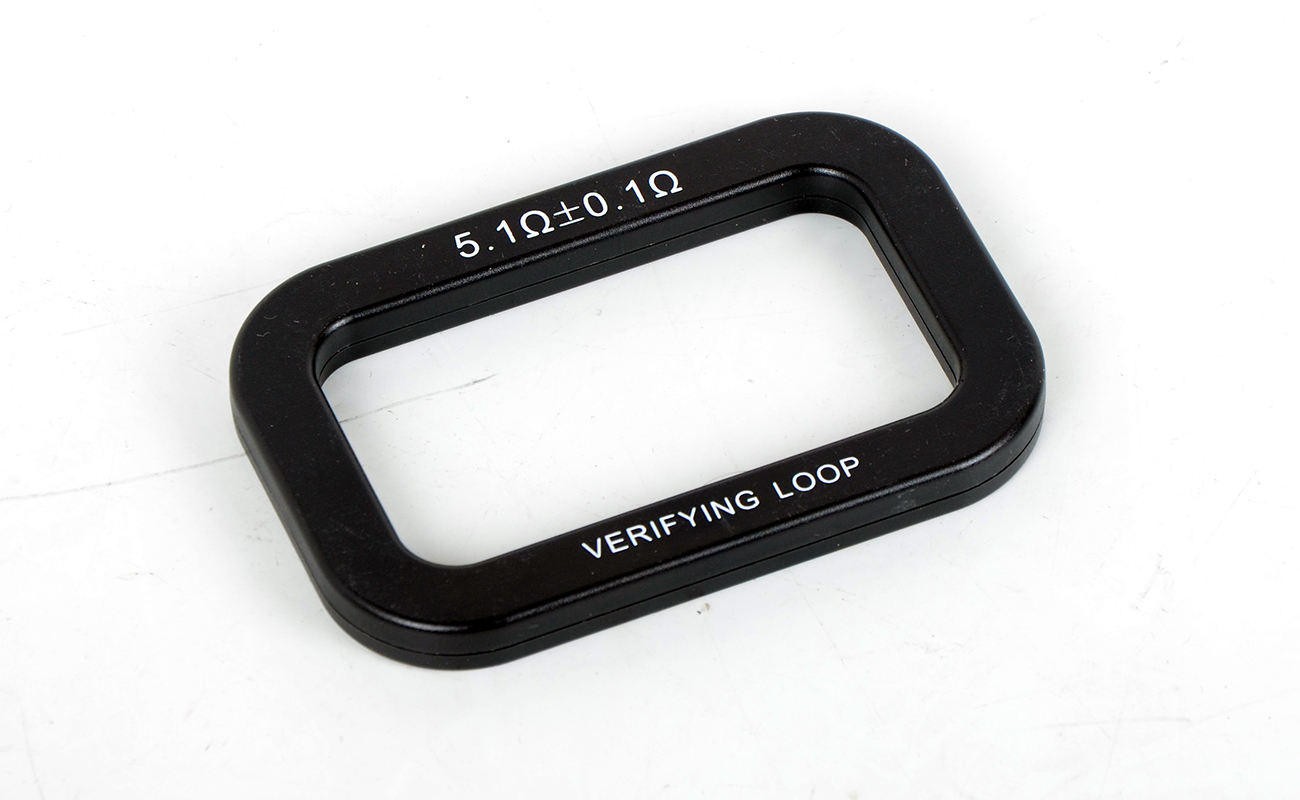

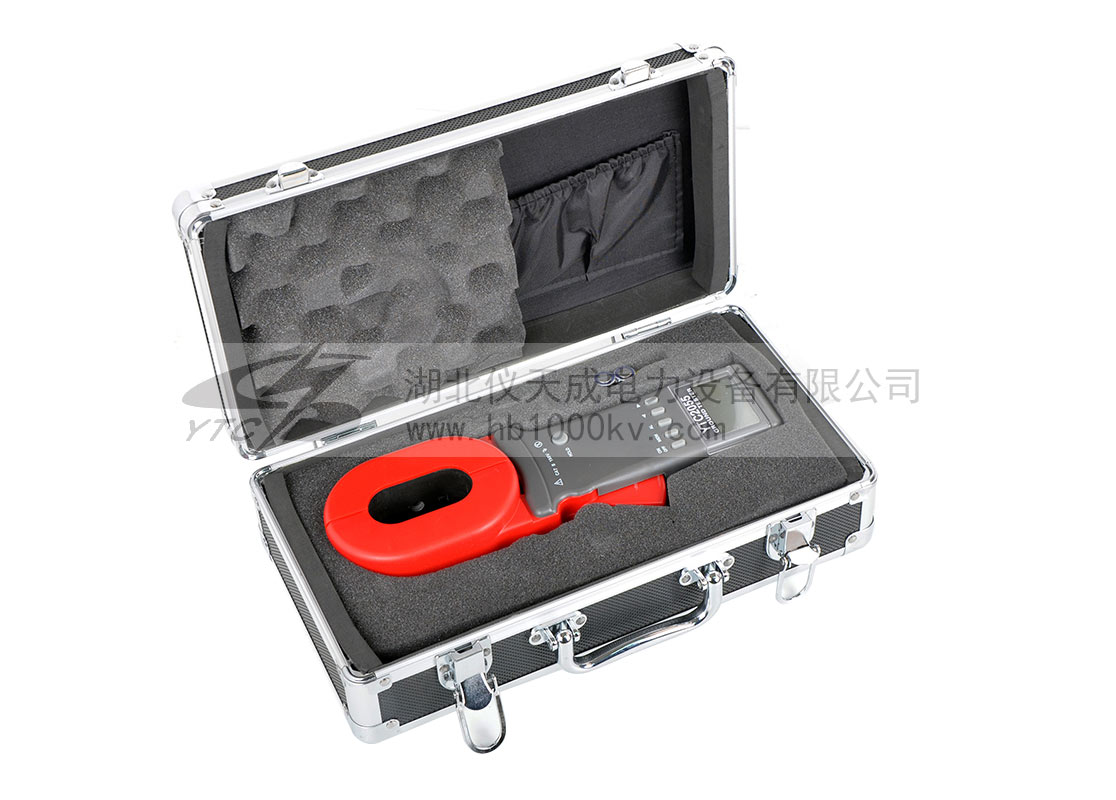

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
