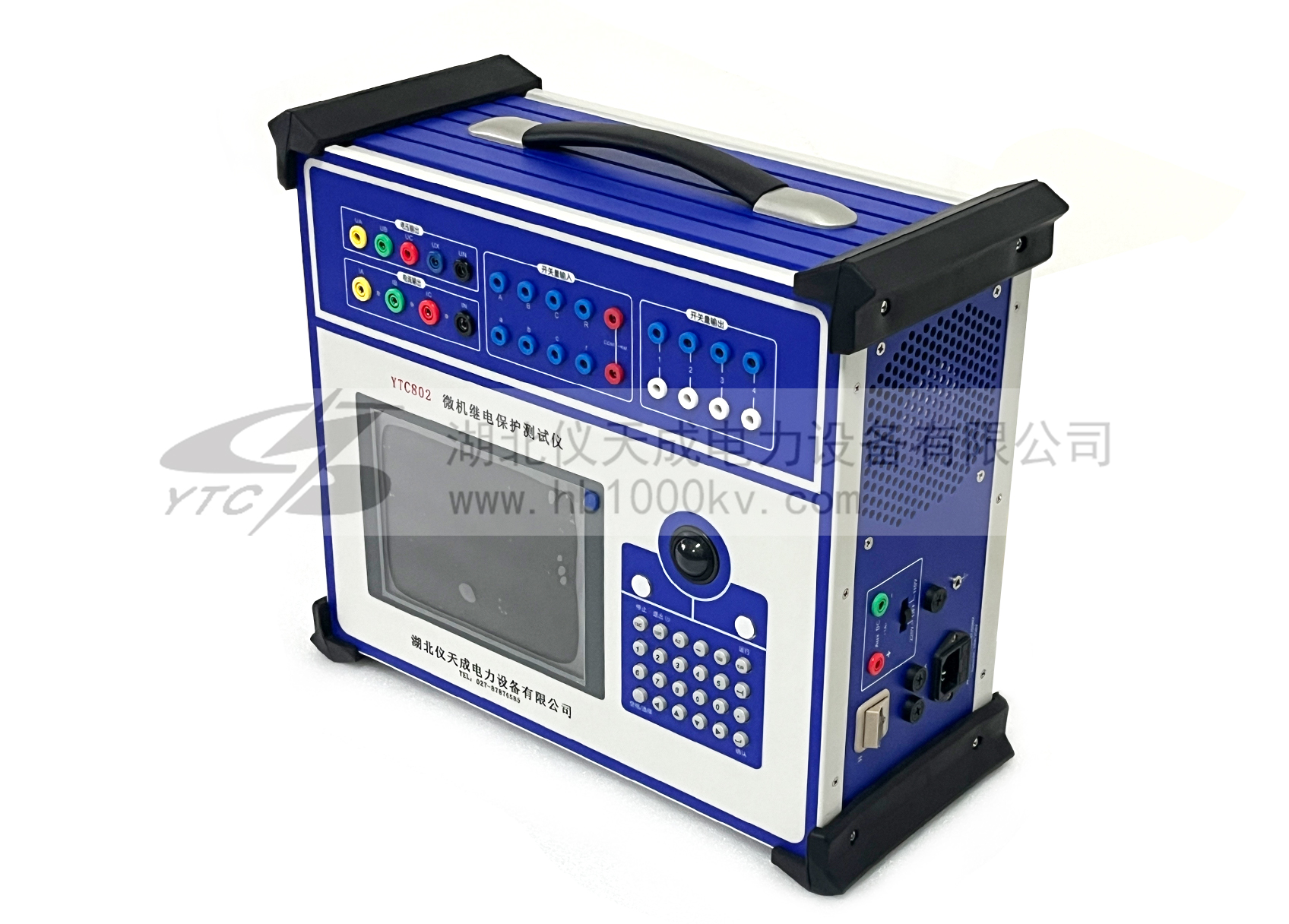

• YTC802微机继电保护测试仪

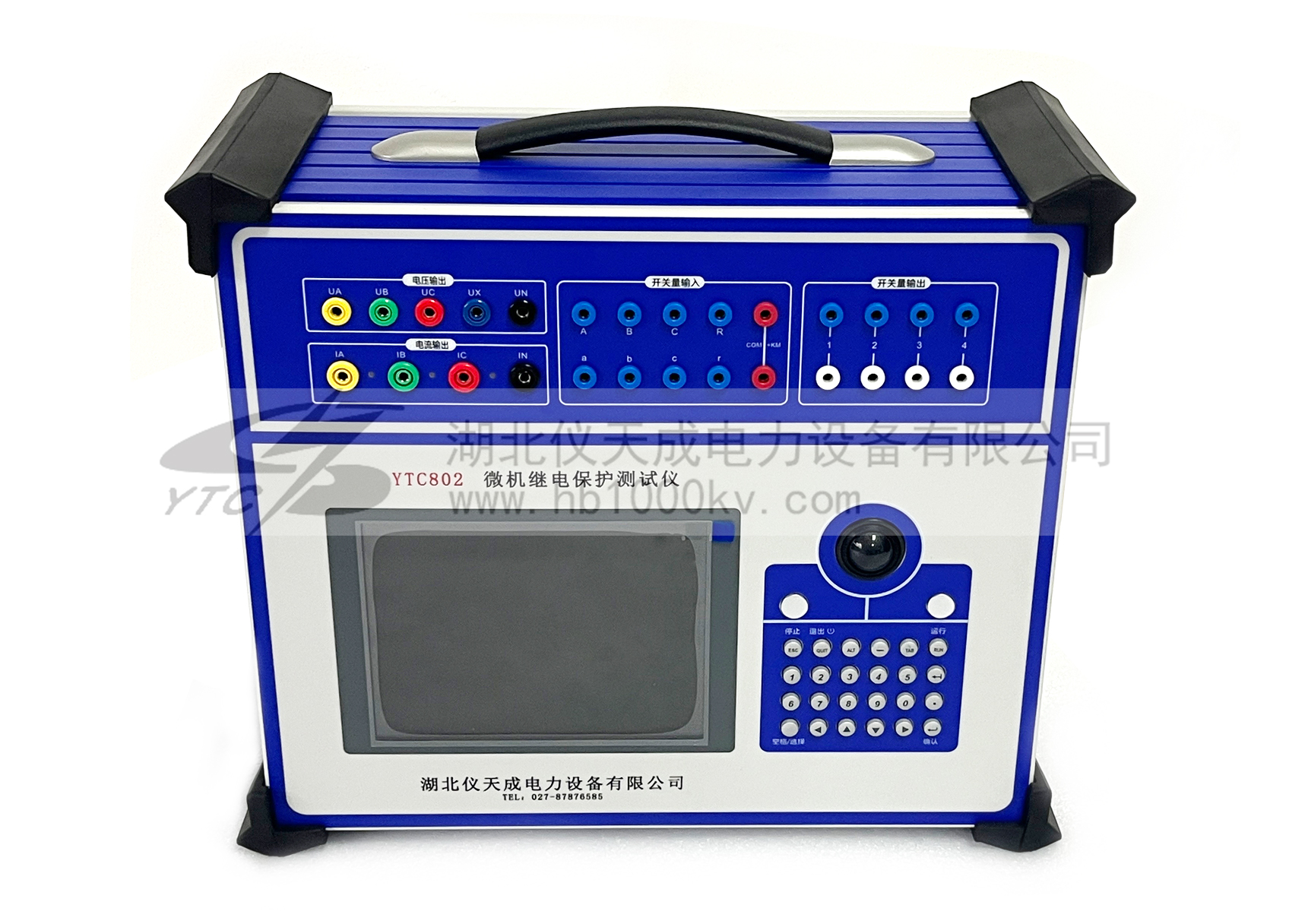

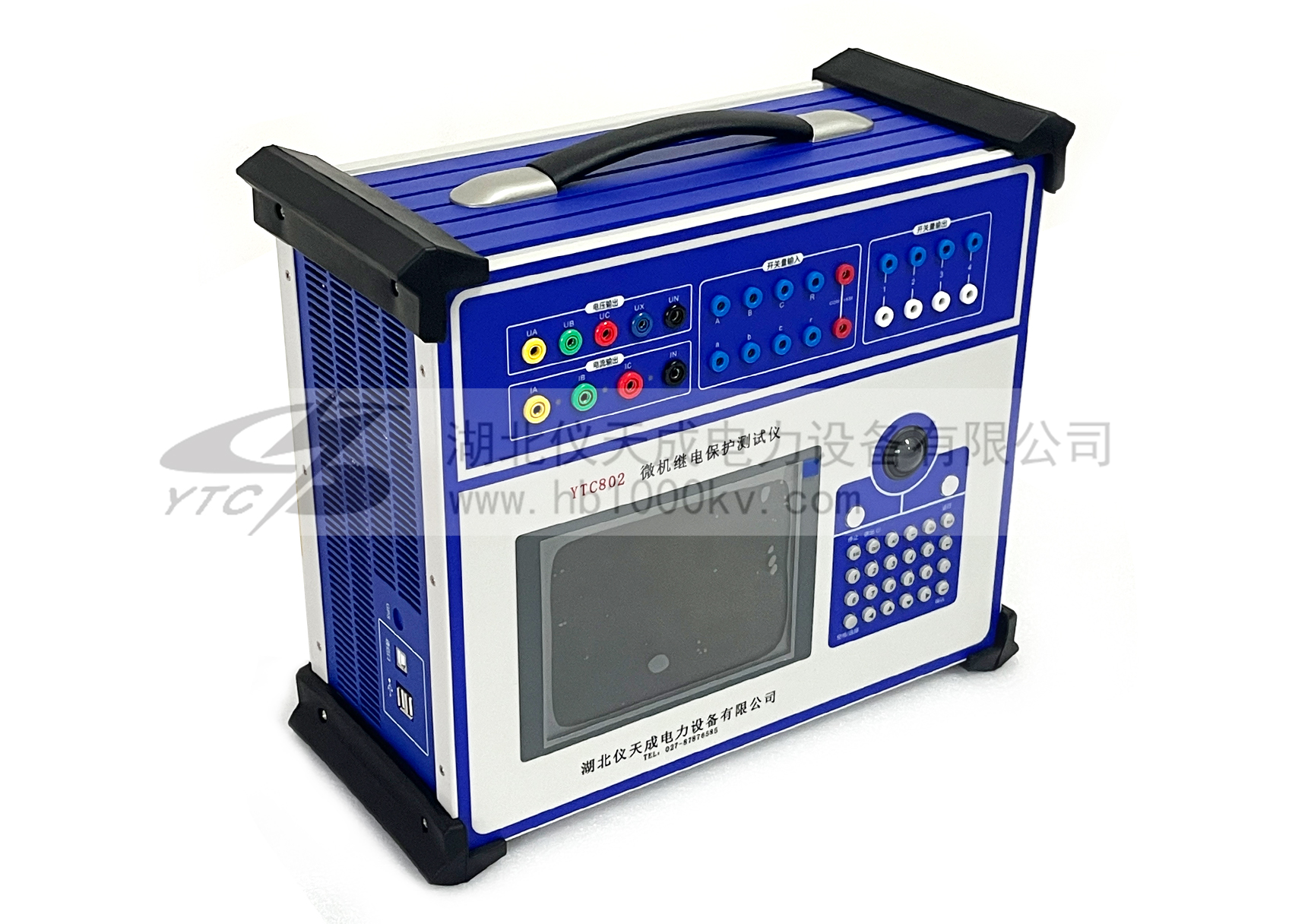

    YTC802微机继电保护测试仪
           YTC802微机继电保护测试仪,可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试,
           可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验。
           可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线,是保证电力系统安全可靠运行的一种重要测试工具。


    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
           YTC802微机继电保护测试仪,可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试,可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验。
           YTC802微机继电保护测试仪可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线,是保证电力系统安全可靠运行的一种重要测试工具。

    产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、三相继保、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置

    产品特征:
    1  电压电流输出灵活组合 802型具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

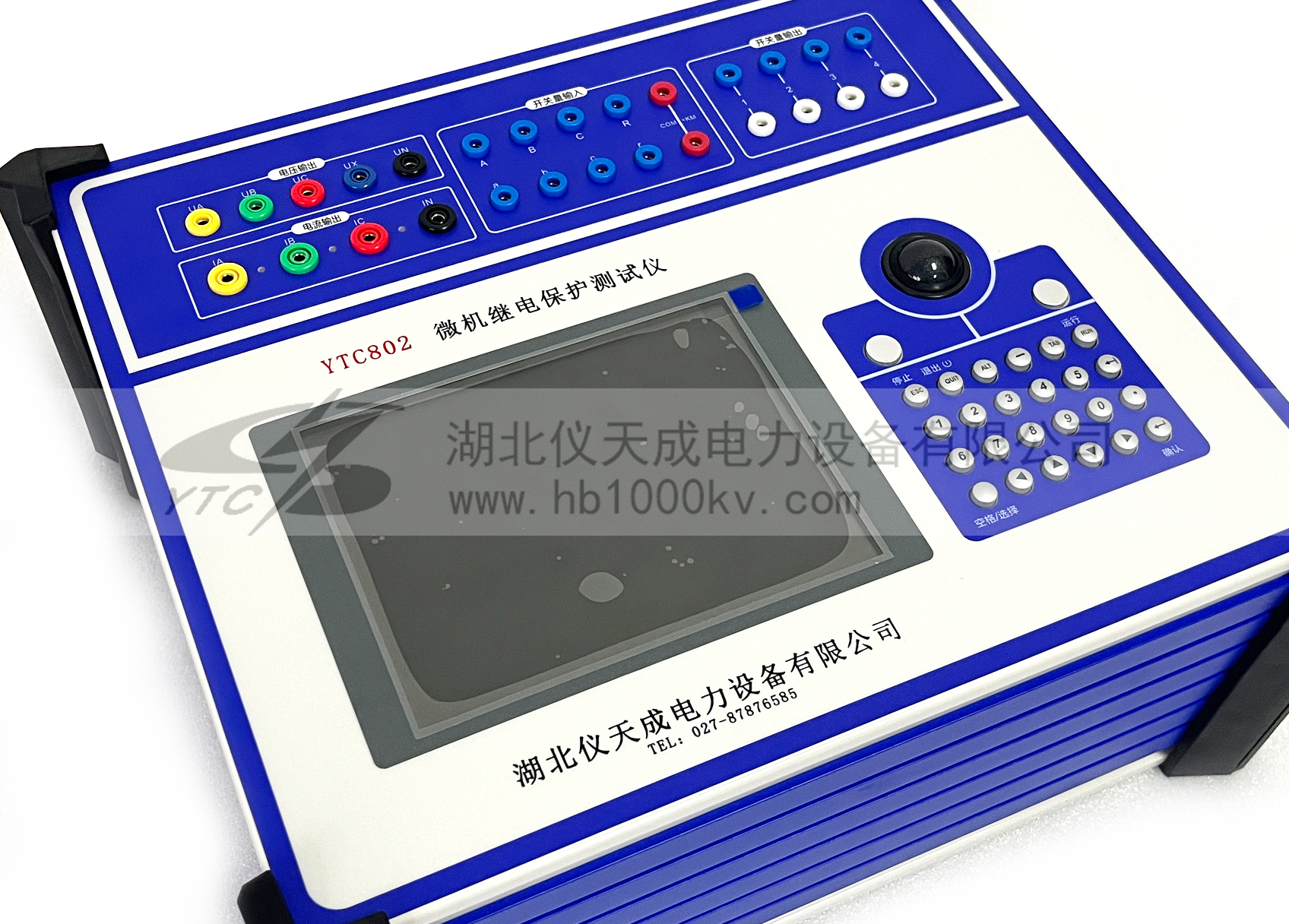

    2  单机操作方便  装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。
    3  双操作方式  除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式。
    4  新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
    5  高性能主机  输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
    6  软件功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
    7  具有独立专用直流电源输出  802型装置设有一路110V 及 220V专用可调直流电源输出。
    8  接口完整  装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信。
    9  完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
    10  轻小型高集成单机和一体化结构  采用了大量高科技精心设计的超轻小型结构,使得整机极其小巧轻便。

    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    项目 技术参数
    交流电流输出 输出精度 0.2级
    相电流输出 0~40A
    三并电流输出 0~120A
    相电流长时间允许工作值(有效值) 10A
    相电流大输出功率 420VA
    三并电流大输出时大输出功率 900VA
    三并电流大输出时允许工作时间  10s
    频率范围(基波) 0~1000Hz
    谐波次数 1~20 次
    直流电流输出 输出精度 0.5级
    电流输出 0~±10A / 每相,0~±30A / 三并
    大输出负载电压  20V
    交流电压输出 输出精度  0.2级
    相电压输出(有效值)  0~120V
    线电压输出(有效值) 0~240V
    相电压/线电压输出功率 80VA / 100VA
    频率范围(基波) 0~1000Hz
    谐波次数    1~20次

    直流电压输出开关量及时间测量
    输出精度 0.5级
    相电压输出幅值 0~±160V
    线电压输出幅值  0~±320V
    相电压/线电压输出功率 70VA / 140VA
    开关量 开关量输入 8路 空接点:   1~20mA,24V
    电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V
    开关量输出 4对 DC:220V/0.2A;AC:220V/0.5A
    时间测量 测量范围0.1ms ~ 9999s    测量精度0.1mS

    应用领域 APPLICATION FIELD

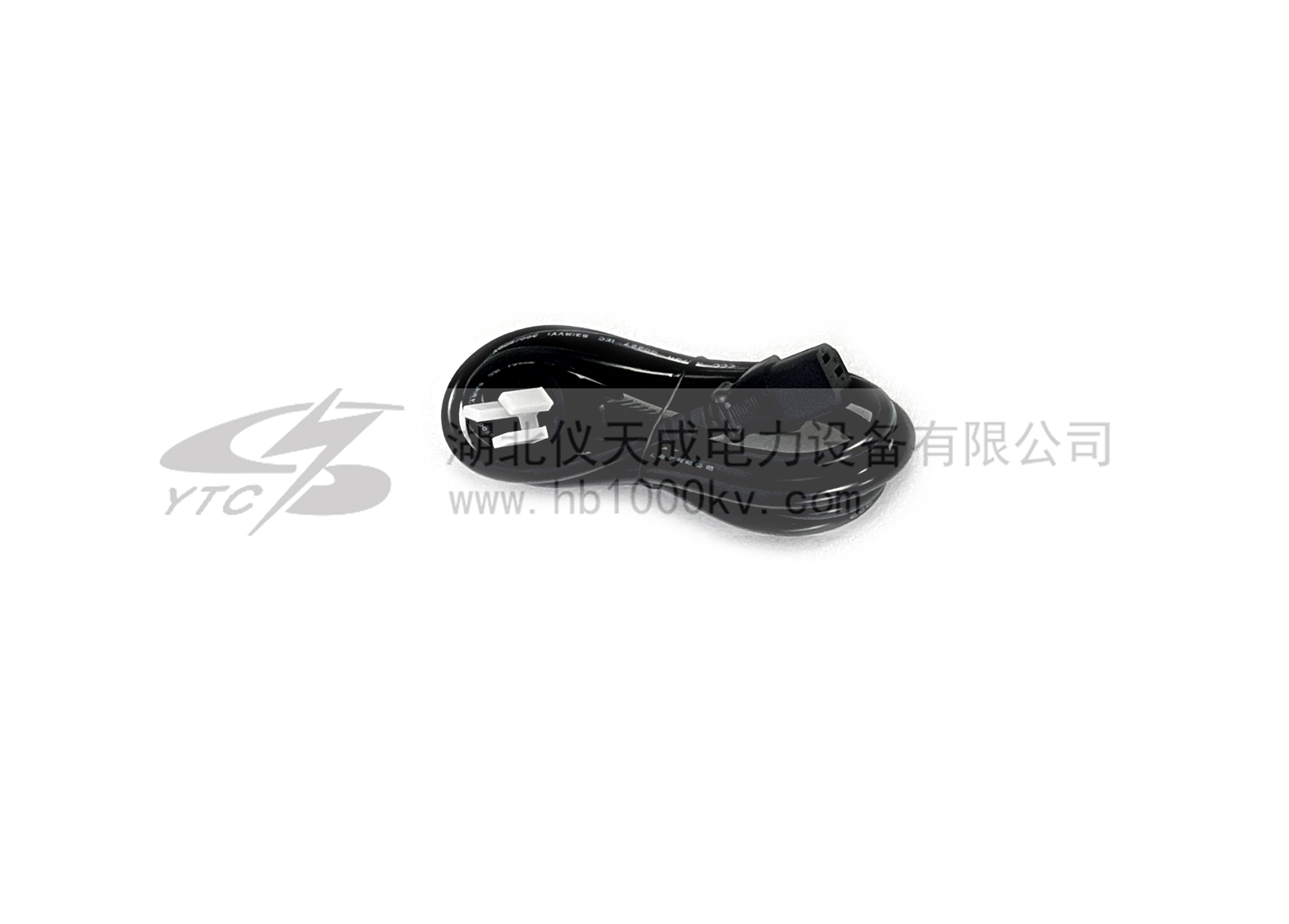

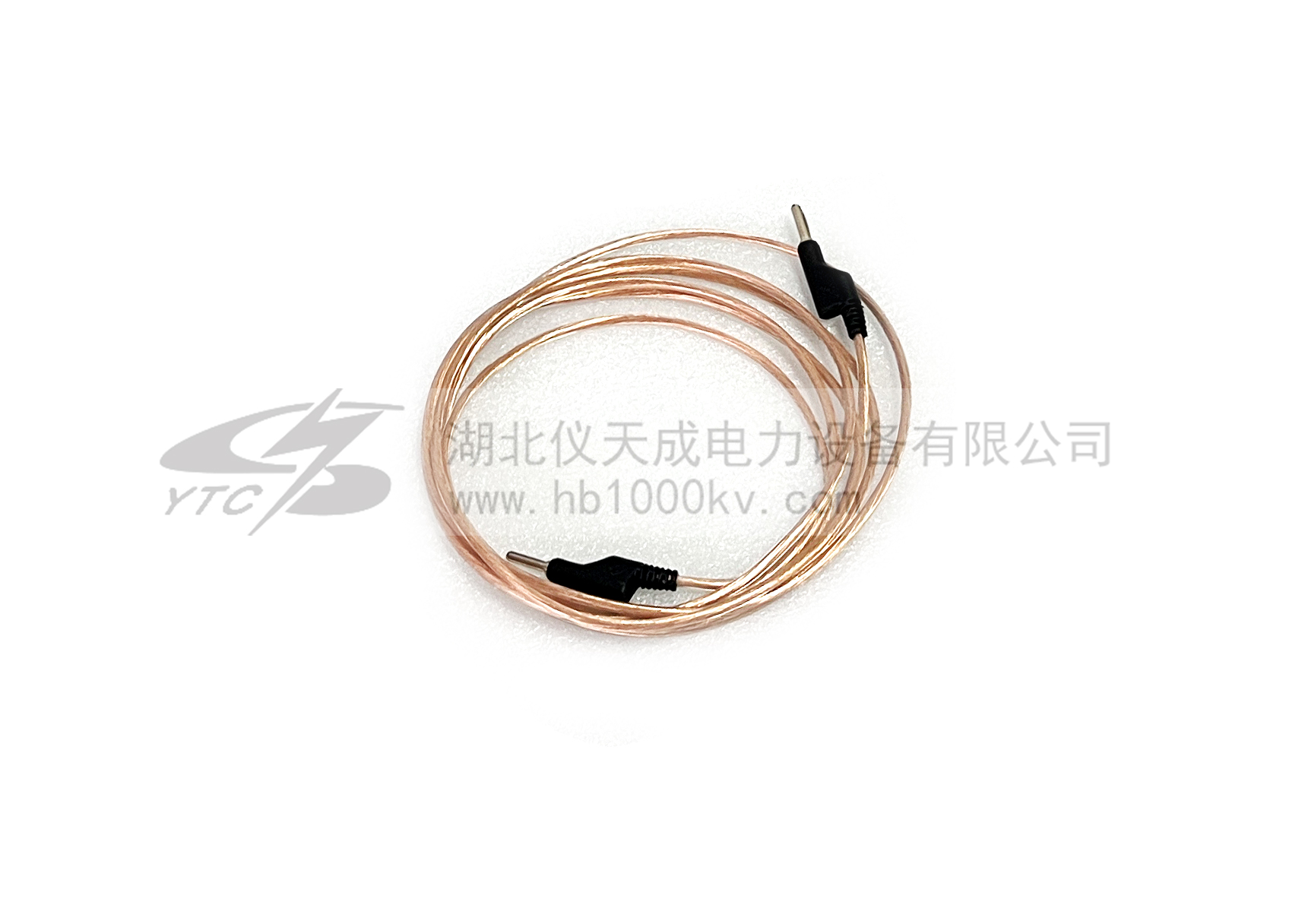

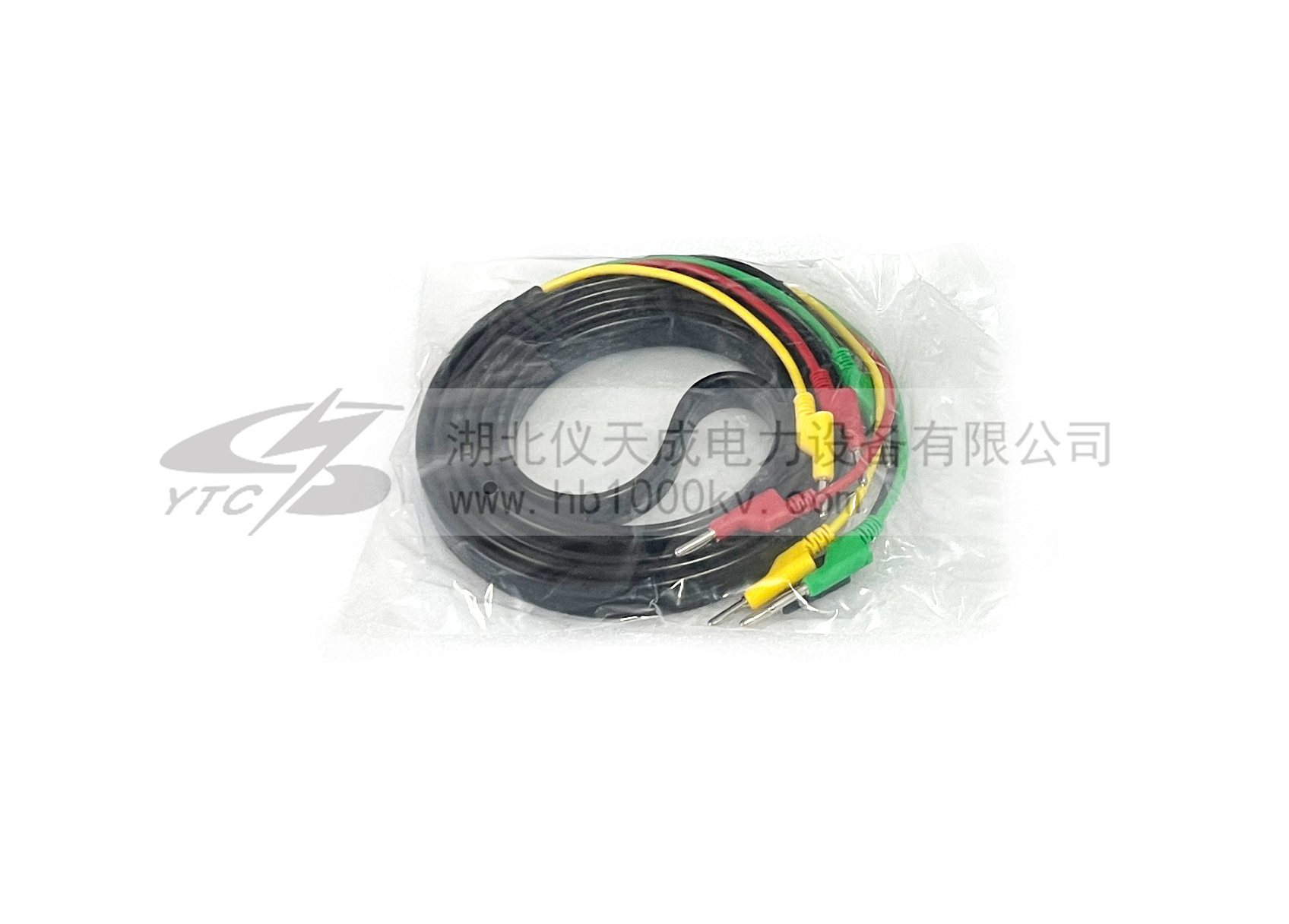

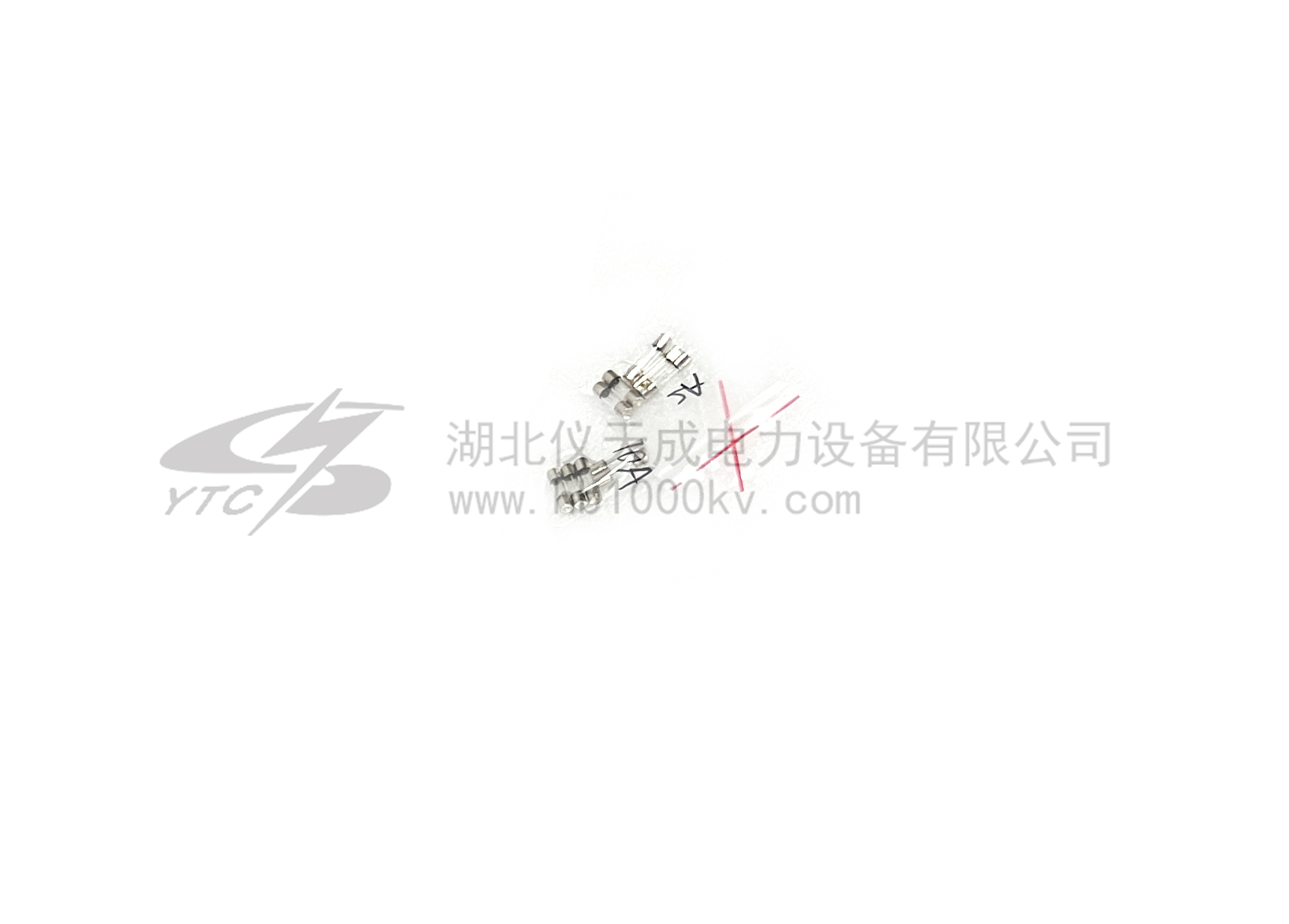

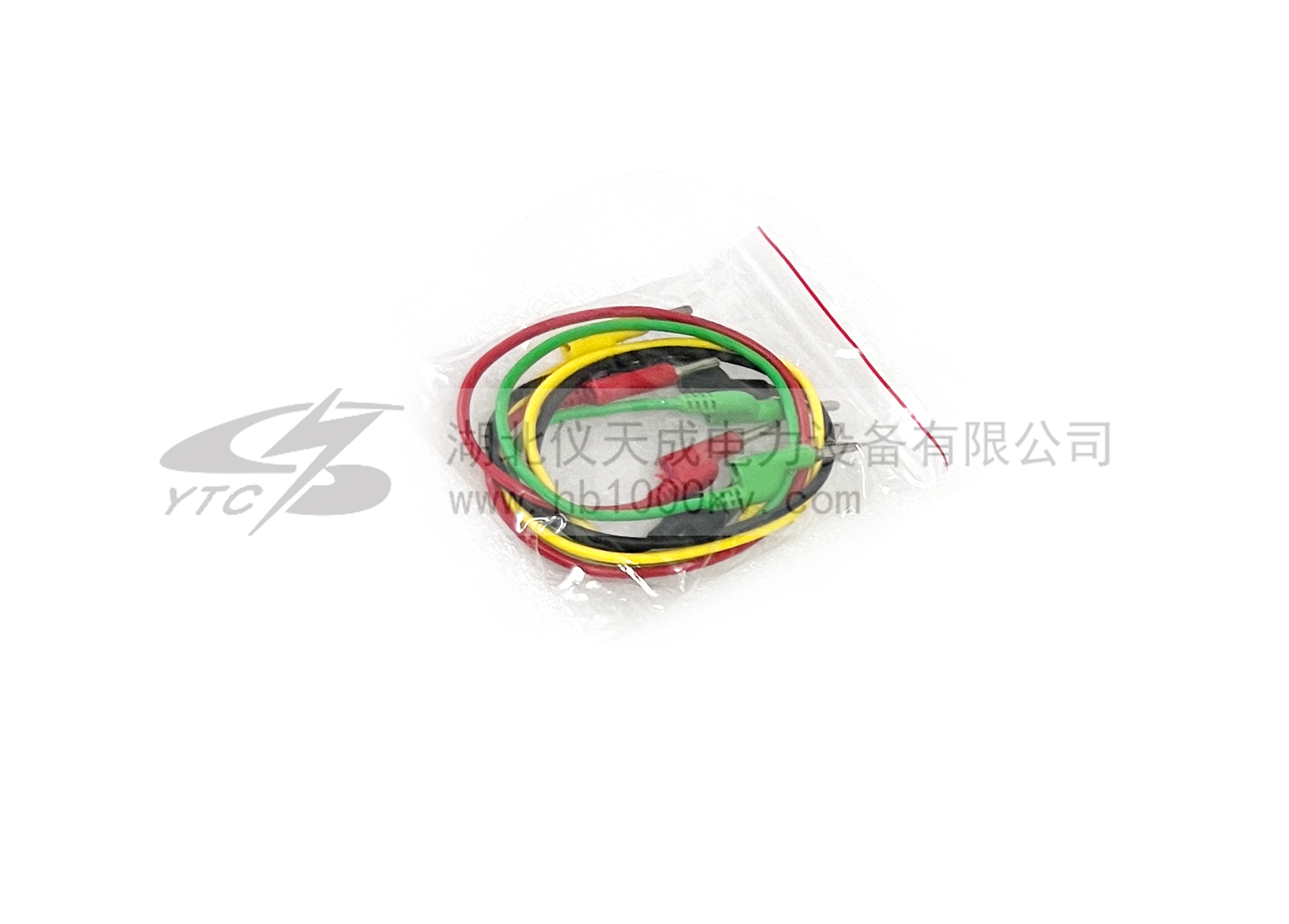

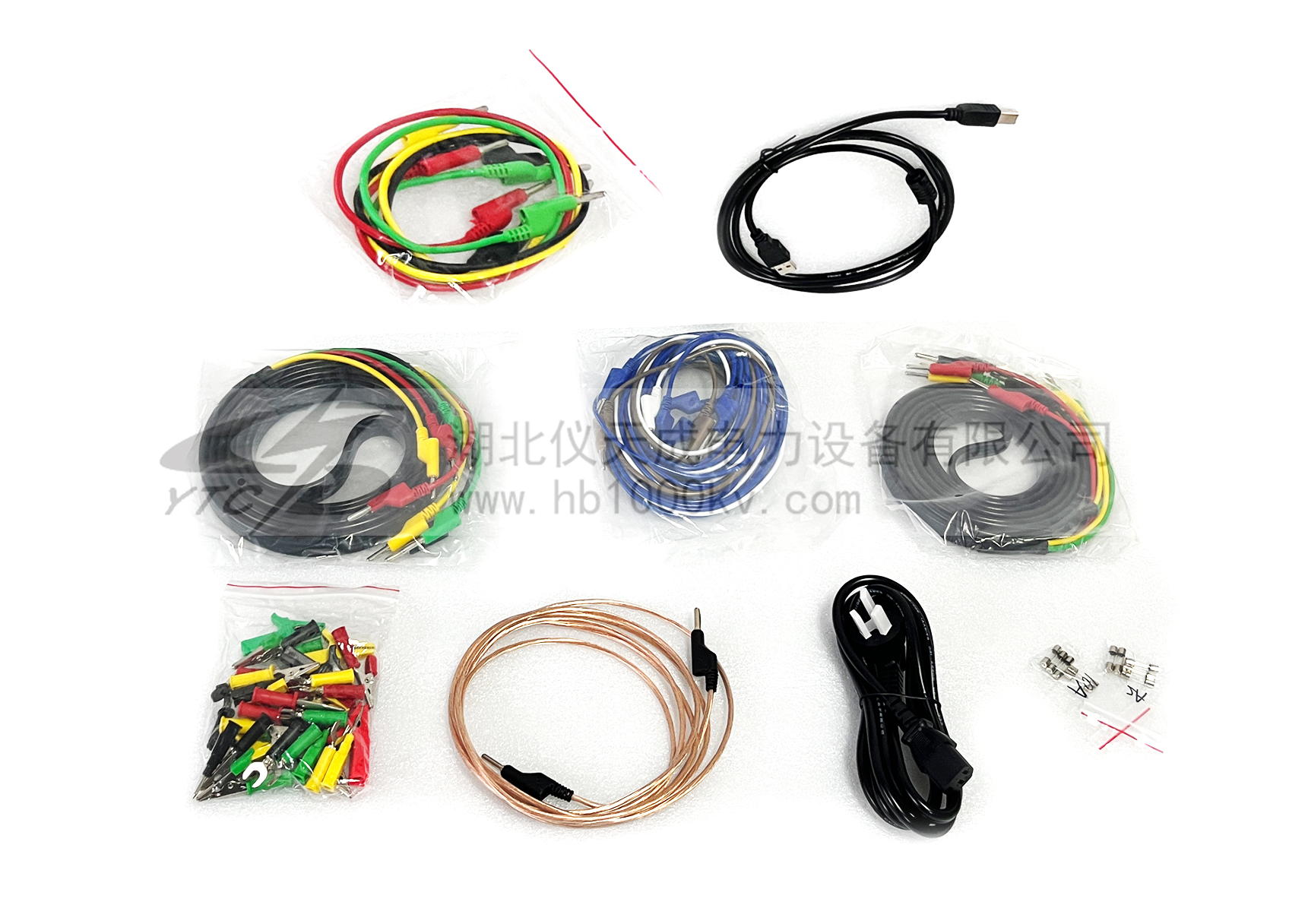

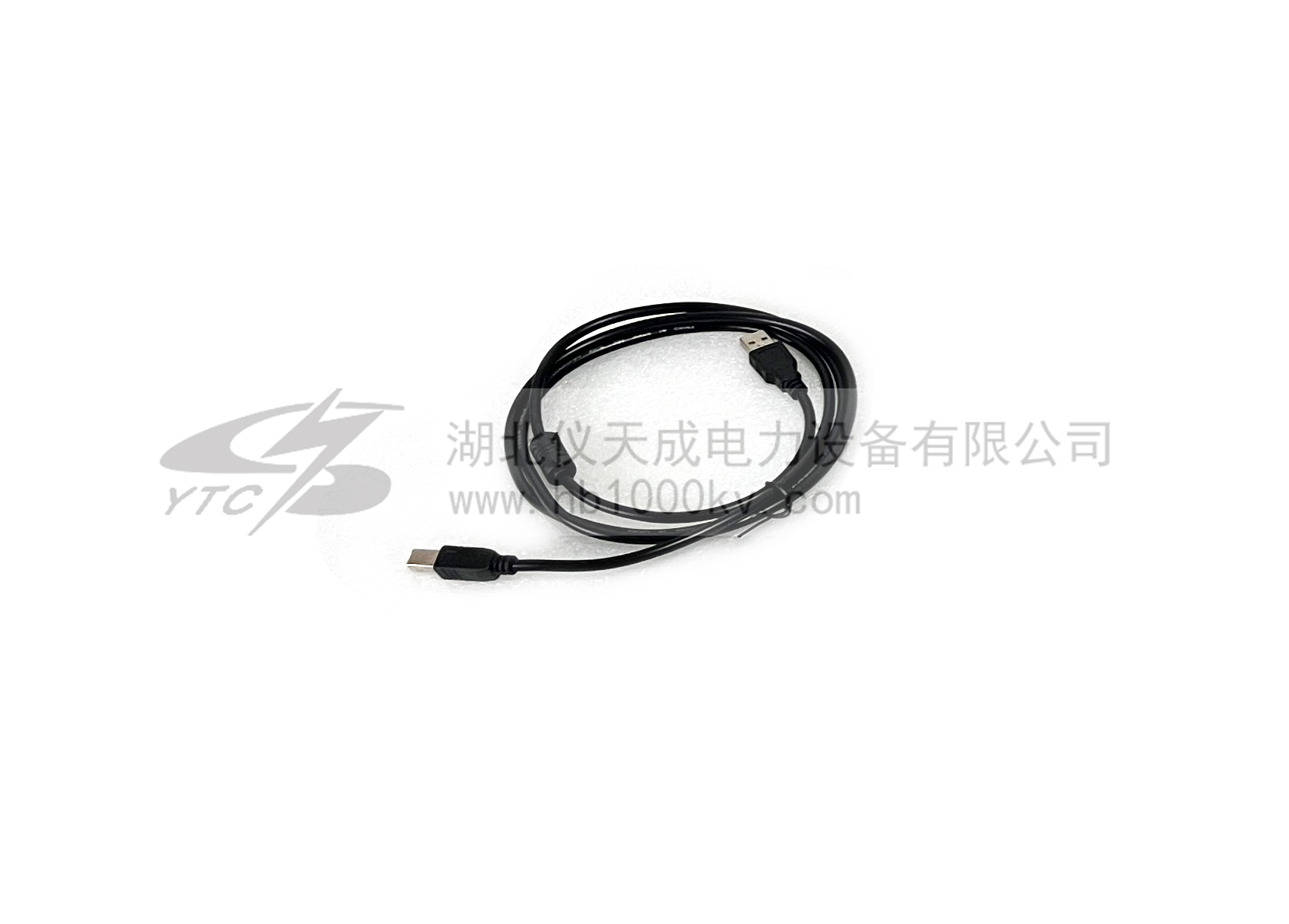

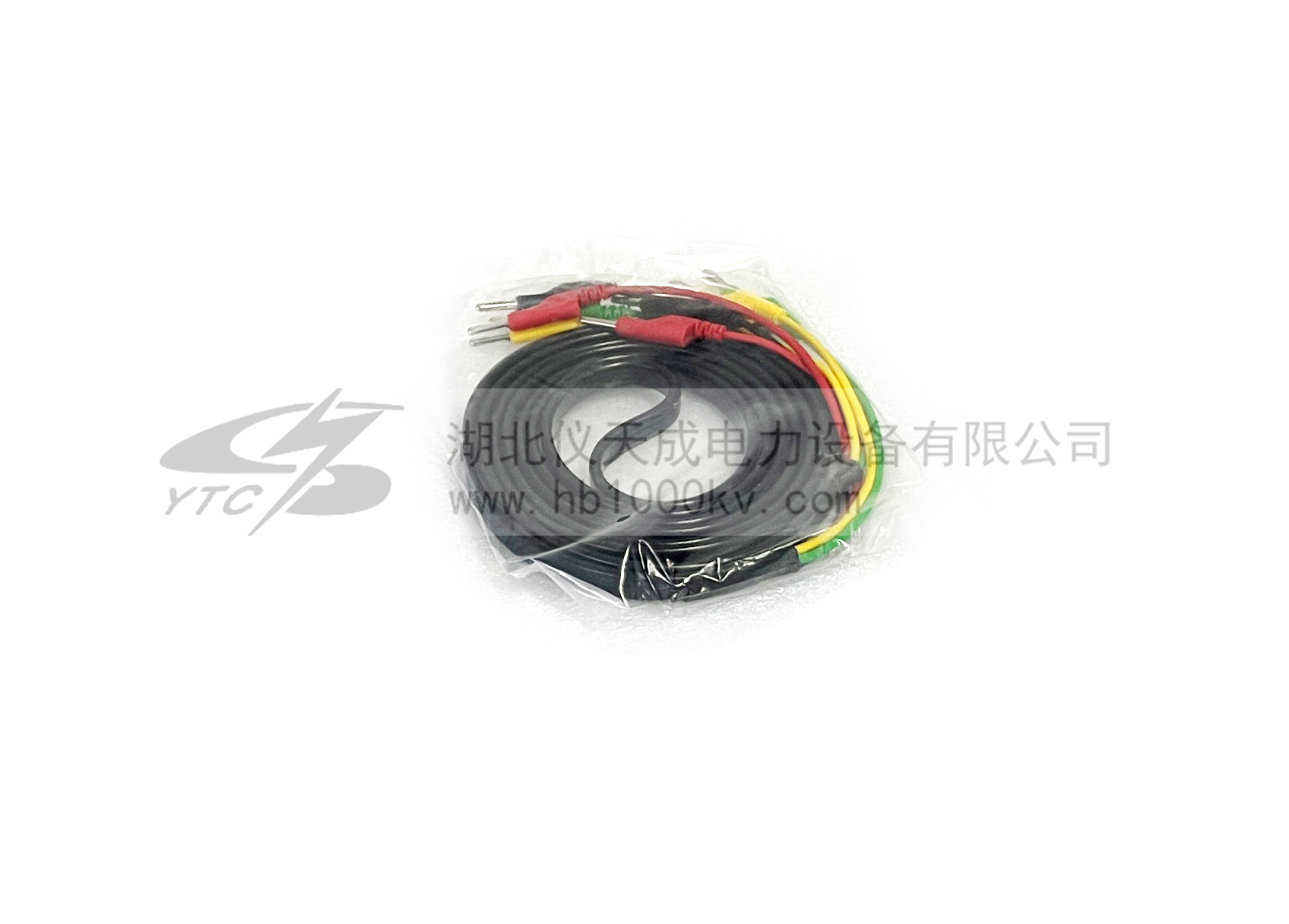

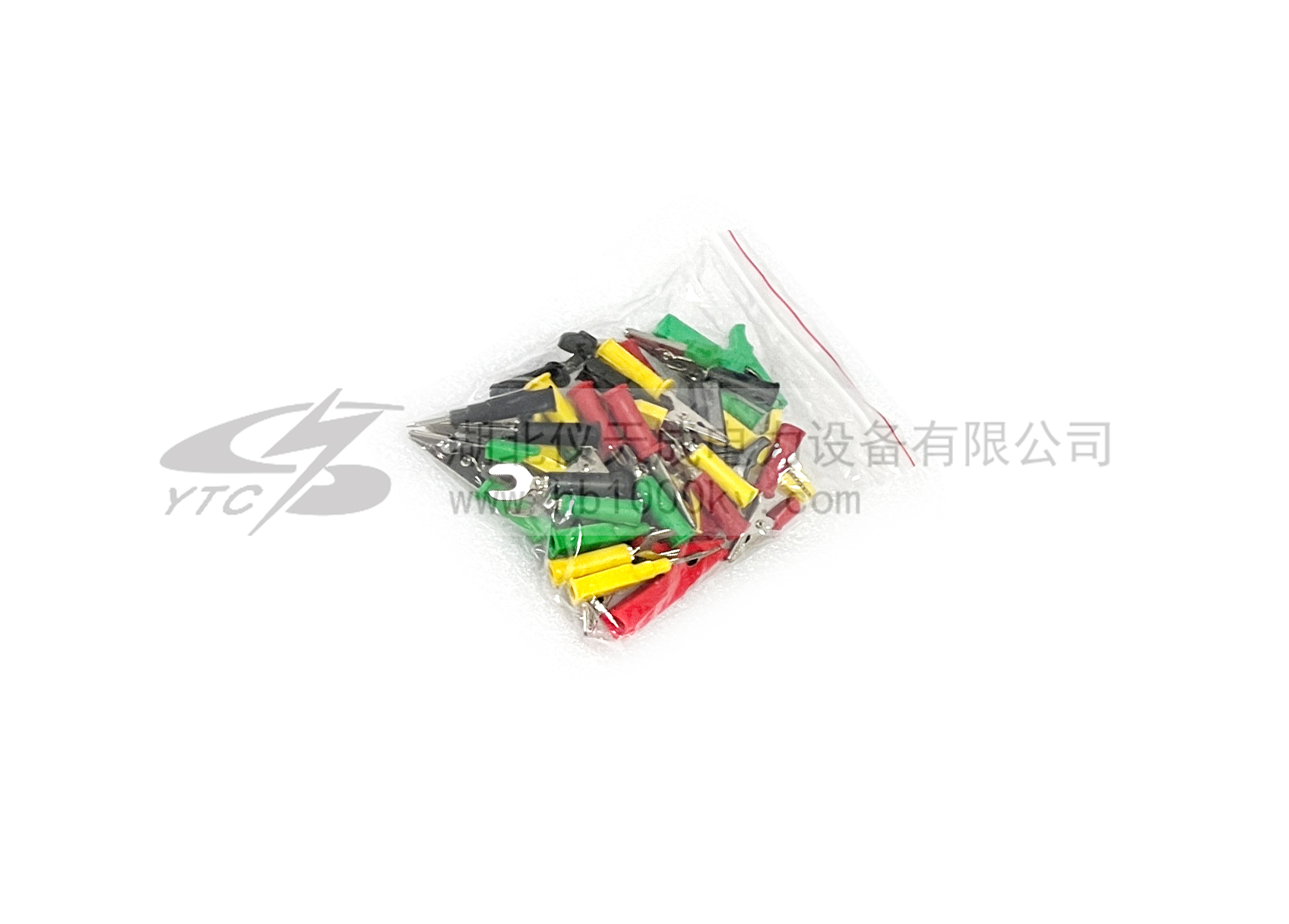

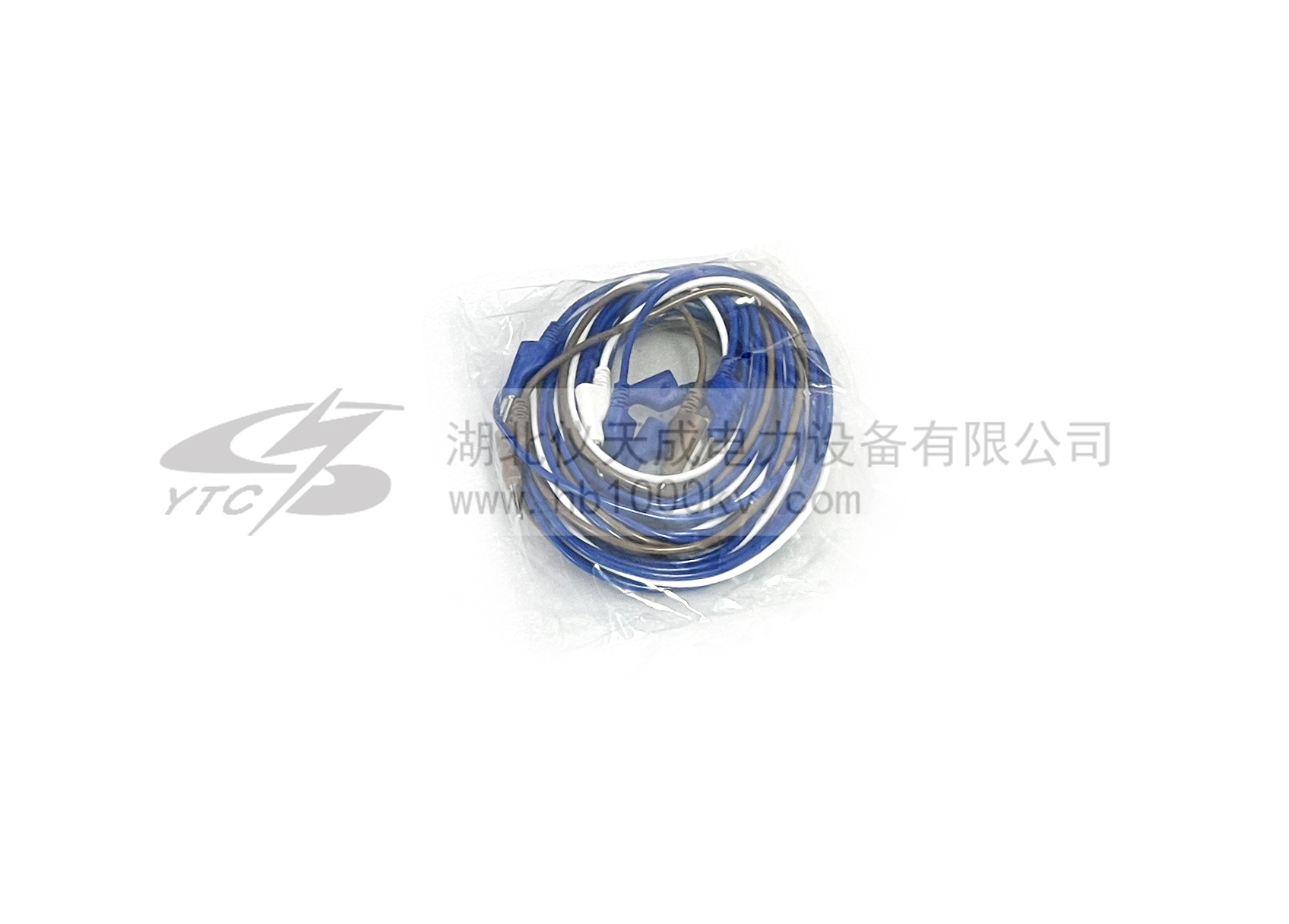

    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
