    YTC405瓦斯继电器校验仪
          YTC405型瓦斯继电器校验仪是一种电力变压器用气体继电器流速定值、容积值、密封压力,压力释放阀开启、关闭检测的专用设备。
          采用了小型化的设计,控制部分外壳采用铝合金阀,更适用于现场检测
          功能中加入了压力释放阀的密封性能检测程序,使整机检测功能全面达到规范要求
    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

    产品简介:
          YTC405型瓦斯继电器校验仪是一种电力变压器用气体继电器流速定值、容积值、密封压力,压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术,通过检测高精度压力传感器,模拟变压器内部故障时,瞬时爆破脉冲压力方法计算出流速定值,以达到检测气体继电器重瓦斯保护动作;采用精密容器结合微压传感器,检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值;通过模拟变压器内部故障时压力释放阀保护动作过程,检测压力释放阀开启性能检测、关闭性能检测、密封性能检测.

    产品别称:气体继电器校验仪、气体继电器压力释放阀校验仪、瓦斯继电器检测仪、瓦斯继电器校验台、气体继电器测试仪,瓦斯继电器校验仪。

    产品特征
    1、
    本产品中增加了被试件的型号管理系统,使仪器在检测过程中对应不同的被试件动作特性,有对应的检测曲线,从而使精度符合国内外标准校验台检验的要求。
    2、先进的智能化设计,使得产品自动化程度更高,与市场上同类型产品相比较,YTC405系列产品的整机集成化程度更高、采样结果真实可靠、方便用户携带使用。液晶显示屏的操作提示功能,使用户使用更加简单、明了。
    3、仪器采用了小型化的设计,控制部分外壳采用铝合金阀,更适用于现场检测。
    4、仪器功能中加入了压力释放阀的密封性能检测程序,使整机检测功能全面达到规范要求。
    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

    项目 技术参数
    气体继电器 流速检测 0.5~1.6m/s,最小分辨率0.01m/s精度0.5级
    容积检测 0~400ml,最小分辨率1ml,最大误差≤5ml
    密封试验 0~150Kpa,最小分辨率0.1Kpa,精度0.5级,时间0~120min可选
    压力释放阀 开启压力检测 0~150Kpa,最小分辨率0.1Kpa,精度0.5级
    关闭压力检测 0~150Kpa,最小分辨率0.1Kpa,精度0.5级
    密封检测 0~150Kpa,最小分辨率0.1Kpa,精度0.5级,时间0~120min可选
    试验介质 气体继电器试验介质25#变压器油
    压力释放阀实验介质空气
    电源 电源 AC220v 50HZ
    控制系统 功率150w
    执行系统 功率120w
    总功率 270w
    仪器箱 气体继电器检测仪 外形尺寸  70×40×65cm ; 重量  55kg
    微机测控箱外形尺寸 外形尺寸  55×25×30cm ; 重量  15kg
    压力释放阀检测仪外形尺寸 外形尺寸  50×40×40cm  ;重量  25kg

    应用领域 APPLICATION FIELD

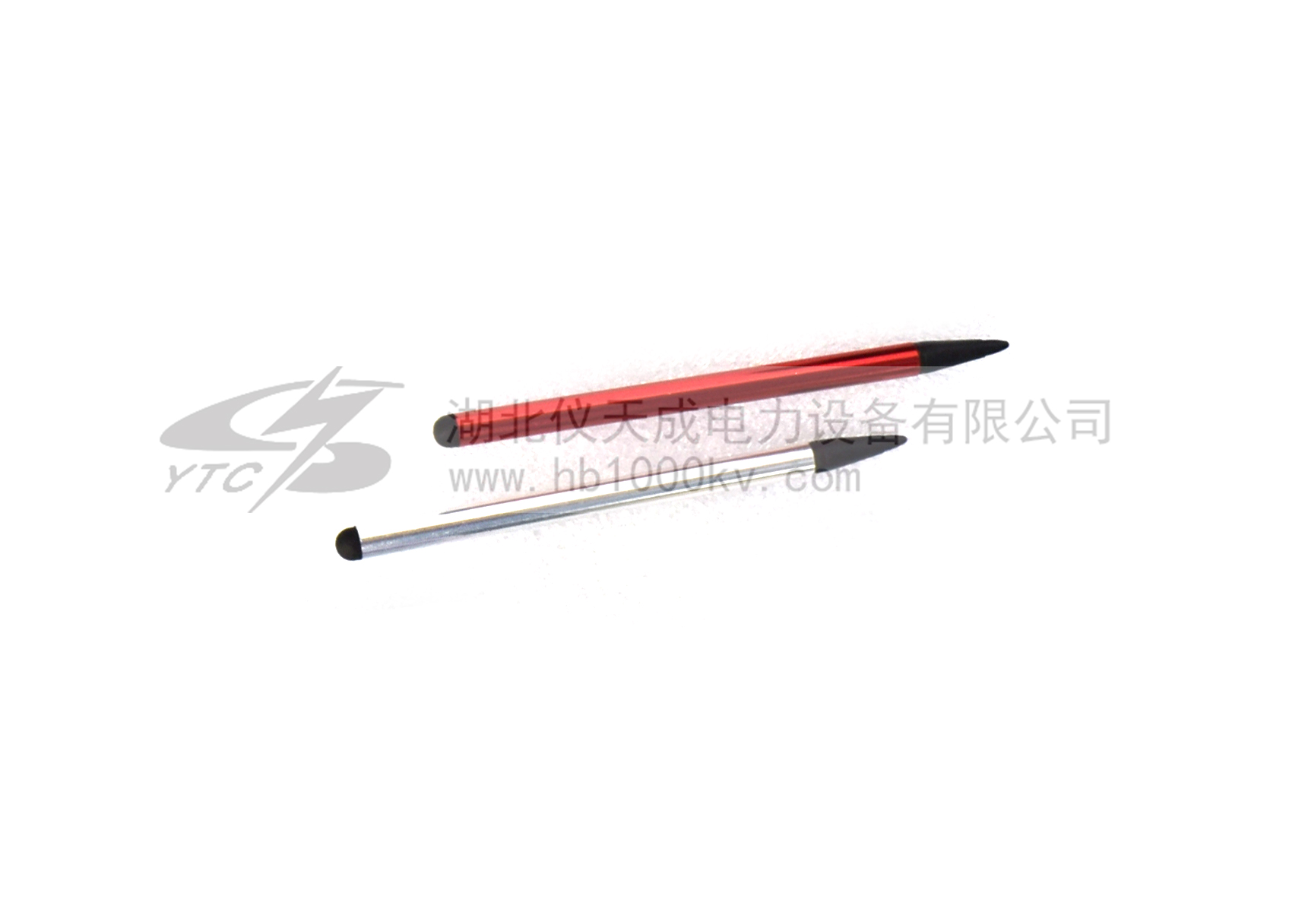

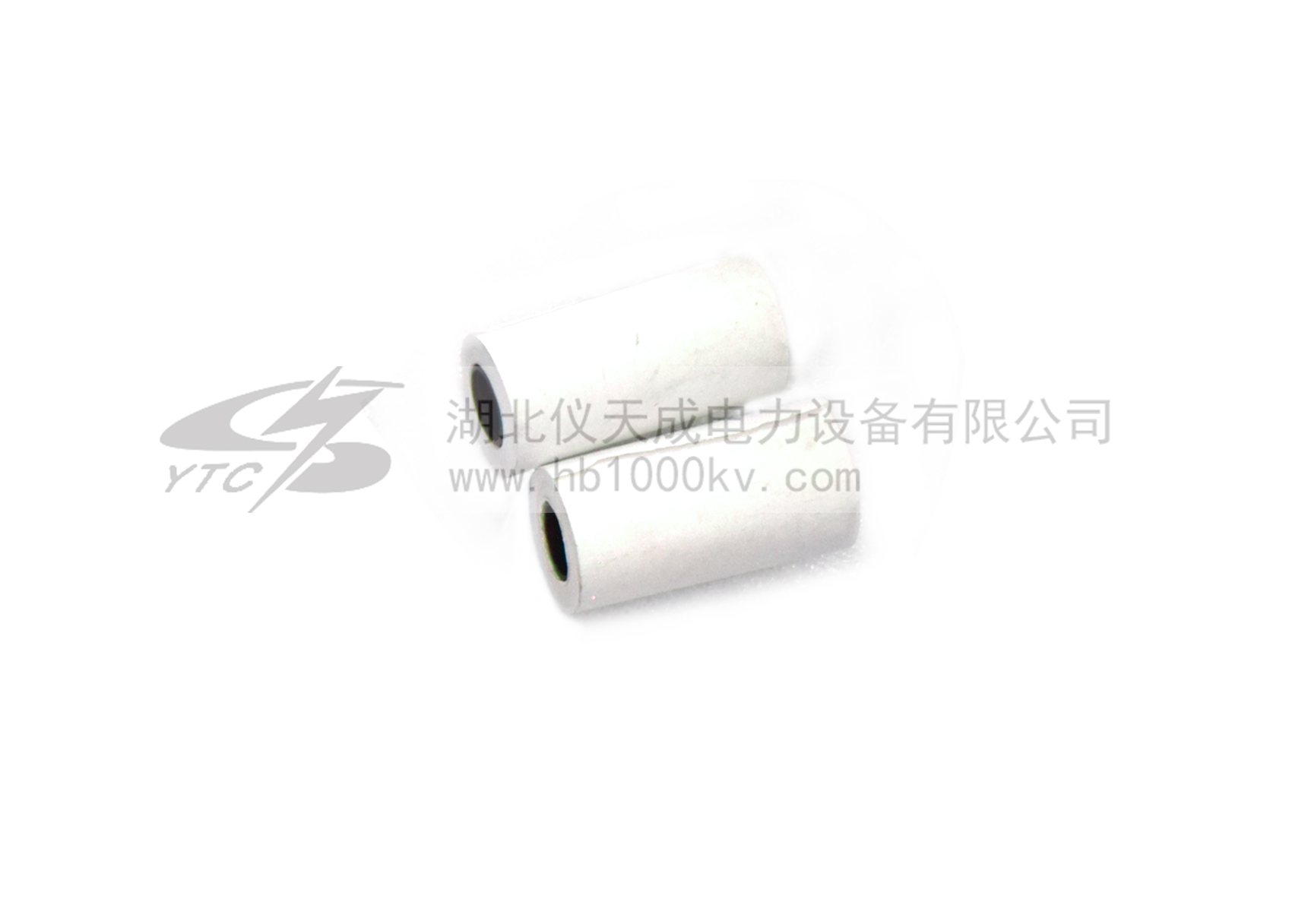

    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。

    湖北省计量技术研究院湖北省计量技术研究院  武汉省计量测试检定研究所武汉省计量测试检定研究所 中国计量科学研究院中国计量科学研究院
