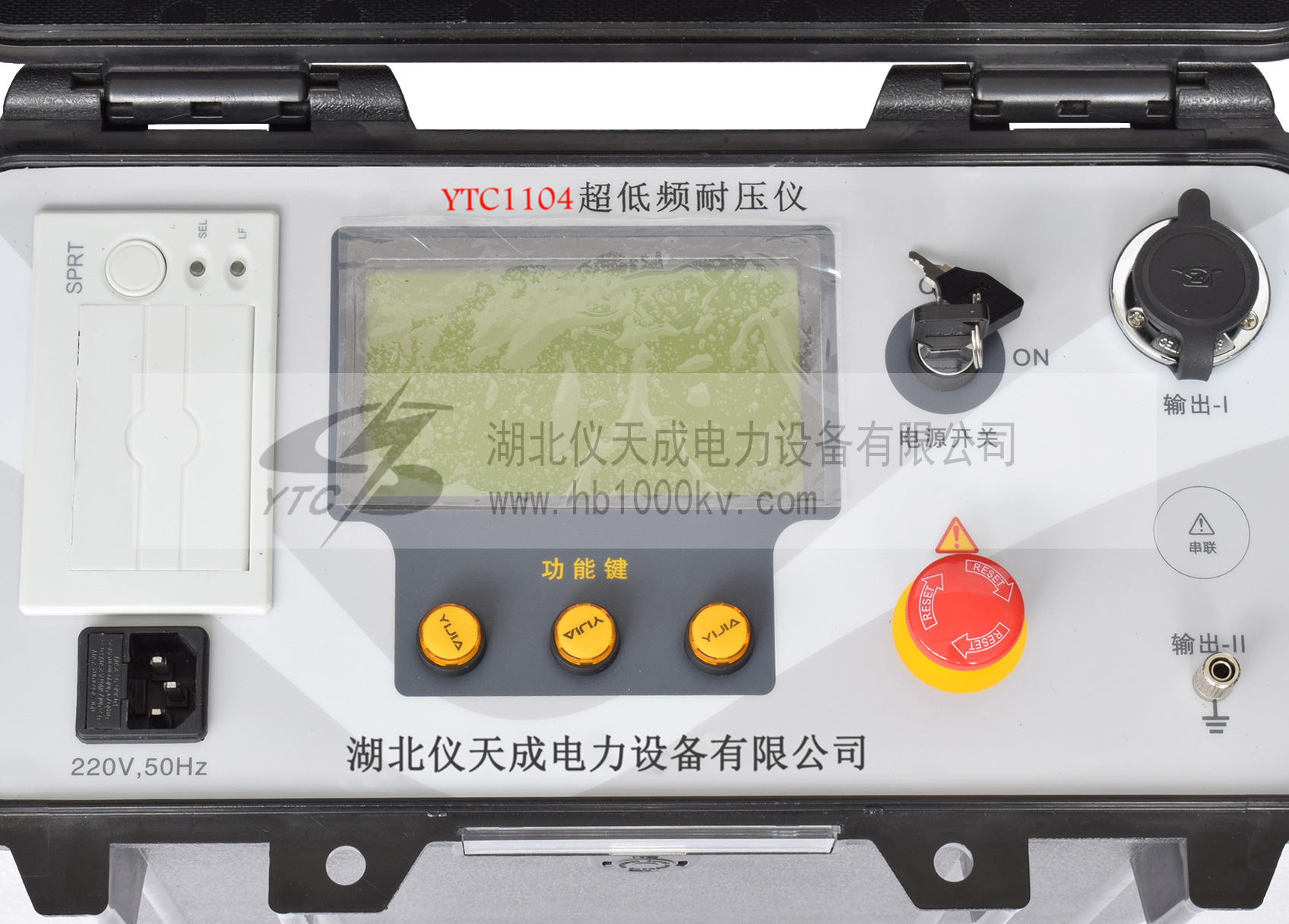

YTC1104超低频高压发生器

       YTC1104超低频高压发生器是接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。
       - 体积小重量轻

       - 大屏幕液晶显示
       - 清晰直观、且能显示输出波形
       - 打印机输出试验报告


提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介:
  YTC1104超低频高压发生器是接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。该仪器由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印机输出试验报告。
  YTC1104超低频高压发生器设计指标完全符合《电力设备专用测试仪器通用技术条件》。

产品别称:超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

产品特征:

1、电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确。
2、过压保护,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
3、过流保护,设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
4、高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
5、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

基本参数参数:
项目 技术参数
输出频率 0.1Hz、0.05Hz、0.02Hz
带载能力 0.1  Hz  最大1.1µF
0.05 Hz  最大2.2µF
0.02 Hz  最大5.5µF
测量精度 3%
电压正,负峰值误差 ≤3%
电压波形失真度 ≤5%
使用条件 温度 -10℃∽+40℃
相对湿度 ≤85%RH
电源 交流50 Hz,220V ±5%

不同规格超低频参数:
型号 额定电压 带载能力 电源保险管 重量 用途
YTC1104-30/1.1 30kV
(峰值)
0.1Hz,≤1.1µF 10A 控制器:4㎏
升压体:25㎏
10kV电缆
发电机
0.05Hz,≤2.2µF
0.02Hz,≤5.5µF
YTC1104-50/5 50kV
(峰值)
0.1Hz,≤5µF 55A 控制器:5㎏
升压体:55㎏
用于电缆故障的烧穿
 0.05Hz,≤10µF
 0.02Hz,≤25µf
YTC1104-80/1.1 80kV
(峰值)
0.1Hz,≤1.1µF 30A 控制器:5㎏
升压体:45㎏
35kV电缆
发电机
 0.05Hz,≤2.2µf
 0.02Hz,≤5.5µf

不同发电机的单相对地电容量:
  火    电 水         电
发电机容量
(MW)
200 300 600 85 125-150 300 400
单相对地电容(µF) 0.2-0.25 0.18-0.26 0.31-0.34 0.69 1.8-1.9 1.7-2.5 2.0-2.5

交联聚乙烯绝缘单芯电力电缆的电容量(µF/km) :
截面电积mm2
µF/Km
16 25 35 50 70 95 120 150 185 240 270
电压10kV 0.15 0.17 0.18 0.19 0.21 0.24 0.26 0.28 0.32 0.38 -
电压35kV - - - 0.11 0.12 0.13 0.14 0.15 0.16 0.17 0.19

应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。

湖北省计量技术研究院湖北省计量技术研究院 国网电科院检验报告国网电科院检验报告 武汉省计量测试检定研究所武汉省计量测试检定研究所
