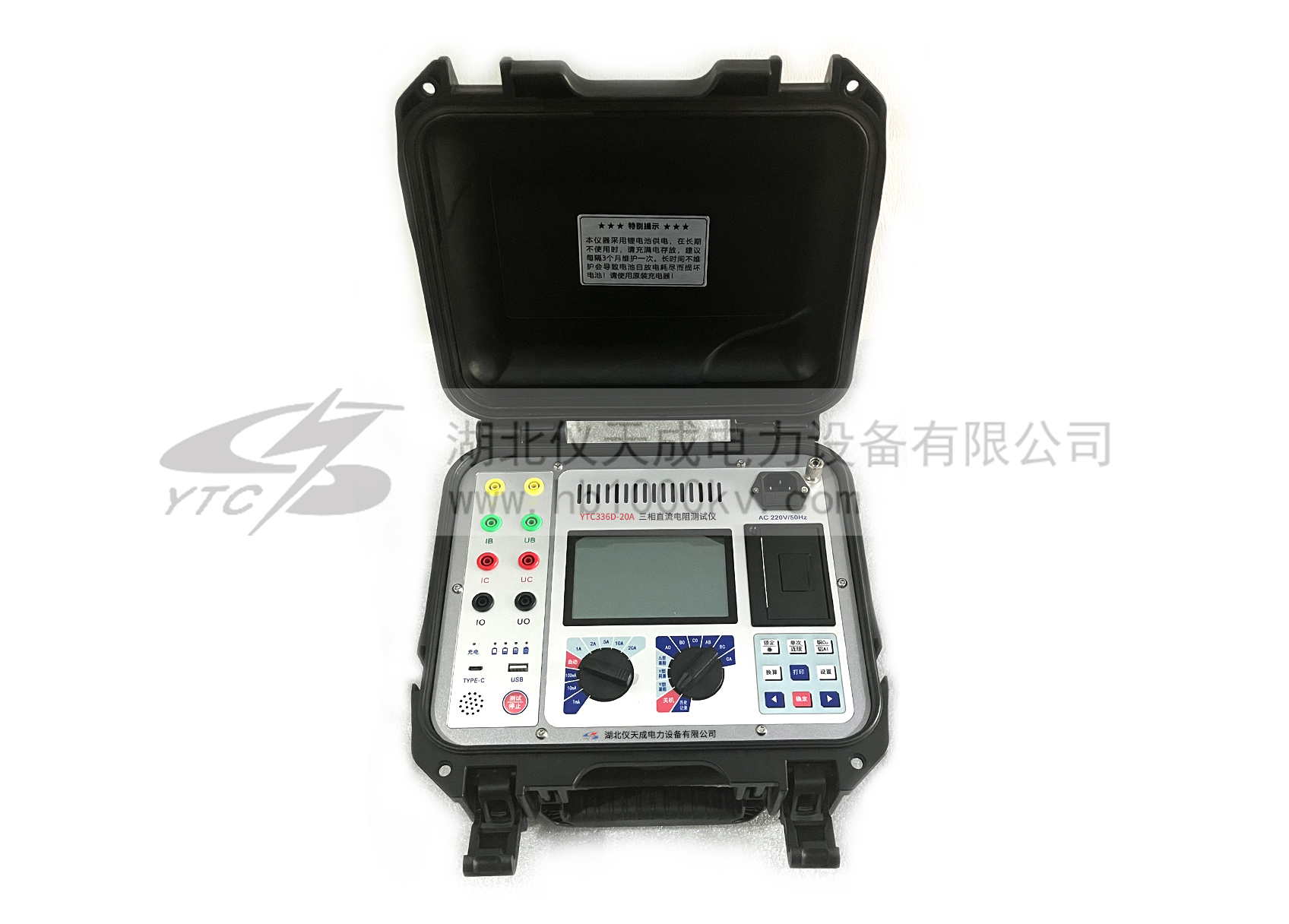

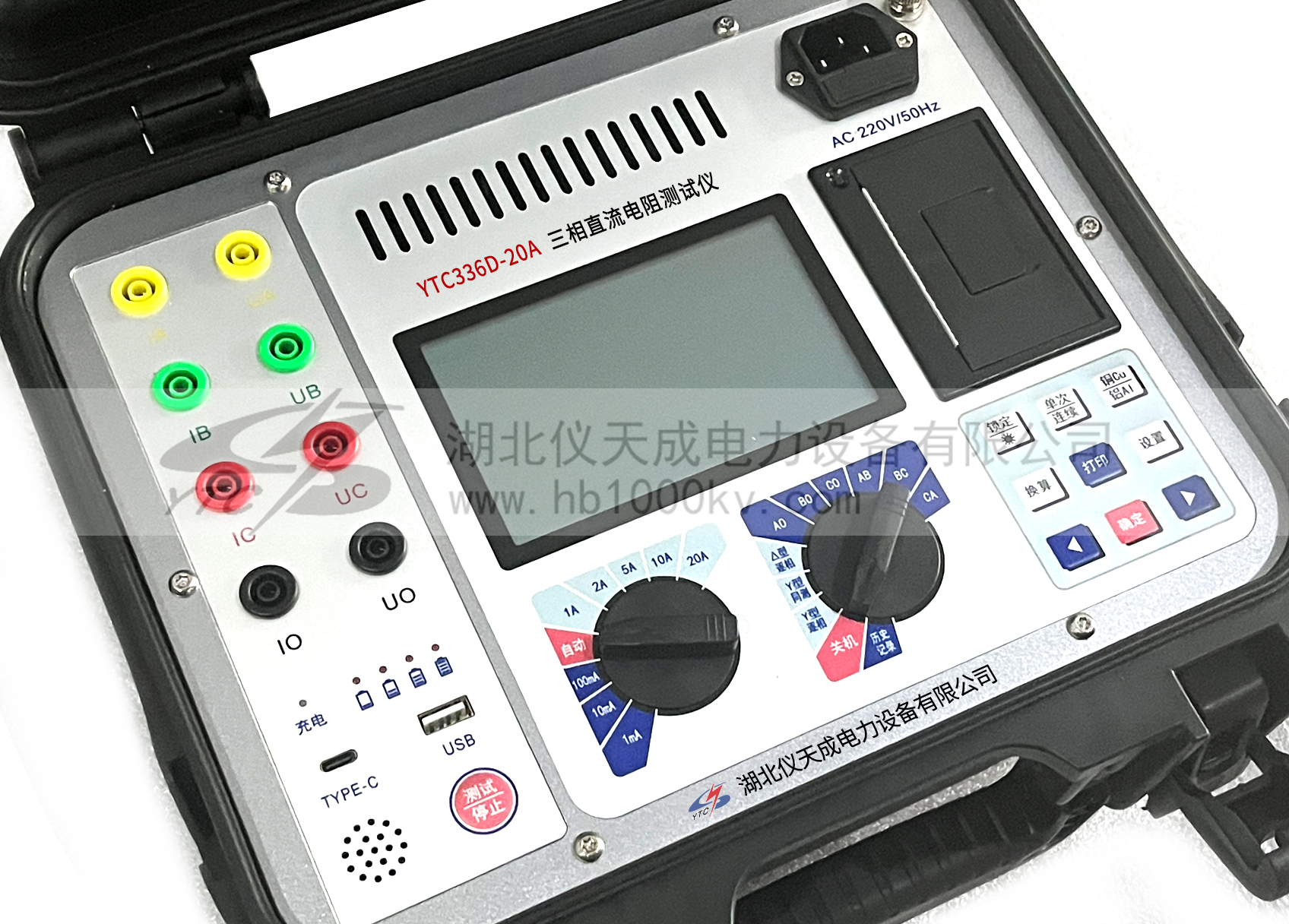

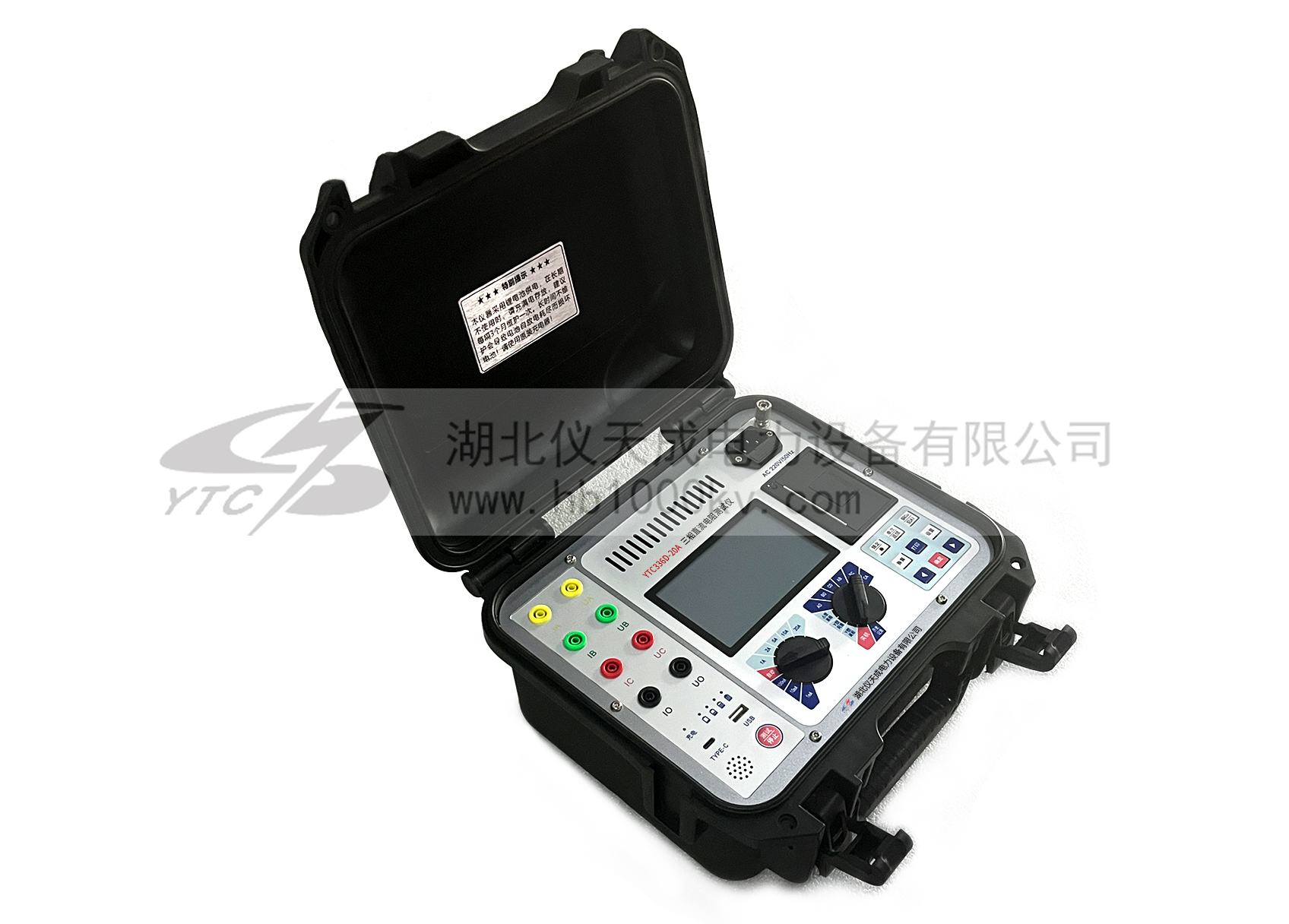

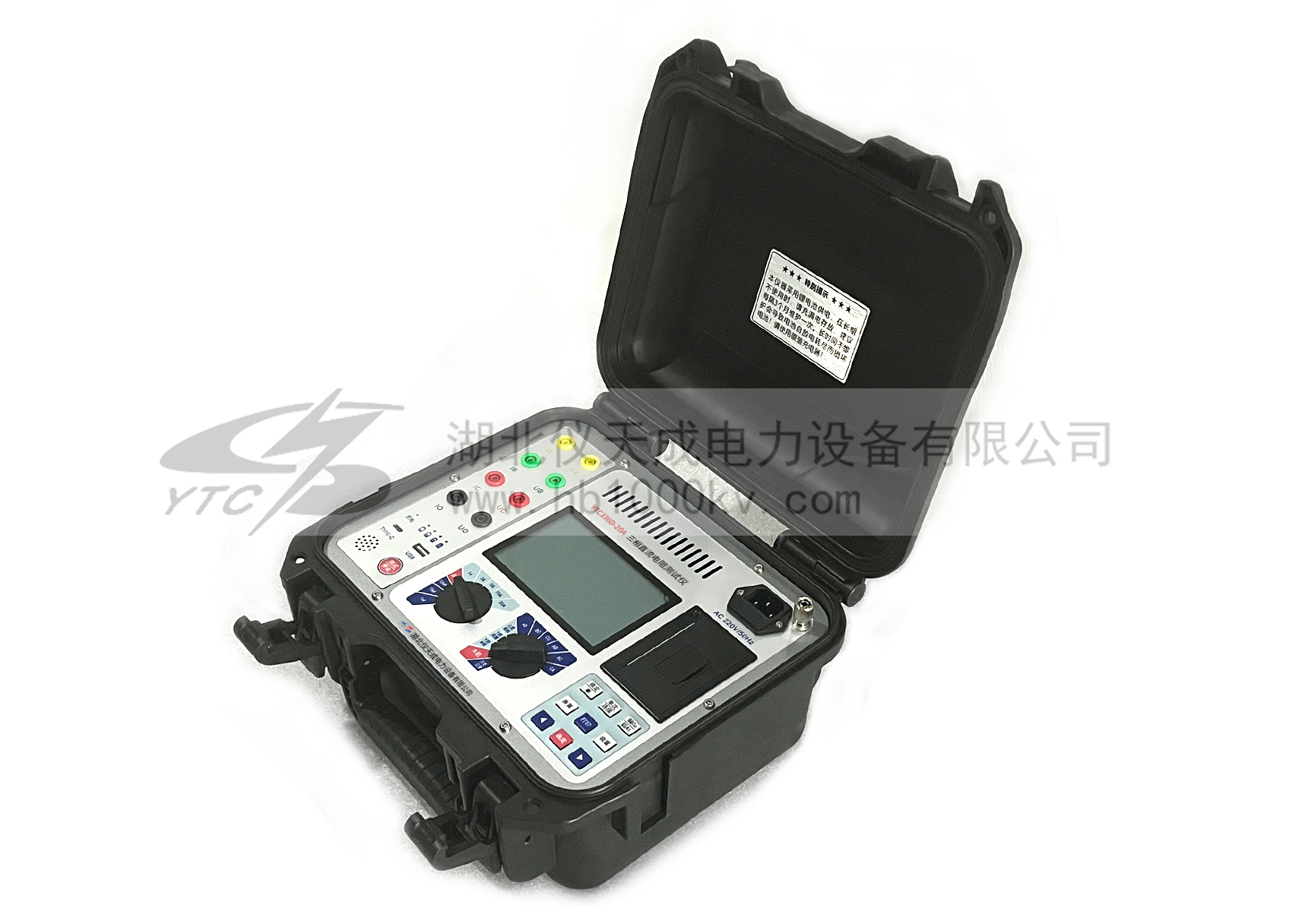

YTC336D-20A 三相直流电阻测试仪

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
为了满足变压器直流电阻快速测量的需要，本公司利用自身技术优势开发研制了新一代系列YTC336D-20A 三相直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。

整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有⾃动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

功能特点：

1.一体化方案，体积小、重量轻，便于携带。
2.适用于110kV电压等级以下的主变和配电变压器的直流电阻测量，包括互感器、电机等感性试品测量。
3.本仪器具有单相、三相Y型逐相、三相Yn型同测、三相△型逐相等多种测量模式，覆盖了变压器直阻测量的各种应用场景。
4.整机由高速芯片控制，自动化程度高，操作简单。
5.采用全新的电源技术，整机由锂电池供电，电流档位多，输出电压⾼，充磁快，节省测量时间，最大输出电流可达20A，最大输出电压可达20V，电阻测量范围可达1mΩ~20kΩ。
6.具有自动判定充磁结束、自动锁定阻值并具有数据保存功能，无需人工判断。
7.可对需要换档的变压器进行不停机连续测量。
8.具有自动测量功能，可根据负载自动选择最优电流档位。
9.保护功能完善，能可靠保护反电势对仪器的冲击。
10.具备语音播报功能，测试完毕后自动播报电阻值。
11.具有快速放电功能，测试完毕后，可快速放电并回收绕组能量。
12.背光LCD显示屏，阳光下更清晰。
13.自带掉电存储功能，可存储100组历史测试数据，可随时查阅。
14.配备蓝牙接口，支持BLE4.0协议蓝牙传输，需选配微信小程序。
15.内置大容量锂电池，无需额外供电，适合户外移动作业。

产品别称：三相直流电阻测试仪、直流电阻快速测试仪、直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻快速测试仪、三回路变压器直流电阻测试仪

技术参数 TECHNICAL PARAMETERS

技术指标：

量程范围	Yn型同测	10A+10A （1mΩ~0.2Ω）	5A+5A （10mΩ~0.5Ω）	2A+2A （50mΩ~2Ω）	1A+1A （100mΩ~10Ω）
	其他模式	20A （1mΩ~0.2Ω）	10A （1mΩ~0.5Ω）	5A （10mΩ~2Ω）	2A （10mΩ~10Ω）
	其他模式	1A （10mΩ~20Ω）	100mA （1Ω~200Ω）	10mA （10Ω~2kΩ）	1mA （100Ω~20kΩ）
测试精度	±（示值*0.2%±3个字）
最⼩分辨率	0.1μΩ
测试时间	单相15min / 三相同测30min / 三相逐相45min(Max)。
测量次数	≥100次（100 mΩ负载10A放电模式、5min持续时间算起）。
数据存储	100次历史数据。

仪器参数：

额定功率	单相最⼤80W，三相最⼤100W。
输出电压	20V(Max，当电流⼩于1A时)。
输出电流	DC：1mA / 10mA / 100mA / ⾃动 / 1A / 2A / 5A / 10A / 20A 可调。
电池容量	5Ah。
显示⽅式	段码液晶屏（有背光）。
保护功能	过流及短路保护；电池过放保护。过热保护：电池过热及功率器件保护。
附加功能	一键自动测量，自动判定稳定电阻值。支持星型Yn绕组三相同时测量。自动量程（档位）转换：支持自动确定合适量程（档位）。连续测量：可对多档位的变压器，不停机直接多次测量。能量回收：测试完毕后将变压器绕组中剩余能量回收锂电池。语音播报功能：测试数据自动语音播报。蓝牙数据传输：支持BLE4.0协议蓝牙传输，适配小程序（选配）。
外形尺⼨	长310mm宽288mm高168mm。
主机重量	4.5kg（不含测试线）。
