YTC10/50J工频交流耐压试验仪

        YTC10/50J工频交流耐压试验仪适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。  仪器由智能操作箱和试验变压器组成。
 - 自动判断试验结果
 - 自动计时功能
- 性能稳定,抗干扰性强
 - 现场使用方便,精度易于控制

提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

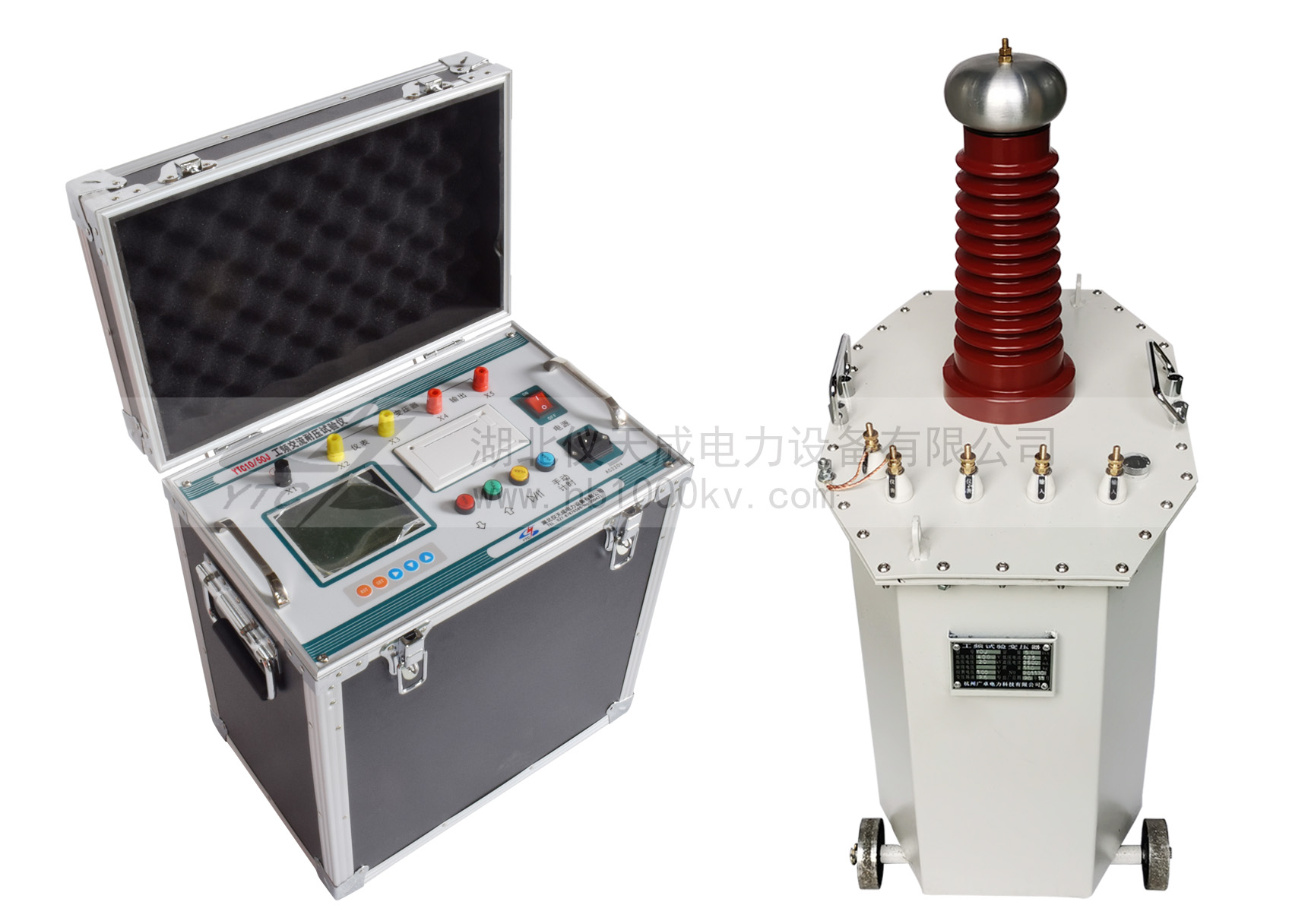

        YTC10/50J工频交流耐压试验仪是根据DL/T848.2-2004行业标准而设计生产的。全套装置由油浸式试验变压器和控制箱(台)组成,其中控制箱(台)由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

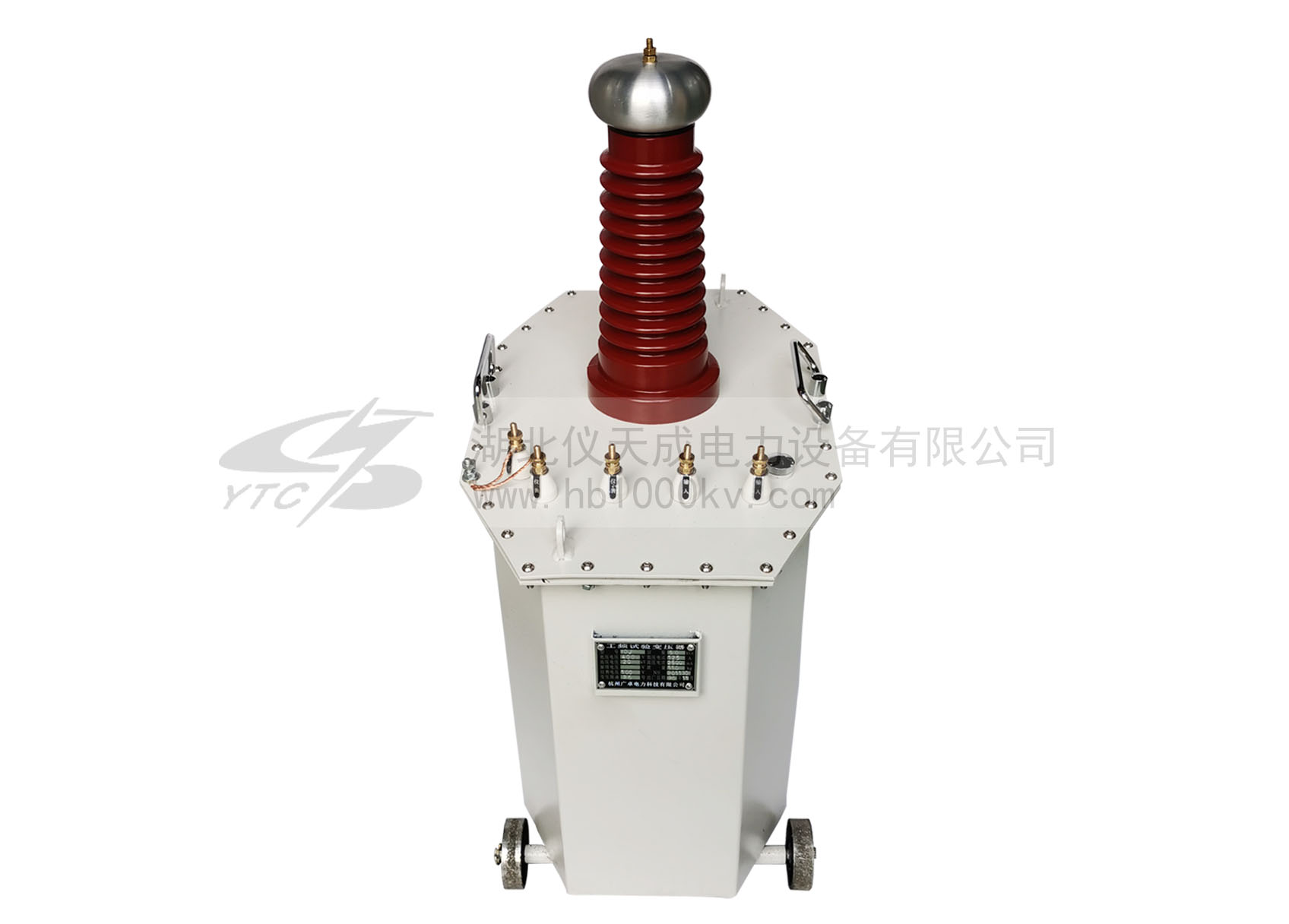

        高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。

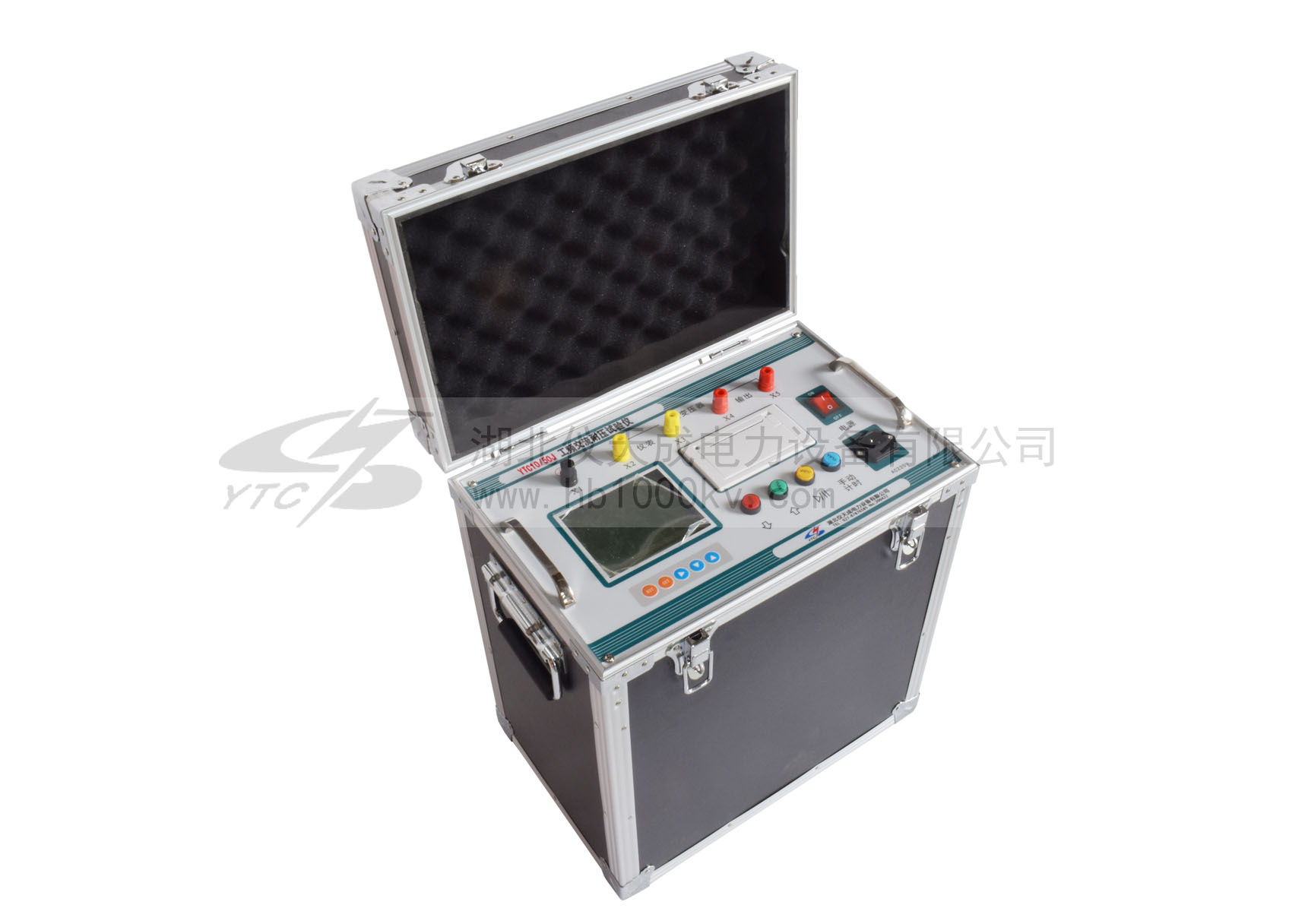

        YTC10/50J工频交流耐压试验仪的智能操作箱是轻型试验变压器的专用配套设备。适用于电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校的产品耐压试验。例如对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
  该智能操作箱设有状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控;可自动判断试验结果(试验通过或试验失败),并能记录试品过电流、闪洛或击穿时的电压;设有暂停功能,在自动模式时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试验过程中的现象;

产品特征:
1、电压、电流、时间,状态信息等数据4.7尺大屏液晶显示,读数清晰、直观;
2、XC-II智能操作箱采用全中文界面,操作简单明了,可适应多种应用场合;
3、轻触式面板按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;
4、该智能操作箱采用全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(带密码保护功能);
5、按键直接设定电压变比(带密码保护功能),在连接不同电压等级的试验变压器时,应用灵活自如,做到一台控制设备可适应多台试验变压器;
6、该智能操作箱设有状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控;
7、XC-II智能操作箱具有试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能记录试品过电流、闪洛或击穿时的电压;
8、XC-II智能操作箱具有试验结果声音提醒功能,试验通过或试验失败时,设备会发出不同的提醒声音,试验人员可直接由声音辨认试验的结果;
9、该智能操作箱设有暂停功能,在自动模式时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试验过程中的现象;
10、自动计时功能。自动模式时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位;
11、该智能操作箱设有手动计时功能,在手动模式时,计时器可手动启动,当计时时间到,设备自动回到零位(仅台式设备有此功能);
12、手动模式,此模式类似于传统的电动升/降压方式;
13、XC-II智能操作箱采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。
13、油浸式试验变压器选材优良,质量可靠,稳定性好;
14、该油变采用新式绝缘材料,体积小,重量轻。
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

项目 技术参数
额定电压 AC 50kV
额定容量 10kVA
产品类别 交流
