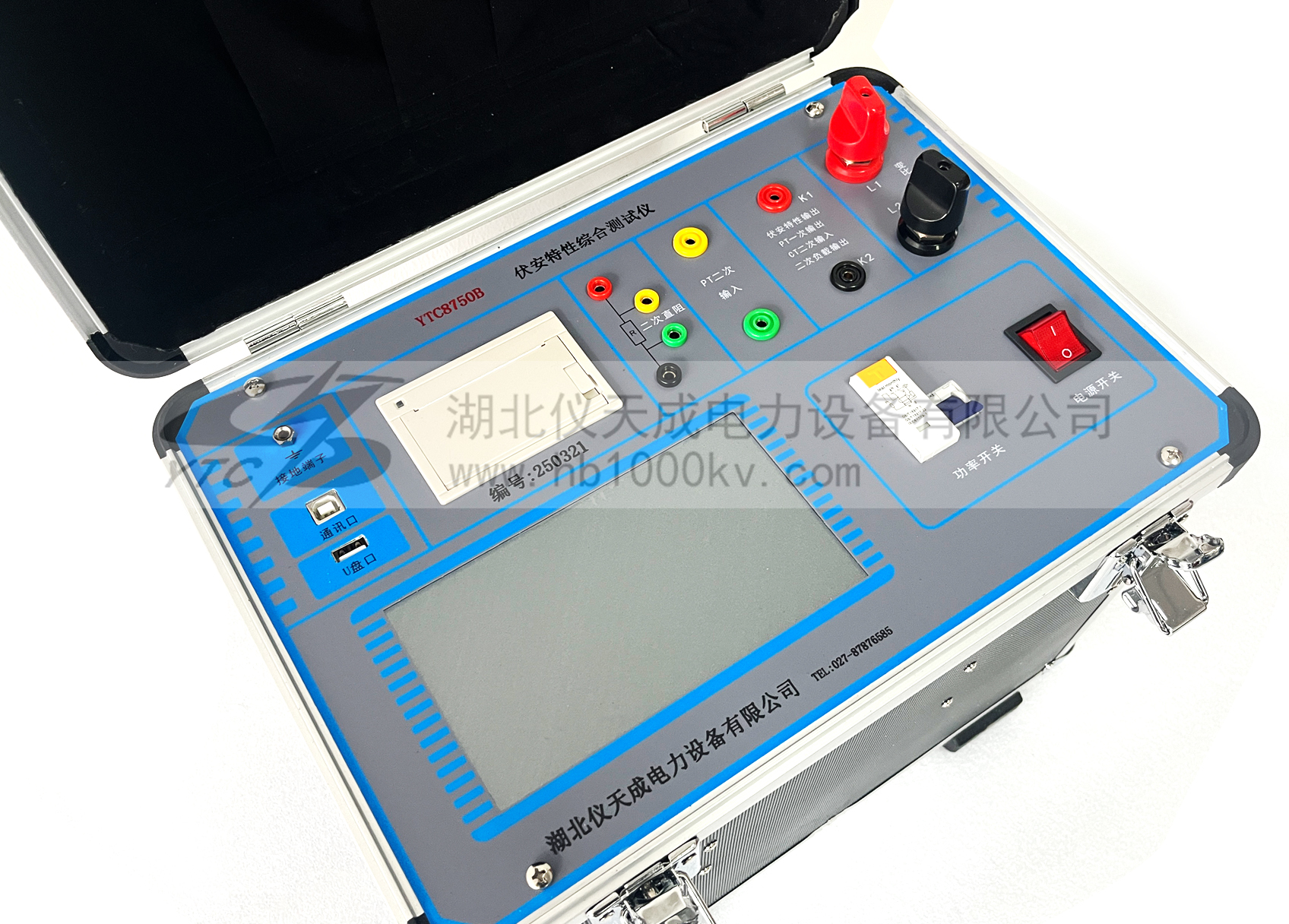

    YTC8750B互感器伏安特性测试仪
            YTC8750B互感器综合特性测试仪可以完成的试验包括: CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线等结果参数。
           - 支持CT和PT检测
           - 自带1000V交流电源和600A大电流源.
           - 无需外接其它辅助设备,单机即可完成所有检测项目.
    提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
    产品图集 操作手册 产品视频
    产品简介 PRODUCT INTRODUCTION

            YTC8750B互感器综合特性测试仪可以完成的试验包括: CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线等结果参数。


    产品特点:
    1、全自动型测试仪:仅需进行简单的数字设定:设定最高测试电压、最大电流装置将自动从零逐步升压。测试全过程自动记录数据,并自动地将伏安特性曲线描绘并显示出来,省去手动调压、人工记录、整理、描曲线等烦琐劳动。
    快捷、简单、精确、方便。

    2、功能全面:可测试CT/PT的:“伏安特性”,“5%、10%和15%误差曲线”,“变比、极性”,“二次直阻”及“二次负载”,“二次回路”,“二次耐压”,退磁功能。内设功能状态说明,无需说明书,极易操作、掌握。

    3、输出电压高、容量大:伏安特性试验:220V单机最大输出电压高达1000V.变比测试:最大电流输出高达600A。设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定。 调压分辨率最小可以达到0.15V。

    4、屏幕全汉化图形界面 、旋转鼠标操作:测试时直接显示伏安曲线图,坐标自动缩放,清晰美观,直观方便。
    面板自带打印机,可随时打印曲线图及测试数据。操作采用我公司独创的光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单,只需左旋、右旋、点击,便可完成所有操作。

    5、附加功能全面:
    5.1、带有大容量存储器,可存储2000组测试数据,数据掉电永不丢失;
    5.2、具有完善的数据查询、浏览、打印、清空等功能。
    5.3、拐点自动计算功能,试验数据筛选打印功能。
    5.4、背光软件调整功能;自带日期/时间功能。
    5.5、带有RS232通信接口,可以通过接口将数据上传至电脑保存、显示编辑、打印。
    5.6、带有U盘接口,可通过接口将数据上传至电脑保存、显示编辑、打印。
    5.7、单机一体化,重量轻,仅重20Kg,方便携带,便于流动试验。

    注:可根据客户要求增减测试功能定制


    产品别称:互感器综合测试仪互感器测试仪、伏安特性综合测试仪、伏安特性变比极性综合测试仪、伏安特性综合测试仪、互感器伏安特性测试仪、互感器伏安变比极性综合测试仪

    产品特征 PRODUCT FEATURES
    技术参数 TECHNICAL PARAMETERS

      输入电压 输出最高电压 输出最大电流 功 率 测量精度
    CT伏安输出 220V 0—1000V 15A 3KVA < 0.5%
    PT伏安输出 220V 0—330V   3KVA < 0.5%
    CT变比输出 220V 0-8V 0—600A ――― < 0.5%
    PT变比输出 220V 0—1000V ――― ――― < 0.5%
    CT 变比测量 比值最高显示:999.9K:5/1 < 0.5%
    PT 变比测量 比值最高显示:999.9K:100、150、100/3、100/√3 < 0.5%
    直阻测量 最高测量阻值:0-20Ω < 0.5%
    二次通流 电流:0-200A   时间:5分钟
    二次耐压 电压:0-1000V  时间:5分钟
    工作温度 -10~55℃
    工作电压 AC220V(±20%)50HZ
    测试仪主机体积 350×240×270
    主机重量 20Kg

    应用领域 APPLICATION FIELD

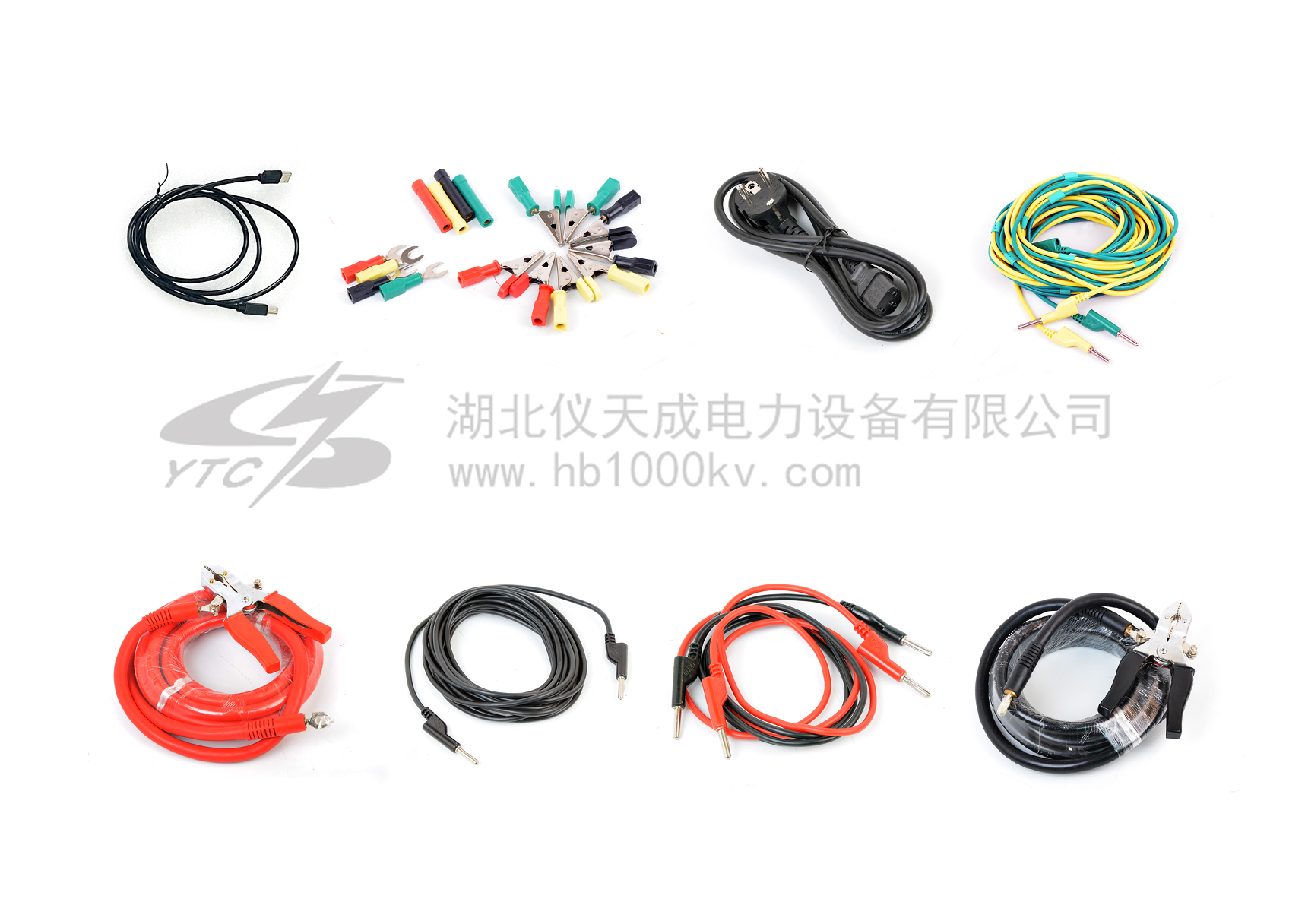

    附件配件 ACCESSORIES ACCESSORIES
    权威鉴定 AUTHORITY TO IDENTIFY

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
