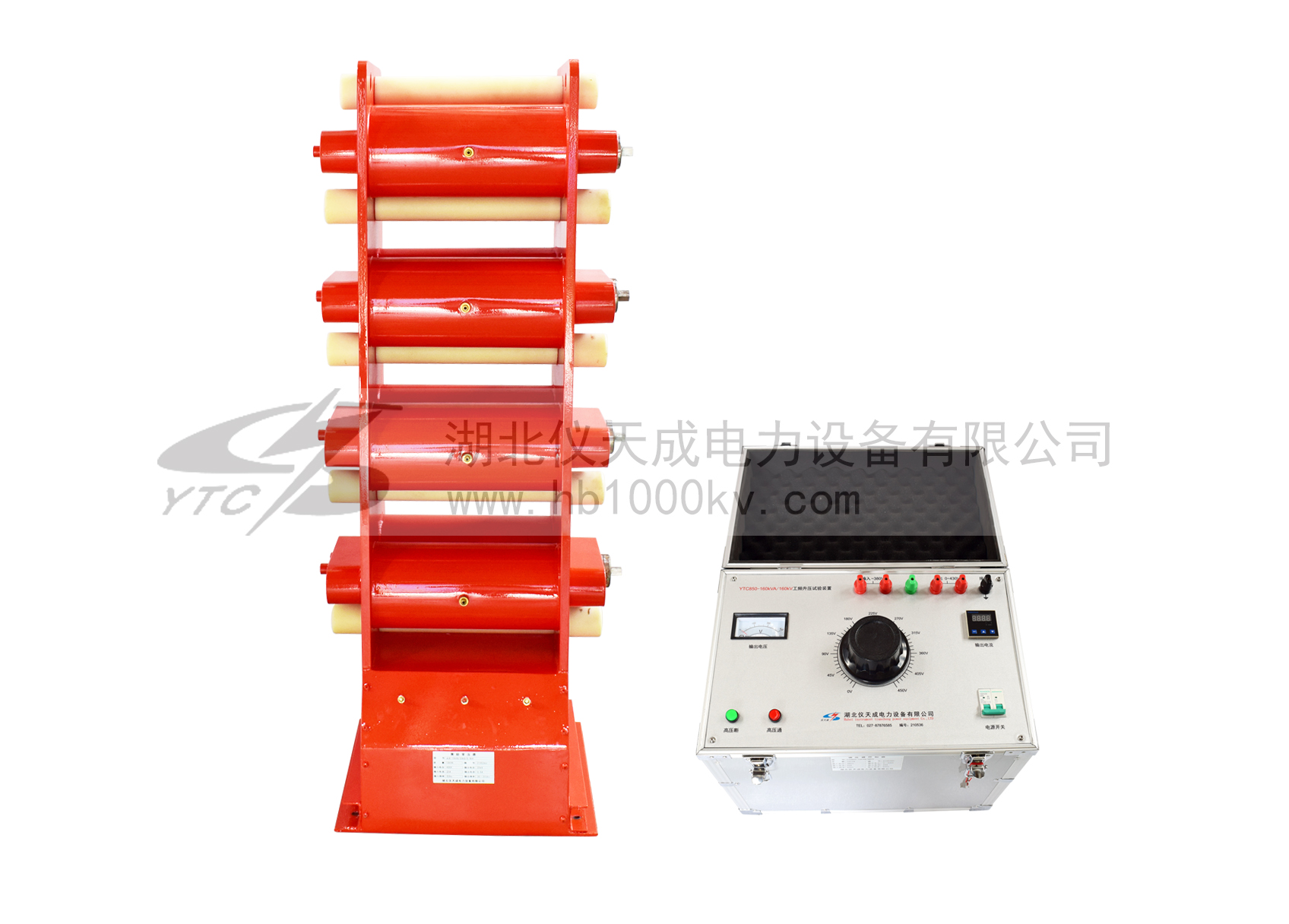

YTC850CVT串联谐振耐压试验装置

       YTC850CVT串联谐振耐压试验装置为了满足大容量、高电压(超高电压)电气设备试验需要,本升压装置采用串联谐振原理,用可调电抗器与被试设备(容性)的电容或补偿电容相匹配,形成谐振。这样试验电源只承担有功分量,仅为被试所需容量的1/Q倍,试验设备的容量和重量都大大减小。是较为理想的高电压源。
        本谐振升压装置可获取的被试容量及高电压,可满足110kV~330kV电容式或电磁式电压互感器校验误差试验,对110kV~330kV电流互感器在10kV、Um/和Um条件下的介损tgδ及额定电压下耦合电容器的介损tgδ进行测量,还可对35kV~330kV电压等级的GIS和电力变压器、一定电压等级的交联电缆等电力设备进行工频交流耐压试验。


提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

产品简介:
        随着电力系统的大力发展,系统各电力运行设备的单机容量越来越大,传输的电压等级越来越高,这样对运行设备的试验设备要求也随之增大。如采用常规的高压试验设备,所需配备的试验电源的容量及试验设备的容量高达几千个千伏安,由于试验设备的容量大,对于现场试验,设备笨重不宜搬运;而又因为试验电源的容量大,也很不方便在现场找到合适的电源。
         YTC850CVT串联谐振耐压试验装置为了满足大容量、高电压(超高电压)电气设备试验需要,本升压装置采用串联谐振原理,用可调电抗器与被试设备(容性)的电容或补偿电容相匹配,形成谐振。这样试验电源只承担有功分量,仅为被试所需容量的1/Q倍,试验设备的容量和重量都大大减小。是较为理想的高电压源。
        本谐振升压装置可获取的被试容量及高电压,可满足110kV~330kV电容式或电磁式电压互感器校验误差试验,对110kV~330kV电流互感器在10kV、Um/和Um条件下的介损tgδ及额定电压下耦合电容器的介损tgδ进行测量,还可对35kV~330kV电压等级的GIS和电力变压器、一定电压等级的交联电缆等电力设备进行工频交流耐压试验。

产品别称:工频谐振、调感式串联谐振串联谐振、CVT串联谐振耐压试验装置、调感谐振、发电机耐压试验装置

产品特征:
1、
输出电流波形好,回路对工频基波电流呈低电抗,而对其他谐波电流呈高电抗。
2、需要电源容量小。由于回路呈谐振状态,输出容量是所需电源容量的Q倍,品质因数Q值可达10~80。
3、不需过压保护,当试品发生击穿,回路失谐,电抗器立即起到限制短路电流作用。不会加剧对被试品的破坏。
4、该装置为干式组合式串联谐振装置,由干式试验变压器(励磁变压器)和多个干式电抗器组成,其电抗器既可单个使用,同时又可多个串、并联使用。
5、本装置整套设备为组合式,体积小,重量轻,特别适合现场使用。
6、调压控制箱设有过流保护功能,过流保护采用拨码整定。您在做试验时,先大致计算好所须的最大低压电流值,然后将拨码盘拨码到所须的计算值,其单位为安培。
7、本装置使用的电抗器采用了调节气隙的方式来方便的可宽范围的调节其电感值,这样,在做工频耐压试验时,对于电容量大于3000PF试品可以不配备电容器,就大大的减少了电容器的配备数,使试验变得极为方便。

产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

项目 技术指标及参数
使用环境温度: -10℃~+45℃
相对湿度: ≤90%(25℃)
工作频率: 50Hz
额定总容量: 80kVA
额定电压: 160kV (1台电抗器)
额定总电流: 1A
电抗器电感调节范围: 581H~9871H

应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
