YTC1104B-80KV 超低频高压发生器

电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术，其中 0.1Hz 超低频技术是最新技术，是当前国际电工委员会推荐的技术。我公司新一代本系列YTC1104B-80KV 超低频高压发生器是采用最新美国技术自主开发的核心产品，采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。
它克服了国内同类产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

产品特点：

1.技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。
2.操作方便：接线简单，傻瓜式操作。
3.保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。

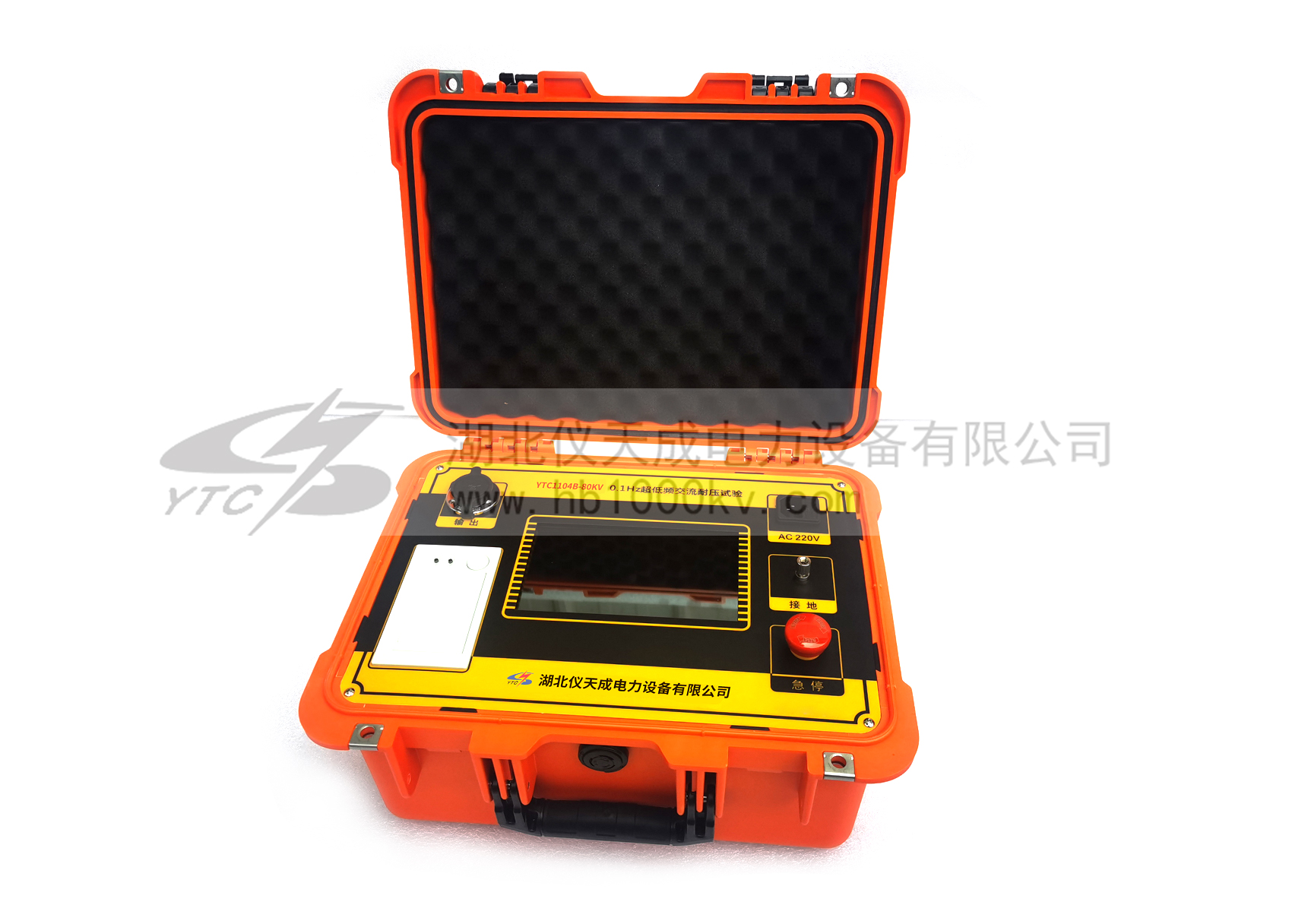

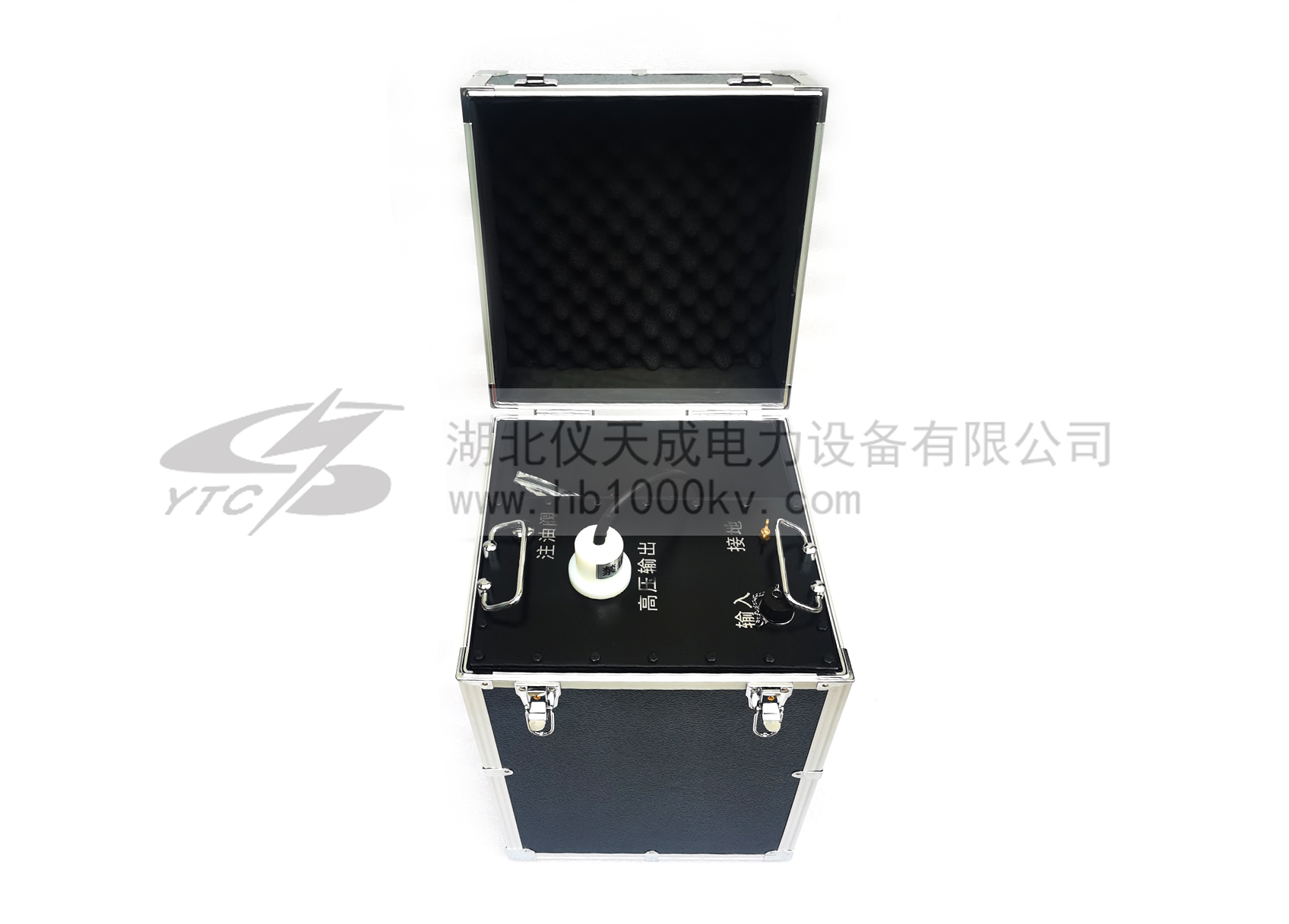

4.安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。
5.采用了高低压闭环负反馈控制电路，输出无容升效应。
6.配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印。
7.测试范围大：0.1Hz、0.05Hz 及 0.02Hz 多频率选择，测试范围大。
8.体积小、重量轻：十分利于户外作业。
9.中英文切换功能

产品别称：超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

技术参数 TECHNICAL PARAMETERS

输出额定电压	参见下表
输出频率	0.1Hz、0.05Hz、0.02Hz
带载能力	0.1Hz最大 1.1µF 0.05Hz 最大 2.2µF 0.02Hz 最大 5.5µF
测量精度	3%
电压正，负峰值误差	≤3％
电压波形失真度	≤5％
使用条件	户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
电源保险管	参见下表
电源	电压 220V±5%，50±5Hz，注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于 3kW，频率 50Hz，电压 220V±5%

被试品电容量不得超过仪器额定电容量最大值，数值大小见下表：

型号	额定电压	带载能力	电源保险管	产品结构、重量
30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏升压器：20㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
40/1.1	40kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏升压器：20㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
50/1.1	50kV （峰值）	0.1Hz,≤1.1µF	15A	控制器：4㎏升压器：40㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
60/1.1	60kV （峰值	0.1Hz,≤1.1µF	15A	控制器：4㎏升压器：50㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
80/1.1	80kV （峰值）	0.1Hz,≤1.1µF	15A	控制器：4㎏升压器：50㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
90/1.1	90kV （峰值）	0.1Hz,≤1.1µF	15A	控制器：4㎏升压器：55㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
