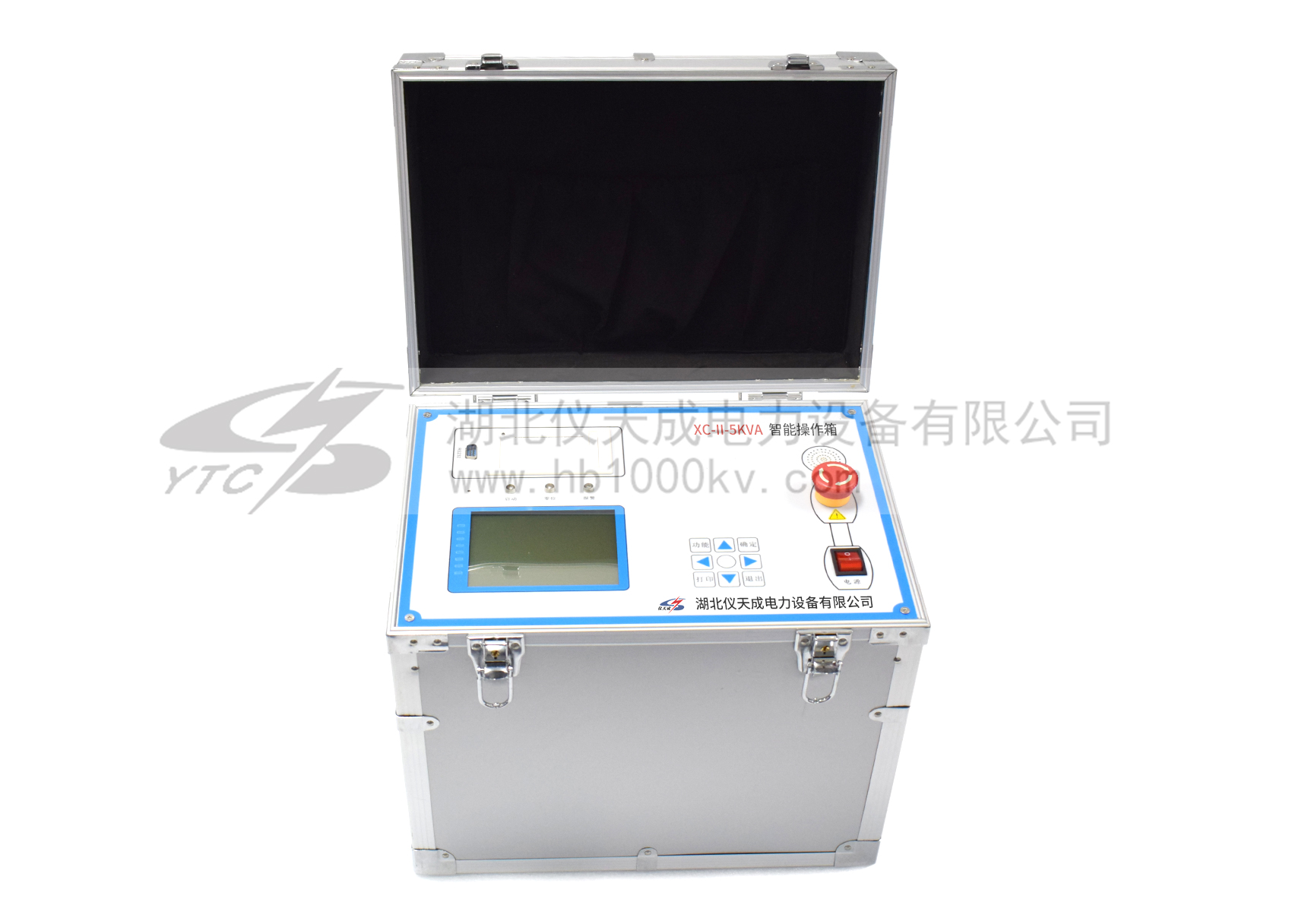

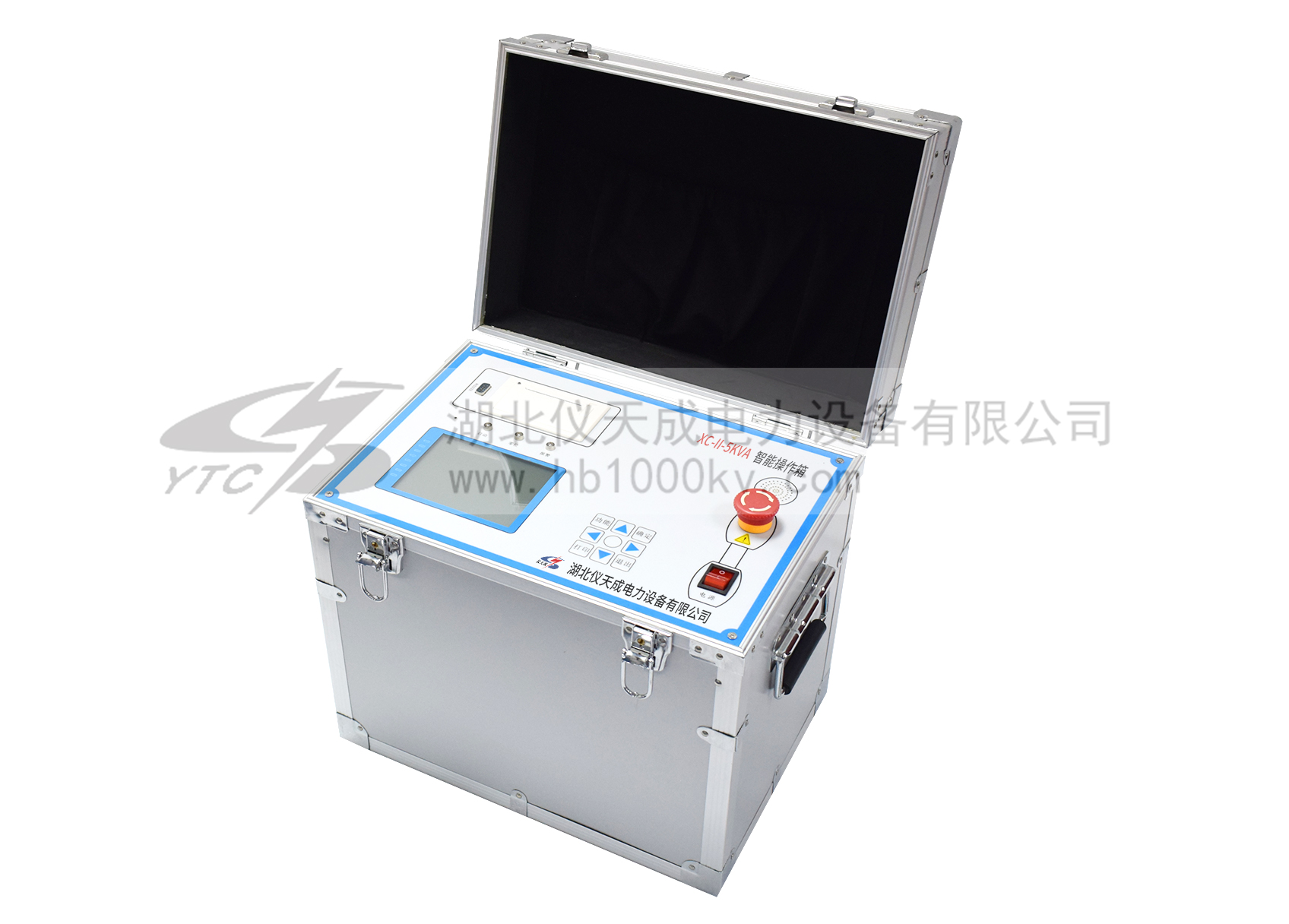

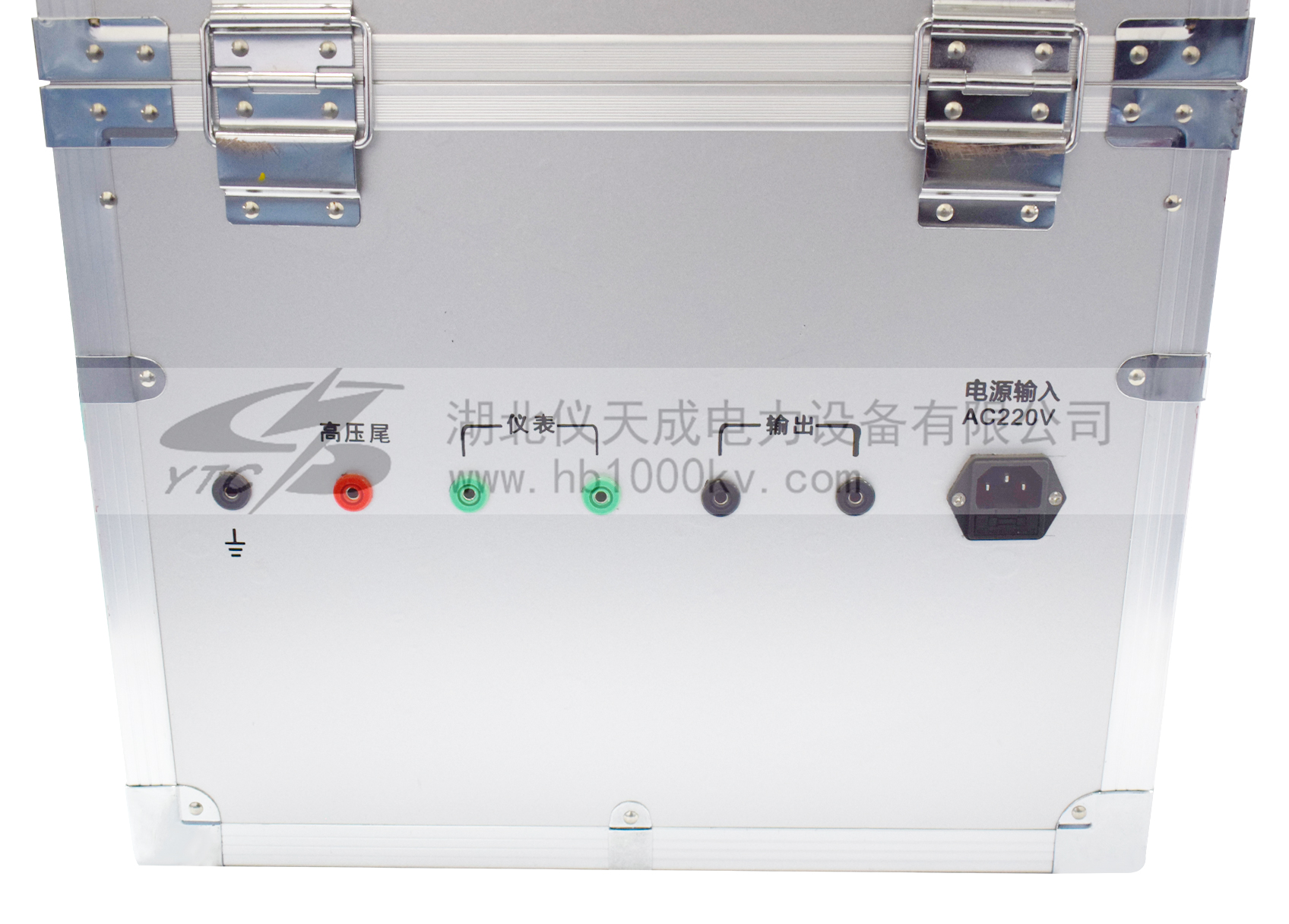

XC-II-5kVA 操作箱

        XC-II系列智能耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        XC-II系列智能耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

产品特点:

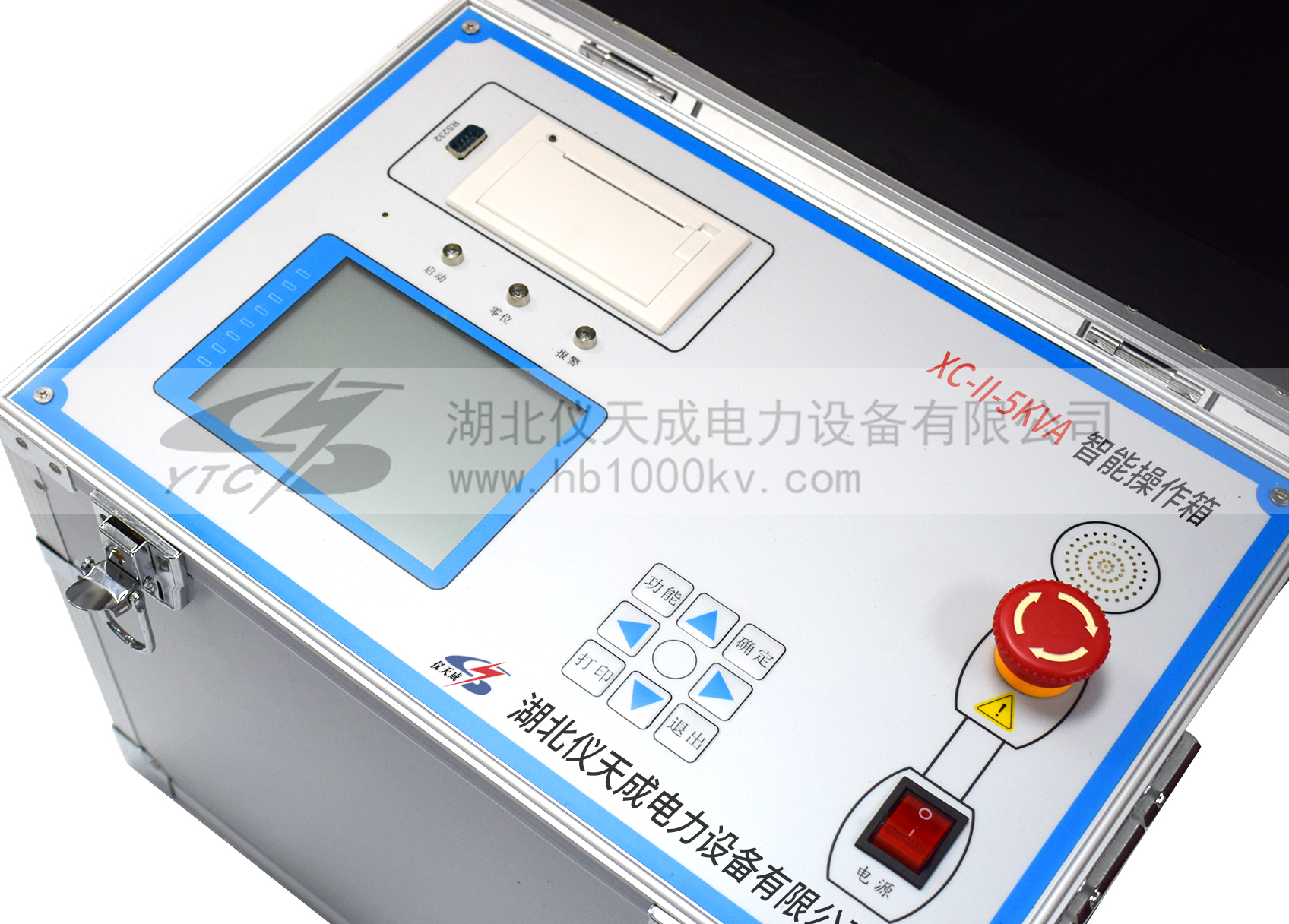

1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压电流、低压电压、低压电流4路测量方式,高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式,智能化工作全过程,任选自动方式和手动方式。
4. 实时显示高压电压、高压电流、低压电压、低压电流,时间及耐压结果,显示直观明了。
5. 完善的过压、过流保护,任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 具有回零检测功能,回零确定后才可进行试验,安全可靠。
7. 具有绝缘电阻测试功能,直接反映被试品绝缘强度。
8. 逼近式调压算法,到达设定电压后自动耐压计时,计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出,降压回零,并发生声光报警。
10. 精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
11. 自动错误诊断,易于发现和解决问题。
12. 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

产品别称:全自动控制箱,变压器控制台试验变压器控制箱。

产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

控制箱使用条件 (1)工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
(2)环境温度    -20~+50℃
(3)环境湿度    ≤85% RH(无凝结水)

控制箱(台)参数:(常规参数见下表) (1)计时范围:0-999S
(2)电压精度  ≤1.5% ±1个字(F.S)
(3)电流精度  ≤1.5% ±1个字(F.S)

规格 容量 输 入 电 源 输  出 电 压 重量(kg)
相数 (V) (A) (V) (A)
2/220 2 1 220 10 0-250 8 14
3/220 3 1 220 15 0-250 12 16
5/220 5 1 220 25 0-250 20 18
10/220 10 1 220 50 0-250 40 80
15/380 15 2 380 37.5 0-430 34.8 90
20/380 20 2 380 50 0-430 46.5 100
25/380 25 2 380 62.5 0-430 58.1 120
30/380 30 2 380 75 0-430 69.7 140
50/380 50 2 380 125 0-430 116.2 160
100/380 100 2 380 250 0-430 232.5 250
说明:如有特殊参数要求,可按用户的技术参数进行设计制作。

试验变压器参数:(常规参数见下表)


规格

容量
kVA
低压侧 高压侧 高压侧(交直流变压器) 测量变比 60分钟温升℃ 阻抗电压% 空载电流

质量
kg
电压
V
电流
A
交流输出 直流输出
电压kV 电流 电压kV 电流
1.5/50 1.5 200 7.5 50 30 70 21.4 500 50 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 50 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 50 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 50 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 50 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 50 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 50 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 50 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 50 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 50 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 50 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 50 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 50 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 50 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 50 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 50 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 50 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 50 8 <4 340

说明:如有特殊参数要求,可按用户的技术参数进行设计制作。
上表的重量以油浸式试验变压器为例,干式试验变压器和充气式试验变压器稍有不同。



应用领域 APPLICATION FIELD

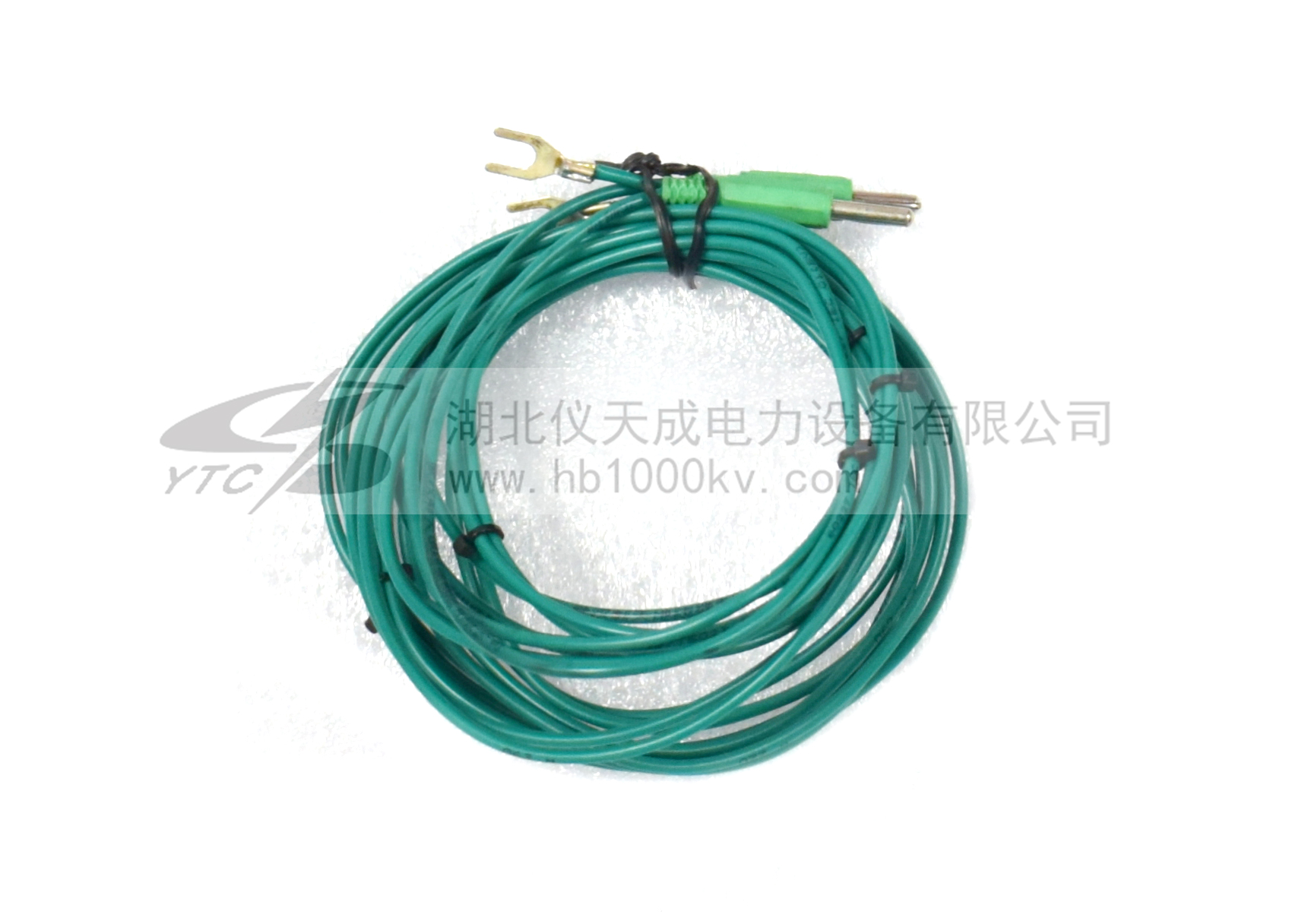

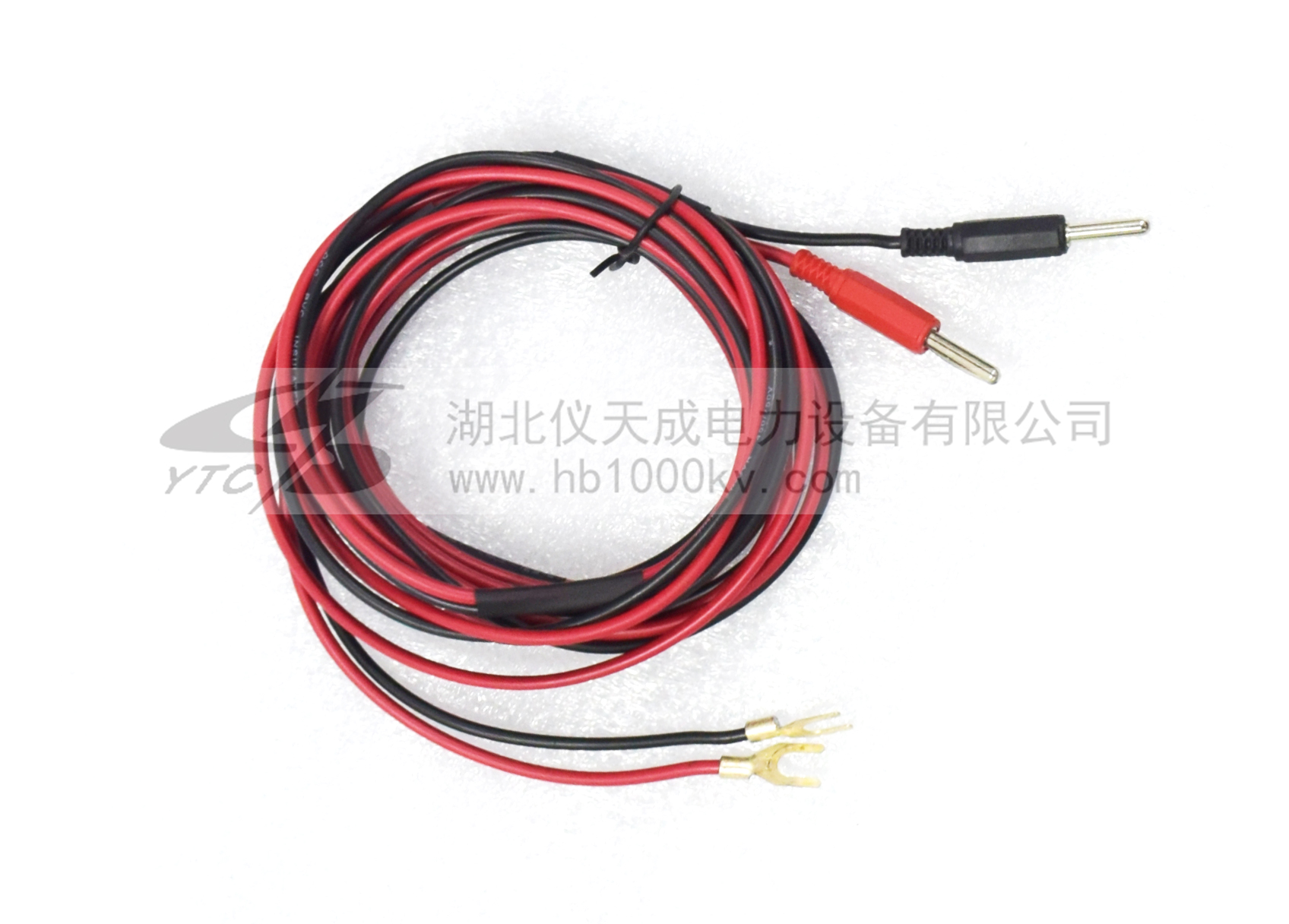

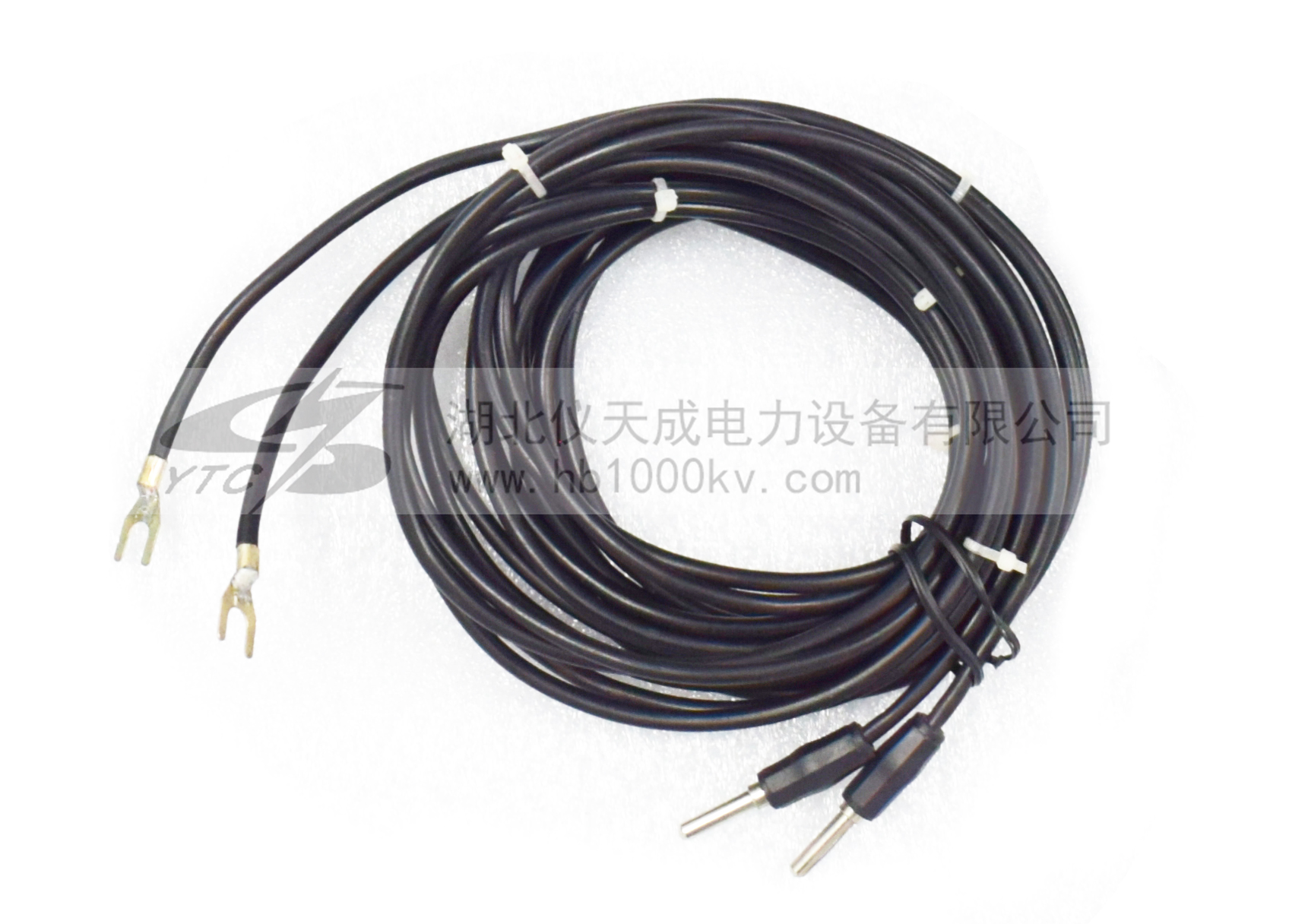

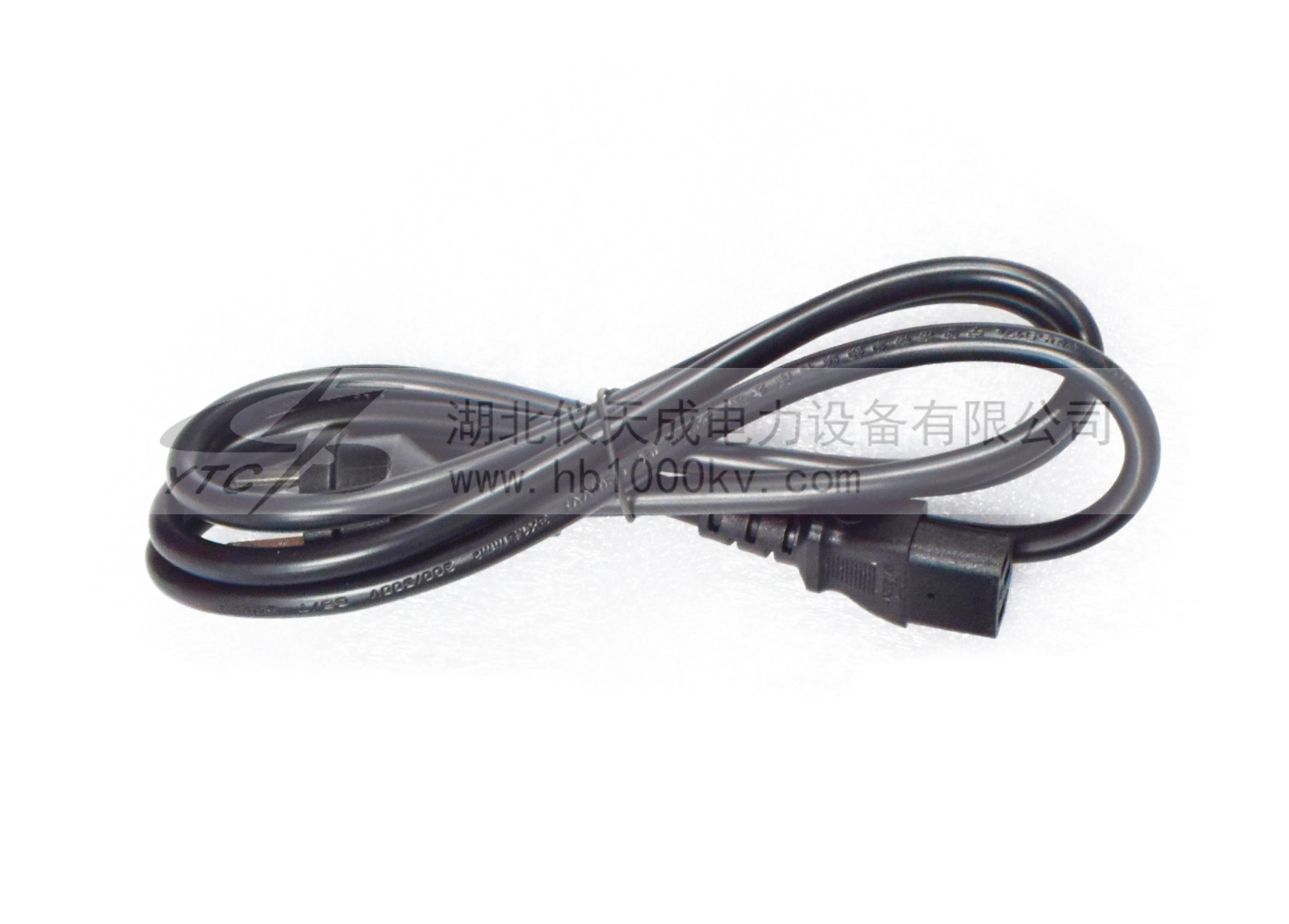

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
