YTC2830F 大地网接地电阻测试仪

目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制YTC2830F 大地网接地电阻测试仪和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

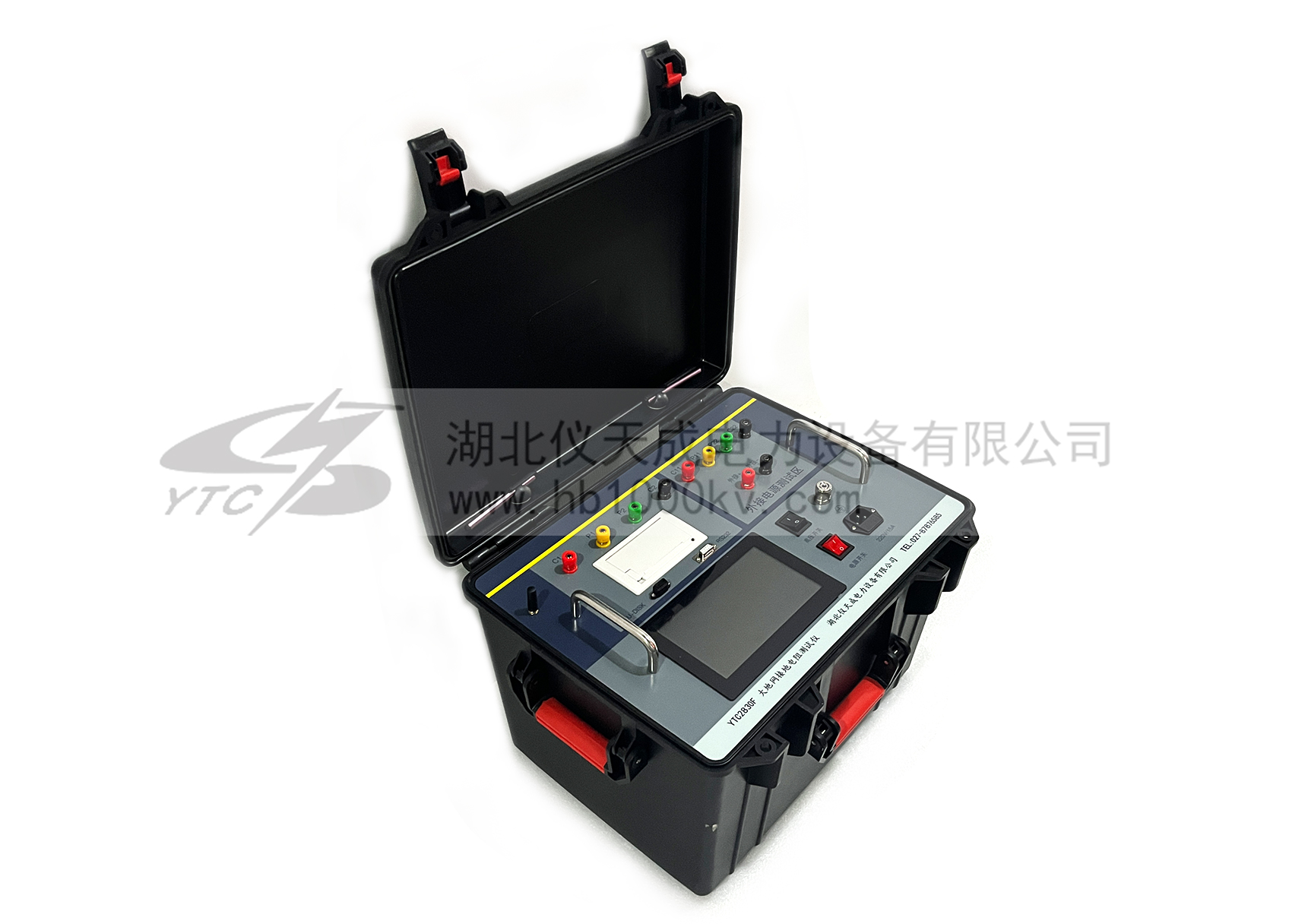

YTC2830F 大地网接地电阻测试仪是测量地网接地电阻和接地点之间的接地导通的专用仪器。仪器采用变频抗干扰技术，不需大电流测量，能在变电站强干扰环境下测得50Hz的准确数据，测量结果由大屏幕液晶显示，自带微型打印机可打印输出。仪器能同时测量接地阻抗和接地电阻，更能真实反映地网的实际特性

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

选频表只能配合大地网接地电阻仪，用于地表电位梯度、跨步电压和接触电位差的抗干扰测量。测量时，大地网接地电阻仪向接地装置输出一个恒定的变频电流，选频表针对该频率进行检测，从而滤除工频干扰。具有电压测量功能，用于地表电位梯度测量。外置人体模拟电阻，用于跨步电压和接触电压测量。配有可充电电池。能够无线传输数据。

主机功能特点：
1. 测量的工频等效性好。测试电流波形为正弦波，频率与工频相差最小0.1Hz,最大为10Hz。可用于50hz或60hz两种频率进行测量。
2. 抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3. 测量精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网。
4. 功能强大。可测量电流桩，电压桩，地网阻抗、接地电阻，接地导通、土壤电阻率，跨步电压，接触电压，电位梯度等。
5. 全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了。操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。
6.  内部配备有日历芯片和大容量存储器,能将结果随时保存。随时可以查看历史记录,并可以打印输出.当前时间和存储时间都能显示和打印。
7.  科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件,查看和管理数据。能够生成报表和试验报告。
8.  安全可靠。仪器具有接地保护，限流和限压保护，声光报警等功能，以确保试验人员和设备的安全。
9.  具备矢量测试功能,能够测量地网阻抗和地网纯电阻。可以测量出阻抗角。
10. 布线劳动量小，无需大电流线。
11. 一体化机型，内附标准电阻和恒流源，便于现场测试，减少现场接线。
12. 仪器操作简便，测量过程由微处理器控制，只要选择好正确的测量方式，数据的测量就可在微处理器控制下自动完成。
13. 当用户需要大电流测试时候（比如30A），本仪器可以采用外接电源的方法实现。
14. 主机可以无需选频表就能够测试跨步电压，接触电压，转移电位，电场梯度等项目。
15. 配合专用选频电压电流测试能够测试跨步电压，接触电压，转移电位，电位梯度等项目。
16. 测试跨步电压，接触电压，转移电位，电位梯度等项目时候能够实现无线传输测试。
17. 符合国网电气设备数字化测试仪器数据与通信技术规范。内置蓝牙通讯。(选配)

选频表功能特点：
1、按照《DL/T475-2006 接地装置特性参数测量导则》的要求，为了减小地网工频电流干扰的影响，用工频电流测量时，测试电流应达到50A以上，这样的大电流电源和电缆十分笨重，给试验造成很大的不变。而变频测量的优点是，利用变频技术对工频干扰的抑制能力，使用较小的试验电流便可以达到或超过工频大电流的抗干扰效果。因此导则规定，用变频方式测试电流可以减小到3A。使用选频电压表和我们生产的大地网接地电阻仪就可以满足导则规定的全部试验要求。仪器十分轻便，能大大减轻现场测量的工作强度。
2、实现抗干扰测量的关键是要抑制干扰信号。选频电压表采用的高精度自适应数字陷波技术，能够自动跟踪并抑制干扰频率。该算法的理论抑制能力接近百万分之一。与一些进口选频电压表几百分之一的抑制能力相比，选频电压表基本可以忽略干扰的存在。

产品别称：地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪

技术参数 TECHNICAL PARAMETERS

主机技术参数：

测量范围	0～5000Ω（含电流桩阻抗）
分辨率	0.001mΩ
测量误差	±（读数×2％+0.005Ω）
抗工频50Hz 电压干扰能力	10V 干扰抑制比：≥60dB
测试电流波形	正弦波
测试电流频率	单频：40-70Hz 分辨率0.1Hz 随意设置双频：50±0.1Hz 到 50±10.0Hz 随意设置 60±0.1Hz 到 60±10.0Hz 随意设置
输出电流	5A 或外接电源30A
输出电压	400V 或外接电源1000V
测量线要求	电流线铜芯截面积≥1.5mm2 电压线铜芯截面积≥1.0mm2
测试电源	内置2kW变频电源或外接大功率变频电源
供电电源	AC220V±10％，50Hz
外形尺寸重量	500mm377mm330mm 仪器重量：20kg

选频表技术参数：

测量范围	0～200V
准确度	±(读数×1%+0.1mV)
最大分辨率	0.001mV
输入阻抗	>500kΩ
人体模拟电阻	1500Ω±5%
测量频率	与大地网接地电阻仪对应
干扰抑制比	≥60dB
电池	电池工作时间：约8小时充电时间：约3小时.充电电源：220V±10%，50Hz / 60Hz
重量	3kg
