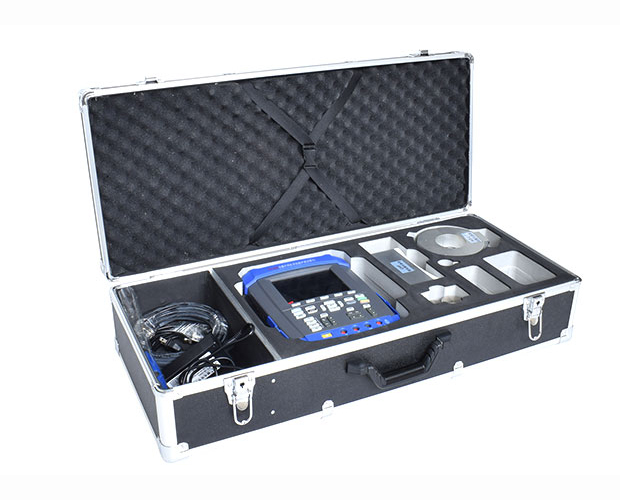

开关柜、环网柜等高压设备内部发生局部放电时，会产生暂态地电压（TEV）脉冲信号，是带电巡检中识别柜内绝缘缺陷的重要手段。仪天成 YTC3003 手持式局放测试仪搭载复合式 TEV 传感器，可在设备不停电状态下，非侵入式采集柜体表面 TEV 信号，配合自适应滤波算法抑制现场电磁干扰，快速判断局放有无、评估放电强弱，是配网开关柜状态巡检的常用检测方案。

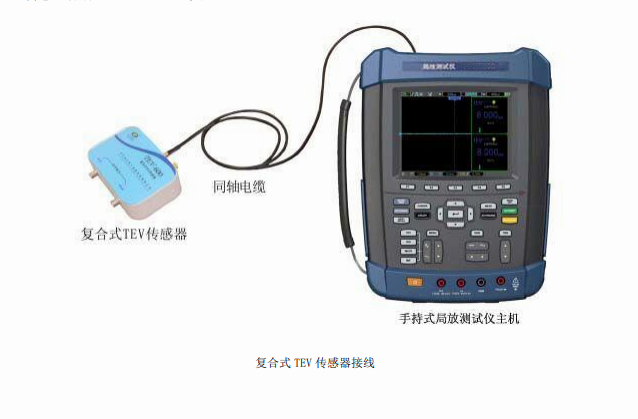

1.复合式 TEV 传感器连接方式 取 BNC-SMA 同轴电缆一条，将 BNC 端连接到主机 CH1 通道 BNC 头上，SMA 端则连接到复合式TEV 传感器标有“RF-OUT”SMA 头上。
2、主机设置 打开主机，点击选择 CH1，将当前通道选择到通道 1 上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为 TEV，按 F2 键设置是否“输出电压”及“单位”。使用复合式TEV 传感器进行检测时需要输出电压。
3、开始测量 点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。

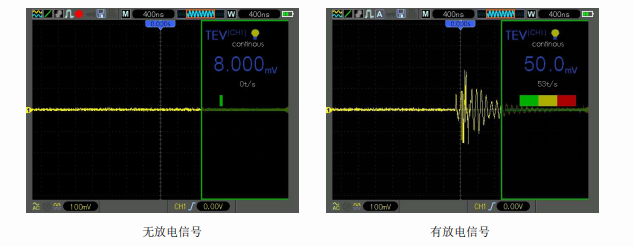

单击后主机处于自动触发状态，显示界面通道 1 则显示为当前复合式TEV 传感器检测到的放电信号。

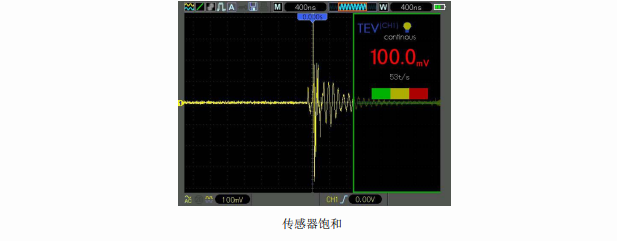

当开关柜局放测试主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。
依托 TEV 暂态地电压检测能力，YTC3003 手持式电缆环网柜局放仪实现开关柜不停电快速局放筛查，操作便捷、抗干扰能力强，可与超声波等检测方式组合使用，高效锁定柜内绝缘缺陷，保障配电设备安全稳定运行。
