主要功能与特点：
1.适配性极强，可对Yn型、Y型、△型各类变压器绕组开展三相同步测量，测试完成后自动运算并输出三相电阻不平衡率，精准判定变压器绕组工况，适配主流电力变压器测试场景。
2.设备测试性能优异，单相最大输出测试电流可达20A，整机最大测试量程可达25kΩ，全面覆盖常规大小型号变压器的直流电阻测试需求。同时集成助磁测试与自主消磁双重功能，有效解决变压器铁芯剩磁干扰问题，充分满足各类复杂现场的试验作业要求。
3.具备数据稳定性智能分析功能，测试过程中可自动计算记录5s、15s、30s三个时间节点的电阻变化率，直观反馈测试数据波动情况，辅助试验人员精准判断数据稳定状态，有效规避数据误读、误判问题，保障测试结果真实可靠。
4.搭载多重安全防护机制，内置反电动势保护、断线故障保护、断电异常保护等功能，可有效抵御现场作业中的各类突发异常工况，保护设备安全稳定运行，同时保障试验人员作业安全。
5.配备嵌入式热敏打印机，支持现场快速打印测试报告，便捷高效；设备本机可存储200条测试数据，同时兼容U盘外接存储，可实现测试数据海量备份、导出，方便数据归档溯源与后期数据分析。
6.采用工业级7英寸真彩高清大屏，显示画面清晰直观、界面简洁规整；搭配全触控操作+一键飞梭双重操控模式，人机交互体验流畅便捷，简化现场操作流程，大幅提升试验作业效率。
技术指标：
一、输出电流
单相测试：20A、10A、5A、1A、0.1A、10mA、＜1mA
三相测试：10A+10A、5A+5A、1A+1A、0.1A+0.1A
二、测量范围
1、单相各档位测量范围
20A档：0.5mΩ～1Ω
10A档：1.0mΩ～2Ω
5A档：10mΩ～4Ω
1A档：0.1Ω～20Ω
0.1A档：2.0Ω～200Ω
10mA档：50Ω～2kΩ
＜1mA档：500Ω～25kΩ
2、三相各档位测量范围
10A+10A档：0.5mΩ～0.8Ω
5A+5A档：10mΩ～1.6Ω
1A+1A档：0.1Ω～8.0Ω

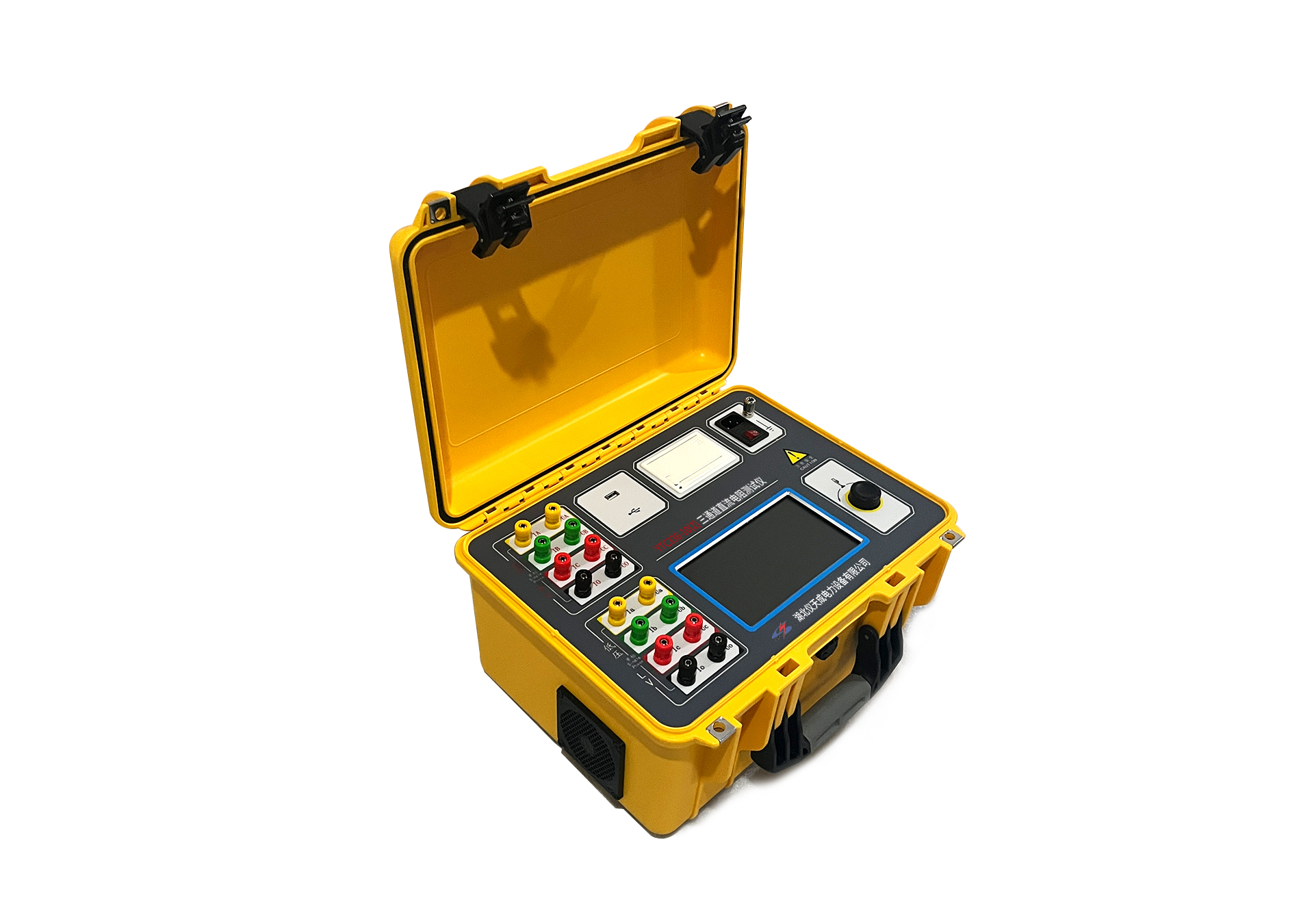

YTC336‑10 (Z) 变压器绕组三相直流电阻测试仪凭借三通道同步采集、宽量程、完善保护与丰富的数据管理能力，很好适配各类变压器、互感器绕组直流电阻检测需求，既能满足试验室高精度试验要求，也可适应变电站复杂现场工况，是变压器交接、预试工作中实用可靠的测试设备。
