地下电缆运维现场工况复杂，经常需要同时完成路径寻迹、电缆甄别、故障查找以及绝缘状态核验等多项工作，多台仪器轮番上阵操作繁琐、效率低下。仪天成 YTC630G‑F 电缆综合探测仪将多项检测能力集成一体，一台设备即可应对电缆现场绝大多数探测作业，下面一起来看看它的各项综合测试功能。

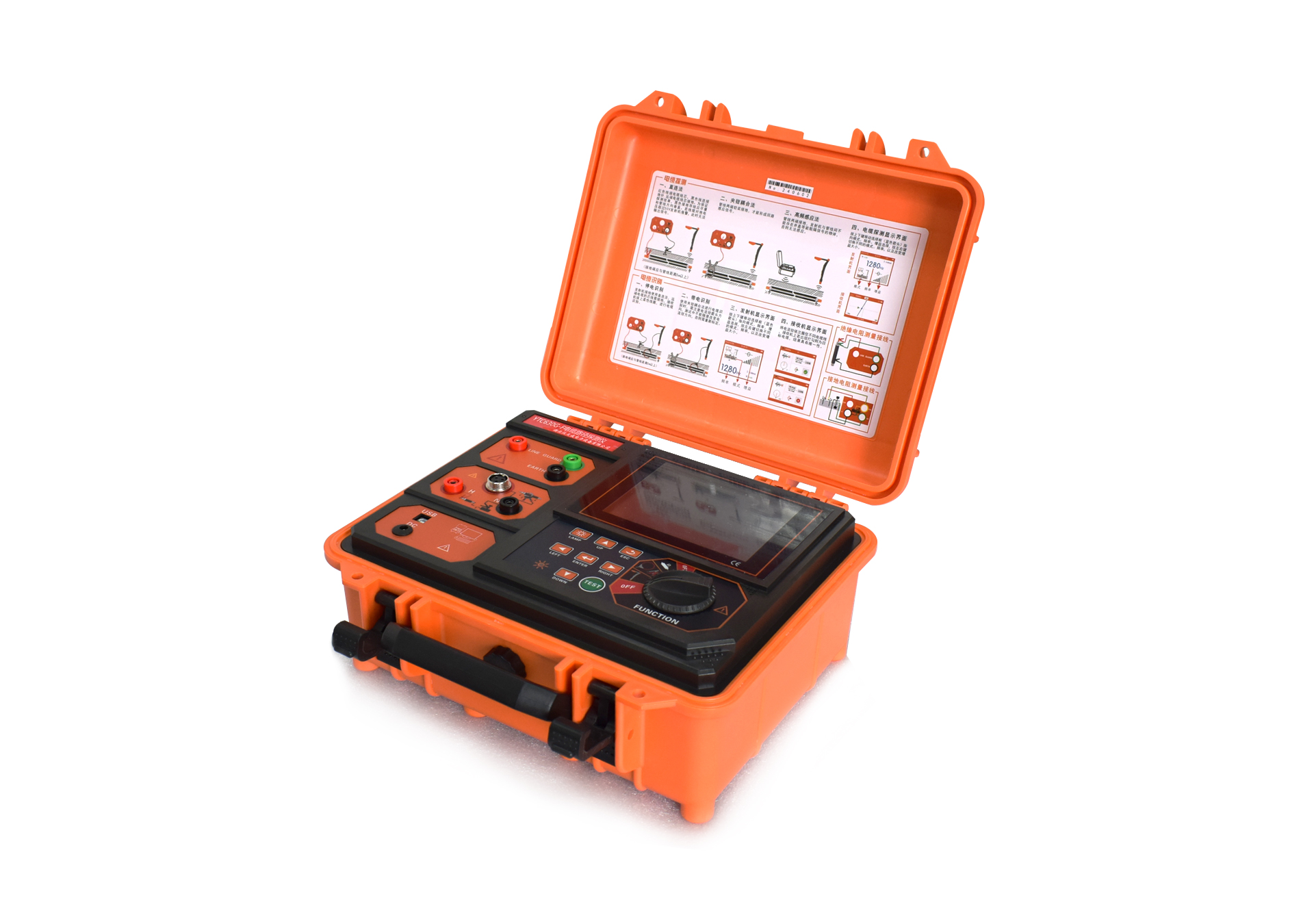

YTC630G-F 电缆路径探测仪是一款综合性能很强的路径探测仪器。具有管线路径深度探测、带电电缆识别、停电电缆识别、管线接地故障查找、GPS 测绘、接地电阻测试、绝缘电阻测试等多种功能，下面给大家介绍一下。
一、管线路径探测
本设备支持非开挖式作业，可完成各类地下金属管线、电力电缆的路径排查、全域普查及埋深测量工作。设备搭载多重滤波技术，具备优异的抗环境干扰能力，定位精准、测深数据稳定，广泛适用于地下金属管线巡检运维、管线台账管理、市政工程规划、电力运维检测等场景，是管道、电力运维单位的核心必备设备。
该功能由信号发射机、接收机、信号发射电流钳及连接测试线配套协同实现。
二、电缆识别
专为电力工程运维人员打造，针对性解决复杂工况下的电缆识别难题，可精准区分带电电缆与停电电缆。设备可从多根并列电缆中快速锁定目标线缆，彻底规避误切割带电电缆引发的安全事故，保障施工安全。
设备支持发射端预先标定10路电缆，工作人员可单次标定、远端统一识别，无需反复往返现场操作，大幅提升施工效率。识别结果直观可视化，目标电缆自动标注对勾、非目标电缆标注叉号，实现全自动快速甄别。
该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳及听诊器配套实现，其中听诊器可适配卡钳无法安装、作业空间受限的特殊工况，适配性更强。
三、管线接地故障查找（选配功能）
可精准定位直埋电力电缆、通讯电缆、光缆等线缆的对地绝缘故障。传统高压闪络法检测直埋电缆单相金属性接地故障时，故障点放电能量与接地电阻、放电电流平方成正比，极易出现放电声响微弱、户外嘈杂环境下声波无法捕捉的问题，导致故障定位不准、检测失效。
本设备采用路径探测仪表+A字架组合检测模式，依托跨步电压法完成故障测量，检测结果稳定、操作简便、定位精度高，可适配多类户外、户内场景，精准排查直埋电缆接地故障，设备自带箭头方向指引，快速锁定故障点位。
四、接地电阻测试
采用精密四线测量法检测现场接地电阻，内置FFT快速傅里叶变换、AFC自动频率控制两大核心技术，可自动识别现场环境干扰、优选适配测量频率，最大限度抵消干扰因素，保障测量数据精准可靠。设备额定最大输出电流6mA，测量量程覆盖0.001Ω~2000Ω，满足各类场景接地电阻检测需求。
该功能通过接收机与连接测试线配合完成检测作业。
五、绝缘电阻测试
专为实验室检测、现场工况绝缘测试设计，可精准测量变压器、电机、电力电缆及各类电气设备、绝缘材料的绝缘电阻。设备搭载高精度微电流测量系统、数字升压系统及自动放电电路，硬件配置精良，检测稳定性与精度极高。设备额定测试电压范围100V~2500V，绝缘电阻测量量程为0.01MΩ~2.50TΩ，量程覆盖范围广，适配各类高低压电气设备绝缘检测场景。该功能由信号发射机与连接测试线配套实现。
一台设备覆盖电缆路径探测、电缆识别、故障定点、电气参数测试以及管线测绘多项工作，减少设备携带数量，降低现场操作难度。仪天成 YTC630G‑F 电缆综合测试仪凭借丰富的综合测试能力，助力电力运维人员高效完成电缆巡检、抢修、管线普查等各类现场任务。
