一、工作原理
YTC336-10(Z) 三相直流电阻测试仪通常情况下，用传统的方法测量变压器绕组及大功率电感设备的直流电阻是一项费时费力的工作。为了解决这一现状，满足当下变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了新一代变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的快速测试仪，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善的特点，是测量大型电力变压器直流电阻的理想设备。
二、仪器特点
1)本仪器可根据被测试品选择相应的输出电流值进行测试，主要适应于测量变压器、互感器等感性电阻。
2)对于五柱铁心和低压绕组为三角形连接的大型变压器，仪器可采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可快速准确测试低压绕组的直流电阻。
3)本仪器设有三通道测试功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试直至测试完成。
4)根据被测试品绕组材质可设置绕组材料，选择铜或铝，用于区分不同材质的折算温度系数。
5)仪器内设有变压器YN绕组中性点引出线电阻的检测功能，可让三通道测试数据更接近单相测试值。
6)仪器设有变压器消磁功能，能有效的帮助变压器减少剩磁。
7)仪器采用7寸彩色触摸屏，界面显示清晰美观，并可实时显示测试数据。
8)仪器可选配中文、英文两版操作界面，可根据客户要求配置。
9)具有RS232通讯接口，配合上位机操控软件，可将测试数据传输到后台。
10)具有蓝牙通讯功能，匹配自主研发的蓝牙APP实现手机端对仪器进行操作。
11)具有USB接口，可以将测试数据转存到U盘。
12)本仪器内置日历时钟、可存储、调阅、打印100组测试数据功能。
13)参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等。
本仪器采用工业塑壳机箱，便于携带，提高使用寿命。
三、操作说明：
仪器接线端子与试品连接好以后，打开电源开关，仪器初始化完成后进入“主菜单”屏。
此时顶栏显示仪器系统时间和一些状态指示图标，中间显示功能选项。点击相应功能选项，进入所选功能菜单。
1 直阻测试
点击“直阻测试”项后，进入“直阻测试-参数设置”屏。
1）试品编号：设置设备编号或试验编号。
2）分接位置：设置当前分接开关的所在位置，只做记录使用。
3）阻值换算：测试温度、折算温度、绕组材料三个选项用于测试结果的温度折算。
4）测试绕组：选择对应的测试绕组；其中高压绕组和中压绕组对应仪器高压端子，低压绕组对应仪器低压端子。
5）测试相别：选择要测试的相别；可选择单相测试和三相测试；其中“三相Yn”指三相直阻同时测量，适用带中性点的星接绕组，“三相Y/D”指三相直阻分相测量，适用不带中性点的星接绕组或角接绕组；当选择低压绕组时，可使用助磁法进行直阻测试。
6）测试电流：选择要使用的测试电流。
7）开始测试：所有参数设置完成后，按“开始测试”按钮进行测试。
以下介绍“三相Yn”测量界面，其它测量界面操作类似。
1）分接位置：变压器高压侧的分接开关所在位置，按“-”和“+”可改变数值，以便对测试结果进行记录。
2）相别：对应测试绕组的具体相别。
3）电流: 对应测试相别的实际输出电流大小。
4) 测量值: 对应测试相别的实际测试电阻值。
5) 折算值: 根据参数设置，将当前测试电阻值折算到固定温度下对应的电阻值。
6) ΔR-05S: 测试结果在5S的电阻变化率，可选5S、15S、30S变化率。
7) 不平衡率: 仪器自动计算的三相不平衡率。
8) 测量时长: 测试过程用时统计。
9）停止测试:停止当前测试，返回参数设置屏。
10)数据锁定 :“数据刷新”表示当前数据已被锁定，不再进行刷新，点击“数据刷新”可继续测试数据并刷新，同时按钮转为“数据锁定”。
11)结果打印:将当前的测试结果通过面板打印机进行打印。
12) 结果储存: 将当前的测试结果保存到仪器本机或保存到U盘。

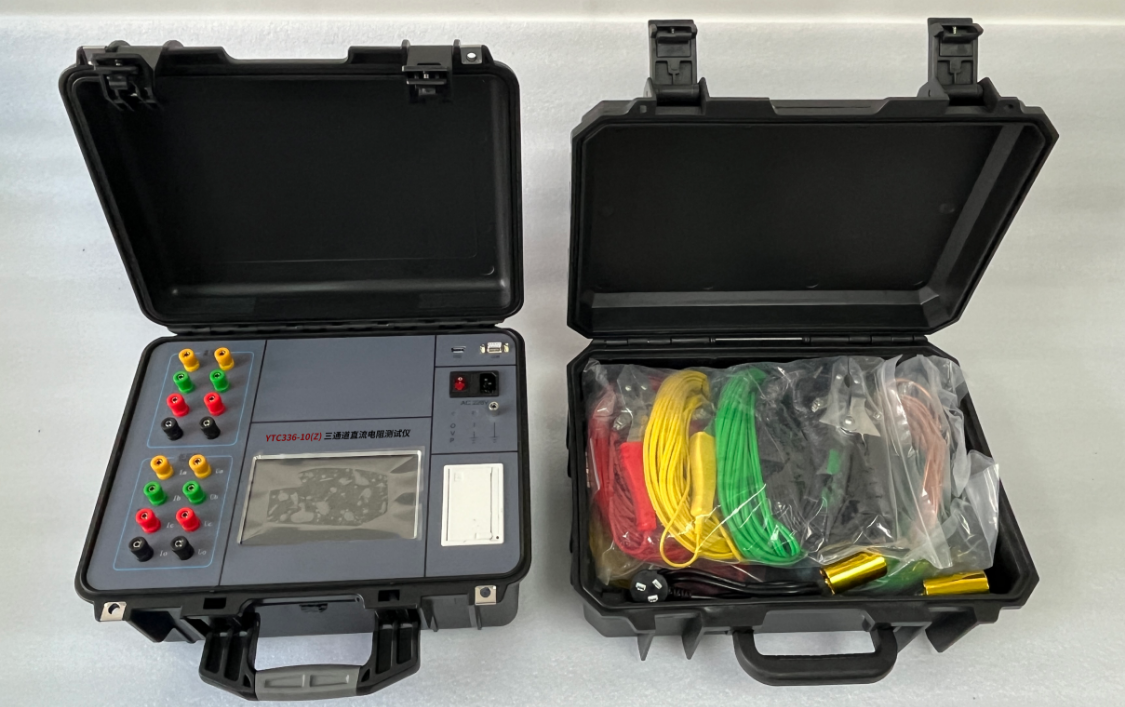

仪天成YTC336-10(Z) 三相直流电阻测试仪可根据被测试品选择相应的输出电流值进行测试，主要适应于测量变压器、互感器等感性电阻。
