一、主要技术特点
1. 采集控制系统搭载高速、高集成化微处理器，设备运行稳定、数据采集效率高，可保障全程精准测控。
2. 设备与笔记本电脑采用USB接口通信，连接便捷、传输速率快，适配各类现场测试场景，数据传输稳定不丢包。
3. 硬件机芯采用美国进口DDS专用数字高速扫频技术，检测精度高，可精准诊断变压器绕组扭曲、鼓包、移位、倾斜、匝间短路变形、相间接触短路等各类常见故障。
4. 配备高速双通道16位A/D采样模块，灵敏度极高，现场调节分接开关时，设备波形曲线可呈现清晰、明显的变化，精准捕捉设备细微工况差异。
5. 信号输出幅度支持软件智能调节，最大输出峰值可达±10V，调试操作便捷，适配不同测试工况需求。
6. 配套计算机系统可自动完成检测数据整理、结果分析，一键生成Word格式电子检测报告，便于数据留存、查阅与归档。
7. 内置线性扫频、分段扫频双测量系统，全面兼容国内两大主流绕组变形测量技术流派，适配性极强。
8. 设备幅频特性完全符合国家幅频特性测试仪相关技术指标；频率横坐标支持线性分度、对数分度两种模式，可按需生成对应类型的测试曲线，满足不同检测分析及报告输出需求。
9. 搭载专业智能数据分析系统，支持双重对比分析，检测结果客观精准：
（1）横向对比：对变压器A、B、C三相绕组数据进行相似性比对，判定等级分为：一致性很好、一致性较好、一致性较差、一致性很差；
（2）纵向对比：调取设备历史检测数据，对A-A、B-B、C-C同相绕组新旧数据进行变形比对，绕组变形判定等级分为：正常绕组、轻度变形、中度变形、严重变形。
10. 支持全自动生成Word电子文档，可直接用于数据保存、线上查阅及纸质打印，办公及归档便捷。
11. 设备各项性能指标完全满足DL/T911－2004《电力变压器绕组变形的频率响应分析法》电力行业标准要求，检测结果合规有效。
二、主要技术参数
2.1 扫描方式参数
2.1.1 线性扫描
扫频测量范围：10Hz～10MHz，共计40000个扫频点；支持0.25kHz、0.5kHz、1kHz三档分辨率，可根据测试需求灵活切换。
2.1.2 分段扫频
总扫频点数：2000个，分段测量区间划分如下：
1. 0.5kHz～10kHz
2. 10kHz～100kHz
3. 100kHz～500kHz
4. 500kHz～1000kHz（0.5kHz～1MHz）
2.2 通用技术参数
1. 幅度测量范围：-120dB～+20dB
2. 幅度测量精度：0.1dB
3. 扫描频率精度：0.005%
4. 信号输入阻抗：1MΩ
5. 信号输出阻抗：50Ω
6. 信号输出幅值：±20V
7. 同相测试重复率：99.9%

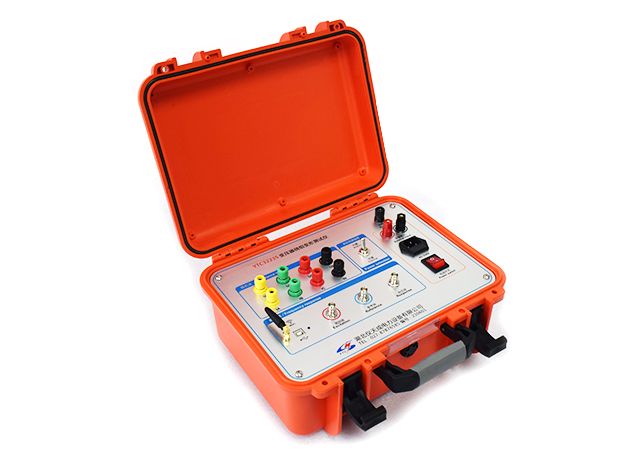

仪天成YTC3223S变压器绕组变形检测仪凭借先进的频响法检测原理、全面的功能配置与优异的硬件参数，实现了变压器绕组变形的高效、精准、无损检测。设备兼顾宽范围扫频测试、超高测量精度与极致测试重复性，可精准捕捉绕组频响曲线的细微变化，有效甄别绕组变形、松动、位移等各类隐性故障，完美适配各级高压电力变压器的检测需求。
