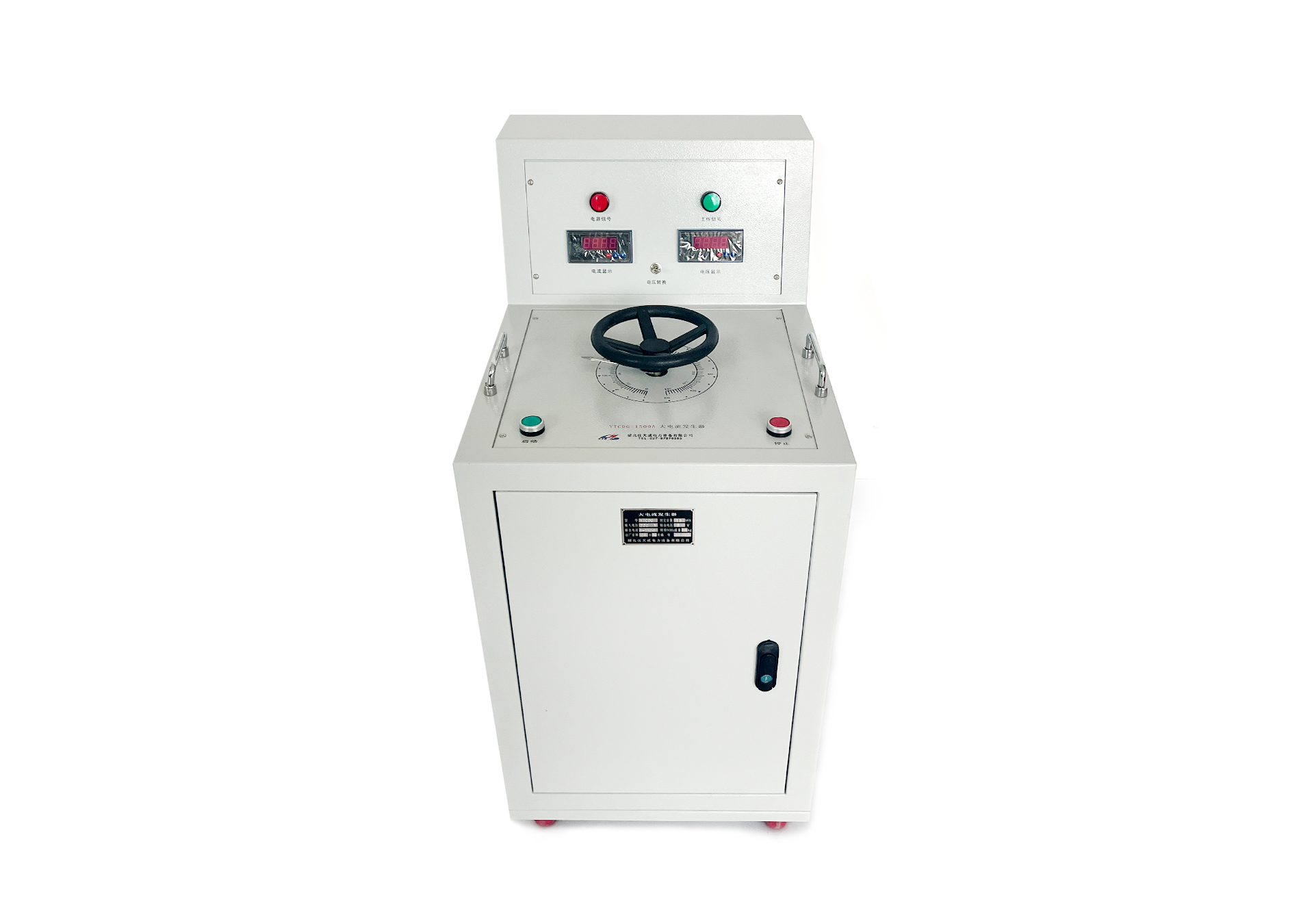

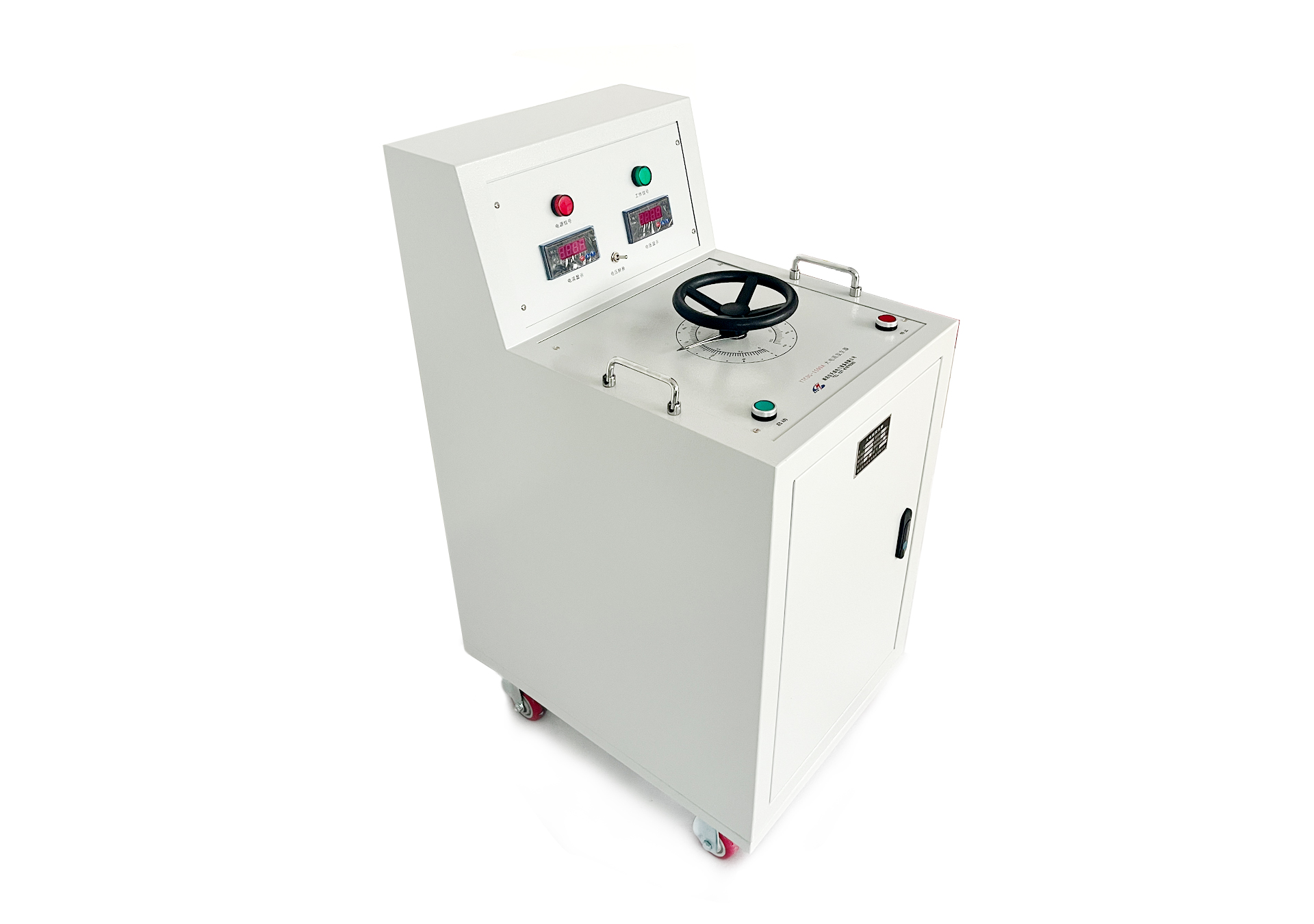

在电力现场试验、互感器校验、开关及母线温升测试工作中，稳定可靠的大电流源是保障试验准确开展的核心装备。仪天成 YTCDG 大电流发生器（升流器）专为电气升流试验研制，凭借成熟的变流设计与稳定输出性能，广泛应用于变电站、电厂、电气设备厂及科研试验室。下文将对该设备的工作原理与详细技术参数规格进行全面介绍。

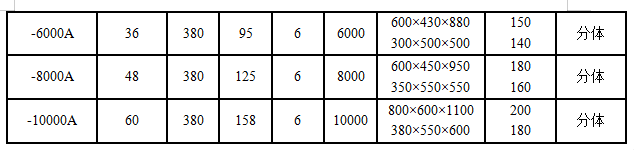

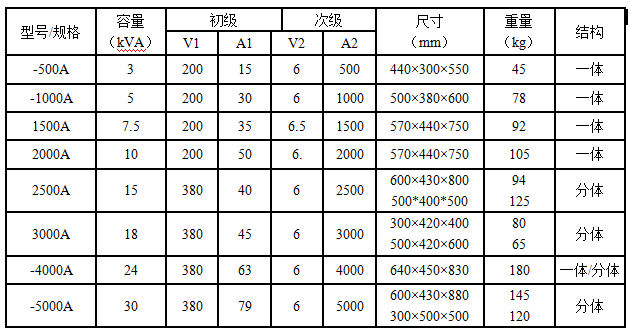

技术参数及规格：
该设备容量是按3分钟短时工作制设计，如用于断续工作时，通电时间应小于2.5分钟，工作周期应大于10分钟为宜，其规格及技术参数如下：

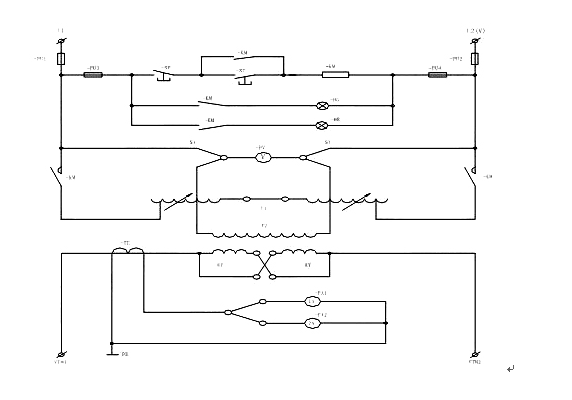

工作原理：
-FU1，2 主回路熔断器 -FU3，4 控制回路烙断器
-SP -ST 按钮 -KM –交流接触器 -HG -HR指示灯
-T1 –调压器 -T2 –低压大电流发生器 -TA -电流互感器
-S2 电流控制开关 -S1 电压换挡开关
-PA1，-PA2 电流表
注：次级输出6V以上时，根据用户需要定购

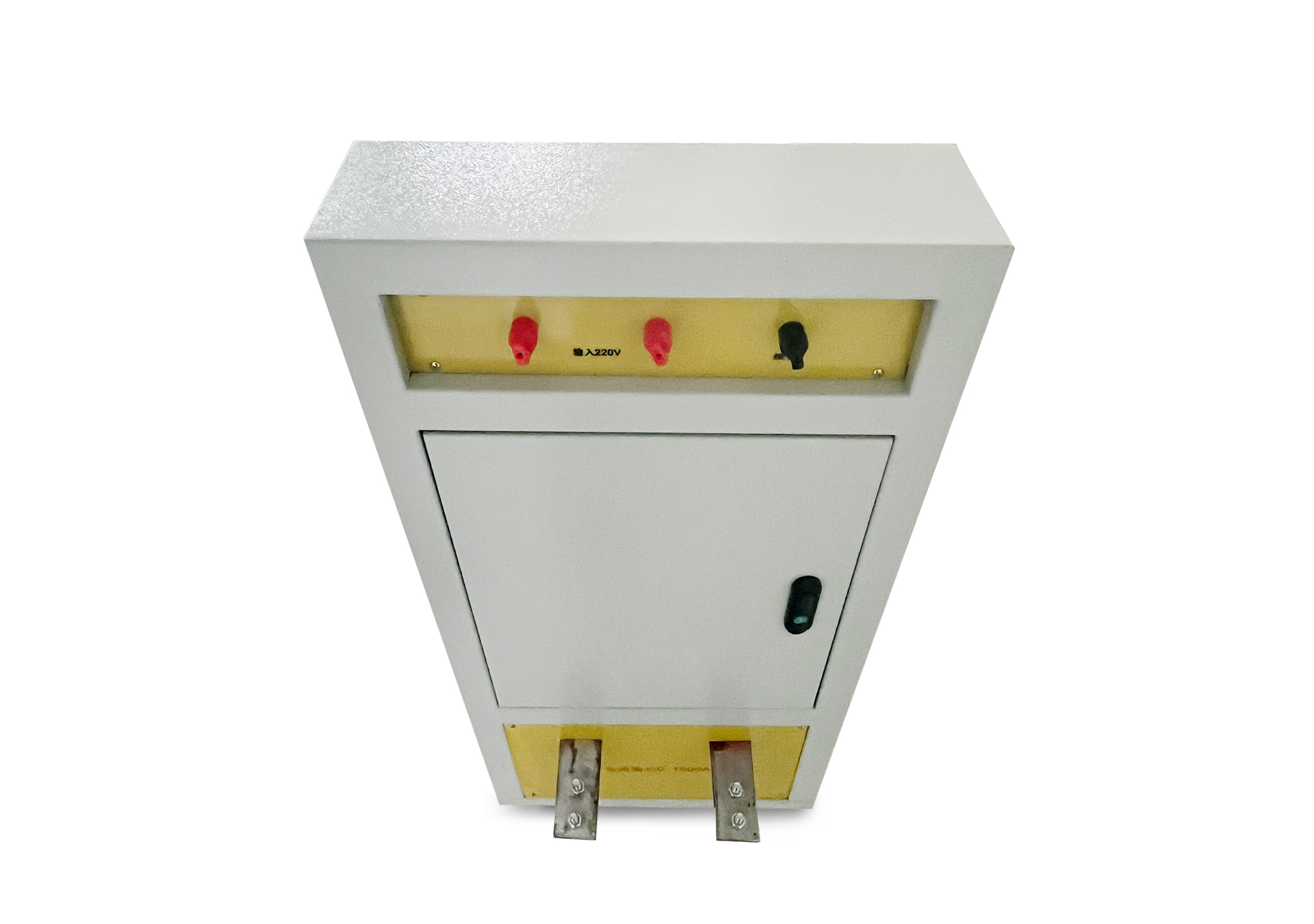

该升流器是我公司生产的干式大电流发生器，配装自耦调压器输出电压（即发生器的输入电压），取得所需的不同大电流。
2、1000A以下无电压表及S1开关电路。
3、输出外接铜导线按6A/mm2选择，其长度应不大于3米。
仪天成 YTCDG 大电流测试设备依托干式变流原理，具备输出稳定、负载能力强、结构紧凑等优势，可满足 CT 变比校验、母线通流、开关过流整定、温升试验等各类短时大电流试验需求，是电力调试、电气检测场景中实用可靠的升流试验设备。
湖北仪天成电力设备有限公司
2026年10月26日
