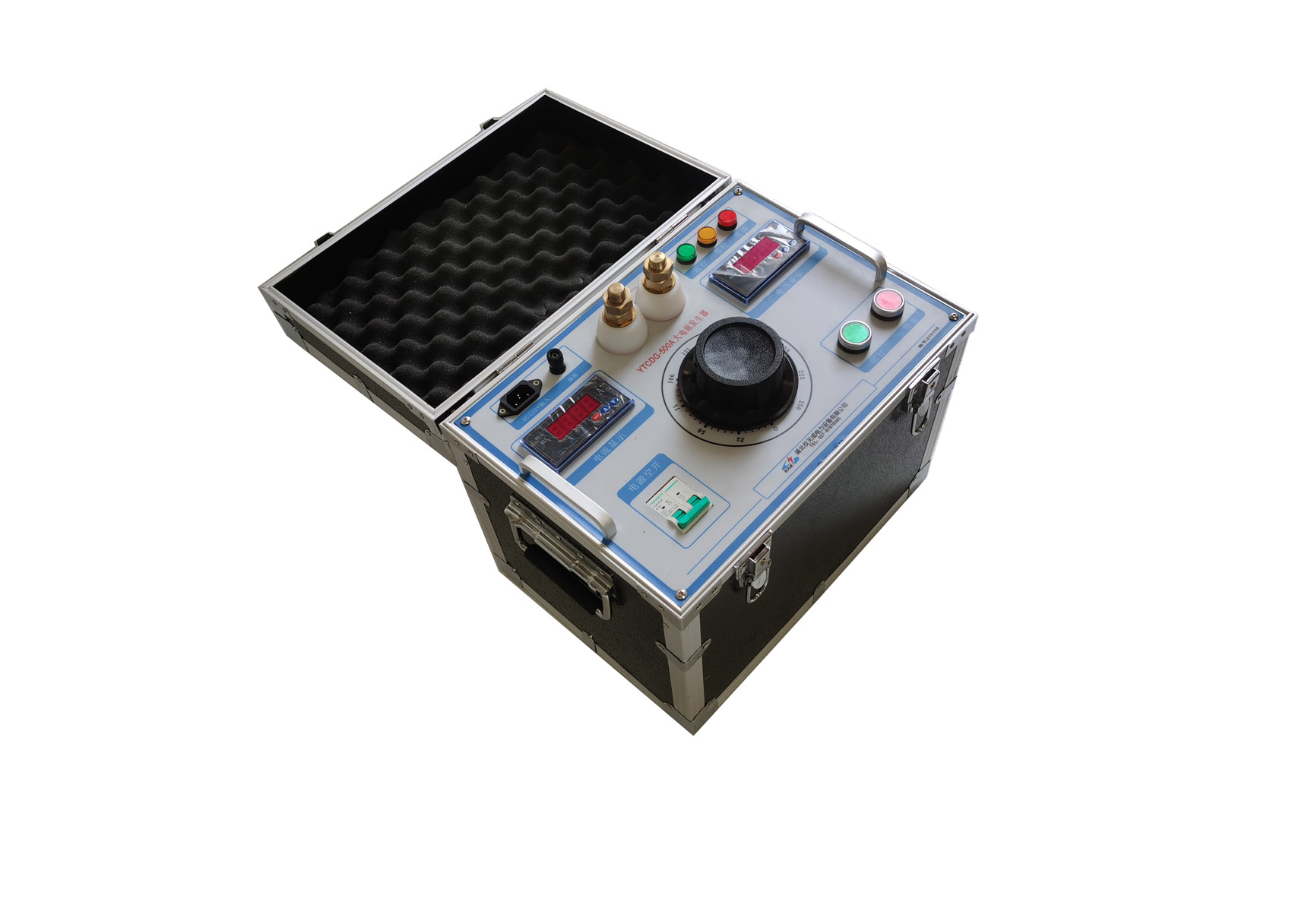

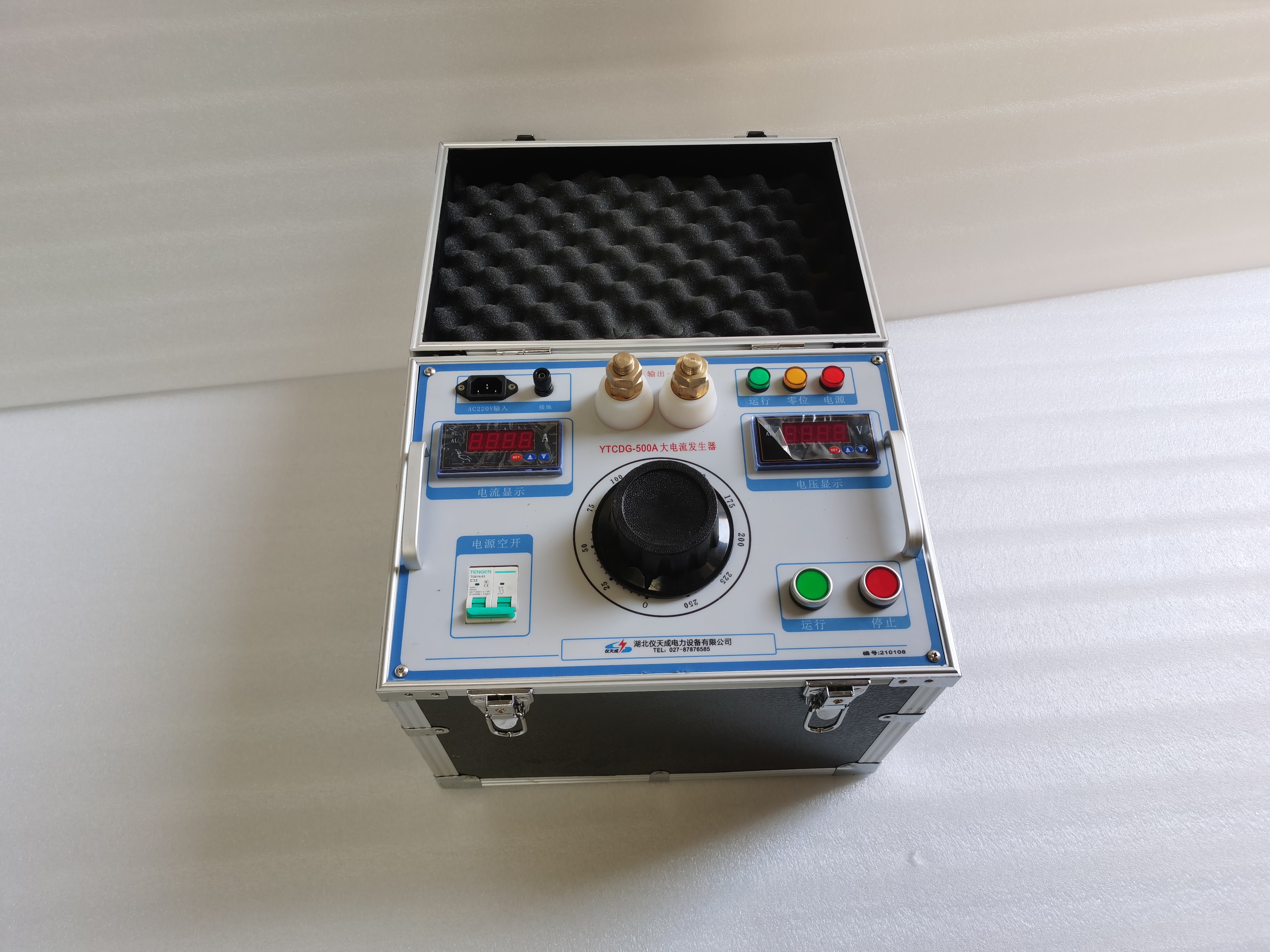

大电流发生器是电力试验常用关键设备，依托电磁感应原理实现低压大电流稳定输出，广泛用于开关、互感器、母线等电气设备的通流与温升试验，本文对其工作原理及操作注意事项进行简要说明。
一、工作原理
1.电流测量回路：由微电流零阻抗 CT、程控放大电路、采样电路组成，实现对电流信号的精准采集与转换。
2.电压测量回路：由PT 隔离信号采集电路、程控放大电路、采样电路组成，完成电压隔离采集与信号调理采样。
3.主控与功能实现：采用16 位单片机，通过数字化实时采集方式工作：
（1）采集低压侧电压信号幅值，依据电压比例换算出高压侧实际电压值；
（2）将实测电压幅值与设定电压比对，实现自动计时功能；
（3）依据电流比例关系，运算得出设备实际输出电流值；
（4）实时比对电流、电压实测幅值与保护设定值，实现过流保护功能。
二、操作事项说明
1.接线完成后必须全面复核，确认无接线错误，所有接插件插接牢固、接触良好。
2.测试过程中若出现打火、开机无显示等异常情况，须立即断电，重新检查接线及线路连接。
3.实际接线时，电流输出端子必须构成完整闭合回路，否则仪器无电流输出。
4.设备标配专用输出导线；外接铜导线需按10A/mm²规格选配。
5.设备按2 分钟短时工作制设计：
（1）批量试验单次工作时长不超过 2.2 分钟，间隔静置10 分钟后方可再次启动；
（2）若进行 30 分钟～24 小时长时温升试验，需按长期温升工况重新配套配置。
熟练掌握大电流试验装置工作原理，严格恪守各项操作规范与安全要求，可有效规避作业风险、保障试验数据准确，延长设备使用寿命，为电力现场试验安全稳定开展提供可靠保障。
