仪天成YTC309介质损耗测试仪相关概述认识

返回打印来源：仪天成电力时间：2026/09/20 阅读：次

在电力系统设备运维、预防性试验与绝缘检测工作中，介质损耗检测是判定变压器、互感器、绝缘子、高压套管等高压电气设备绝缘性能的核心手段，能够精准排查设备绝缘老化、受潮、破损、污染等隐性故障，是保障电网安全稳定运行的关键检测项目。仪天成YTC309介质损耗测试仪作为一款高性能、抗干扰型高压检测设备，依托成熟的测试技术与优化的硬件设计，适配各类高压电气设备的介损及电容量检测工作。设备搭载多频测量模式，支持宽范围高压输出，兼具精度高、稳定性强、操作便捷、抗干扰能力突出等优势，广泛应用于电力运维、电力工程检测、工矿企业电气试验等场景，成为行业内高压设备绝缘性能检测的主流设备之一。

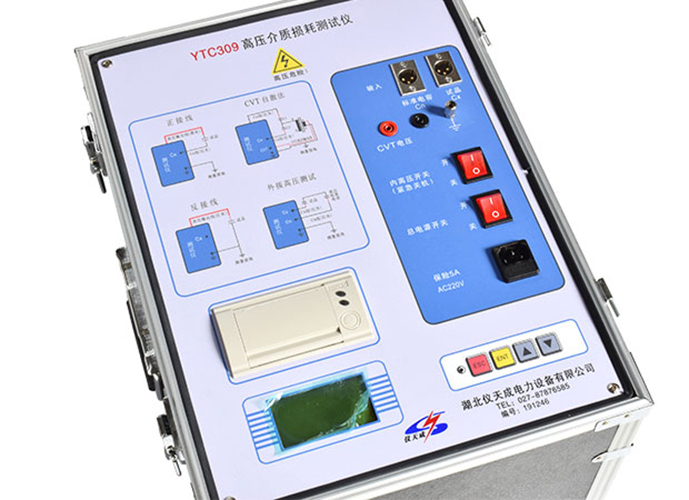

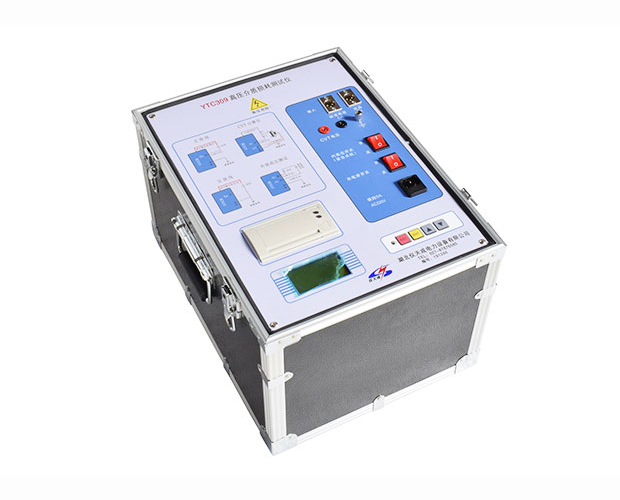

YTC309高压介质损耗测试仪是一款高精度全自动检测设备，主要适用于发电厂、变电站等电力现场，可精准测量各类高压电力设备的介质损耗正切值（tgδ）及电容量。设备搭载变频测量技术，能够有效抵御现场强电场干扰，保障复杂工况下的测量精度。仪器采用全中文菜单操作模式，依托微机控制系统自动完成整套测量流程，操作便捷、自动化程度高。
该设备应用场景广泛，除电力现场检测外，还可满足生产车间、试验室、科研单位对各类高压电器设备tgδ值及电容量的检测需求，尤其适用于绝缘油损耗测试，具备操作简便、检测高效、数据精准的突出优势。
仪器支持正、反两种接线方式，可分别对不接地、直接接地的高压电器设备开展检测，同时能够精准测量电容式电压互感器（CVT）的介质损耗正切值，以及主电容C1、C2的电容量参数，适配多种设备检测场景。
设备内置高压升压变压器，集成过零合闸、防雷击等多重安全防护机制。试验过程中可输出0.5kV～10kV多级可调高压，全程操作简单、运行安全可靠。为保障设备及试验安全，仪器标配多项核心保护功能，具体如下：

高压短路保护
CVT过压保护
仪器接地不良保护

工作原理：

电介质在交流电压作用下会消耗部分电能，该部分能量会转化为热能形成能量损耗，即为电介质损耗。当交流电压施加于电介质时，电介质的电压与电流之间会产生相角差Ψ，其馀角δ被定义为介质损耗角，δ的正切值tgδ即为介质损耗角正切，是衡量电介质绝缘损耗性能的核心参数。
本仪器测量系统由标准回路（Cn）与被试回路（Cx）两大核心模块组成。其中，标准回路由内置高稳定度标准电容器与测量线路构成，被试回路由被测设备与测量线路构成；测量线路包含取样电阻、前置放大器及A/D转换器。
设备工作时，通过测量电路同步采集标准回路与被试回路的电流幅值、相位等核心数据，经由单片机数字化实时采集处理，通过精准矢量运算，最终测算出被测设备的电容量与介质损耗角正切值，完成高精度检测。

仪天成YTC309异频介质损耗测试仪仪凭借科学的结构设计、完善的测试功能、优异的抗干扰性能与精准的检测精度，完美适配各类复杂现场的高压绝缘检测需求。相较于传统检测设备，该设备有效解决了现场电磁干扰强、测试数据偏差大、操作繁琐等行业痛点，可高效、精准完成电气设备介质损耗因数、电容量等核心参数的测量，为高压电气设备绝缘状态评估、故障隐患排查、设备检修维护提供可靠、精准的数据支撑。

湖北仪天成电力设备有限公司
2026年9月20日
