氧化锌避雷器是电力系统输变电设备的核心保护装置，可有效规避雷电过电压、操作过电压对电网设备的损害，其运行状态直接关系到电网供电的安全性与稳定性。长期运行过程中，避雷器易出现老化、受潮、绝缘劣化等故障隐患，若未及时检测排查，极易引发电网故障。仪天成YTC620H氧化锌避雷器带电测试仪是专为电网现场检测研发的高精度智能化设备，无需停电即可完成避雷器多项核心参数检测，依托成熟的数字波形采集与智能滤波抗干扰技术，适配变电站、输电线路等复杂现场工况，精准捕捉设备运行隐患。本文将详细拆解该设备的核心组成组件，全面梳理其各项关键技术指标，为设备使用、运维检测及工况适配提供专业参考依据。

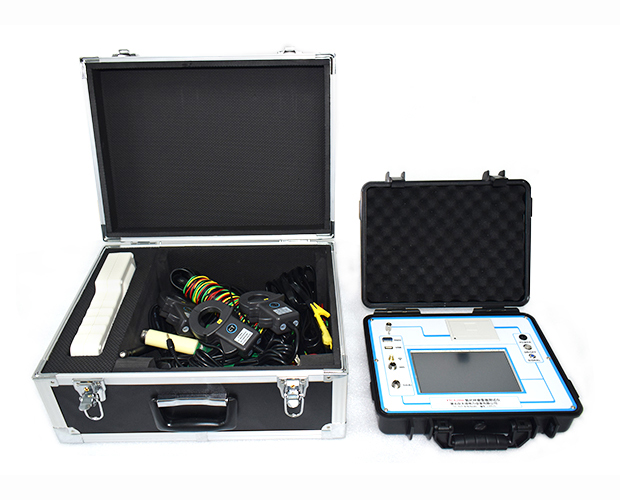

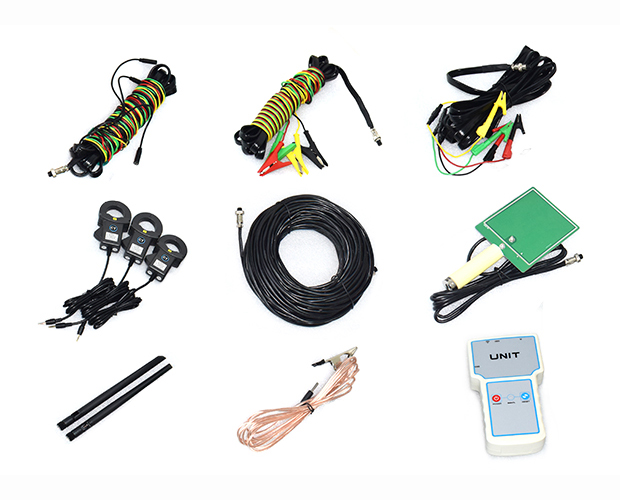

仪器组件：仪器具有选配功能，标准版本不具备选配功能，客户可根据需求定制。
|
三相同测 |
标配 |
彩屏触摸屏 |
标配 |
|
蓝牙控制及上传 |
标配 |
485同步及无线 |
标配 |
|
U盘导出数据 |
标配 |
边相抗干扰处理 |
标配 |
|
锂电池 |
标配 |
RS232 MODBUS通信 |
标配 |
|
|
|
上位机控制及上传 |
标配 |
|
|
|
|
|
|
电流钳3支 |
选配 |
扩展量程或无线距离 |
选配 |
|
单元采集电流 |
选配 |
中英文切换 |
选配 |
|
单元带LCD（双液晶屏） |
选配 |
|
|
|
485 MODBUS通信 |
选配 |
|
|
|
|
|
|
|
技术指标：
1.供电电源：内置锂电池供电，或 DC8.4V 外接适配器供电
2.测量范围:
泄漏电流：0～20mA（支持扩展）；选配电流钳式传感器：0～20mA
电压：30～250V（支持扩展）；选配电场强度输入：30kV/m～300kV/m
角度：0～360°
阻性电流：0～20mA（支持扩展）
容性电流：0～20mA（支持扩展）
3.测量准确度：
电流：全电流＞100μA 时，±5% 读数 ±1 个字
电压：基准电压信号＞30V 时，±5% 读数 ±1 个字
4.测量参数：
泄漏电流：全电流波形、基波有效值、峰值
泄漏电流阻性分量：波形，1、3、5、7、9 次谐波有效值，正峰值 Ir+、负峰值 Ir-
容性电流：基波
电压：电压波形、电压有效值
其他：相角差、功耗
5.电压基准信号取样方式：
有线同步：40m（支持扩展）
无线同步：＞1500m（支持扩展）
6.锂电池性能：
充电时长：≥2.5h
连续工作时间：≥7h
间断工作时间：≥7×24h
仪天成YTC620H氧化锌避雷器带电检测仪依托科学完善的硬件组件架构，构建了高精度、高稳定性、强抗干扰的带电检测能力。齐全的功能组件保障了设备现场便携作业、精准采样、智能分析与数据留存的全流程作业需求，严苛且专业的技术指标，充分适配电力行业避雷器常态化带电检测、隐患排查、状态评估的工作标准。
