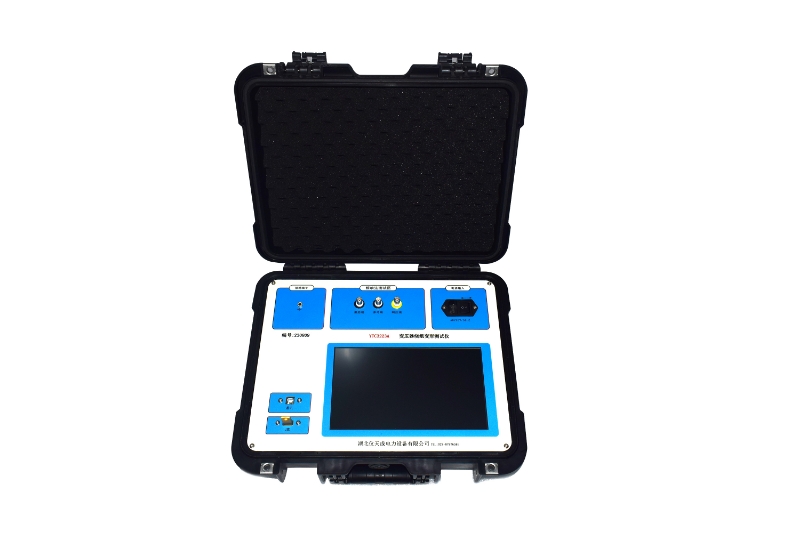

仪天成YTC3223A 变压器绕组变形测试仪变压器设计制造完成后，其线圈和内部结构就确定不变，每个线圈的参数也是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间频率响应具有一定可比性。
一、工作原理
变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
二、仪器特点
1.同时支持频率法和阻抗法。
2.32位的ARM处理器和先进的DDS频率合成技术。
3.16位高精度A/D采样。
4.USB接口，用于数据转存。
5.10.1寸彩色LCD中文显示，触摸屏操作。
6.单机/联机操作。单机操作模式，现场无需电脑控制。
联机模式以USB通信线连接至PC机，或者笔记本电脑。
7.内置打印机，现场打印2D图形和测试结果。
8.支持横向和纵向数据对比，支持2D、3D和对数图形显示。
9.内置大容量FLASH存储，一共可存储200组数据，并随时查询或U盘转存。
10.上位机的客户端，实现数据库的管理，多种图形模式，多条曲线对比，图形缩放，产生pdf报告和打印等。
11.该仪器完全满足电力标准《DL/T911－2004电力变压器绕组变形的频率响应分析法》，《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》的技术条件。
三、技术参数
1.扫频范围：1KHZ ~ 2000KHZ (2MHZ)。
2.扫频分辨率：最小0.1khz。
3.输出信号幅值：20Vp-p
4.输出频率精度：0.001%
5.频响范围：-120 dB ~ +20 dB
6.频响分辨率：0.1 dB
7.输入阻抗：1MΩ
8.输出阻抗：50Ω
9.测量速度：约50秒/相 (1MHZ)
仪天成YTC3223A 变压器绕组变形测试仪变压器绕组测试仪就是专门测量分析变压器的仪器，通过对变压器频率响应的测量，或者阻抗特性的测量，然后做横向和纵向的对比，可以分析出目标的损坏程度:正常绕组、轻度变形、明显变形、严重变形。
