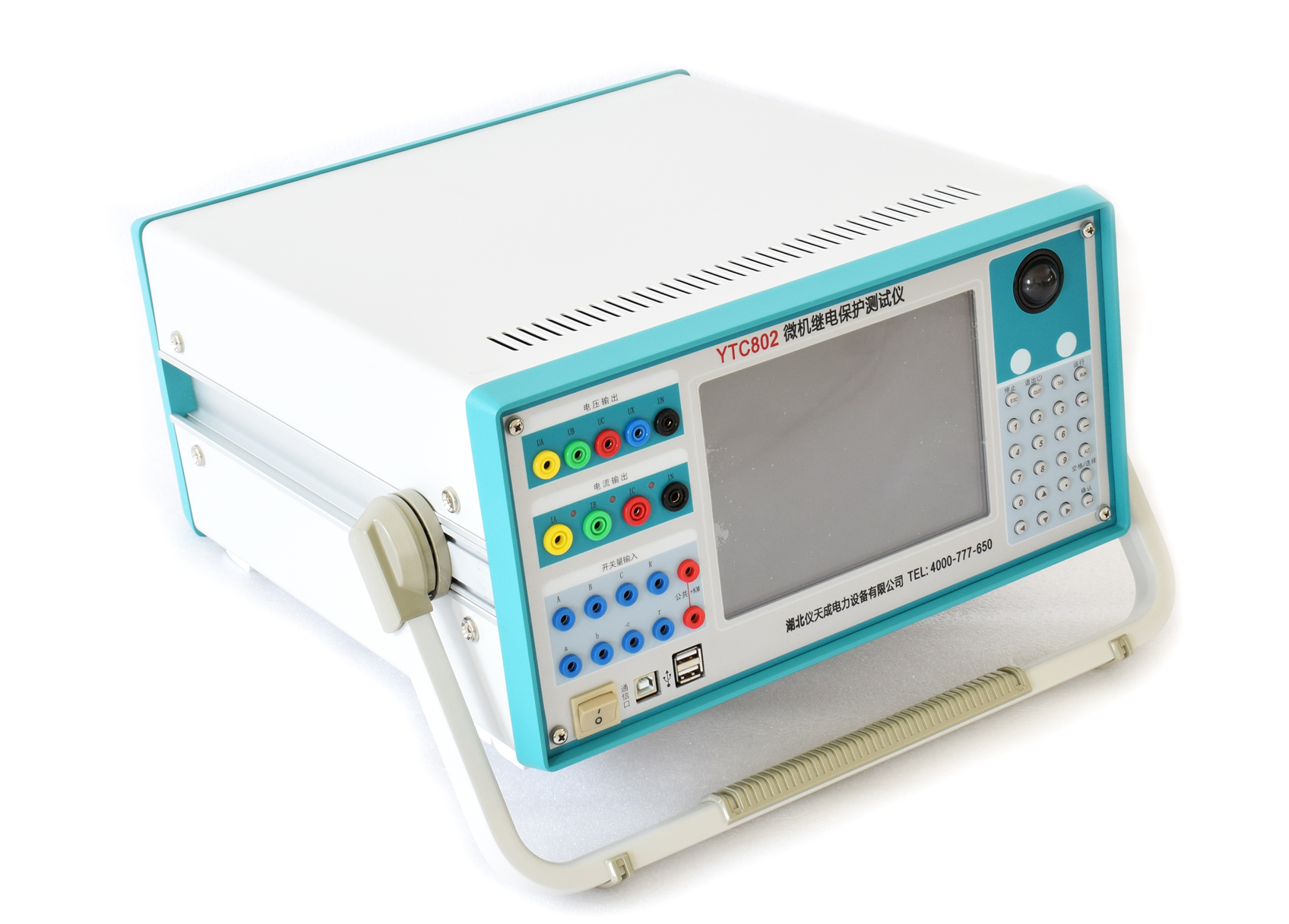

仪天成YTC802微机继电保护测试仪面板和底板细节介绍

返回打印来源：仪天成电力时间：2026/08/17 阅读：次

仪天成 YTC802 微机继电保护测试仪作为电力二次保护校验的常用设备，整机接口、操作部件集中布置于面板与底板，各端子、接口、按键布局直接关系现场接线、操作使用与设备维护。下面针对仪器面板、底板各功能区域与接口端子做详细拆解说明，帮助操作人员快速熟悉硬件布局，规范开展试验接线与设备日常检查。

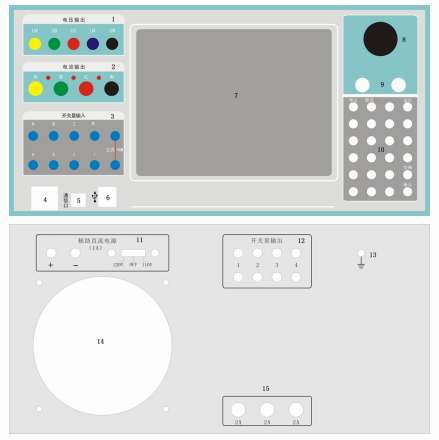

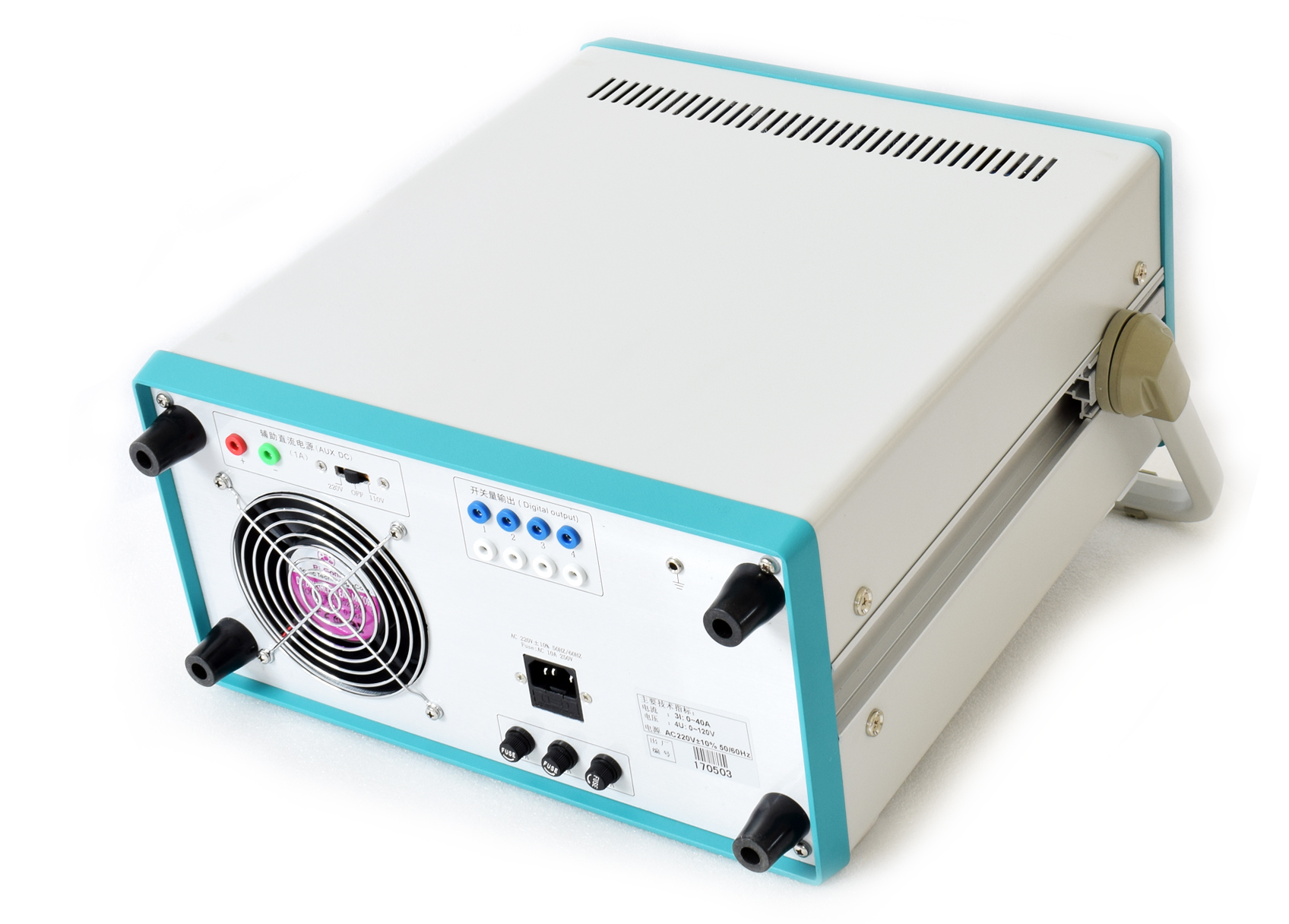

装置面板与底板介绍：

1 电压输出端子
2 电流输出端子
3 开关量输入端子
4 电源开关
5 USB 通讯口，可外接电脑进行试验
6 USB 接口，可与外部设备（U 盘、打印机等）连接通信
7 TFT 真彩液晶显示屏，默认分辨率 640×480，为 8 寸屏
8 轨迹球鼠标，试验时的过程控制均可由其完成
9 配轨迹球鼠标的左右按键
10 面板优化键盘
11 独立直流电源输出
12 开关量空接点输出，4 路。空接点容量：DC：220V／0.2A；AC：220V／0.5A
13 接地端子
14 风扇出风孔
15 电压输出保险

以上就是仪天成 YTC802 微机继电保护测试仪面板、底板全部硬件细节说明。现场试验前，建议核对端子、接口、保险、接地等部位状态，接线严格按照标识执行；使用完毕做好接口防尘保护，保障仪器长期稳定运行。如出现接口损坏、保险熔断等情况，应停机断电后再开展检修处理。

湖北仪天成电力设备有限公司
2026年8月17日
