针对常规继电器、继电保护系统的现场校验需求，交流试验模块可灵活适配多场景测试工况，支持多变量同步调节、动作时间精准记录，完美满足各类变量渐变测试与数据采集需求，是继电保护定值校验、动作特性测定的常用方案。
一、可调交流变量范围
本试验模块输出均为标准交流量，支持六路幅值+相位独立调节，外加频率可调，可精准模拟电力系统各类交流电气量工况，可调变量具体包括：
电压变量：Ua幅值/相位、Ub幅值/相位、Uc幅值/相位、Ux幅值/相位
电流变量：Ia幅值/相位、Ib幅值/相位、Ic幅值/相位
辅助变量：输出频率
二、参数设定与试验启动
试验前需完成基础参数预置，所有变量需设定初始值和变化步长（步长可正可负，实现增量或减量调节），操作流程如下：
1.旋转光标定位至对应参数项，数据类参数按照标准数据输入法录入，切换类参数直接旋转旋钮完成切换；
2.全部参数设定完成后，移动光标选中确认项，再选定开始项，即可启动试验；
3.试验启动后，屏幕下方会自动弹出被试继电器的接点状态示意图，实时直观反馈接点通断状态。
三、手动/自动试验模式操作
1. 手动试验模式
通过面板▲/▼按键或旋转旋钮，控制各交流量按照预设步长进行递增或递减调节；实时观察显示屏上被测元件动作状态，当继电器接点闭合或断开时，屏幕会自动抓取并显示动作时间、返回时间，同步输出对应相电压（Ua/Ub/Uc）、电流（Ia/Ib/Ic）的有效值与相位角，该数值即为被测元件的动作值与返回值。
2. 自动试验模式
启动后各交流量按照预设步长自动渐变，当继电器接点动作变位时，输出量会自动停留在动作点位置，等待下一步指令；此时按下▲/▼按键或正向/反向旋转旋钮一格，试验会按照指定方向继续自动递增或递减，直至下一次接点变位；可重复切换方向开展循环测试，精准测定各项动作值、返回值、返回系数等关键参数。
四、开入开出量配置说明
开入量：被测继电器的动作接点，可接入仪器任意一路开关量输入端子，实现接点状态实时采集；
开出量：配备两路独立输出节点，一路为过程跟踪节点，试验启动时闭合、试验停止时断开；另一路为数据变化跟踪节点，试验启动后首次按下▲/▼按键时闭合，试验停止时断开。
五、关键安全与操作注意事项
1.电压输出拓展：交流电压单相最大输出130V，如需更高电压输出，可采用双通道串联方式；例如Ua输出130V/0°、Ub输出130V/180°，线电压Uab可叠加至260V。
2.大电流接线要求：试验输出较大电流时，务必选用短距离、粗线径专用试验导线，最大限度减小试验回路电阻，避免压降过大影响测试精度。
3.大电流时长管控：严禁长时间维持大电流输出状态，防止仪器功率模块过热损坏，同时避免被测继电器线圈过热烧毁。
4.时间测试适配：自动模式下变量自动变化间隔约0.3秒，仅适用于快速动作类继电器测试；若测试时间继电器、延时类保护等动作时间较长的元件，该模式会导致时间测量失真，必须改用手动渐变模式开展测试。

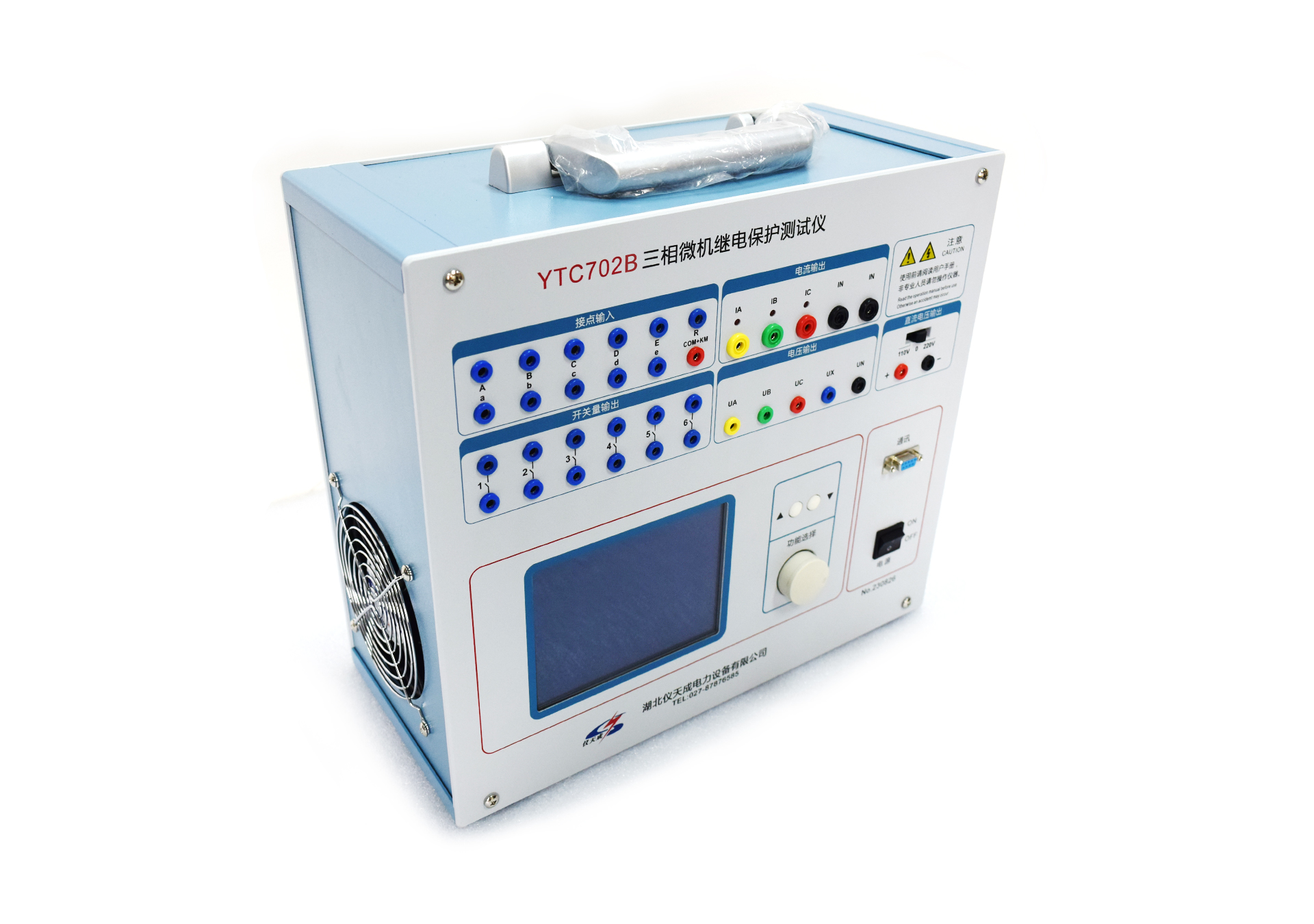

三相微机继电保护测试系统装置的交流试验功能，以操作简便、输出精准、适用性广的核心优势，成为继电保护测试工作中的“基础利器”。它既能满足常规电压、电流、相位、频率等基础参数的调试校验，也能为后续复杂的故障模拟、整组试验筑牢实操根基，精准把控交流试验的参数设置与操作规范，既能提升测试效率，也能保障试验数据的准确性，进而为电力继电保护装置的可靠投运、电网安全稳定运行筑牢坚实的试验防线。
