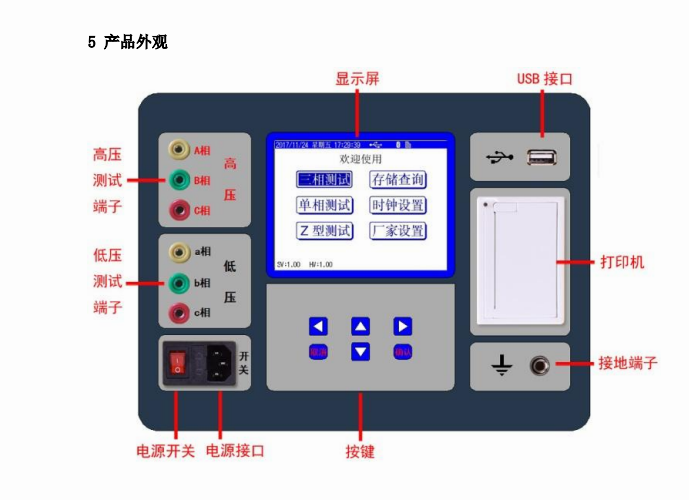

高压测试端：设有黄、绿、红三色接线座，分别对应 A、B、C 三相，与红色测试线带弹棒一端相接；测试线另一端配置黄、绿、红三色测试钳，分别连接被测变压器高压侧 A、B、C 三相。进行单相测试时，接入黄、绿两根测试线即可。
低压测试端：设有黄、绿、红三色接线座，分别对应 a、b、c 三相，与黑色测试线带弹棒一端相接；测试线另一端配置黄、绿、红三色测试钳，分别连接被测变压器低压侧 a、b、c 三相。进行单相测试时，接入黄、绿两根测试线即可。
显示屏：采用 5.6 英寸工业级高亮度彩色液晶屏，用于显示操作菜单及各项测试结果。
按键操作：为本机操作按键组。↑↓上下键用于光标移动、参数选择与数据修改；←→左右键用于光标移动、参数选择与数据修改；【确认】键执行确认当前操作；【取消】键放弃当前操作，退出当前步骤。
电源开关：整机电源控制开关，拨至 “―” 档位开机，拨至 “○” 档位关机。
电源接口：AC220V 交流供电接口。保险管座与电源接口集成一体，保险管规格：250V/2A，尺寸 20mm×φ5mm，更换时必须选用同规格保险管。
接地端子：仪器使用时务必可靠接地。若现场接地点存在油漆、锈蚀层，需清理干净，保证接地接触良好。
USB 接口：用于外接 U 盘存储测试数据，U 盘需采用 FAT 或 FAT32 文件格式；数据存储过程中，禁止拔下 U 盘，避免数据损坏丢失。

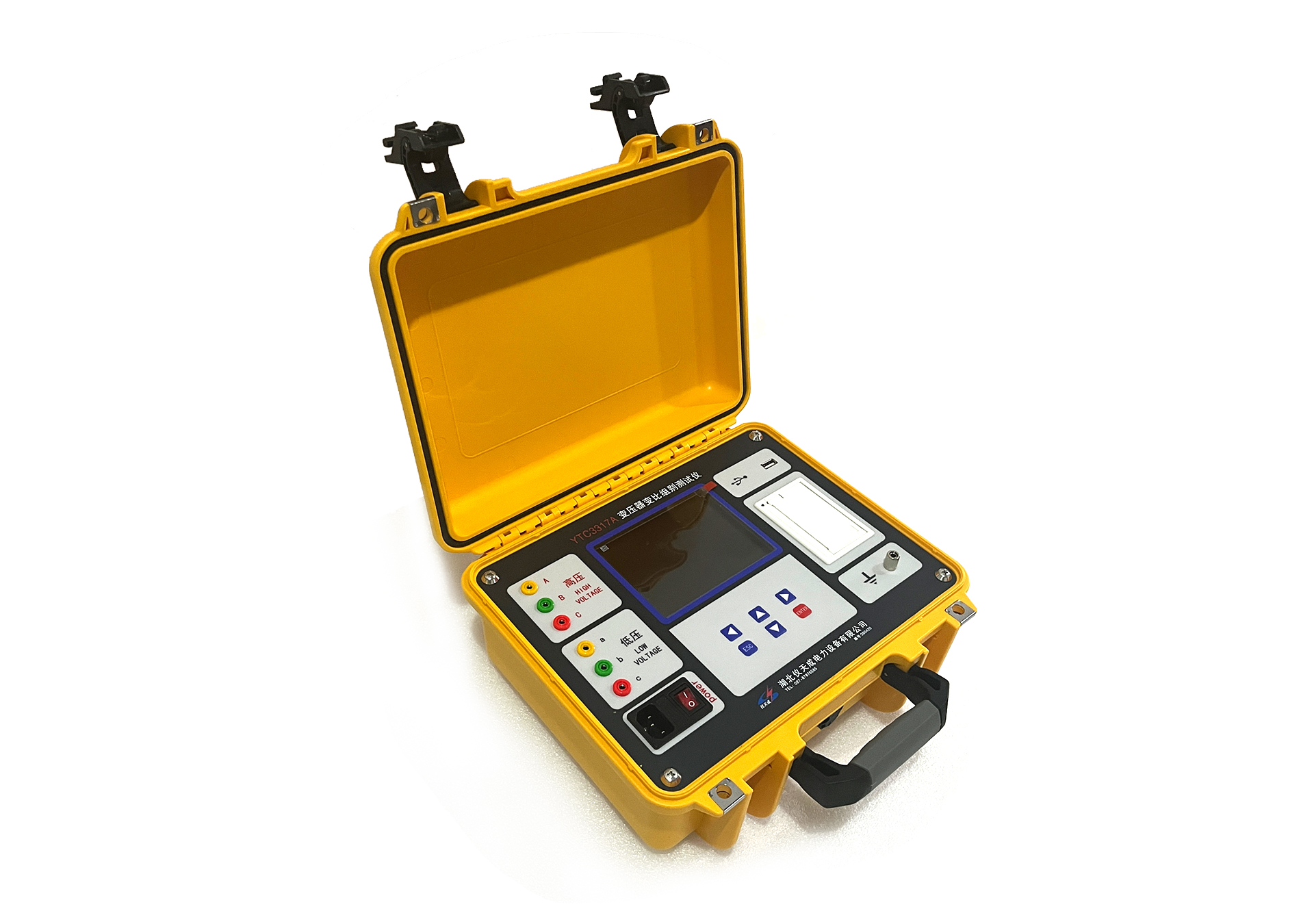

YTC3317A 变压器变比组别测试仪通过清晰的面板分区与模块化的功能设计，将参数设置、测试执行、数据存储与结果输出整合为一套高效流程。熟悉各按键、接口与显示区域的对应功能，不仅能提升现场测试效率，更能有效避免接线错误与操作疏漏。
