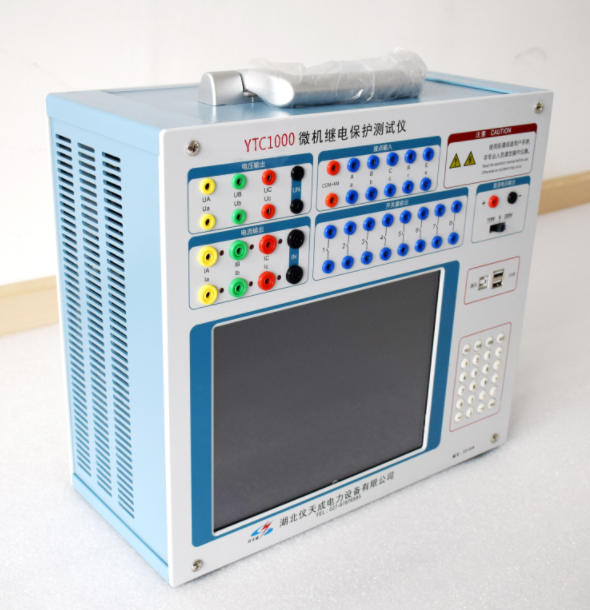

仪天成YTC1000 六相继电保护测试仪6相电流可方便进行三相差动保护测试。
一、工作原理
YTC1000 六相继电保护测试仪采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度。
由于拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证很高精度。
二、仪器特点
1．电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2．操作方式 单机电容触摸LED显示屏装置内部WIN7-64位操作系统独立运行，也可外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3．新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4．高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5．软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6．具有独立专用直流电源输出 设有一路110V 及 220V专用可调直流电源输出。
7．接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。
8．完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
三、技术参数
电流通道数 标准6相
电压通道数 标准6相
交流电流输出范围 30A /相或180A（六并）
直流电流输出范围 10ADC /相
交流电压输出范围 120VAC / 相
直流电压输出范围 160VDC / 相
额定参数
交流电流输出
6相电流输出时每相输出（有效值） 0～30A 输出精度 0.2级
3相电流输出时每相输出（有效值） 0～60A
6相并联电流输出（有效值） 0～180A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 300VA
6相并联电流最大输出时最大输出功率 1000VA
6相并联电流最大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
直流电流输出
电流输出 0～±10A / 每相 输出精度 0.5级
最大输出负载电压 20V
交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.2级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
直流电压输出
相电压输出幅值 0～±160V 输出精度 0.5级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
开关量
8路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1mS
仪天成YTC1000 六相继电保护测试仪是界面更加友好美观，软件功能更加完备强大，并且保留了其独有的界面简洁明晰、操作简便、易学易用的特点。根据各测试模块功能的不同，把测试模块划分为五小组：通用测试、常规保护、线路保护、元件保护和综合功能。各个组中包含若干子菜单。例如，“通用测试”组中包含了“交流试验”、“直流试验”、“谐波叠加”、“状态序列I”以及“状态序列II”等五个测试模块，并且可以任意扩展。
