一、仪器进行单合、单分测试，开关正常动作，但无测试数据显示
故障原因1：接地线未连接牢固
处理办法：全面检查设备接地线的连接点位，重新紧固地线接头，确保接地连接紧实、接触良好后，再次开展测试。
故障原因2：合闸/分闸线圈阻值过大，负载功率过小
当线圈工作电流小于1A时，极易引发该故障，会导致仪器提前触发采集程序，无法捕捉到有效测试数据。
处理办法：关闭仪器短路保护功能后，重新进行合分闸测试。
故障原因3：设备控制回路损坏
单合测试无数据，为合闸控制回路故障；单分测试无数据，为分闸控制回路故障。
处理办法：采用设备完好的另一路控制通道进行临时测试排查。若合闸无数据，可借用分闸控制通道测试合闸功能：将分闸控制线（绿、黑线）对接至合闸线圈，通过分闸控制程序完成开关合闸测试。现场临时测试完成后，需将设备返厂维修，或联系厂家申领备用设备。
二、仪器进行单合测试，开关合闸后立即自动分闸
故障原因1：开关本体控制回路异常
处理办法：细致排查开关整体控制回路，梳理线路连接、元件状态，彻底排查并消除回路故障后重试。
故障原因2：仪器合闸控制通道损坏
处理办法：拆除分闸控制线，单独使用合闸控制通道开展试验，以此验证合闸通道故障问题，后续按需检修设备通道。

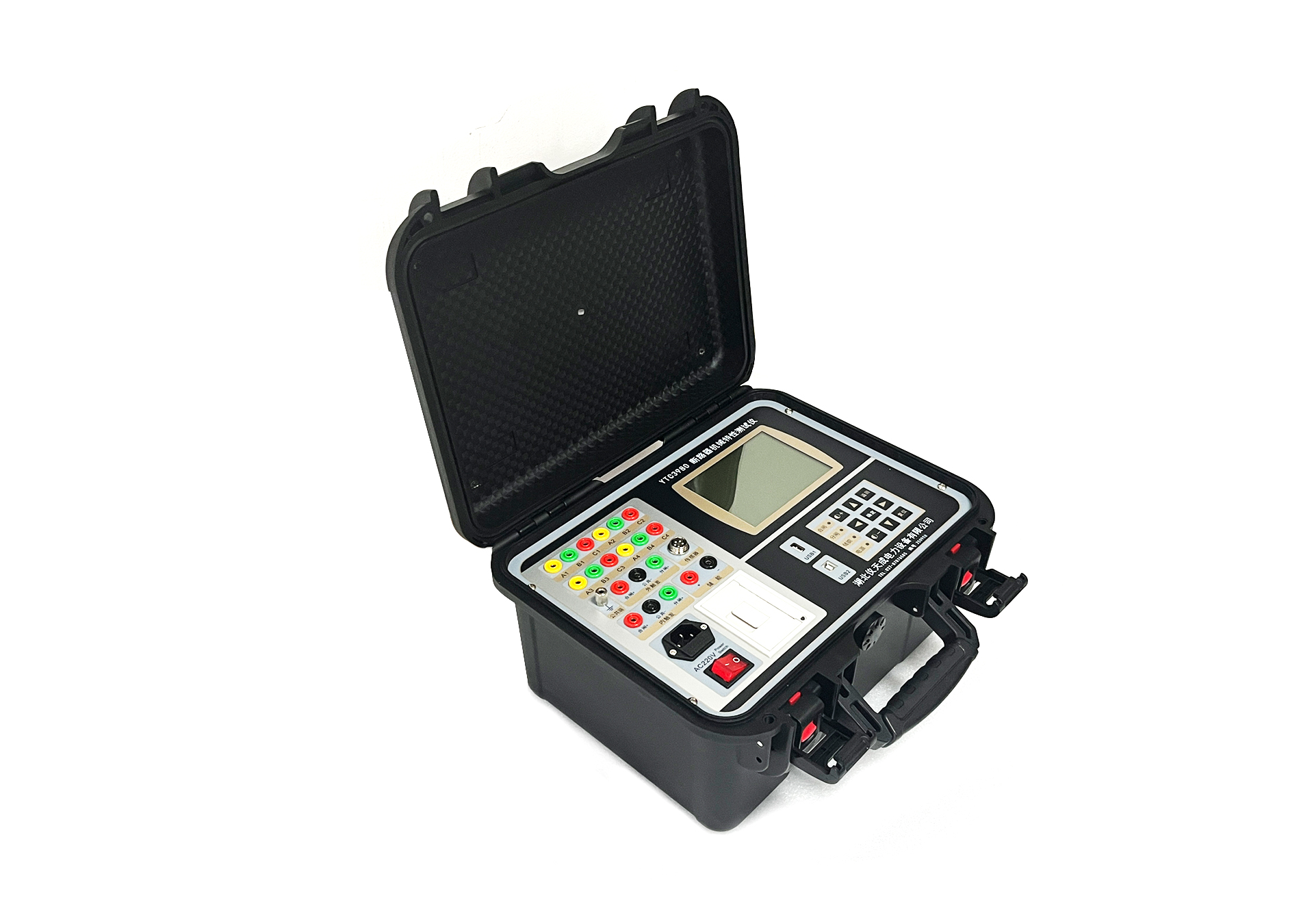

YTC3980高压开关机械特性测试仪单合、单分测试出现的各类故障与数据异常问题，大多源于接线不规范、控制回路异常、参数设置不当、接地不良及传感器安装偏差等可控因素，并非设备本体故障。在日常试验工作中，只需严格遵循设备操作规范，试验前做好接地检查、接线核对、参数调试、通道检测等前置工作，试验中精准判断故障现象、对照问题成因逐一排查，即可高效解决绝大多数测试难题。
