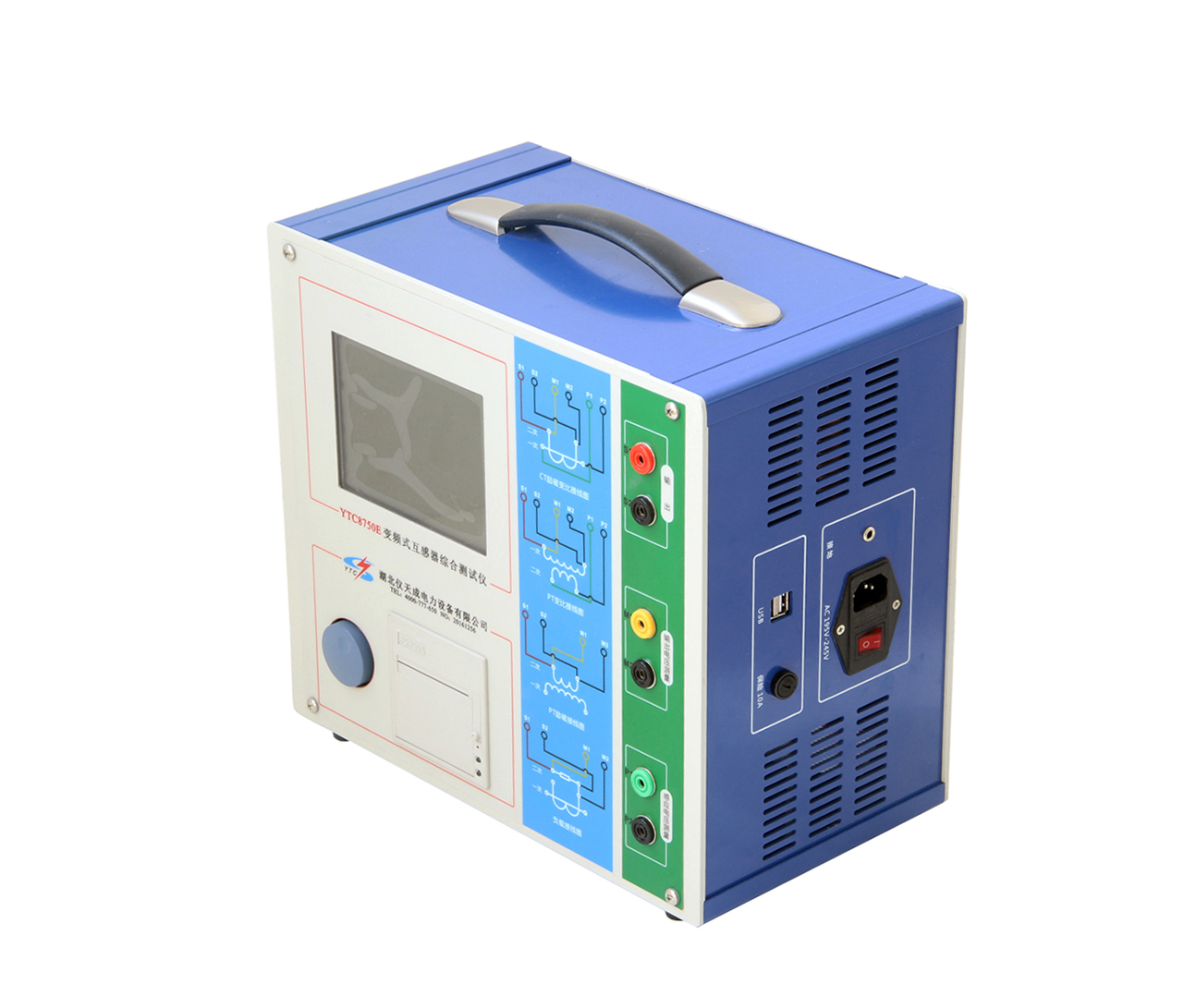

电流互感器是电力系统计量、保护与测控环节的核心设备，其运行精度、励磁特性、变比参数及绝缘性能直接决定电网数据采集准确性与继电保护动作可靠性，是保障电力系统安全稳定运行的关键基础元件。在互感器出厂校验、现场安装调试、周期性检修及故障排查工作中，精准全面的性能试验必不可少。仪天成YTC8750E变频式互感器综合测试仪是适配各类工况的专用检测设备，严格遵循GB1208、IEC60044等国内外标准，可针对保护类、计量类、TP类等不同类型电流互感器，一站式完成伏安特性、变比极性、二次绕组电阻、二次负荷、误差曲线等全项目试验，凭借变频测试技术规避工频干扰，具备测试精度高、操作便捷、无需外接辅助设备的优势，广泛应用于变电站、电力运维、设备检测等场景，为电流互感器性能核验与状态评估提供可靠的数据支撑。
电流互感器试验：
在参数界面，用旋转鼠标切换光标到互感器类型栏，选择互感器类型为电流互感器。
一、试验接线

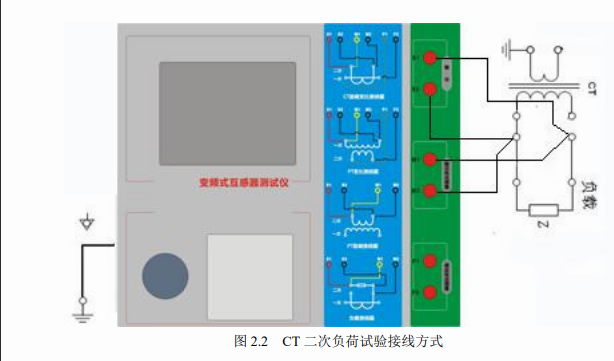

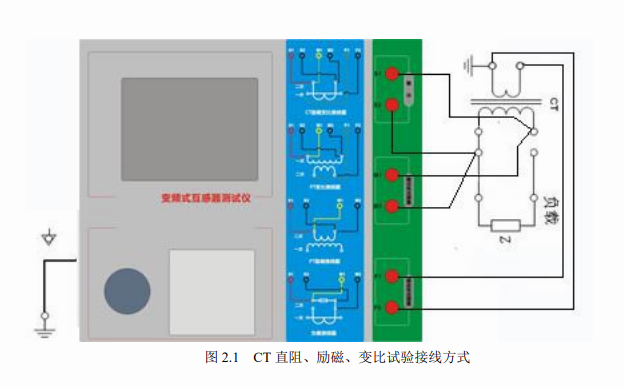

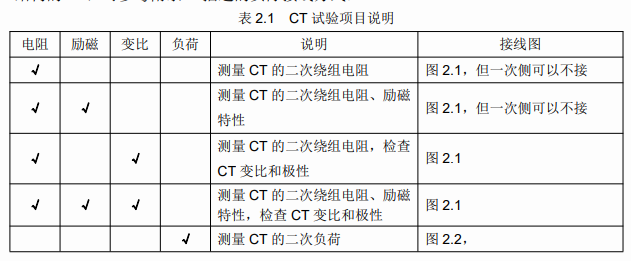

试验接线步骤如下： 第一步：根据表 2.1 描述的 CT 试验项目说明，依照图 2.1 或图2.2 进行接线。
第二步：同一 CT 其他绕组开路，CT 的一次侧一端要接地，设备也要接地。第三步：接通电源，准备参数设置。
二、参数设置

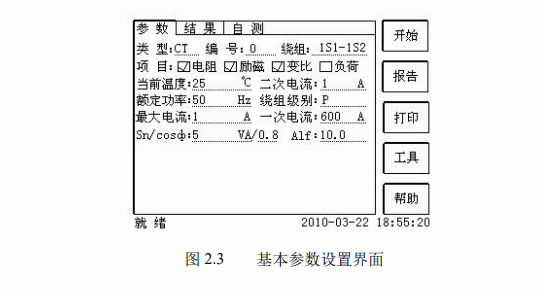

试验参数设置界面分别如图 2.3
仪天成YTC8750E变频式互感器伏安特性综合测试仪针对性解决了传统电流互感器试验操作繁琐、抗干扰能力弱、测试项目单一等痛点，依托成熟的变频检测技术，实现了电流互感器各项核心参数的自动化、精准化检测。设备可自动测算拐点电压电流、生成5%、10%误差曲线，精准判定互感器误差性能与饱和特性，全面覆盖电流互感器验收、运维、检测的全部试验需求。
