仪天成YTC9100 手持式局部放电检测仪可广泛应用于电力系统的局放检测
一、概述
通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。
局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
二、主要特点
☀ 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
☀ 人性化的人机界面方便不同设备的数据管理；
☀ 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
☀ 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
☀ 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；
三、技术参数
TEV 测量 AE 测量
测量范围 0-60 dBmV 测量范围 -6dBμV 至 68dBμV
分辨率 1dB 分辨率 1dB
精度 ±1dB 精度 ±1dB
每周期最大脉冲 1400 频率范围 20~200 kHz
测量频带 3~100MHz
AA 测量 UHF测量
测量范围 -6dBμV~68dBμV 检测频段 300~2000MHz
分辨率 1dB 测量范围 0-60 dBmV
精度 ±1dB 灵敏度 ＜1dBm
传感器中心频率 40 kHz 传感器频段 300~2000MHz
HFCT 测量
传感器传输阻抗 5mV/mA
检测频率 1～30MHz
灵敏度 ≤50pC
硬件
外壳 ABS
显示 4.0 寸RGB液晶屏 分辨率800*480
采样精度 12bit
同步方式 内同步、外同步
连接器 USB 接口(兼充电器输入)
3.5mm 立体声耳机插孔
外部传感器输入接口 无线 wifi（选配）
耳机 最小 8 欧姆
SD 卡 标配 16G ~ 64G
内置电池 3.7V/5000mAh 锂电池
工作时间 约 6 小时
充电器 AC 90-264V 或 DC 5V
使用温度 -20 ~ 50℃
湿度 20-85% 相对湿度
体积、重量 210*100*35(mm) 0.4KG(主机)

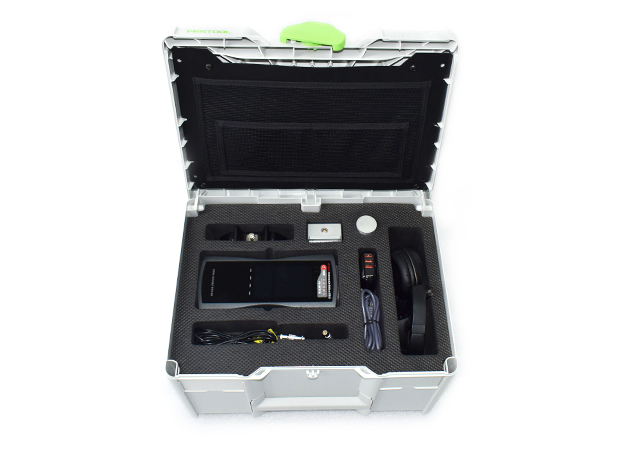

四、配置
1 检测主机 1 套 标配 内置超声波、地电波通常用于测试开关柜
2 外置接触式超声波传感器 1 个 选配 用于变压器、GIS、电机等局放检测
3 高频互感器 1 个 选配 用于电缆局放检测
4 特高频传感器 1 个 选配 用于测试GIS
5 外置非接触式聚波器 1 个 选配 用于测试高架线路
6 柔性传感器 1 个 选配 用于测试开关柜
7 耳机 1 个 标配
8 测试线 1 套 标配
9 充电器 1 个 标配
10 USB线 1 根 充电及PC机数据通讯
仪天成YTC9100 手持式局部放电检测仪可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测。
湖北仪天成电力设备有限公司
