1.适配范围广，测试功能全面

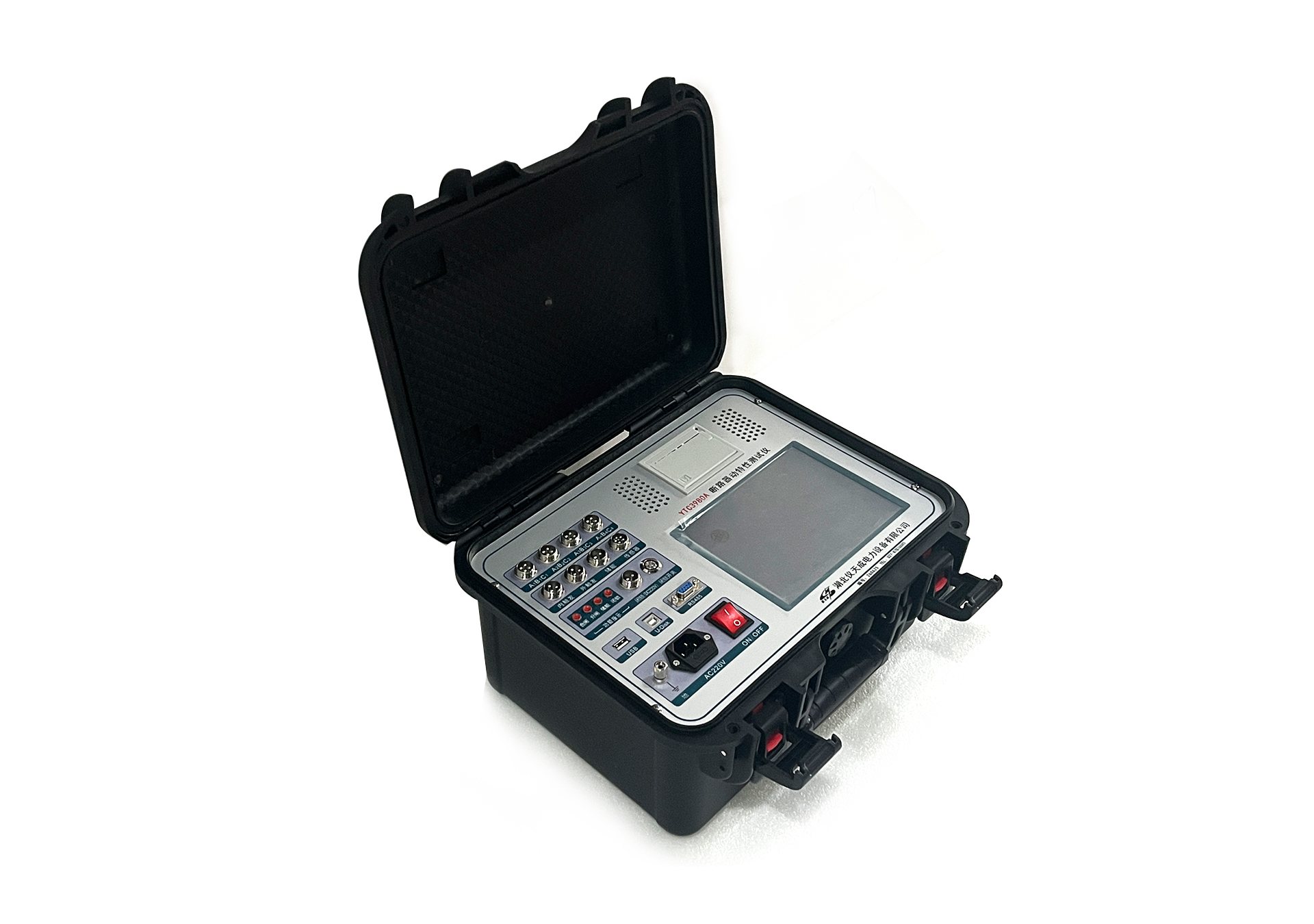

本仪器可适配国内外各厂家生产的 SF6 开关、GIS 组合电器、真空开关、油开关以及真空接触器（电保持单线圈型号；双线圈接触器请选用真空开关模式）。设备支持同时测量 12 路金属触头断口、6 路主断口与 6 路辅助断口。断路器完成一次动作，即可自动采集分合闸时间、弹跳次数与弹跳时长、分合闸速度、线圈电流、线圈电阻等参数，并生成对应波形。设备集成储能试验、自动 / 手动低跳试验、断路器寿命试验、电源闭锁等功能；内置高速热敏打印机，可在作业现场直接打印测试报告。
2.自带大功率操作电源，供电灵活稳定
仪器内置集成式操作电源，现场无需外接二次电源，部署高效便捷。输出直流电压可调范围为 DC20～270V，瞬时最大输出电流可达 30A。采用独特双回路供电架构，即便合闸、分闸控制回路其中一路发生故障，仍可依靠另一路完成分、合闸项目测试。
3.传感器配置灵活，现场安装简便
标配直线位移传感器与转角传感器，搭配多功能专用固定接头，拆装固定简单快捷。直线传感器量程可在 30～1000mm 之间自由设定，仅需更换传感器探头，无需将仪器返厂修改程序。
4.抗干扰能力强，高压环境稳定运行
整机搭载专用内部抗干扰电路，能够在 500kV 高压变电站强电磁环境下稳定、可靠地开展检测工作。
可同时检测 12 路断口，测量固有分闸、合闸时间，分合闸相内不同期、相间不同期差值（1～99ms），以及分合闸弹跳时间与弹跳次数。
可测试刚分、刚合速度，以及任意行程段、角度段内的平均速度。
支持测量动触头总行程、接触行程（开距）、超行程、过冲行程及反弹行程。
最大测量电流 30A，电流分辨率 0.01A；电阻测量量程最高 1000Ω，电阻分辨率 0.01Ω，测量精度 ±5%。
输出电压 DC20～270V 连续可调，瞬时最大输出电流 30A，输出功率 3300W。
触发电压 AC/DC 10～300V，触发电流≤120A。
-
输出电压：DC20～270V 连续可调；
-
电源输出时长：0.01～10 秒可自定义设置；
-
断口信号最长采集时长：10 秒；
-
可测量项目：断口分合闸时间、三相不同期、弹跳时间与弹跳次数。
