仪天成 YTC3222S 变压器短路阻抗测试仪广泛应用于变压器交接、大修及预防性试验，可完成三相、单相变压器短路阻抗与零序阻抗检测，判别变压器绕组变形情况。熟练掌握仪器面板各部件功能与系统主界面菜单，是正确接线、开展试验、获取可靠测试数据的前提。下面对该仪器面板功能以及仪器内部主界面进行详细说明。

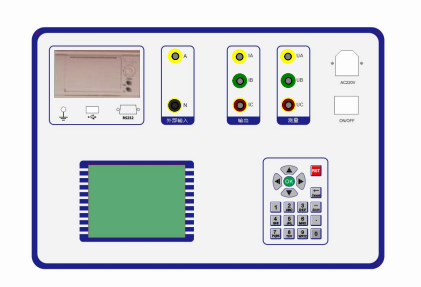

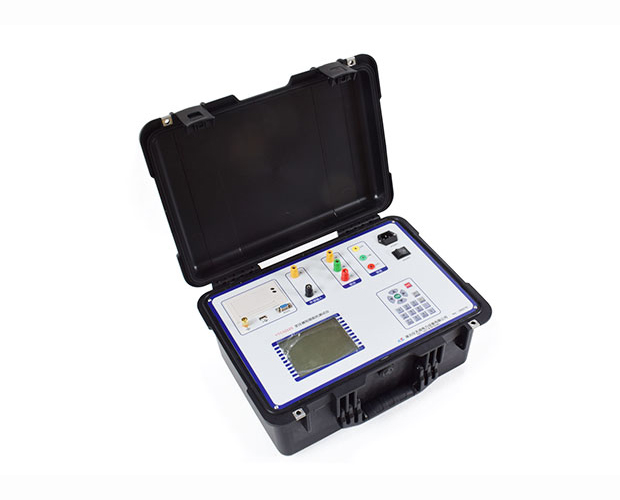

面板功能介绍：
上排从左到右依次为：
1) 打印机；
2) 接地柱；
3) USB 接口；
4) 通讯串口；
5) 外部调压器电源接口（仅外部电源测试时使用）；
6) 内部电源输出接线柱；
7) 电压测量接线组；
8) 电源插座 AC220V 16A(内部使用 20A 保险);
下排从左到右依次为：
1） 液晶显示屏；
2） 键盘；

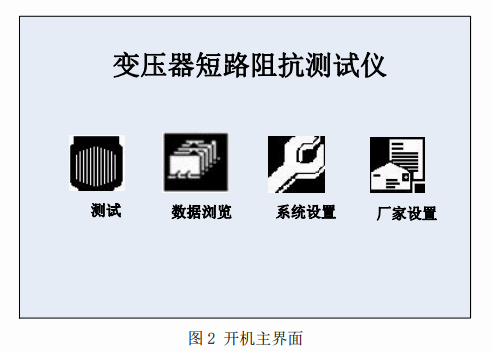

主界面介绍：
1、 测试：测试三相和单相变压器的短路阻抗以及变压器的零序阻抗；
2、 数据浏览：对存储的数据进行浏览，删除等管理。
3、 系统设置：设置当前的系统时间。
4、 厂家设置：该功能为厂家生产调试用。
仪天成 YTC3222S 变压器短路阻抗测试仪面板功能与仪器主界面的完整介绍。熟悉面板端子、按键布局以及各菜单选项含义，能够帮助现场人员规范操作仪器，减少误操作，保障短路阻抗试验顺利开展，为变压器绕组状态评估提供可靠支撑。
