仪天成YTC3980断路器机械特性测试仪的面板相关介绍

返回 打印 来源：仪天成电力  时间：2026/08/10  阅读： 次
        仪天成 YTC3980 断路器机械特性测试仪面板布局科学规整，各接口、显示单元与操作按键分区清晰，是完成断路器接线、参数设置、试验操作、数据查看输出的人机交互核心。熟练掌握面板各部件功能定义，能够有效避免接线失误，规范试验操作流程，保障高压断路器机械特性测试工作稳定、可靠开展。下面对仪器面板各组成部分逐一进行介绍。

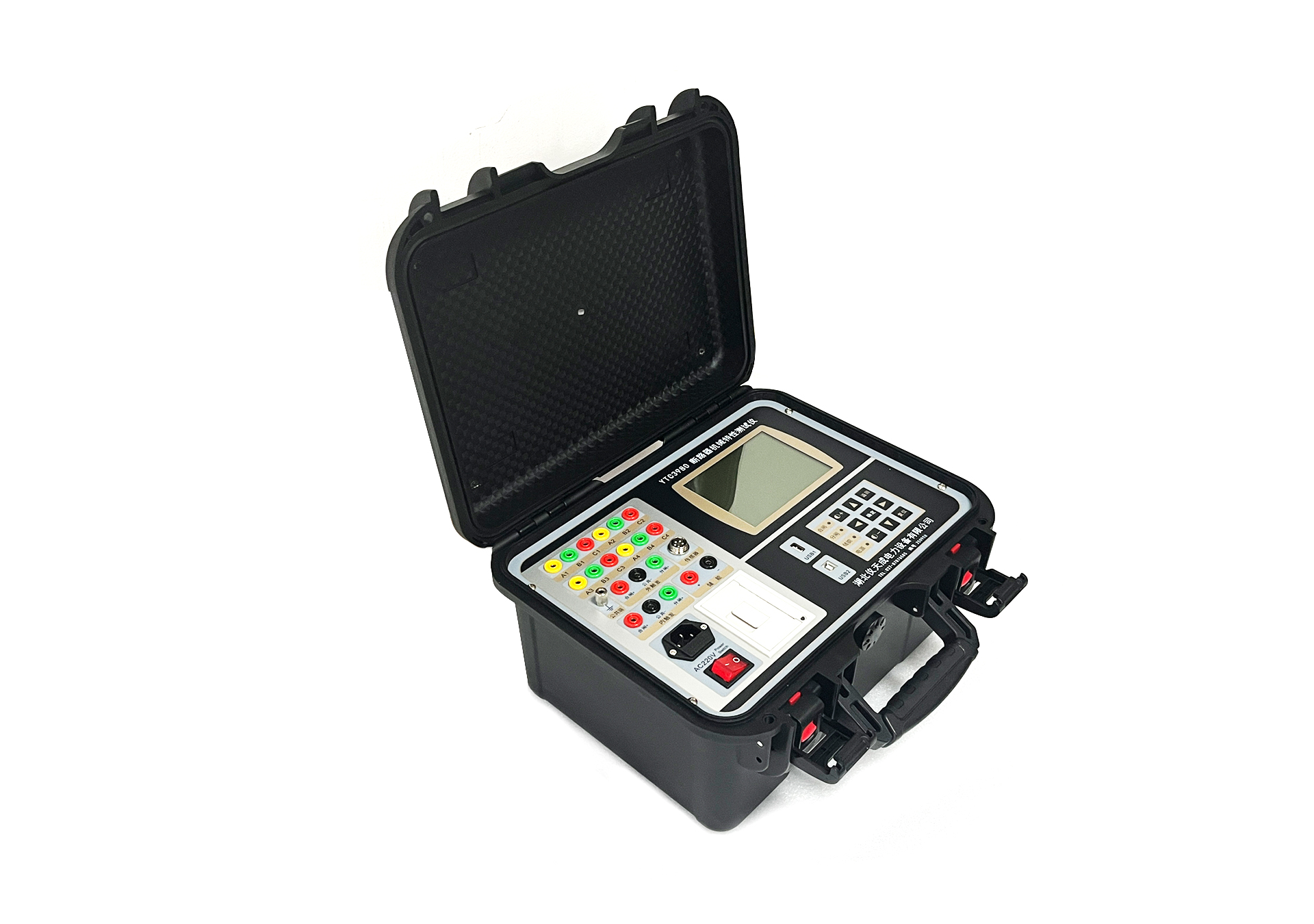

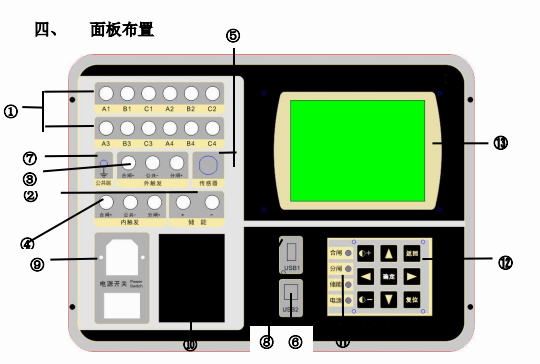

先来看看面板结构图：
① 面板标志：A₁B₁C₁ A₂B₂C₂、A₃B₃C₃ A₄B₄C₄
功能说明：12 路断口时间测量通道
② 面板标志：储能插座
功能说明：提供直流储能电机电源
③ 面板标志：外触发插座
功能说明：外触发方式时，直接并接到分、合线圈两端，取线圈上电信号作为同步信号。
④ 面板标志：内触发插座
功能说明：分合闸控制，提供供分合闸控制直流电源
⑤ 面板标志：速度传感器插座
功能说明：速度传感器的信号输入
⑥ 面板标志：USB2
功能说明：可通过此口连接计算机。
⑦ 面板标志：保护接地端
功能说明：与大地相接
⑧ 面板标志：USB1
功能说明：若有此功能，则可进行 U 盘操作。
⑨ 面板标志：电源开关
功能说明：输入电源 220V±10% 50Hz±10%
⑩ 面板标志：面板打印机
功能说明：打印测试报告及图谱
⑪ 面板标志：电源输出指示灯
功能说明：有相应电源输出，此指示灯亮。
⑫ 面板标志：功能按键块
功能说明：
  • 对比度 +、对比度‑：液晶对比度的增、减
  • ▲、▼：上、下移动光标或增、减当前光标处数值
  • ◀、▶：左、右菜单或移动光标
  • 确定：选择当前菜单或确认操作
  • 返回：返回上级或取消操作
  • 复位：仪器复位
⑬ 面板标志：液晶显示屏
功能说明：大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱

以上即为 YTC3980 高压开关机械特性测试仪面板全部部件说明。现场试验时，请对照面板标识规范接线，熟悉按键操作逻辑；接线完成后仔细核对接口，确认无误后方可开展测试，以此充分发挥仪器测试性能，获取准确可靠的断路器机械特性试验数据。
湖北仪天成电力设备有限公司
2026年8月10日
