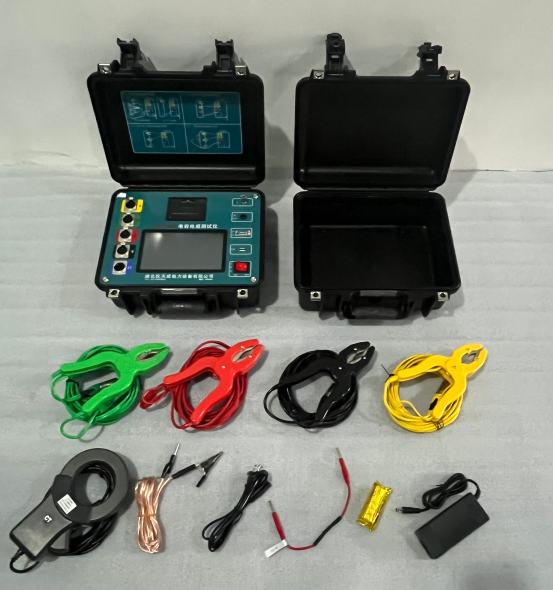

仪天成YTC720S 电容电感测试仪是一款高性能的专用补偿电容、电感测试仪。
一、工作原理
无功补偿装置是满足电力系统无功平衡的重要设备。无功补偿成套装置大量投入配电网使得系统有功与无功实时平衡。无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿装置。电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。电容电感测试仪是专门用于无功补偿系统的电容器和电抗器的测量。
二、主要特点
l采用高亮7寸彩色液晶屏，显示清晰，人机界面友好，阳光下可视。
l仪器可在不拆线的情况下，一次接线可完成三相电容器组的电容器测量。
l仪器同时具有电感、电阻、电流测量功能。
l仪器具有完善的过流保护功能。
l内置大容量非易失性存储器，可存储512组数据，支持查阅和导出。
l内置高精度时钟，实时显示时间。
l具有U盘存储功能。
l配备内置热敏打印机，用户可以通过打印按键自行打印测量结果，历史测试数据也可用打印机打印。
l集成了RS232接口和蓝牙，方便数据上传和操控。
l异频电源输出(55Hz)：仪器使用异频电源输出进行测试，大大提高了现场的抗干扰能力，可在高强度磁场中进行测试而精度不受影响；异频电源采用先进的逆变技术，具有软启、软停功能，大大减少对试品的冲击，更好的保护试品；同时电源输出采用先进的PID调节算法进行恒流限压输出，更加强了测量的精度和稳定性，同时输出短路也不会损坏仪器。
三、技术参数
◆电容量程 0.1uF～6800uF 电容精度 ±（读数1%+0.01uF）
◆电感量程 100uH～20H 电感精度 ±（读数2%+0.01mH）
◆电流量程 10mA～60A 电流精度 ±（读数1%+0.5mA）
◆电阻量程 50mΩ～20kΩ 电阻精度 ±（读数2%+1mΩ）
◆分辨率：4位有效数字。
◆主机尺寸：330*280*150mm。
◆主机重量：3.6kg。
◆使用条件
◆环境温度：－10℃～﹢50℃。
◆环境湿度： ≤85℅RH，不凝露。
◆工作电源：内置锂电池。
仪天成YTC720S 电容电感测试仪采用高精度、大开口钳形电流互感器进行电流测量，使用异频抗干扰电源输出，测试精度高、数据稳定，是一款高性能的专用补偿电容、电感测试仪。
