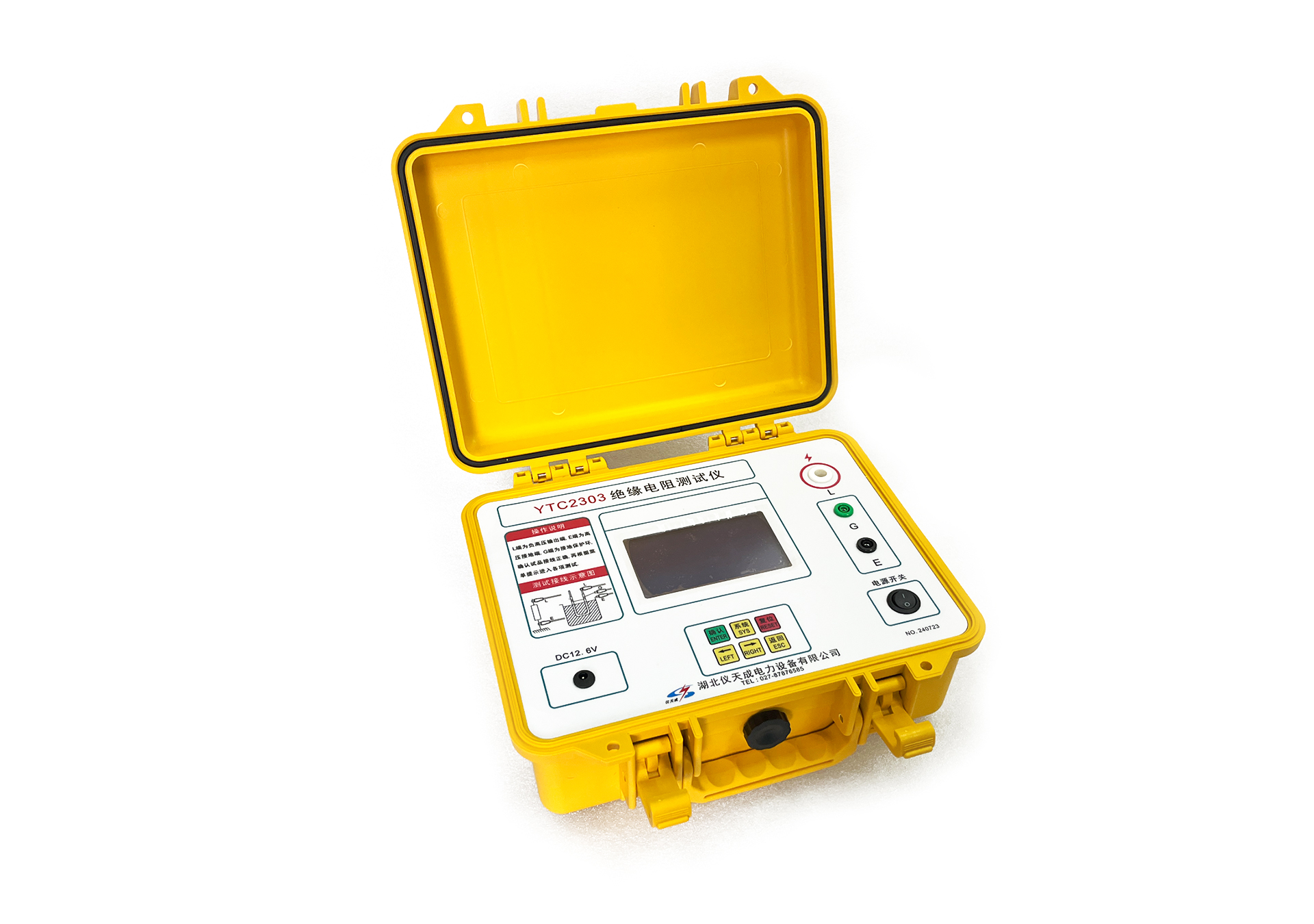

仪天成YTC2303 绝缘电阻测试仪主要技术指标和功能介绍

返回打印来源：仪天成电力时间：2026/06/22 阅读：次

在电力预防性试验工作中，绝缘电阻检测是判断电气设备绝缘老化、受潮、破损最基础、最关键的试验项目。仪天成 YTC2303 绝缘电阻测试仪集成数字化测量、强抗干扰电路、便携一体化机身设计，覆盖 2500V/5000V/10000V 多档测试电压，可同步完成绝缘阻值、吸收比、极化指数一体化检测。本文围绕仪天成 YTC2303 绝缘电阻测试仪主要技术指标和功能介绍，全面拆解设备参数规格、核心功能优势、适用检测场景，便于试验人员快速掌握设备性能边界与使用价值。

一、输出电压参数
1. 输出电压档位：-DC500V、-DC1000V、-DC2500V、-DC5000V、-DC10000V
2. 电压精度：±5％FS（FS为满量程值）
3. 性能特性：可满足容性负载快速充电需求；短路电流恒定为5mA，配备自动快速放电功能，支持残余电压实时显示，有效保障设备与操作安全。
二、核心功能参数
1. 量程特性：支持全自动量程切换，读数直观便捷、稳定性强。
2. 电阻测试显示范围：整机最大显示范围0Ω～35TΩ，各档位专属测量范围如下：

500V档位：0～10GΩ

1000V档位：0～10GΩ

2500V档位：0～500GΩ

5000V档位：0～10TΩ

10000V档位：0～35TΩ

3. 可视化显示：支持0～10TΩ测量进度模拟进度条实时显示。
4. 电容放电性能：5000V降至50V放电速度＜250ms/μF，放电防护性能优异。
5. 防护等级：设备盖子封闭状态下为IP65，盖子打开状态下为IP40。
6. 安全标准：完全符合IEC61010-1、CATIV 600V安全规范要求。
三、电阻测试精度指标
设备针对不同电阻区间采用分级精度标准，测量精准度高，具体误差参数如下：

1MΩ～10MΩ：±5％FS（FS为满量程值）

10MΩ～10GΩ：±3％FS（FS为满量程值）

10GΩ～100GΩ：±5％FS（FS为满量程值）

100GΩ～500GΩ：±20％FS（FS为满量程值）

四、电压测试与自动放电功能
1. 电压测试范围：直流电压、交流电压测试量程均为0～600V。
2. 智能放电功能：测试完成后设备可自动检测残余电压，触发全自动放电操作，杜绝残余电压隐患，全方位保护设备及操作人员人身安全。
五、拓展辅助功能
1. 智能计时提示：配备最大600s自动计时功能，工作状态下蜂鸣器每秒短鸣一次，每15秒进行一次重点提示鸣响，计时提醒清晰直观。
2. 数据自动测算：可自动测量、计算并显示R15S、R60S、R600S绝缘电阻数据，同步输出吸收比、极化指数核心参数，无需人工核算。
3. 系统自定义设置：内置功能菜单，支持数据记录查询、设备时间校准、短路电流参数调节、滤波参数配置等自定义操作。
4. 抗干扰性能：整机抗电磁干扰能力强，复杂工况下读数稳定、测量数据可靠。
5. 全方位安全防护：搭载完备的软硬件保护机制，有效规避操作风险，保障设备长期稳定运行与操作安全。

仪天成YTC2303数字式兆欧表在测量精度、电压覆盖、自动化检测、现场实用性等维度均适配主流高压电气试验需求，吸收比、极化指数自动计算、双显示读数、交直流两用等功能有效简化现场试验流程，降低人为读数误差。该仪器参数指标完备、功能覆盖常规绝缘检测全流程，可满足电缆、变压器、高压电机、避雷器等多类设备试验要求，是电力试验单位标准化配置的高性能绝缘检测设备。

湖北仪天成电力设备有限公司
2026年6月22日
