一、使用特点
频响法变压器绕组变形测试仪硬件与软件一体化设计，整体智能化、便捷化程度高，无需拆解变压器主体即可完成检测，测试高效、操作简单、数据精准，适配各类电力变压器绕组变形现场检测作业，具体特点如下：
1、设备结构简洁，由硬件测量单元与智能分析软件两部分组成。硬件测量单元搭载高速单片机控制系统，集成信号生成、信号采集测量两大核心模块，稳定性强、响应速度快。设备采用通用USB接口，可直接连接平板电脑、笔记本电脑，设备适配性强、连接便捷。
2、检测作业便捷高效，无需对变压器进行吊罩、解体、拆装等复杂操作，仅拆除变压器连接母线即可开展全套测试，大幅简化试验流程，降低现场作业难度，有效规避拆装操作带来的设备二次损伤风险。
3、扫频测量功能全面，配备高精度线性扫频测量系统，最高扫描频率可达10MHz，支持0.25kHz、0.5kHz、1kHz三档频率扫描间隔，可精细化采集变压器绕组全频段频率响应数据，为绕组变形故障的精准分析、判定提供充足的数据支撑。
4、自动化程度高，搭载智能自适应控制系统，可实现量程自动调节、采样频率自动适配等功能，无需人工反复调试参数，降低人工操作误差，提升测试一致性与精准度。
5、数据对比与诊断能力完善，支持多条历史曲线同步加载、可视化比对，可任意选取曲线开展横向、纵向多维数据分析。配套专业智能诊断系统，可自动运算6组测试曲线的核心参数，智能判别变压器绕组运行状态、精准判定绕组变形程度，并输出标准化诊断参考结论，降低人工研判门槛。
6、软件设计人性化、实用性强，测试条件以选项化设置为主，操作简单易懂。变压器设备参数可批量保存归档，无需现场即时录入，支持后期随时补充、修改、完善设备信息，适配复杂现场作业场景。
7、全程智能化测控，完成输入、输出信号接线及基础参数设置后，设备可全自动完成全部测量流程。测试过程中可随时调取历史波形曲线实时比对，也可随时暂停、终止测试，可控性、灵活性极高。
8、测试效率优异，单绕组单相测量时长＜60秒，针对含高、中、低三侧绕组的常规电力变压器（不限容量、电压等级），全套绕组变形测试总耗时不超过10分钟，大幅提升现场检修、试验工作效率。
9、现场接线灵活、作业强度低，设备信号输入、输出引线可随意布设，布线方式不影响最终测量精度。作业人员可直接在变压器油箱顶部完成接线作业，无需反复上下设备，有效减轻现场劳动强度，提升作业安全性。
二、核心技术参数
2.1 扫频方式参数
1、线性扫描模式：扫频测量范围10Hz～10MHz，共计40000个扫频测点，支持0.25kHz、0.5kHz、1kHz三种频率分辨率，满足精细化全频段测试需求。
2、分段扫描模式：采用分段精细化扫频设计，适配不同频段绕组特性检测，具体分段参数：0.5kHz～1MHz（2000个扫频点）、0.5kHz～10kHz、10kHz～100kHz、100kHz～500kHz、500kHz～1000kHz。
2.2 整机性能参数
1、幅度测量范围：-120dB～+20dB
2、幅度测量精度：0.1dB
3、扫描频率精度：0.005%
4、信号输入阻抗：1MΩ
5、信号输出阻抗：50Ω
6、信号输出幅值：±20V
7、同相测试重复率：99.9%

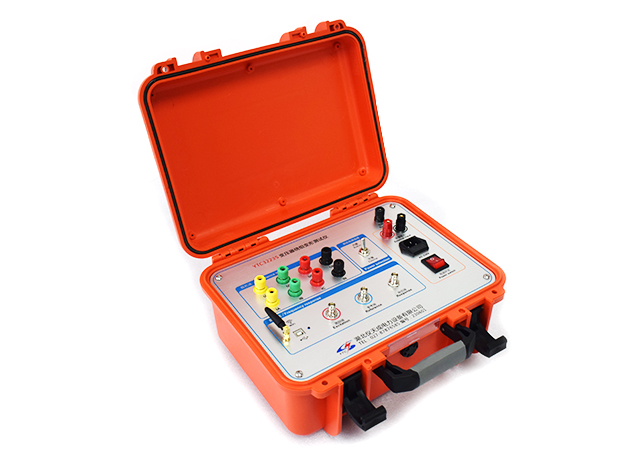

仪天成 YTC3223S 变压器绕组变形测试仪凭借高精度频响扫频、免吊罩无损检测、一键自动出报告、铝合金便携机箱等实用优势，大幅降低现场试验人力与时间成本，检测结果精准直观，适配各类变电站、电厂、电力工程公司日常试验工作。
