一、产品原理与概述
在密闭容器内，恒定温度环境下的SF6气体压力可直接表征气体密度。为统一行业检测标准，业内统一将20℃环境下的SF6气体压力作为标准标定数值。现场设备校验作业中，不同环境温度下检测得到的压力数值，均需换算为20℃标准温度对应的压力值，以此精准判定SF6密度继电器的工作性能是否达标。

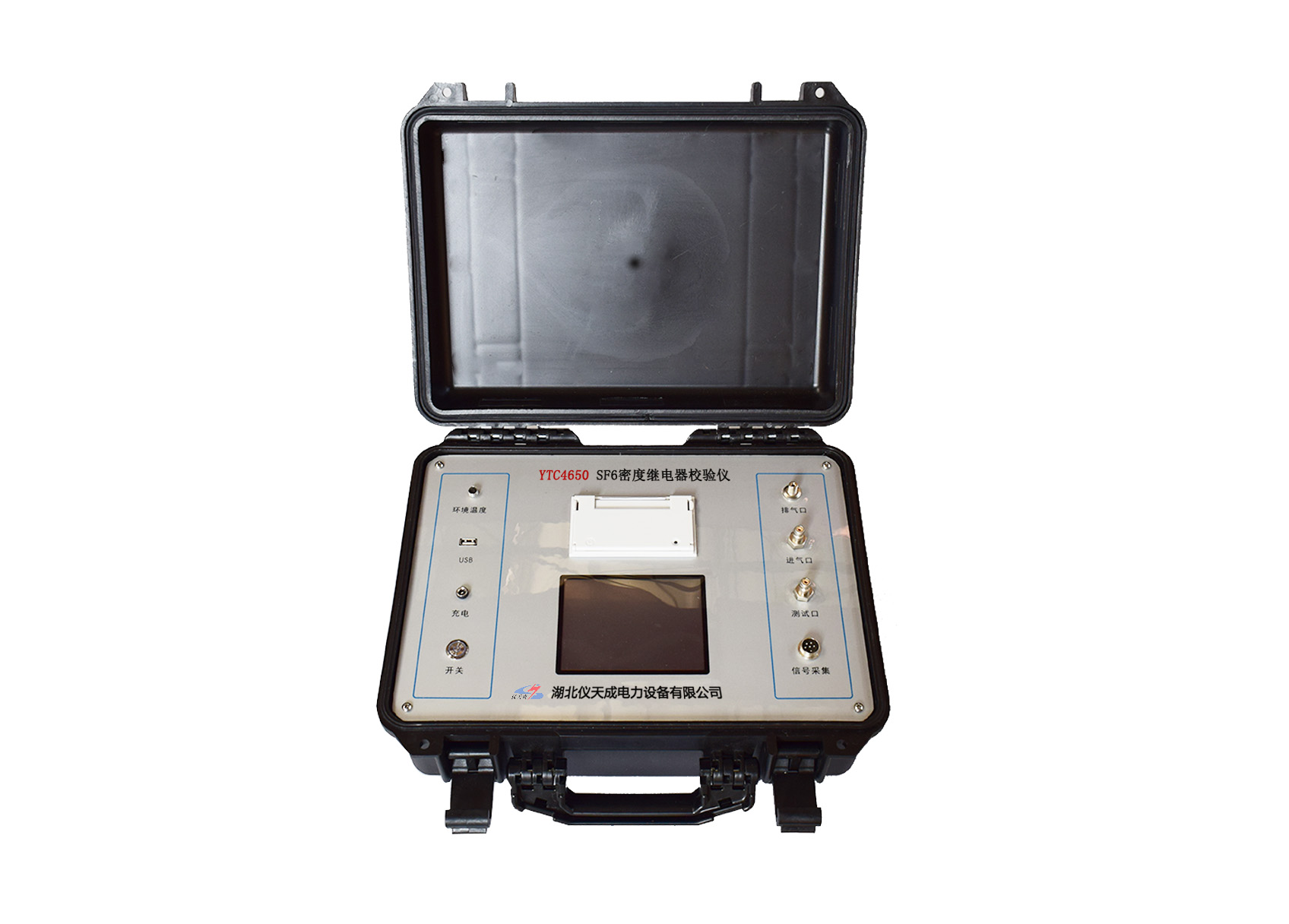

仪天成YTC4650 SF6密度继电器校验仪可全自动完成温度换算、压力校准全流程，测算精准、操作灵活便捷，有效规避人工换算产生的误差。设备功能集成度高，除核心的SF6密度继电器校验功能外，还支持普通压力表、密度表的校准检测，同时配备仪器自校验功能，实现一机多用。彻底解决了传统检测设备需定期送检、返厂校准的繁琐难题，大幅提升现场运维、检测作业的效率与便捷性。
二、功能特点
1. 设备采用高速单片机为核心测控系统，整体自动化程度高、测试重复性好、运行稳定可靠，适配长期高频次现场作业。
2. 支持绝对压力、相对压力两种类型SF6密度继电器的检测校验，设备适配范围广，通用性强。
3. 搭载5.7寸进口真彩大屏幕液晶显示屏，人机交互界面简洁直观，操作流程人性化，新手可快速上手作业。
4. 具备全自动信号采集功能，可精准完成SF6密度继电器触点电阻测量，检测数据实时呈现。
5. 内置大容量数据存储模块，可存储40组测试数据，搭配掉电数据保护功能，断电后数据不丢失，方便后续数据追溯、查询与复盘。
6. 配置专用USB数据传输接口，可将设备内存储的测试数据快速上传至电脑，自动生成标准化测试数据报表，无需人工整理，高效便捷。
7. 可完成常温压力表、密度表的精准校验，支持报表式数据打印，检测结果可直接留存归档，满足行业资料留存规范。
8. 设备气路管路全部采用快速插接接头，拆装便捷、连接稳固，大幅缩短设备接线、组网耗时。
9. 内置高精度实时时钟模块，支持在线时钟校准功能，保障每一组测试数据的时间维度精准有效。
10. 自带仪器自校验功能，可定期完成设备自我校准修正，持续保障设备检测精度，降低检测误差。
11. 核心检测部件采用高精度压力传感器及国际先进压力控制元件，硬件品质优异，检测精度与设备稳定性大幅提升。
12. 标配多款专用开关过滤接头，适配不同工况、不同规格设备的检测需求，现场适配性更强。
13. 支持继电器触点不带电测试模式，设备内部可自主提供DC24V测试电源。选用DC24V供电模式时，可有效突破触点表面油膜干扰，保障信号采集稳定、可靠，避免检测漏判、误判。
三、技术参数
1. 测量方式：全自动智能测量
2. 工作电源：AC220V±10%、50Hz市电 / 内置锂电池双供电模式
3. 测量精度：0.2级（高精度检测标准）
4. 显示方式：5.7寸真彩液晶高清显示
5. 压力测量范围：0～1.0Mpa
6. 压力显示分辨率：0.0001Mpa
7. 压力测量类型：支持绝对压力、相对压力双模式测量
8. 触点电阻测量精度：±0.5%
9. 触点电阻测量范围：0～10Ω
10. 触点电阻分辨率：0.01Ω
11. 触点测试电压：DC24V（内置供电）
12. 温度采集方式：支持自动采集、手动采集双模式
13. 设备工作温度：-30℃～60℃（最佳作业温度：5℃～50℃）
14. 数据存储容量：可存储1000组测试数据
