一、工作原理 YTC5501(S)-100A回路电阻测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其他需要大电流、微电阻测量的场合。仪器测量数据准确，性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
二、仪器特点
1.采用高亮7寸彩色液晶屏，显示清晰，人机界面友好，阳光下可视。 2.整机由高速芯片控制，自动化程度高，操作简单。 3.输出电流最大可达100A，测试速度快，测量精度高。 4.保护功能齐全，具有过流、短路、过热保护功能。 5.过热保护：电池过热及功率器件保护，门限：70℃； 6.电池过放保护：电池一格电量将进入电池保护模式，禁止所有测试。 7.内置大容量非易失性存储器，可存储512组数据，支持查阅和导出。 8.内置高精度时钟，实时显示时间。 9.具有U盘存储功能。 10.语音播报功能，测试完毕后自动播报测量结果。 三、技术参数
1.测试电流：50A/100A 2.量程：5μΩ～25mΩ(50A); 3.5μΩ～10mΩ(100A)。 4.最小分辨率：0.01μΩ 5.测量时间：50A档：5s/10s/30s/60s/快速可选；100A档：5s/10s/30s/快速可选。 6.测量精度：±(示值×0.5%+0.2μΩ) 7.使用温度：-10℃～50℃。 8.相对湿度：≤90%RH，不结露。 9.供电方式：内置锂电池，充电电压DC12.6V。

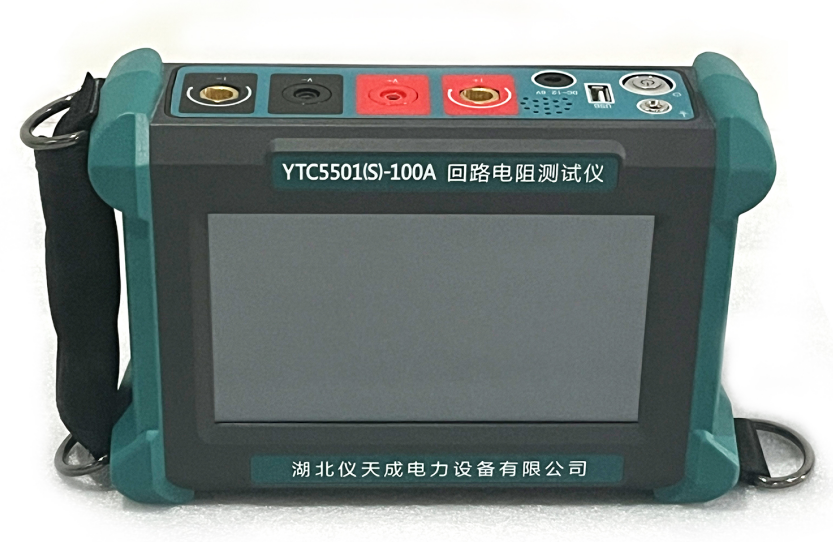

仪天成YTC5501(S)-100A回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4- 2019有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。
回路电阻测试仪支持传统回路电阻测试，需要拆解被测开关两侧接地排的其中一侧，以避免地网分流的影响。
