一、什么是接触电阻
接触电阻是电气设备动、静触头相互贴合接触时，额外产生的附加电阻，是电气接触回路中不可或缺的关键参数，也是影响断路器回路电阻数值的核心因素。
二、断路器接触电阻的组成
断路器的接触电阻主要由两部分构成，分别是动、静触头接触位置的收缩电阻和表面电阻，两类电阻共同决定了断路器触头接触回路的整体电阻值。
三、断路器接触电阻不合格的常见原因
1.触头烧损：断路器开断较大短路电流时，电弧高温会灼伤、烧蚀触头表面，造成触头接触面破损，进而导致接触电阻超标。
2.机构安装调试异常：设备机构调整不到位、固定不牢固，会引发触头行程偏移，若超行程严重超标，会直接改变触头的接触压力和有效接触面积，造成接触电阻异常。
3.触头表面氧化：断路器调试安装完成后长期闲置未投运，动、静触头表面会逐渐氧化，大幅提升表面接触电阻，导致整体阻值不合格。
4.接触压力衰减：设备长期运行过程中，触头压紧弹簧出现疲劳变形、弹力下降，使触头接触压力不足，接触紧密性变差，电阻随之增大。
5.机械磨损老化：断路器频繁分合闸操作，会造成触头及机械传动部件磨损，破坏触头原有接触状态，引发接触电阻超标。
6.绝缘油污染腐蚀（少油断路器专属）：绝缘油酸值超标呈酸性，会腐蚀触头金属表面；同时油中漂浮的碳质、金属粉末等杂质，会附着在动、静触头接触面，阻碍电气导通，最终导致接触电阻增大。
四、影响接触电阻的核心因素
材料性质：触头金属的硬度、化学稳定性，以及表面生成金属化合物的机械强度、电阻率，都会直接影响接触电阻大小。
接触形式：触头接触方式分为点接触、线接触、面接触三种，不同接触形式的有效导通面积不同，接触电阻数值差异较大。
接触面状态：除银质触头外，多数金属触头表面易生成氧化膜，氧化膜电阻率远高于金属本体，会显著增大接触电阻。
接触压力：适当的接触压力可压实触头接触面、缩小接触缝隙、增大有效导通面积，压力不足会直接导致接触电阻升高。
表面粗糙度：触头接触面粗糙度过大，会造成实际有效接触面积减小，接触面贴合不紧密，进而使接触电阻增大。

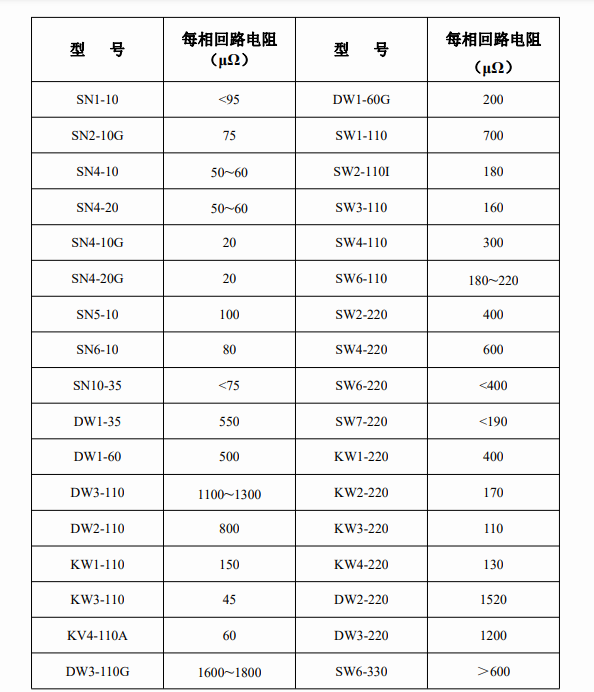

五、断路器导电接触（回路）电阻标准参考值
719388481
