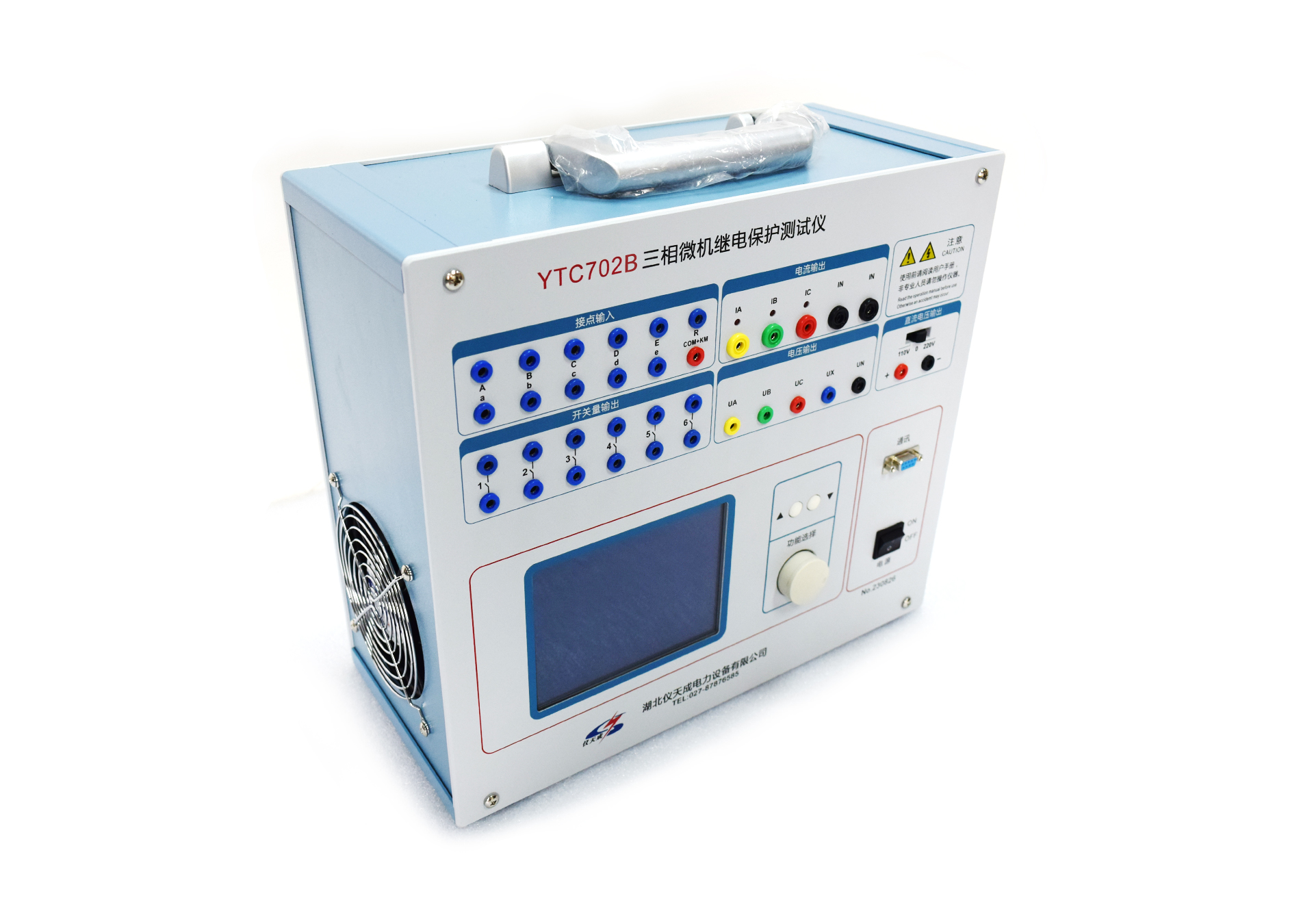

三相微机继电保护测试仪是保障电力系统中继电器安全可靠运行的一种重要测试仪器，那么其主要硬件组成结构是怎样的呢？下面就给大家介绍一下。
1.数字信号处理器控制单元
本装置选用高速高性能数字控制处理器作为核心控制单元，通过软件层面的双精度算法，可生成各相任意高精度波形，确保控制信号的精准性与稳定性。
2.D/A 转换及低通滤波模块
采用真 16 位 D/A 转换器，16 位的分辨率能够在全量程范围内保障电流、电压信号的测量精度与线性度，为后续信号处理提供高质量的模拟量输出。
3.电压、电流放大模块
相电流与电压输出采用直接输出方式，无需额外配置升流、升压器。这一设计使得电流、电压源可直接输出涵盖直流及多种频率成分的波形，包括方波、各次谐波叠加的组合波形、故障暂态波形等，能够精准模拟各类短路故障发生时的电流、电压特征。
4.开关量输入 / 输出模块
开关量输入电路具备兼容性，可同时适配空接点和 0-250V 电位接点。在电位输入方式下，0-6V 对应 “合” 状态，11-250V 对应 “分” 状态。该模块配备 7 路开关量输入，可便捷实现对各相开关触头动作时间及动作时间差的测量。
开关量输出部分包含 8 路，均为继电器空接点输出，输出容量参数为：DC 220V/0.2A、AC 220V/0.5A。开关量输出与电压、电流、开关量输入等其他模块之间实现完全电气隔离，有效避免干扰。8 路开关量输出的动作逻辑在不同测试模块中存在差异化设计，以满足多样化的试验需求。
5.液晶显示及操作单元
试验的全过程参数及最终试验结果均通过显示屏实时呈现，配备全套汉字化操作界面，具有显示清晰、布局美观、直观易用的特点。操作控制通过旋转鼠标及两个功能按键实现，所有试验数据及流程参数均可通过旋转鼠标在显示屏上完成设定，操作简便高效。
6.专用直流电源输出模块
装置在机箱底板集成一路专用可调直流电源输出，分为 110V 及 220V 两档，可作为现场试验过程中的辅助电源使用，提升装置的现场适用性。
三相继电保护测试装置主要硬件结构如上所述，它的出现让我们如今电力系统中更加频繁和复杂的测试工作变得更为得心应手，大幅度地减轻了人员劳动程度。
